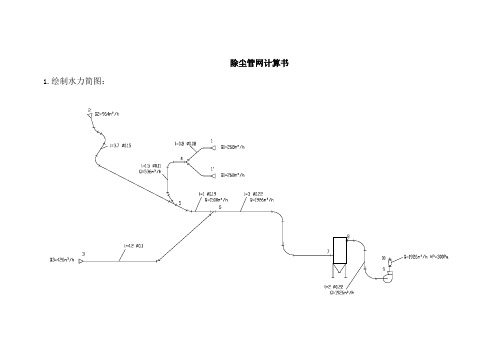

除尘管网计算书1.绘制水力简图：2.根据粉尘性质PVC粉尘在水平风管中低限流速约为14m/s，此主管路风速取16m/s。
根据设计风速及各工矿点实际情况选取如上图风量并确定管径，选取2-5-6为主管路。
列出各分支管及主管路风压计算表。
其中动压ΔP=v2ρ/2 ，管件阻力P1=ζ·ΔP ；管段阻力P2=R m·l 。
V——气体流速；ρ――气体密度（根据现场勘测，粉尘含量较低，系统内负压小，因此气体密度按空气标准状态1.2kg/m3取值）；ζ——局部阻力系数；R m——比摩阻（按下图查得）。
3.进行风压平衡计算：管路1-5与1-4-5平衡率为η=∣-7.1∣＜10%，满足平衡要求；管路5-6与3-6平衡率为η=∣-0.37∣＜10%，满足平衡要求。
4.风机的选择：由以上计算得出风量Q=2·Q1+Q2+Q3=1926 m3/h管网总压力损失P=916.2 Pa风机风量：Q f=k1·k2·Q （m3/h）k1——管网漏风附加系数，110%～115% ；k2——设备漏风附加系数，105%～110% 。
由于本系统管网各段由法兰加密封垫连接，故管网漏风较多按120%选取；除尘器为单室二态脉冲除尘器，因此漏风系数可按105%取值。
故：Q f =1.2×1.05×1926=2427 m3/h风机全压：P f=（P·α1＋P s）α2（Pa）P——管网的总压力损失；P s——设备的压力损失；α1——管网的压力损失附加系数，115%～120% ；α2——通风机全压负差系数，105%（国内风机行业标准）。
设备压力损失按1000Pa取值（脉冲袋式除尘器经验值），管网漏风率较大引起压力损失也较大，α1取值120% 。
P f=（916.2×1.2＋1000）×1.05=2204 （Pa）由于各分支管入口处设有调节阀，风压计算时按调节阀全开求得，故实际风压可经调节阀加大。
除尘系统中通风管道设计应注意的几个问题一个完整的除尘系统包括吸尘罩、通风管道、除尘器、风机四个部分。
通风管道(简称管道)是运送含尘气流的通道，它将吸尘罩、除尘器及风机等部分连接成一体。
管道设计是否合理，直接影响到整个除尘系统的效果。
因此，必须全面考虑管道设计中的各种问题，以获得比较合理、有效的方案。
1、管道构件1.1 弯头弯头是连接管道的常见构件，其阻力大小与弯管直径d、曲率半径R以及弯管所分的节数等因素有关。
曲率半径R越大，阻力越小。
但当R大于2～2.５d时，弯管阻力不再显著降低，而占用的空间则过大,使系统管道、部件及设备不易布置，故从实用出发，在设计中R一般取1～2d，90°弯头一般分成4～6节。
1.2 三通在集中风网的除尘系统中，常采用气流汇合部件——三通。
合流三通中两支管气流速度不同时，会发生引射作用，同时伴随有能量交换，即流速大的失去能量，流速小的得到能量，但总的能量是损失的。
为了减小三通的阻力，应避免出现引射现象。
设计时最好使两个支管与总管的气流速度相等，即V1=V2=V3，则两支管与总管截面直径之间的关系为d12+d22=d32。
三通的阻力与气流方向有关，两支管间的夹角一般取15°～30°，以保证气流畅通，减少阻力损失。
三通不能采用T形连接，因为T形连接的三通阻力比合理的连接方式大4～5倍。
另外，尽量避免使用四通，因为气流在四通干扰很大，严重影响吸风效果，降低系统的效率。
1.3 渐扩管气体在管道中流动时，如管道的截面骤然由小变大，则气流也骤然扩大，引起较大的冲击压力损失。
为减小阻力损失，通常采用平滑过渡的渐扩管。
渐扩管的阻力是由于截面扩大时，气流因惯性作用来不及扩大而形成涡流区所造成的。
渐扩角а越大，涡流区越大，能量损失也越大。
当a超过45°时，压力损失相当于冲击损失。
为了减小渐扩管阻力，必须尽量减小渐扩角a，但a越小，渐扩管的长度也越大。
通常，渐扩角a以30°为宜。
除尘管道风量计算公式
非钢材破坏承载力标准值
非钢材破坏承载力标准值是指不同种类的非钢材料在相同条件
下抵抗压力、拉力或弯曲力等外部作用而发生破坏时所能承受的最大载荷。
对于不同种类的非钢材料，其破坏承载力标准值也不同。
例如混凝土、木材、玻璃等，它们的特性和结构都不一样，所以其破坏承载力标准值也不同。
这些标准值在工程设计和施工中具有重要的参考价值，可以帮助工程师和技术人员更好地进行材料选型、设计和施工等工作。
除尘管道风量计算公式
除尘管道是工业生产中常用的设备，主要用于去除气体中的颗粒物。
在除尘系统的设计和运行过程中，需要对除尘管道的风量进行计算，以保证系统的正常工作。
除尘管道风量计算公式如下：
Q=V×n
其中，Q为除尘管道的风量，单位为m/h；V为气体流速，单位为m/s；n为除尘管道的横截面积，单位为m。
除尘管道风量计算公式的推导基于连续介质力学和流体力学原理，可以根据不同的气体流速、管道直径和管道长度等参数进行具体计算。
在实际工程应用中，需要根据具体情况进行计算，并结合其他参数进行综合分析和判断，以保证除尘系统的稳定运行和高效清洁。
除尘系统管道计算管道直径D=[Q(气流风量)/（2820*V）]在开方.V为气体流速。
一、设计题目设计要求：旋风除尘器+湿法脱硫除尘，最后实现污染物的达标排放，根据自己的设计，计算出最终污染物的排放浓度和年排放量提交文件：设计+旋风除尘器图（专用纸手绘）二、旋风除尘器理的工作原理(摘抄)旋风除尘器是利用旋转气流所产生的离心力将尘粒从合尘气流中分离出来的除尘装置。
旋风除尘器内气流与尘粒的运动概况：旋转气流的绝大部分沿器壁自圆简体，呈螺旋状由上向下向圆锥体底部运动，形成下降的外旋含尘气流，在强烈旋转过程中所产生的离心力将密度远远大于气体的尘粒甩向器壁，尘粒一旦与器壁接触，便失去惯性力而靠入口速度的动量和自身的重力沿壁面下落进入集灰斗。
旋转下降的气流在到达圆锥体底部后．沿除尘器的轴心部位转而向上．形成上升的内旋气流，并由除尘器的排气管排出。
自进气口流人的另一小部分气流，则向旋风除尘器顶盖处流动，然后沿排气管外侧向下流动，当达到排气管下端时，即反转向上随上升的中心气流一同从诽气管排出，分散在其中的尘粒也随同被带走2. 旋风除尘器的特点（1）旋风除尘器与其他除尘器相比，具有结构简单、占地面积小、投资低、操作维修方便以及适用面宽的优点。
适用于工业炉窑烟气除尘和工业通风除尘；工业气力输送系统气固两相分离与物料气力烘干回收。
（2）旋风除尘器的除尘效率一般达85%左右，高效的旋风除尘器对于输送、破碎、卸料、包装、清扫等工业生产过程产生的含尘气体除尘效率可达95%-98%，对于燃煤炉窑产生烟气的除尘效率可以达到92%-95%。
（3）旋风除尘器捕集<5μm颗粒的效率不高，一般可以作为高浓度除尘系统的预除尘器，与其他类型高效除尘器合用。
可用于10μm以上颗粒的去除，符合此题的题设条件。
3.旋风除尘器型号选择本设计选择旋风除尘器的型号为XLP/B型。
4.选择XLP/B型旋风除尘器的理由（1）XLP/B型旋风除尘器是在一般旋风除尘器的基础上增设旁路式μ以上的粉尘有较分离器的一种除尘器，阻力损失较小，特别对5m高的除尘效率。
除尘系统管道计算管道直径 D=[Q( 气流风量 )/（2820*V ）]在开方 .V 为气体流速。
