RCS-9621A_110100所用变/接地变保护测控装置1 基本配置及规格1.1基本配置RCS-9621A 为用于3～10KV电压等级小电流接地系统或小电阻接地统中所用变或接地变的保护测控装置。
保护方面的主要功能有：1) 三段复合电压闭锁过流保护；2) 高压侧正序反时限保护；3) 过负荷报警；4) 两段定时限负序过流保护，其中Ⅰ段用作断相保护，Ⅱ段用作不平衡保护；5) 高压侧接地保护：三段定时限零序过流保护（其中零序Ⅰ段两时限，零序Ⅲ段可整定为报警或跳闸）；零序过压保护；支持网络小电流接地选线；6) 低压侧接地保护：三段定时限零序过流保护；零序反时限保护。
7) 低电压保护；8) 非电量保护：重瓦斯跳闸；轻瓦斯报警；超温报警或跳闸；压力释放跳闸；一路备用非电量报警或跳闸。
9) 独立的操作回路及故障录波。
由于本装置应用范围比较广，故交流输入、保护出口、报警出口、反时限特性与非电量继电器参数等均可灵活组态与设定。
测控方面的主要功能有：1）开关位置、弹簧未储能接点、重瓦斯、轻瓦斯、油温高、压力释放等非电量遥信开入，4路备用遥信开入采集，装置遥信变位以及事故遥信；2）变压器高压侧断路器正常遥控分合、小电流接地探测遥控分合；3）I A、I C、I0、U AB、U BC、U CA、P、Q、COSф、F等模拟量的遥测；4）开关事故分合次数统计及事件SOE等；5）4路脉冲输入。
1.2 技术数据1.2.1 额定数据直流电源： 220V，110V 允许偏差 +15％， -20％交流电压： 100/3V交流电流： 5A，1A频 率： 50Hz1.2.2功耗：交流电压： < 0.5VA/相交流电流： < 1VA/相 (In=5A)< 0.5VA/相 (In=1A)直 流： 正常 < 15W跳闸 < 25W1.2.3 主要技术指标① 保护过流保护电流定值： 0.1In～20In高压侧零序保护电流定值： 0.1In～20In低压侧零序保护电流定值： 0.1In～20In低电压保护电压定值： 2～100V时间定值： 0～100S电流电压定值误差： < 5％时间定值误差： < 0.1％整定值+35ms ② 遥测量计量等级： 电流 0.2级 其他 0.5级 ③ 遥信分辨率： < 1ms 信号输入方式：无源接点2 装置原理2.1硬件配置及逻辑框图见附图RCS-9621A2.2模拟量输入外部电流及电压输入经隔离互感器隔离变换后由低通滤波器输入至模数变换器，CPU 经采样数字处理后，构成各种保护继电器，并计算各种遥测量。

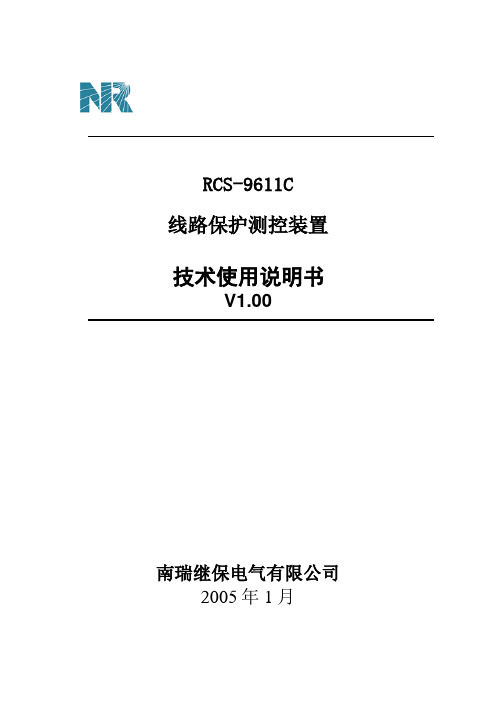

RCS-9611C线路保护测控装置技术使用说明书V1.00南瑞继保电气有限公司2005年1月RCS-9611C线路保护测控装置1基本配置及规格：1．1基本配置RCS-9611C适用于110KV以下电压等级的非直接接地系统或小电阻接地系统中的线路保护及测控装置，可在开关柜就地安装。
保护方面的主要功能有：1）三段可经复压闭锁的方向过流保护；2）三段零序过流保护；3）三相一次重合闸；4）过负荷功能；5﹚独立过流和零序过流加速保护；6）低周减载功能；7）小电流接地选线；8）独立的操作回路。
测控方面的主要功能有：1）25路遥信开入采集；2）正常断路器遥控分合、小电流接地选线；3）IA、IC、I0、UA、UB、UC、UAB、UBC、UCA、U0、F、P、Q、COSф共14个模拟量的遥测；4）事件SOE等；保护信息方面的主要功能：1）装置描述的远方查看；2）装置参数的远方查看；3）保护定值和区号的远方查看、修改功能；4）软压板状态的远方查看、投退；5）装置保护开入状态的远方查看；6）装置运行状态（包括保护动作元件的状态、运行告警和装置的自检信息）的远方查看；7）远方对装置实现信号复归；8）故障录波上送功能。
支持电力行业标准DL/T667-1999（IEC60870-5-103标准）的通讯规约，配有以太网，双网，100Mbps，超五类线或光纤通讯接口。
1．2技术数据1．2．1额定数据直流电压：220V，110V 允许偏差+15％，-20％交流电压：100/3V（相电压），100V（线电压）交流电流：5A，1A频率：50Hz1．2．2功耗交流电压：< 0.5VA/相交流电流：< 1.0VA/相(In =5A)< 0.5VA/相(In =1A)直流：正常 < 15W跳闸 < 25W1．2．3主要技术指标1>定时限过流：电流定值：0.1In～20In定值误差： < 5％时间定值：0～100S2>零序过流保护电流定值：0.1A～12A定值误差： < 5％时间定值：0～100S3>低周减载频率定值：45～50Hz定值误差：0.01Hz时间定值：0～100SDFDT闭锁定值：0.3～10Hz/S4>重合闸重合闸时间：0.1～9.9S5>遥信开入：分辨率<2ms信号输入方式：无源接点6>遥测量计量等级电流：0.2级其他：0.5级2装置原理2.1硬件配置及逻辑框图见附图2.2模拟输入外部电流及电压输入经隔离互感器隔离变换后，由低通滤波器输入至模数变换器，CPU经采样数字处理后，构成各种保护继电器，并计算各种遥测量。
Q/CDT 大唐国际发电股份有限公司企业标准Q/CDT {企业代码} 106 E2—XXX—XXXXX号机组A级检修作业指导书作业项目：RCS-9624CN 厂用变压器保护测控装置作业日期：批准：审核：编制：XXXX-XX-XX发布XXXX-XX-XX实施大唐国际发电股份有限公司发布目次简要作业流程图 (3)1范围 (4)2本指导书涉及的技术资料和图纸 (5)3安全措施 (5)3.1准备工作中需要注意的事项 (5)3.2施工过程中需要注意的事项 (5)3.3验收过程中需要注意的事项 (5)3.4试运过程中需要注意的事项 (5)3.5修后交接需要注意的事项 (6)3.6文明生产需要注意的事项 (6)4备品备件准备 (6)4.1现有备件准备情况 (6)4.2采购备件准备情况 (6)5现场准备及工具 (6)5.1现场准备 (6)5.2工作准备 (7)5.3办理相关工作票 (7)6检修工序及质量标准 (7)6.1检修项目 (7)6.2执行安全措施 (8)6.3外观及接线检查 (8)6.4继电器检查、校验 (9)6.5装置绝缘检查 (10)6.6通电初步检验 (10)6.7电流通道采样精度测试 (10)6.8模拟量采样测试 (11)6.9保护装置校验 (12)6.10二次回路检查 (15)6.11整组传动试验 (17)6.12定值、时钟及开关量状态投用前检查 (18)6.13完工检查 (18)6.14现场清理 (18)6.15工作票终结 (18)7检修记录 (18)8不符合项通知单 (19)9完工报告单 (20)10质量签证单 (22)附录A 安全措施票 (23)简要作业流程图1范围本指导书适用于RCS-9624CN厂用变压器保护测控装置的A/B/C级检修工作。
主要工作为设备二次回路清扫、检查、装置校验传动工作，对元件及回路进行检查、检修，并对已发现的问题进行处理。
2本指导书涉及的技术资料和图纸下列文件中的条款通过本规范的引用而成为本规范的条款。

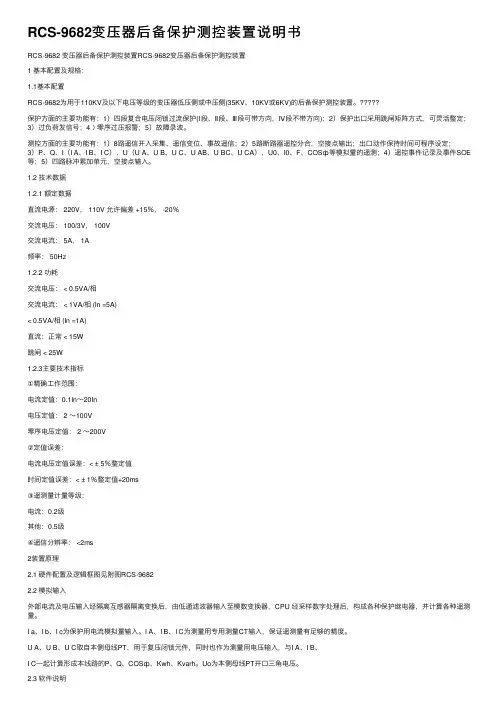

RCS-9682变压器后备保护测控装置说明书RCS-9682 变压器后备保护测控装置RCS-9682变压器后备保护测控装置1 基本配置及规格：1.1基本配置RCS-9682为⽤于110KV及以下电压等级的变压器低压侧或中压侧(35KV、10KV或6KV)的后备保护测控装置。
保护⽅⾯的主要功能有：1）四段复合电压闭锁过流保护(Ⅰ段、Ⅱ段、Ⅲ段可带⽅向，Ⅳ段不带⽅向)；2）保护出⼝采⽤跳闸矩阵⽅式，可灵活整定；3）过负荷发信号；4﹚零序过压报警；5）故障录波。
测控⽅⾯的主要功能有：1）8路遥信开⼊采集、遥信变位、事故遥信；2）5路断路器遥控分合，空接点输出；出⼝动作保持时间可程序设定；3）P、Q、I（I A、I B、I C）、U（U A、U B、U C、U AB、U BC、U CA）、U0、I0、F、COSф等模拟量的遥测；4）遥控事件记录及事件SOE 等；5）四路脉冲累加单元，空接点输⼊。
1.2 技术数据1.2.1 额定数据直流电源： 220V， 110V 允许偏差 +15％， -20％交流电压： 100/3V， 100V交流电流： 5A， 1A频率： 50Hz1.2.2 功耗交流电压： < 0.5VA/相交流电流： < 1VA/相 (In =5A)< 0.5VA/相 (In =1A)直流：正常 < 15W跳闸 < 25W1.2.3主要技术指标①精确⼯作范围：电流定值：0.1In～20In电压定值： 2 ～100V零序电压定值： 2 ～200V②定值误差：电流电压定值误差：< ± 5％整定值时间定值误差：< ± 1％整定值+20ms③遥测量计量等级：电流：0.2级其他：0.5级④遥信分辨率： <2ms2装置原理2.1 硬件配置及逻辑框图见附图RCS-96822.2 模拟输⼊外部电流及电压输⼊经隔离互感器隔离变换后，由低通滤波器输⼊⾄模数变换器，CPU 经采样数字处理后，构成各种保护继电器，并计算各种遥测量。
光伏电站由电厂启备变接入500kV系统的整定计算实例简述了浙能乐清电厂光伏电站工程保护配置简介及概况，保护配置整定原则，并通过实例简要介绍了各保护装置整定计算的关键要点，本文可作为新能源光伏电站整定计算的参考文献。
标签：光伏电站;整定计算;故障解列装置;保护配置0引言近年来，随着国家能源战略的调整，光伏装机容量在各能源集团总装机容量已占有不少比例。
在各能源集团的下属部分火力发电厂内已建有集中式光伏。
本文主要讲述电厂内集中式光伏电站通过接至火力发电厂启备变低压6kV侧并入电网，向500kV系统供电这一接线方式的保护整定原则和方法，为各位同行提供参考。
1 光伏整定计算概况1.1工程概况浙能乐清电厂光伏项目总安装容量25435.2kWp，设计寿命25年。
本项目主要任务是发电，所发电量全部上网。
本光伏电站因地制宜就近接入乐清电厂起备变低压侧，即通过电厂起备变接入公用电网。
本期光伏电场6kV屋内配电装置采用单母线。
逆变器经变压器升压至6kV 接入光伏电站6kV电压母线，以1回6kV线路接入乐清电厂起备变低压侧。
在汇集站配置一套光伏电站站综合自动化系统，负责对汇集站主要设备获取测量数据和状态信号，并对所有的信息作汇总、分析、存贮和报告输出，同时还负责与远方调度之间的联系，实现数据、状态量的传输和控制命令的传达;另外，它还与电子式电表、直流电源系统、小电流接地选线（监控系统软件实现）等其它智能模块或设备相连接，共同完成全站的综合管理功能。
1.2保护配置简介本站6kV出线开关选用的南瑞继保PCS9611C线路保护测控装置;乐光611、乐光612、乐光613、乐光614和乐光615集线开关也选用南瑞继保PCS9611C 线路保护测控装置;频率电压故障解列装置选用的南瑞继保PCS9658D型装置。
光伏区6kV母线电压保护装置选用的南瑞继保PCS9628C型装置，母线电压二次侧开口三角零序电压接一KY-WX系列微机消谐装置实时监测电压和频率;母线弧光装置选用的帝森克罗德集团弧光保护公司的Tysen-kld电弧光保护系统。
RCS-9621 微机保护通讯说明RCS-9621装置类别为8BH
1. 定值通讯说明
定值中所有数值型定值为2位小数方式, 占用2个字节
开关量定值每个占1位, 从低位开始排列
第0位: 整组起动
第1位: 过流Ⅰ段动作
第2位: 过流Ⅱ段动作
第3位: 零序过流Ⅰ段
第4位: 零序过流Ⅱ段
第5位: 零序过流Ⅲ段
第6位: 备用
第7位: 备用
动作事件中某位置1，表示该位对应元件动作
电流占2个字节，2位固定小数，单位为安培
0.备用
1. PT断线
2.频率异常
3. CT断线
4. TWJ异常
5. 控制回路断线
6. 弹簧未储能
7. 零序电流报警
8. 装置报警
9. 装置闭锁
10. 定值出错
11. 出口回路故障
12. 电源故障
13. 过负荷报警
14. 接地报警
15. 事故总信号
3. 保护模拟量说明
0. TWJ 1. HWJ
2. 合后位置
3. 非电量跳闸
4. 检修状态
5. 遥控投入
6~15.备用
16. 断路器位置
17. 开入1 18. 开入2
19. 开入3 20. 开入4
21. 开入5 22. 开入6
23. 开入7 24. 开入8
25. 开入9 26~31.备用
6. 小电流接地数据说明：
1个字节(最后三项)。
12位为符号位。
2B煤场低压变保护计算书一、电气参数1、2B煤场低压变型号：SCB10-2000/6.3；额定容量：Se＝2000kVA；电压变比：6.3±2×2.5%/0.4kV；电流变比：183.3/2887A；短路阻抗Ud%＝9.77%；连接组别：D,yn11；高压侧保护CT变比：400/5；高压侧零序专用CT变比：150/5；低压侧零序保护CT变比：1500/1低压侧差动保护CT变比：4000/1；2、短路电流计算2.1 计算阻抗图d3X1*min＝0.41442.2短路电流计算取Sj＝100MVA Uj＝UpX1*max －大方式下系统阻抗标幺值X1*min －小方式下系统阻抗标幺值X2* － 2500kVA变压器阻抗标幺值Ud% Sj 9.77 100X2*＝────×───＝───×───＝ 4.885100 Se 100 22.2.1大方式下X∑*max＝X1* max＋X2*＝0.39225＋4.885＝5.27725I∑*max＝1／X∑* max＝1／5.27725＝0.18949Id3max＝0.18949×9.165＝1.737 kAId2max＝0.866×Id3max＝0.866×1.737＝1.5 kA2.2.2小方式下X ∑*min ＝X1*min ＋X2*＝0.4144＋4.885＝5.2994I ∑*min ＝1／X ∑*min ＝1／5.2994＝0.1887Id 3min ＝0.1887×9.165＝1.729 kAId 2min ＝0.866×Id 3min ＝0.866×1.729＝1.497 kA二 RCS-9622CN 型变压器综合保护整定1 二次额定电流计算和变压器接线方式选择1.1 定值中的Ie 为根据变压器最大额定容量归算到本侧CT 二次的等值额定电流值,即等值额定电流值考虑了接线系数，为Y →Δ变换后的额定电流值。
