BP-2B微机母线保护装置技术说明该保护装臵1应用范围：该保护装臵适用于500KV及以下等级，包括单母线、单母分段、双母线、双母线分段等的各种主接线方式，最大主接线规模为36个间隔。
2保护配臵：该保护装臵可以实现母线差动保护、母联充电保护、母联过流保护、母联失灵（或死区）保护以及断路器失灵保护出口等功能。
3母线差动保护：1）起动元件：起动元件由“和电流突变量”和“差电流突变量”两个判据组成。
2）差动元件：差动元件由分相复式比率差动判据和分相突变量复式比率差动判据构成。
3）TA饱和检测元件：为防止母线差动保护在母线近端发生区外故障时，由于TA严重饱和出现差电流的情况下误动作，本装臵根据TA饱和发生的机理、以及TA饱和后二次电流波形的特点设臵了TA饱和检测元件，用来判别差电流的产生是否由区外故障TA饱和引起。
具有极强的抗TA饱和能力。
4）电压闭锁元件：以电流判据为主的差动元件，可以用电压闭锁元件来配合，提高保护整体的可靠性。
相电压小于个序电压闭锁定值、母线三倍零序电压大于定值、母线负序电压大于定值三个判据中的任何一个满足，该段母线的电压闭锁元件就会动作，称为复合电压元件动作，本元件瞬时动作，动作后自动展宽40ms再返回。
差动元件与失灵元件动作出口经相应母线段的相关复合电压元件闭锁。
5）故障母线选择逻辑：差动保护使用大差比率差动元件作为区内故障判别元件；使用小差比率差动元件作为故障母线选择元件。
考虑到分段母线的联络开关断开的情况下发生区内故障，非故障母线段有电流流出母线，影响大差比率元件的灵敏度，大差比率差动元件的比率制动系数可以自动调整。
联络开关处于合位时（母线并列运行），大差比率制动系数与小差比率制动系数相同；当联络开关处于分位时（母线分裂运行），大差比率制动元件自动转用比率制动系数低值。
母线上的连接元件倒闸过程中，两条母线经刀闸相连时（母线互连），装臵转入“母线互联方式”，不进行故障母线的选择，一旦发生故障同时切除两段母线。

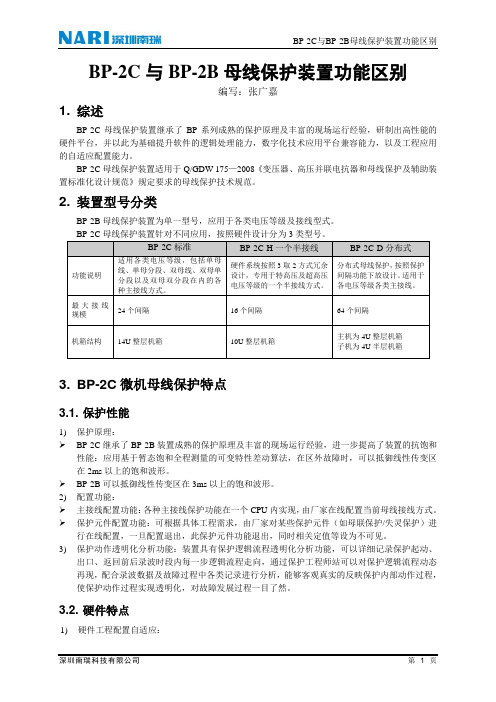

BP-2C与BP-2B母线保护装置功能区别编写：张广嘉1. 综述BP-2C母线保护装置继承了BP系列成熟的保护原理及丰富的现场运行经验，研制出高性能的硬件平台，并以此为基础提升软件的逻辑处理能力，数字化技术应用平台兼容能力，以及工程应用的自适应配置能力。
BP-2C母线保护装置适用于Q/GDW 175—2008《变压器、高压并联电抗器和母线保护及辅助装置标准化设计规范》规定要求的母线保护技术规范。
2. 装置型号分类BP-2B母线保护装置为单一型号，应用于各类电压等级及接线型式。
BP-2C标准BP-2C-H一个半接线BP-2C-D分布式功能说明适用各类电压等级，包括单母线、单母分段、双母线、双母单分段以及双母双分段在内的各种主接线方式。
硬件系统按照3取2方式冗余设计，专用于特高压及超高压电压等级的一个半接线方式。
分布式母线保护，按照保护间隔功能下放设计。
适用于各电压等级各类主接线。
最大接线规模24个间隔16个间隔64个间隔机箱结构14U整层机箱10U整层机箱主机为4U整层机箱子机为4U半层机箱3. BP-2C微机母线保护特点3.1. 保护性能1)保护原理：➢BP-2C继承了BP-2B装置成熟的保护原理及丰富的现场运行经验，进一步提高了装置的抗饱和性能：应用基于暂态饱和全程测量的可变特性差动算法，在区外故障时，可以抵御线性传变区在2ms以上的饱和波形。
➢BP-2B可以抵御线性传变区在3ms以上的饱和波形。
2)配置功能：➢主接线配置功能：各种主接线保护功能在一个CPU内实现，由厂家在线配置当前母线接线方式。
➢保护元件配置功能：可根据具体工程需求，由厂家对某些保护元件（如母联保护/失灵保护）进行在线配置，一旦配置退出，此保护元件功能退出，同时相关定值等设为不可见。
3)保护动作透明化分析功能：装置具有保护逻辑流程透明化分析功能，可以详细记录保护起动、出口、返回前后录波时段内每一步逻辑流程走向，通过保护工程师站可以对保护逻辑流程动态再现，配合录波数据及故障过程中各类记录进行分析，能够客观真实的反映保护内部动作过程，使保护动作过程实现透明化，对故障发展过程一目了然。
浅谈BP—2C（S）母差保护与BP—2B母差保护的区别BP系列母线保护是我国电力系统中应用较广的微机型母线保护装置，它的安全性、可靠性和稳定性在实际运行中获得了广泛的认可。
文章结合福建省一次220kV母线BP-2B保护的改造工作浅谈一下两套母差保护之间的区别，对继电保护现场工作人员有一定的参考作用。
标签：BP-2C（S）；BP-2B；母线保护；失灵保护1 概述母线是变电所中连接各级电压配电装置，以及变压器等电器设备和相应配电装置的一次设备，在电力系统中承担着汇集电能、分配和传送电能的重要作用，它的安全稳定运行直接影响到电网的安全稳定。
BP-2C（S）母线保护装置是深圳南瑞科技有限公司研发的新一代微机型母线保护装置。
其中“S”为BP-2C扩展型号，表示BP-2C装置国网测试后定版版本。
其设计继承了BP系列成熟的保护原理及丰富的现场运行经验，应用基于暂态饱和全程测量的可变特性差动算法，进一步提高了装置的抗饱和性能。
适用于500kV及以下各种电压等级及单母线、单母线分段、双母线、双母线分段、3/2接线等各种主接线方式，最大主接线规模为36个间隔。
2 现场调试中遇到的主要区别2.1 断路器失灵保护断路器失灵保护是为了防止当输电线路、变压器或母线发生短路时，保护装置已正确动作出口，但是由于断路器失灵故障造成短路故障范围进一步扩大、严重危害电网安全运行而设置的后备保护。
BP-2B母差保护的断路器失灵保护有两种实现方式：一种是与失灵起动装置配合方式；一种是由自带的电流检测元件方式（本站原母差保护采用此方式）如图1。
由图1可知，BP-2B母差保护对于主变支路，失灵电流判据采用相电流、零序电流、负序电流“或”逻辑；对于线路支路，失灵电流判据采用相电流，并不检测零序电流、负序电流。
通过试验验证当某支路整定为主变时，失灵保护可经三相失灵相电流定值启动、失灵零序电流定值启动、失灵负序电流定值启动，各定值项互不影响，只要满足其一即可；当某支路整定为线路时，失灵保护经三相失灵相电流定值启动，与失灵零序电流定值、失灵负序电流定值无关，因此这两项定值对应于线路支路时整成最大值。

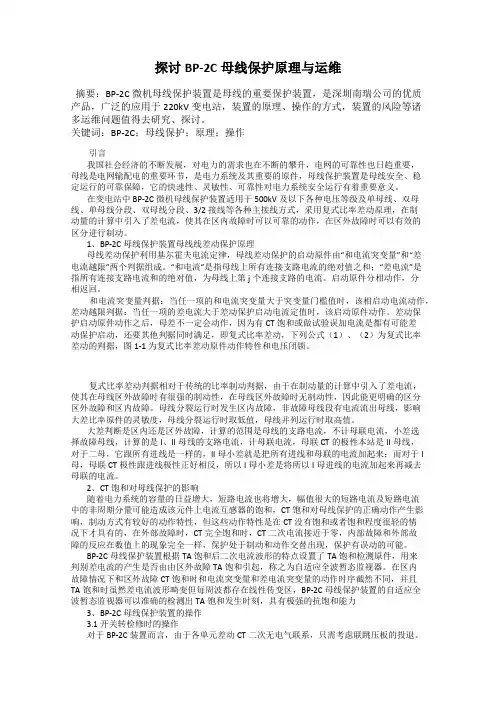

探讨BP-2C母线保护原理与运维摘要：BP-2C微机母线保护装置是母线的重要保护装置，是深圳南瑞公司的优质产品，广泛的应用于220kV变电站，装置的原理、操作的方式，装置的风险等诸多运维问题值得去研究、探讨。
关键词：BP-2C；母线保护；原理；操作引言我国社会经济的不断发展，对电力的需求也在不断的攀升，电网的可靠性也日趋重要，母线是电网输配电的重要环节，是电力系统及其重要的原件，母线保护装置是母线安全、稳定运行的可靠保障，它的快速性、灵敏性、可靠性对电力系统安全运行有着重要意义。
在变电站中BP-2C微机母线保护装置适用于500kV及以下各种电压等级及单母线、双母线、单母线分段、双母线分段、3/2接线等各种主接线方式，采用复式比率差动原理，在制动量的计算中引入了差电流，使其在区内故障时可以可靠的动作，在区外故障时可以有效的区分进行制动。
1、BP-2C母线保护装置母线线差动保护原理母线差动保护利用基尔霍夫电流定律，母线差动保护的启动原件由“和电流突变量”和“差电流越限”两个判据组成。
“和电流”是指母线上所有连接支路电流的绝对值之和；“差电流”是指所有连接支路电流和的绝对值，为母线上第j个连接支路的电流。
启动原件分相动作，分相返回。
和电流突变量判据：当任一项的和电流突变量大于突变量门槛值时，该相启动电流动作，差动越限判据：当任一项的差电流大于差动保护启动电流定值时，该启动原件动作。
差动保护启动原件动作之后，母差不一定会动作，因为有CT饱和或做试验误加电流是都有可能差动保护启动，还要其他判据同时满足，即复式比率差动，下列公式（1）、（2）为复式比率差动的判据，图1-1为复式比率差动原件动作特性和电压闭锁。
复式比率差动判据相对于传统的比率制动判据，由于在制动量的计算中引入了差电流，使其在母线区外故障时有很强的制动性，在母线区外故障时无制动性，因此能更明确的区分区外故障和区内故障。
母线分裂运行时发生区内故障，非故障母线段有电流流出母线，影响大差比率原件的灵敏度，母线分裂运行时取低值，母线并列运行时取高值。
