母线保护装置调试方法

母线差动保护调试方法 IMB standardization office【IMB 5AB- IMBK 08- IMB 2C】母线差动保护调试方法1、区内故障模拟，不加电压，将CT断线闭锁定值抬高。

选取Ⅰ母上任意单元（将相应隔离刀强制至Ⅰ母），任选一相加电流，升至差动保护动作电流值，模拟Ⅰ母区内故障，差动保护瞬时动作，跳开母联及Ⅰ母上所有连接单元。

跳开Ⅰ母、母联保护信号灯亮，信号接点接通，事件自动弹出。

在Ⅱ母线上相同试验，跳开母联及Ⅱ母上所有连接单元。

将任一CT一次值不为0的单元两把隔刀同时短接，模拟倒闸操作，此时模拟上述区内故障，差动保护动作切除两段母线上所有连接单元。

（自动互联）。

投入母线互联压板，重复模拟倒闸过程中区内故障，差动保护动作切除两段母线上所有连接单元。

（手动互联）任选Ⅰ母一单元，Ⅱ母一单元，同名相加大小相等，方向相反的两路电流，电流大于CT断线闭锁定值，母联无流，此时大差平衡，两小差均不平衡，保护装置强制互联，再选Ⅰ母（或Ⅱ母）任一单元加电流大于差流启动值，模拟区内故障，此时差动动作切除两段母线上所有连接单元。

任选Ⅰ母上变比相同的的两个单元，同名相加大小相等，方向相反的的两路电流，固定其中一路，升高另外一路电流至差动动作，根据公式计算比率制动系数，满足说明书条件。

（大差比例高值，大差比例低值，小差比例高值，小差比例低值，当大差高值或小差高值任一动作，且同时大差和小差比例低值均动作，相应比例差动元件动作。

）2、复合电压闭锁。

非互联状态，Ⅱ母无压，满足复压条件。

Ⅰ母加入正常电压，单独于Ⅰ母任一支路加入电流大于差动启动电流定值，小于CT断线闭锁定值，在差流比率制动动作满足条件下，分别验证保护Ⅰ母的电压闭锁中相电压（），负序电压（4V），零序电压定值（6V），正常电压，相应母线差动不出口，复合电压闭锁任一条件开放，差动出口。

对于Ⅱ母故障，Ⅱ母单元加入故障电流，正常电压，逐项验证Ⅱ母复压开放。

金川公司热电一车间6kV母线保护BP-2B 调试方案及三措批准：年月日审核：年月日编制：姚斌 2011年 10月 19 日金川公司热电一车间6kVBP-2B母线保护调试方案及三措一、工作概况：2011年10月14日9时17分热电一车间617线路末端C相接地，热电一车间6kV母差保护动作，造成6kV甲母失压,本着四不放过的原则，本次对热电一车间6kV母差保护动作进行全检调试。

本次全检调试的主要内容为：1、对热电一车间6kV甲母元件（以2011年10月14日9时运行于甲母元件为准）；CT变比、二次回路进行检查。

（以装置内部参数为准）2、对热电一车间6kV甲母元件做带负荷试验。

3、对热电一车间6kV母差保护做全检试验。

二、组织措施为保证此次调试质量和施工进度，督促工作人员做好各项准备工作特成立金川公司热电一车间6kV BP-2B母线保护调试工作领导小组统一领导指挥，并成立以下专业小组。

1、调试试验小组组长：徐兴梅组员：臧秀畅李大川贠振兴2、安全技术小组组长：江厚成（金川公司）组员：徐兴梅姚斌任务：主要负责工作现场的安全、技术工作。

做好监护指导工作，防止人员触电、设备损坏、火灾事故及人员责任事故的发生。

三、技术措施：1、施工前，要认真审核相关图纸，对审核过程中存在的问题要与设计人员进行充分沟通，确保调试质量。

2、工作前，组织人员熟悉施工过程中涉及到的相关标准、规范，并组织学习本调试方案。

3、金川公司热电一车间应提供与实际情况一致的图纸。

4、加强与厂家、金川公司热电一车间、电修车间的联系，及时解决调试问题。

5、做好施工准备工作，对未来可能出现的问题有预见性，并事先采取应急措施，避免实施不利，确保调试工作保质保量按时竣工。

6、金川公司电修车间应提供经考试合格且熟悉本次调试工作的工作负责人，使用变电第二种工作票且填用、执行二次安全措施票。

7、变电第二种工作票工作班成员为金昌供电公司徐兴梅、臧秀畅、贠振兴、李大川。

母线差动保护调试方法1、区内故障模拟，不加电压，将CT断线闭锁定值抬高。

选取Ⅰ母上任意单元（将相应隔离刀强制至Ⅰ母），任选一相加电流，升至差动保护动作电流值，模拟Ⅰ母区内故障，差动保护瞬时动作，跳开母联及Ⅰ母上所有连接单元。

跳开Ⅰ母、母联保护信号灯亮，信号接点接通，事件自动弹出。

在Ⅱ母线上相同试验，跳开母联及Ⅱ母上所有连接单元。

将任一CT一次值不为0的单元两把隔刀同时短接，模拟倒闸操作，此时模拟上述区内故障，差动保护动作切除两段母线上所有连接单元。

（自动互联）。

投入母线互联压板，重复模拟倒闸过程中区内故障，差动保护动作切除两段母线上所有连接单元。

（手动互联）任选Ⅰ母一单元，Ⅱ母一单元，同名相加大小相等，方向相反的两路电流，电流大于CT断线闭锁定值，母联无流，此时大差平衡，两小差均不平衡，保护装置强制互联，再选Ⅰ母（或Ⅱ母）任一单元加电流大于差流启动值，模拟区内故障，此时差动动作切除两段母线上所有连接单元。

任选Ⅰ母上变比相同的的两个单元，同名相加大小相等，方向相反的的两路电流，固定其中一路，升高另外一路电流至差动动作，根据公式计算比率制动系数，满足说明书条件。

（大差比例高值0.5，大差比例低值0.3，小差比例高值0.6，小差比例低值0.5，当大差高值或小差高值任一动作，且同时大差和小差比例低值均动作，相应比例差动元件动作。

）2、复合电压闭锁。

非互联状态，Ⅱ母无压，满足复压条件。

Ⅰ母加入正常电压，单独于Ⅰ母任一支路加入电流大于差动启动电流定值，小于CT断线闭锁定值，在差流比率制动动作满足条件下，分别验证保护Ⅰ母的电压闭锁中相电压（40.4V），负序电压（4V），零序电压定值（6V），正常电压，相应母线差动不出口，复合电压闭锁任一条件开放，差动出口。

对于Ⅱ母故障，Ⅱ母单元加入故障电流，正常电压，逐项验证Ⅱ母复压开放。

3、CT断线闭锁差动，默认投入，闭锁三相，在Ⅰ母（或Ⅱ母）上任一单元A相加电流至CT断线闭锁定值，延时5S发“CT断线闭锁”事件，CT断线信号灯亮及信号接点闭合，此时另选一单元，A相加故障电流至差动动作值，此时差动不出口，B相故障电流满足差动条件，差动不出口，C相加故障电流满足差动条件，差动不出口。

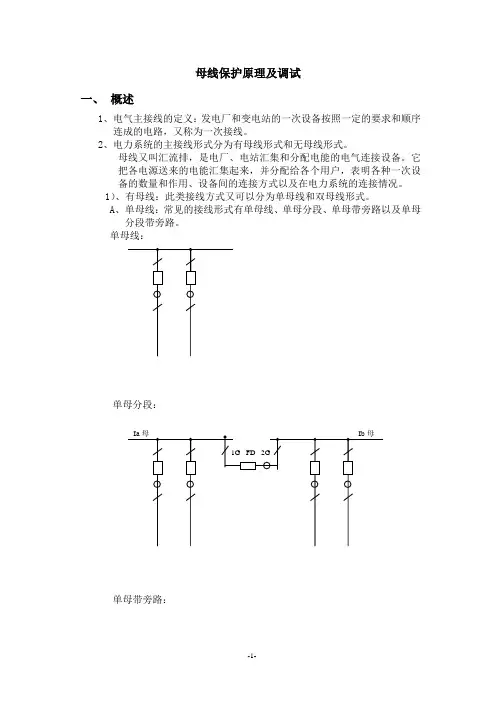

母线保护原理及调试一、概述1、电气主接线的定义：发电厂和变电站的一次设备按照一定的要求和顺序连成的电路，又称为一次接线。

2、电力系统的主接线形式分为有母线形式和无母线形式。

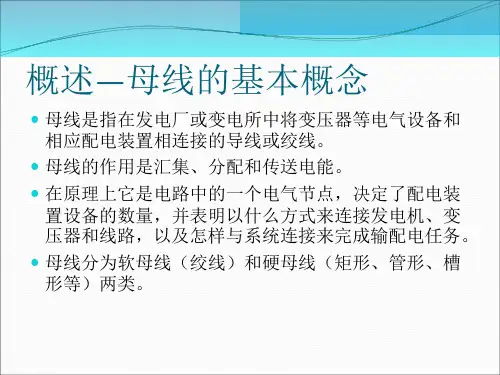

母线又叫汇流排，是电厂、电站汇集和分配电能的电气连接设备。

它把各电源送来的电能汇集起来，并分配给各个用户，表明各种一次设备的数量和作用、设备间的连接方式以及在电力系统的连接情况。

1）、有母线：此类接线方式又可以分为单母线和双母线形式。

A、单母线：常见的接线形式有单母线、单母分段、单母带旁路以及单母分段带旁路。

单母线：单母分段：单母带旁路：单母分段带旁路（I 、II 母均可带旁路）：B 、双母线：常见的形式有双母线、双母分段、双母带旁路以及一个半断路器接线（3/2接线）。

双母分段按照分段类型又可以分为双母单分段和双母双分段；双母带旁路按照旁路类型又可以分为专设母联专设旁路、母联兼旁路、旁路兼母联。

双母线：I 母 II 母 母联双母单分段：双母双分段：双母带旁路：a) 专设母联，专设旁路：母联母联分段Iｂ） 母联兼旁路（Ｉ母带旁路）：ｃ） 旁路兼母联（旁路刀闸在Ｉ母侧）：I 母II 母旁母母联I 母 旁母II 母I 母 II 母 旁母2）、无母线：常见的有单元接线、桥形接线以及多角形接线。

3、母线保护的重要性母线是电力系统中非常重要的设备，其可靠运行直接影响到电力系统的安全和稳定，而母线故障是最严重的电气故障之一，因为它与各个电气元件相联，所以装设必要的母线保护装置能够正确迅速切除母线故障，它的拒动或误动将给电力系统带来严重危害。

4、电力系统对母线保护的要求：1）、可靠性2）、速动性3）、选择性4）、灵敏性二、母线保护1、母线常见的故障类型：相间短路故障、单相接地故障2、母线保护的类型：1）、利用母线上其他元件的保护装置来切除故障。

2）、采用专门的母线差动保护装置。

母线差动可以分为母线完全差动保护和母线不完全差动保护。

我国电网中使用的母线保护类型较多，从元器件构成上大致可分为整流型、集成电路型和微机型。

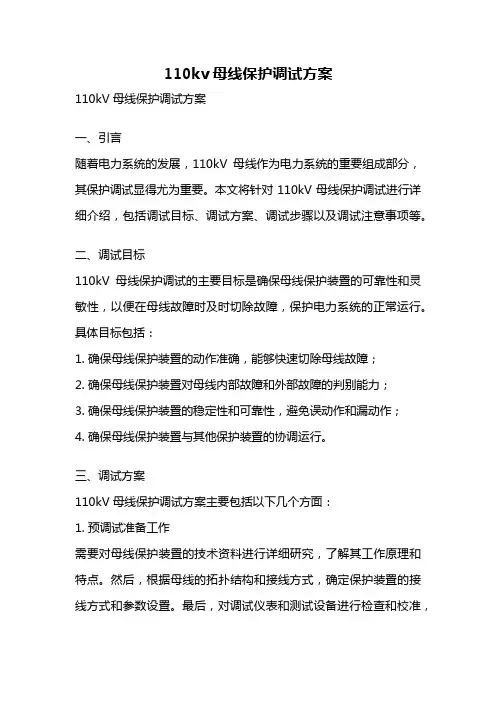

110kv母线保护调试方案110kV母线保护调试方案一、引言随着电力系统的发展，110kV母线作为电力系统的重要组成部分，其保护调试显得尤为重要。

本文将针对110kV母线保护调试进行详细介绍，包括调试目标、调试方案、调试步骤以及调试注意事项等。

二、调试目标110kV母线保护调试的主要目标是确保母线保护装置的可靠性和灵敏性，以便在母线故障时及时切除故障，保护电力系统的正常运行。

具体目标包括：1. 确保母线保护装置的动作准确，能够快速切除母线故障；2. 确保母线保护装置对母线内部故障和外部故障的判别能力；3. 确保母线保护装置的稳定性和可靠性，避免误动作和漏动作；4. 确保母线保护装置与其他保护装置的协调运行。

三、调试方案110kV母线保护调试方案主要包括以下几个方面：1. 预调试准备工作需要对母线保护装置的技术资料进行详细研究，了解其工作原理和特点。

然后，根据母线的拓扑结构和接线方式，确定保护装置的接线方式和参数设置。

最后，对调试仪表和测试设备进行检查和校准，确保准备工作的完善。

2. 动作特性测试通过对母线保护装置进行动作特性测试，可以验证其动作准确性和灵敏性。

测试包括：（1）测试过流元件的动作特性：设置不同的故障电流值，分析并记录装置的动作时间和动作电流值，以验证装置的过流保护功能；（2）测试差动元件的动作特性：模拟母线内部故障和外部故障，观察并记录装置的动作情况，以验证装置的差动保护功能；（3）测试过温元件的动作特性：模拟母线过载情况，观察并记录装置的动作情况，以验证装置的过温保护功能。

3. 协调性测试母线保护装置与其他保护装置的协调性测试是确保电力系统保护正常运行的关键环节。

测试包括：（1）与断路器的协调性测试：通过模拟断路器的故障情况，观察并记录母线保护装置的动作情况，以验证装置与断路器的协调性；（2）与母线电压保护的协调性测试：通过模拟母线电压异常情况，观察并记录母线保护装置的动作情况，以验证装置与母线电压保护的协调性。

BP-2B微机母线保护装置调试大纲国家电力公司电力自动化研究院深圳南京自动化研究所深圳南瑞科技有限公司装置插件配置（基本配置+单元配置）基本配置单元配置注：板件编号参照说明书第25页，图5. 2 机箱背视图。

●定值及参数配置1.整定定值：在定值菜单中整定定值数据。

（也可通过通讯串口下装定值）典型的定值数据和保护控制字如附表。

2.设置保护控制字。

3.设置各单元的CT变比。

（可先将变比设为最大，基准变比为最大变比）。

4.运行方式设置。

为实验方便，将母联和分段的刀闸强制合。

L1，3，5，7，9。

奇数单元强制合Ⅰ母，Ⅱ母自适应；L2，4，6，8，10。

偶数单元强制合Ⅱ母，Ⅰ母自适应。

在主界面和保护间隔中检验显示是否正确。

5.将装置时钟调整至准确时间。

6.通讯速率设置为9600。

7.通讯地址设置。

（厂内调试时设置成001）。

8.自动打印设置设为手动方式9.在预设--相位基准中设置以01单元的相位为基准。

10.在预设--间隔设置中，将各单元的编号依此设为，10，11，12，13。

，然后，在主界面和保护间隔中检验显示是否正确。

●电源调试本装置的电源具有短路和空载保护功能。

即，当负荷电路出现短路或空载时，电源无输出。

在背板可通过测量表计测量各输出电压是否正确（电路板有相应的文字说明）。

插件BP360有两个电源模块，IND9是差动电源模块。

输出+5V，±15V。

若此模块出现问题，保护电源灯灭。

INU9是闭锁电源模块。

输出+5V，±15V。

若此模块出现问题，闭锁电源灯灭。

插件BP361有两个电源模块，IND10是出口电源模块。

输出+24V。

若此模块出现问题，告警信号灯和开入，开出继电器异常。

INU10是管理电源模块。

输出+5V。

若此模块出现问题，管理电源灯灭。

●交流量调试在预设--相位基准中设置以01单元的相位为基准。

在第1单元加三相电流，幅值为In（5A/1A），相角依此为0，240，120。

第五章母线保护第一节WMH-800A/R1 一、开入回路表2-11.硬压板检查1.1开入变为检查：投入硬压板，同时进入“浏览”—“开入量”菜单，对应开入位由“0”变为“1”，退出硬压板，对应开入位由“1”变为“0”；1.2动作报文检查：合上硬压板，检查弹出的开入变位报告是否正确；1.3主接线图压板状态检查：先合上所有的软压板，然后逐个合上硬压板，检查主接线图上对应的压板状态的变化情况（母联失灵保护不受硬压板控制）。

2.刀闸开入检查2.1强制箱刀闸位置指示灯的检查：在强制合、分状态下检查强制箱的刀闸位置指示灯的亮、灭是否正确；2.2刀闸开入变位检查：在强制合、分状态下检查开入的变位情况；2.3主接线刀闸的变位检查：在强制合、分状态下检查主接线图刀闸的变位情况；2.4外部刀闸开入及动作报文检查：点击外部的刀闸开入，检查刀闸报文及强制箱指示灯的亮灭情况（强制箱刀闸位置在A位置）。

3.失灵开入检查利用正电（装置正电源）依次与各失灵开入端子（具体端子位置见表1）短接，同时进入“浏览”—“开入”菜单，对应开入变位由“0”变为“1”，断开正电与相应开入端子的连接时，对应开入变位由“1”变为“0”开入的变位情况，并检查弹出的事件报告是否正确4.其它开入检查利用正电（装置正电源）依次与各开入端子（具体端子位置见下表）短接，同时进入“浏览”—“开入量”菜单，对应开入变位由“0”变为“1”，断开正电与相应开入端子的连接时，对应开入变位由“1”变为“0”开入的变位情况，并检查弹出的事件报告是否正确。

二、开出回路1.开出传动检查试验前应合上“检修压板”，否则将不能进行开出传动试验。

进入“调试”菜单中选定“传动”，按确认键“确认”，进入菜单后选择CPU号，并输入操作密码进入，对照显示的可驱动咯CPU的各路开出，观察面板信号，测量各开出触点。

传动后上述开出检验时接通的触点应返回，带磁保持的应按复归按钮才返回，同样需检查接点复归后是否返回。

母线保护调试方法一、装置检查1.检查母线保护装置的外观，确认装置无损坏，各部件齐全。

2.检查母线保护装置的电源连接，确认电源连接正常，无短路、断路现象。

3.检查母线保护装置的信号输入输出连接，确认连接正确无误。

二、电源测试1.给母线保护装置接通电源，测试电源电压是否在规定范围内。

2.测试母线保护装置的电源输出是否正常，各电路板供电是否稳定。

三、绝缘测试1.对母线保护装置进行绝缘测试，包括但不限于输入输出端口、信号线等。

2.测试母线保护装置的绝缘电阻是否符合要求，确保装置的绝缘性能良好。

四、故障模拟1.通过人为操作或外接信号发生器模拟母线故障，测试母线保护装置的反应速度和准确性。

2.对不同类型的故障进行模拟，如短路、断路、过载等，以检验母线保护装置的应对能力。

五、信号检测1.对母线保护装置的信号输入输出进行检测，确保信号正常传输，无干扰、无失真。

2.对母线保护装置的信号处理功能进行测试，如信号过滤、放大等处理过程是否正常。

六、动作逻辑测试1.对母线保护装置的动作逻辑进行测试，确保装置在遇到故障时能够正确判断并执行相应的动作。

2.在不同运行状态下对母线保护装置进行测试，以检验其动作逻辑的正确性和可靠性。

七、整定值校准1.根据设计要求对母线保护装置的整定值进行校准，确保装置在正常运行时的参数准确无误。

2.在不同负载和运行条件下对母线保护装置的整定值进行校准，以检验其参数的稳定性和可靠性。

八、运行试验1.将母线保护装置接入实际运行环境中，进行长时间运行试验，以检验装置在实际运行中的性能和稳定性。

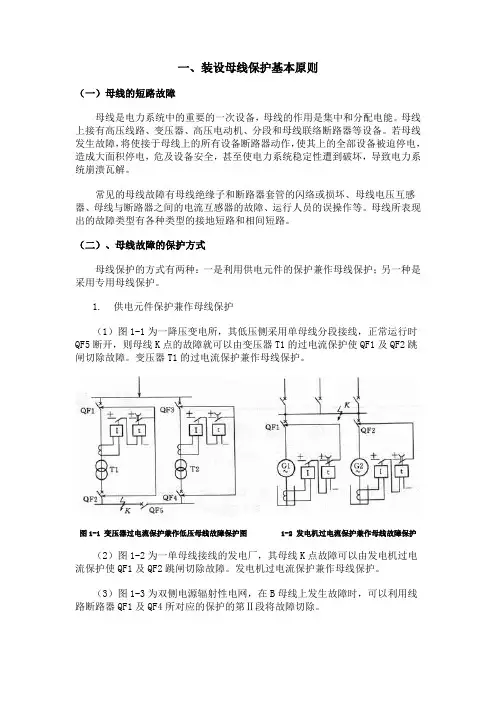

一、装设母线保护基本原则（一）母线的短路故障母线是电力系统中的重要的一次设备，母线的作用是集中和分配电能。

母线上接有高压线路、变压器、高压电动机、分段和母线联络断路器等设备。

若母线发生故障，将使接于母线上的所有设备断路器动作，使其上的全部设备被迫停电，造成大面积停电，危及设备安全，甚至使电力系统稳定性遭到破坏，导致电力系统崩溃瓦解。

常见的母线故障有母线绝缘子和断路器套管的闪络或损坏、母线电压互感器、母线与断路器之间的电流互感器的故障、运行人员的误操作等。

母线所表现出的故障类型有各种类型的接地短路和相间短路。

（二）、母线故障的保护方式母线保护的方式有两种：一是利用供电元件的保护兼作母线保护；另一种是采用专用母线保护。

1.供电元件保护兼作母线保护（1）图1-1为一降压变电所，其低压侧采用单母线分段接线，正常运行时QF5断开，则母线K点的故障就可以由变压器T1的过电流保护使QF1及QF2跳闸切除故障。

变压器T1的过电流保护兼作母线保护。

图1-1 变压器过电流保护兼作低压母线故障保护图 1-2 发电机过电流保护兼作母线故障保护（2）图1-2为一单母线接线的发电厂，其母线K点故障可以由发电机过电流保护使QF1及QF2跳闸切除故障。

发电机过电流保护兼作母线保护。

（3）图1-3为双侧电源辐射性电网，在B母线上发生故障时，可以利用线路断路器QF1及QF4所对应的保护的第Ⅱ段将故障切除。

图1-3 双侧电源辐射性电网线路保护兼作母线故障保护2.专用母线保护当利用供电元件的保护装置兼作母线保护来切除母线故障时，故障切除的时间较长，而且当母线为单母线或双母线接线时，上述保护不能有选择性的切除故障母线。

因此应装设专用母线保护。

根据《继电保护和安全自动装置技术规程》的规定，在下列情况下应装设专用母线保护：（1）110kV及以上双母线或分段母线，为了保证有选择性地切除任一条母线故障。

（2）110kV单母线、重要发电厂35kV母线或110kV及以上的重要降压变电所的35kV母线，按照电力系统稳定性和保证母线电压等要求，需要快速切除母线上故障时。

母线保护的原理及调试
母线是电力系统中起到横向输送电能的作用，具有重要的传输能力。

母线保护的原理是防止母线出现故障时，导致电力系统无法正常工作，引起严重的事故。

母线保护主要是针对以下几个故障的保护：
1. 短路故障：母线两侧出现直接短路时，会造成电力系统短路跳闸，对系统造成较大的影响。

2.接地故障：母线发生接地故障时，会导致母线与地之间形成电阻，因此需要及时检测并断开故障，以免电力系统遭受灾难。

3.内部故障：母线内部由于介质劣化、电压过高等原因导致局部放电或者击穿时，需要把故障部位隔离，避免对电力系统造成危害。

母线保护通常采用电流继电器的方式进行，当监测到母线电流异常时，会发出警报，并通过保护电路切断系统电路，以防止故障扩散。

调试需要经过以下步骤：
1. 确定保护类型：选择合适的保护类型，如电流保护、差动保护、接地保护等，依据母线运行情况和故障类型采用相应的保护。

2. 设置灵敏度：根据母线电流的变化情况设置保护的灵敏度，能够及时检测到异常的电流变化。

3. 调整区域参数：当母线保护范围较大时，需要将保护范围分成若干个区域进行保护，需要调整不同区域的参数，确保保护的准确性。

4. 检查计时器：保护计时器的调整也非常重要，可以保证保护速度的准确性。

5. 并联进行：如果有多个母线保护连接在一起，需要进行并联调试，确保系统运行的稳定性。

6. 测试程序：最后，需要根据测试程序进行调试，检查保护是否准确、是否可以正常工作。

35kV母线差动保护的调试周剑平（镇海炼化检安公司）摘要：对BUS1000母线差动保护继电器的原理进行分析，介绍了镇海炼化公司第二热电站35kV母线差动保护的调试方法。

通过合理的调试，减少由于35kV母线差动保护出现误动而引起故障。

关键词：继电器差动保护调试1 概述镇海炼化公司第二热电站35kV及110kV母线的差动保护采用美国通用电气公司（GE）生产的BUS1000保护装置，BUS1000保护装置是一种高速静态保护系统，动作时间可达到10毫秒，灵敏度高，防误动性能好，运行中如出现电流回路断线，经10秒延时即闭锁继电器出口，防止误动作。

BUS1000保护装置对电流互感器的要求不高，允许各回路的电流互感器具有不同的变比，但变比差异不能超过10倍，互感器的最小饱和电压应大于100V。

2000年8月，发生炼油303线电缆炸裂事故，二电站的35kV母差保护出现误动，至使部分装置失电，影响到生产。

因此，搞清BUS1000保护装置误动的原因及采取何种方法解决，如何通过合理的调试来验证保护装置的完好显得尤为重要。

2 BUS1000保护装置的动作原理图1和图2分别为BUS1000保护装置内部故障及外部故障的原理图。

图1 内部故障时BUS1000原理图图2 外部故障时BUS1000原理图被保护母线上各线路的电流互感器（即主电流互感器）二次电流经BUS1000装置中的辅助电流互感器转换为统一的0～1A的电流，再经电流/电压转换板变成0～1V交流电压信号，经整流后成为直流电压信号。

由图中可以看出，整流后的直流电压VF 与各线路的电流之和成正比，VD与各线路的电流之差成正比。

BUS1000保护装置是一个比率制动差动保护，用VF 作制动量，反应制动电流IF，V D 作动作量，反应差动电流ID，VD和VF经加法器和电平比较器后获得以下动作特性：I D -KIF≥0.1式中：ID－差动回路电流；IF－制动回路电流；K－比率制动系数。

母线保护调试母线保护原理及调试导读：注：ta变比折算只适用于差动保护，但在充电、过流等保护中，保护瞬时跳开i母所有连接元件，保护瞬时跳开ii母所有连接元件，7、母联充电保护试验，合“充电保护投入”压板，充电保护自动展宽300ms，2）、做充电保护试验，当充电保护动作后，注：a）充电保护的时间整定不能超过300ms，否则充电保护不会动作，c)、差动保护是否启动母联失灵由控制字整定，充电保护启动母联失灵保护不需要控制字，只要在充电延备注：ta变比换算只适用于于差动维护。

比如，母联变比为600/5，其他电路为1200/5，则在母联加5a电流，经差流换算后的电流就是2.5a。

但在电池、过流等维护中，母联电流受ta变比换算的影响，例如上情况，只要在母联上重新加入大于实际定值的电流即可，不须要提2倍的动作电流。

11）、补跳功能试验将母线上任一元件的刀闸边线断裂，在确保电压枪机对外开放的条件下，搞i母差动试验，维护瞬时奥梅利i母所有相连接元件，若此时差流仍然存有，经过母联失灵延时奥梅利并无刀闸边线的元件；在确保电压枪机对外开放的条件下，搞ii母差动试验，维护瞬时奥梅利ii母所有相连接元件，若此时差流仍然存有，经过母联失灵延时奥梅利并无刀闸边线的元件。

注：对于单母分段接线元件的划分：若最大单元数是偶数，采用最大单元数除以二，前一半单元默认在i母，后一半默认在ii母；若最大单元数是奇数，则采用最大单元数加一然后除以二，前一半单元默认在i母，后一半默认在ii母。

分段元件始终默认1#单元。

7、母联电池维护试验再分“电池维护资金投入”压板1）、自动充电：母联断路器断开（母联twj存在），其中一段母线正常运行及而另一段母线阿芒塔，当母联电流从无到有时判电池状态，电池维护自动沉降300ms。

若在整定延时内母联及电流越减半即为奥梅利母联断路器。

手动电池：给母联电池枪机一个上开进，在一条母线正常运转，另一条母线阿芒塔的条件下，若母联及电流从无到有时即判电池状态。

CSC-150数字式母线保护装置调试方法1. 概述CSC-150母线保护装置是适用于750kV及以下电压等级，包括单母线、单母分段、双母线、双母分段及一个半断路器等多种接线型式的数字式成套母线保护装置（以下简称装置或产品）。

装置最大接入单元为24个（包括线路、元件、母联及分段开关），主要功能包括虚拟电流比相突变量保护、常规比率制动式电流差动保护、断路器失灵保护、母联充电保护、母联失灵及死区保护、母联过流保护、母联非全相保护。

装置由一个8U保护机箱和一个4U辅助机箱构成，8U保护机箱共配置18个插件，包括8个交流插件、启动CPU插件、保护CPU插件、管理插件（MASTER）、开入插件1、开出插件1（含一块正板和一块副板）、开出插件2、开出插件3（含一块正板和一块副板）及电源插件；4U辅助机箱共配置7个插件，包括隔离刀闸辅助触点转接板（2块）、开入插件2、开入插件3、开入插件4、开入插件5、开入插件6，对需要模拟盘显示的用户还会配置一块模拟盘开关位置转接板。

2. 调试与检验项目2.1 通电前检查2.2 直流稳压电源通电检查2.3 绝缘电阻及工频耐压试验2.4 固化CPU软件2.5 装置上电设置a) 设置投入运行的CPU；b) 设置装置时钟；c) 检查软件版本号及CRC校验码；d) 整定系统定值；e) 设置保护功能压板；f) 整定保护定值。

g) 装置开入开出自检功能2.6 打印功能检查2.7 开入检查2.8 开出传动试验2.9 模拟量检查a) 零漂调整与检查；b) 刻度调整与检查；c) 电流、电压线性度检查；d) 电流、电压回路极性检查；e) 模入量与测量量检查。

2.10 保护功能试验a) 各种保护动作值检验和动作时间测量。

b) 整组试验。

2.11 直流电源断续试验2.12 高温连续通电试验2.13 定值安全值固化3. 检验步骤及方法3.1 通电前检查a) 检查装置面板型号标示、灯光标示、背板端子贴图、端子号标示、装置铭牌标注完整、正确。

C S C数字式母线保护装置调试方法公司内部编号：（GOOD-TMMT-MMUT-UUPTY-UUYY-DTTI-C S C-150数字式母线保护装置调试方法1. 概述CSC-150母线保护装置是适用于750kV及以下电压等级，包括单母线、单母分段、双母线、双母分段及一个半断路器等多种接线型式的数字式成套母线保护装置（以下简称装置或产品）。

装置最大接入单元为24个（包括线路、元件、母联及分段开关），主要功能包括虚拟电流比相突变量保护、常规比率制动式电流差动保护、断路器失灵保护、母联充电保护、母联失灵及死区保护、母联过流保护、母联非全相保护。

装置由一个8U保护机箱和一个4U辅助机箱构成，8U保护机箱共配置18个插件，包括8个交流插件、启动CPU插件、保护CPU插件、管理插件（MASTER）、开入插件1、开出插件1（含一块正板和一块副板）、开出插件2、开出插件3（含一块正板和一块副板）及电源插件；4U辅助机箱共配置7个插件，包括隔离刀闸辅助触点转接板（2块）、开入插件2、开入插件3、开入插件4、开入插件5、开入插件6，对需要模拟盘显示的用户还会配置一块模拟盘开关位置转接板。

2. 调试与检验项目2.1 通电前检查2.2 直流稳压电源通电检查2.3 绝缘电阻及工频耐压试验2.4 固化CPU软件2.5 装置上电设置a) 设置投入运行的CPU；b) 设置装置时钟；c) 检查软件版本号及CRC校验码；d) 整定系统定值；e) 设置保护功能压板；f) 整定保护定值。

g) 装置开入开出自检功能2.6 打印功能检查2.7 开入检查2.8 开出传动试验2.9 模拟量检查a) 零漂调整与检查；b) 刻度调整与检查；c) 电流、电压线性度检查；d) 电流、电压回路极性检查；e) 模入量与测量量检查。

2.10 保护功能试验a) 各种保护动作值检验和动作时间测量。

b) 整组试验。

2.11 直流电源断续试验2.12 高温连续通电试验2.13 定值安全值固化3. 检验步骤及方法3.1 通电前检查a) 检查装置面板型号标示、灯光标示、背板端子贴图、端子号标示、装置铭牌标注完整、正确。

35kV母线保护装置调试报告
安装位置：主控室用途:35kV母差
一.装置电源上电检查:
1.加上直流电源，合装置电源开关，装置直流电源消失时保护不应动作，并应有输出接点以起动告警信号。

直流电源恢复时，装置应能自起动。

2.延时几秒钟，装置"运行"绿灯亮，“信号”绿灯灭，“跳闸”红灯保持出厂前状态(如亮可复归)。

液晶屏幕显示主接线状态。

3.低电压自启动测试:启动值120V.
二.程序版本信息:
三.交流采样检查:
2
：
四.开入量检查:
五.开出量检查:
1.信号接点检查:
2.跳闸输出接点检查:
六.保护功能试验
1.比率制动差动保护：
1.2.3.
2.复合电压闭锁z
七.绝缘检查:
用2500V摇表测量交直流囚路对地绝缘电阻，均大于20MQ。

八. NSR-3T1微机母线保护装置母线保护装贵与后台综合自动化系统通讯正常。

九.继电保护检验结论:
1.装置各元器件己按照出厂技术要求检验，符合技术要求。

2.保护特性己作调试，符合装置技术要求。

3.保护装置屏内绝缘良好，符合技术要求。

试验负责人:
试验人员:。

CSC-150数字式母线保护装置调试方法1. 概述CSC-150母线保护装置是适用于750kV及以下电压等级，包括单母线、单母分段、双母线、双母分段及一个半断路器等多种接线型式的数字式成套母线保护装置（以下简称装置或产品）。

装置最大接入单元为24个（包括线路、元件、母联及分段开关），主要功能包括虚拟电流比相突变量保护、常规比率制动式电流差动保护、断路器失灵保护、母联充电保护、母联失灵及死区保护、母联过流保护、母联非全相保护。

装置由一个8U保护机箱和一个4U 辅助机箱构成，8U保护机箱共配置18个插件，包括8个交流插件、启动CPU插件、保护CPU插件、管理插件（MASTER）、开入插件1、开出插件1（含一块正板和一块副板）、开出插件2、开出插件3（含一块正板和一块副板）及电源插件；4U辅助机箱共配置7个插件，包括隔离刀闸辅助触点转接板（2块）、开入插件2、开入插件3、开入插件4、开入插件5、开入插件6，对需要模拟盘显示的用户还会配置一块模拟盘开关位置转接板。

2. 调试与检验项目2.1 通电前检查2.2 直流稳压电源通电检查2.3 绝缘电阻及工频耐压试验2.4 固化CPU软件2.5 装置上电设置a) 设置投入运行的CPU；b) 设置装置时钟；c) 检查软件版本号及CRC校验码；d) 整定系统定值；e) 设置保护功能压板；f) 整定保护定值。

g) 装置开入开出自检功能2.6 打印功能检查2.7 开入检查2.8 开出传动试验2.9 模拟量检查a) 零漂调整与检查；b) 刻度调整与检查；c) 电流、电压线性度检查；d) 电流、电压回路极性检查；e) 模入量与测量量检查。

2.10 保护功能试验a) 各种保护动作值检验和动作时间测量。

b) 整组试验。

2.11 直流电源断续试验2.12 高温连续通电试验2.13 定值安全值固化3. 检验步骤及方法3.1 通电前检查a) 检查装置面板型号标示、灯光标示、背板端子贴图、端子号标示、装置铭牌标注完整、正确。
