Bb技术说明书

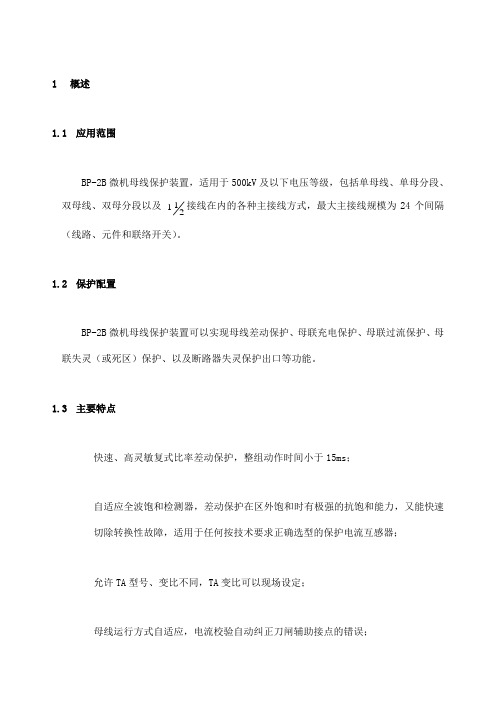

1 概述1.1 应用范围BP-2B 微机母线保护装置，适用于500kV 及以下电压等级，包括单母线、单母分段、双母线、双母分段以及 211接线在内的各种主接线方式，最大主接线规模为24个间隔（线路、元件和联络开关）。
1.2 保护配置BP-2B 微机母线保护装置可以实现母线差动保护、母联充电保护、母联过流保护、母联失灵（或死区）保护、以及断路器失灵保护出口等功能。
1.3 主要特点快速、高灵敏复式比率差动保护，整组动作时间小于15ms ；自适应全波饱和检测器，差动保护在区外饱和时有极强的抗饱和能力，又能快速切除转换性故障，适用于任何按技术要求正确选型的保护电流互感器；允许TA 型号、变比不同，TA 变比可以现场设定；母线运行方式自适应，电流校验自动纠正刀闸辅助接点的错误；超大的汉字液晶显示，查询、打印、校时等操作，不影响保护运行；完善的事件和运行报文记录，与COMTRADE兼容的故障录波，录波波形液晶即时显示；灵活的后台通讯方式，配有RS-232、RS-485通讯接口，支持电力行业标准通讯规约DL/T667-1999（IEC60870-5-103）；采用插件强弱电分开的新型结构，装置电磁兼容特性满足就地布置运行的要求。
2技术参数2.1额定参数直流电压： 220V ，110V 允许偏差：-20% ~ +15%交流电压： 100/3V交流电流： 5A ，1A频率：50Hz打印机工作电压：交流220V2.2功耗直流电源回路：< 50W （常态）< 75W （保护动作瞬间）交流电压回路：< 0.5VA/相交流电流回路：< 1 VA/相 (In=5A)< 0.5VA/相 (In=1A)2.3交流回路过载能力交流电压： 2Un - 持续工作交流电流： 2In - 持续工作30In - 10s40In - 1s2.4输出接点容量允许长期通过电流: 5A允许短时通过电流: 10A , 1s2.5装置内电源工作电源: +5V (±3%)±15V(±3% )出口电源: +24V(±5%)2.6主要技术指标母差保护整组动作时间: < 15 ms ( 差流Id≧2倍差流定值 )返回时间: < 40 ms定值误差: <±5%2.7环境条件正常工作温度: -5℃ ~ ＋40℃极限工作温度: -10℃ ~ ＋55℃贮存与运输: -25℃ ~ ＋70℃相对湿度： 5% ~ 95%大气压力： 70kPa ~ 106kPa 2.8电磁兼容2.9绝缘与耐压2.10通讯两个RS-232/485串行通讯接口通讯规约：电力行业标准DL/T667-1999（IEC60870-5-103）2.11机械性能工作条件: 振动响应、冲击响应严酷等级为 I级运输条件: 振动耐久、冲击耐久及碰撞检验严酷等级为 I级3装置原理3.1母线差动保护各种类型的母线保护就其对母线接线方式、电网运行方式、故障类型以及故障点过渡电阻等方面的适应性来说，仍以按电流差动原理构成的母线保护为最佳。
BP-2B微机母差保护装置
1.3 主要特点
快速、高灵敏复式比率差动保护，整组动作时间小于 15ms； 自适应全波饱和检测器，差动保护在区外饱和时有极强的抗饱和能力， 又能快速切除转换性故障，适用于任何按技术要求正确选型的保护电 流互感器； 允许 TA 型号、变比不同，TA 变比可以现场设定； 母线运行方式自适应，电流校验自动纠正刀闸辅助接点的错误； 超大的汉字液晶显示，查询、打印、校时等操作，不影响保护运行； 完善的事件和运行报文记录，与 COMTRADE 兼容的故障录波，录波 波形液晶即时显示； 灵活的后台通讯方式，配有 RS-232、RS-485 通讯接口，支持电力行 业标准通讯规约 DL/T667-1999（IEC60870-5-103）； 采用插件强弱电分开的新型结构，装置电磁兼容特性满足就地布置运 行的要求
I母差动保护逻辑图
△ir＞△Idset 或
Id＞Idset
全波饱和检测 大差复式比率差动动作 与 I母小差复式比率差动动作 △ir＞△Idset 大差复式比率差动动作 与 大差复式比率差动动作 或 或 切除母线、I母线 各单元及空线路
ቤተ መጻሕፍቲ ባይዱ
第一周波投入
I母差动复合电压动作
5 装置硬件介绍
4 整定值清单
多谢
表 5.2 装置告警信号灯
液晶右侧的两列红色指示灯，分别为装置的出口 信号灯和告警信号灯。出口信号包括有：差动动 作、失灵动作、充电保护、母联过流和备用信号 等。每一信号灯点亮分别对应一种保护功能出口 动作，同时装置相应的中央信号接点（自保持）、 远动接点和起动录波接点一起闭合。告警信号的 名称、含义如下表所列，每一告警信号也可引出 相应的自保持（1 对）和不带自保持（2 对）接 点。信号灯为自保持，由屏侧的‘复归按钮’复 归。
深瑞BP-2B母线保护装置使用说明
BP-2B 母差及失灵保护装置使用说明BP-2B 母线差动保护是母线故障时的快速保护，能满足双母线运行灵活的要求。
其在双母线并列运行，单母线运行解列运行，固定联结破坏及倒闸操作过程中均能正确动作，不必进行手动切换。
在双母线并列运时发生母线短路或接地故障时保护动作无时限跳开母联及故障母线上联结的各元件断路器。
在单母线运行时，当母线发生短路或接地故障时保护动作无时限跳开母线上联结的各元件断路器。
BP-2B 微机母差及失灵保护装置装置面板布置图如下图1：图1 BP-2B 母差及失灵保护BP-2B 型微机母线保护装置面板指示灯与按钮说明表:见表1表1 BP-2B 型微机母线保护装置面板指示灯与按钮说明表BP-2B保护装置运行或操作时相应的信号指示灯和界面显示表：见表2BP-2B微机母线保护装置异常信息含义及菜单操作BP-2B微机母线保护装置自检信息含义及处理建议：见下表3表3 BP－2B微机母线保护装置自检信息含义及处理建议BP-2B保护插件异常信息含义及处理建议：见下表4BP-2B母线保护装置告警信号灯处理表：见下表5表5 BP-2B母线保护装置告警信号灯处理表BP-2B微机母线成套保护液晶显示画面总体结构示意图，如下图2：图2 BP－2B微机母线成套保护液晶显示画面总体结构示意图保护插件刀闸辅助接点与一次设备状态不对应时强制对应的步骤：a)由主界面按“确认”键进入一级菜单；b)按“←”键选中“参数”，后按“↓”键选中“运行方式设置”，按“确认”键，后按“↑”、“↓”键输入密码后进入下一级菜单，按“确认”键，间隔数变成灰色；c)利用“↓”、“↑”，从界面中找到相应线路所对应的间隔，再按“确认”键，此时间隔数灰色消失；d)按“↓”键选中所要改变的刀闸，再按“确认”键此时又变灰色；e)按“↓”改变刀闸位置（合、断、自动）后，按“取消”键提示是否保存，按确认键保存改变的设置（此时主接线图上，被强制的刀闸上有一实心矩形块）；f)按下保护屏上的信号复归按钮，复归信号。
BP-2B微机母线保护装置技术说明
BP-2B微机母线保护装置技术说明该保护装臵1应用范围：该保护装臵适用于500KV及以下等级，包括单母线、单母分段、双母线、双母线分段等的各种主接线方式，最大主接线规模为36个间隔。
2保护配臵：该保护装臵可以实现母线差动保护、母联充电保护、母联过流保护、母联失灵（或死区）保护以及断路器失灵保护出口等功能。
3母线差动保护：1）起动元件：起动元件由“和电流突变量”和“差电流突变量”两个判据组成。
2）差动元件：差动元件由分相复式比率差动判据和分相突变量复式比率差动判据构成。
3）TA饱和检测元件：为防止母线差动保护在母线近端发生区外故障时，由于TA严重饱和出现差电流的情况下误动作，本装臵根据TA饱和发生的机理、以及TA饱和后二次电流波形的特点设臵了TA饱和检测元件，用来判别差电流的产生是否由区外故障TA饱和引起。
具有极强的抗TA饱和能力。
4）电压闭锁元件：以电流判据为主的差动元件，可以用电压闭锁元件来配合，提高保护整体的可靠性。
相电压小于个序电压闭锁定值、母线三倍零序电压大于定值、母线负序电压大于定值三个判据中的任何一个满足，该段母线的电压闭锁元件就会动作，称为复合电压元件动作，本元件瞬时动作，动作后自动展宽40ms再返回。
差动元件与失灵元件动作出口经相应母线段的相关复合电压元件闭锁。
5）故障母线选择逻辑：差动保护使用大差比率差动元件作为区内故障判别元件；使用小差比率差动元件作为故障母线选择元件。
考虑到分段母线的联络开关断开的情况下发生区内故障，非故障母线段有电流流出母线，影响大差比率元件的灵敏度，大差比率差动元件的比率制动系数可以自动调整。
联络开关处于合位时（母线并列运行），大差比率制动系数与小差比率制动系数相同；当联络开关处于分位时（母线分裂运行），大差比率制动元件自动转用比率制动系数低值。
母线上的连接元件倒闸过程中，两条母线经刀闸相连时（母线互连），装臵转入“母线互联方式”，不进行故障母线的选择，一旦发生故障同时切除两段母线。
BP-2C微机母线保护装置技术说明书(220kV版)V1.01-081215
1.1 应用范围....................................................................................................................................... 1 1.2 保护配置....................................................................................................................................... 1 1.3 主要性能特点............................................................................................................................... 1
BP-2C 微机母线保护装置
技术说明书
Ver 1.01
二〇〇八年十月
BP-2C 微机母线保护装置
技术说明书
Ver 1.01(220kV 版)
编写： 张广嘉 审核： 侯 林 陈远生 批准： 徐成斌
二〇〇八年十月
本说明书由长园深瑞继保自动化有限公司编写并发布，并具有对相关产品的最终解释权。 相关产品的后续升级可能会和本说明书有少许出入，说明书的升级也可能无法及时告知阁下，对此我们表示 抱歉！请注意实际产品与本说明书描述的不符之处。
I
BP-2C 微机母线保护装置
5.2 母线保护定值............................................................................................................................. 23 5.3 母线保护控制字......................................................................................................................... 24 5.4 定值整定说明............................................................................................................................. 24
BP-2C 微机母线保护装置
技术说明书
Ver 1.01
二〇〇八年十月
BP-2C 微机母线保护装置
技术说明书
Ver 1.01(220kV 版)
编写： 张广嘉 审核： 侯 林 陈远生 批准： 徐成斌
二〇〇八年十月
本说明书由长园深瑞继保自动化有限公司编写并发布，并具有对相关产品的最终解释权。 相关产品的后续升级可能会和本说明书有少许出入，说明书的升级也可能无法及时告知阁下，对此我们表示 抱歉！请注意实际产品与本说明书描述的不符之处。
I
BP-2C 微机母线保护装置
5.2 母线保护定值............................................................................................................................. 23 5.3 母线保护控制字......................................................................................................................... 24 5.4 定值整定说明............................................................................................................................. 24
母差保护——BP-2B运行使用说明V1.02
运输条件:振动耐久、冲击耐久及碰撞检验严酷等级为I级
3
3.1
各种类型的母线保护就其对母线接线方式、电网运行方式、故障类型以及故障点过渡电阻等方面的适应性来说，仍以按电流差动原理构成的母线保护为最佳。带制动特性的差动继电器（亦即比率差动继电器），采用一次的穿越电流作为制动电流，以克服区外故障时由于电流互感器（以下称TA）误差而产生的差动不平衡电流，在高压电网中得到了较为广泛的应用。BP系列母差保护以此为基础，结合微机数字处理的特点，发展出以分相瞬时值复式比率差动元件为主的一整套电流差动保护方案。下述各元件判据除非特别说明，都是分相计算，分相判别。
2
2.1
直流电压：220V，110V允许偏差：-20% ~ +15%
交流电压：100/√3 V
交流电流：5A，1A
频率：50HZ
打印机工作电压：交流220V
2.2
直流电源回路：< 50W（常态）
< 75W（保护动作瞬间）
交流电压回路：<0.5VA/相
交流电流回路：< 1 VA/相(In=5A)
<0.5VA/相(In=1A)
图3.1复式比率差动元件动作特性
可以参考下表确定复式比率系数Kr的取值，表中Ext为母线区内故障时流出母线的电流占总故障电流的百分比，此时判据应可靠动作；δ为母线区外故障时故障支路电流互感器的误差（其余支路电流互感器的误差忽略不计），此时判据应可靠不动作。注意，该表数据是仅就复式比率判据的推导所得。
出口保持时间:≧200ms；≧80ms (用于 接线时)
返回时间：< 40 ms
定值误差:<±5%
2.7
正常工作温度:0~40℃
极限工作温度: -10~50℃
3
3.1
各种类型的母线保护就其对母线接线方式、电网运行方式、故障类型以及故障点过渡电阻等方面的适应性来说，仍以按电流差动原理构成的母线保护为最佳。带制动特性的差动继电器（亦即比率差动继电器），采用一次的穿越电流作为制动电流，以克服区外故障时由于电流互感器（以下称TA）误差而产生的差动不平衡电流，在高压电网中得到了较为广泛的应用。BP系列母差保护以此为基础，结合微机数字处理的特点，发展出以分相瞬时值复式比率差动元件为主的一整套电流差动保护方案。下述各元件判据除非特别说明，都是分相计算，分相判别。
2
2.1
直流电压：220V，110V允许偏差：-20% ~ +15%
交流电压：100/√3 V
交流电流：5A，1A
频率：50HZ
打印机工作电压：交流220V
2.2
直流电源回路：< 50W（常态）
< 75W（保护动作瞬间）
交流电压回路：<0.5VA/相
交流电流回路：< 1 VA/相(In=5A)
<0.5VA/相(In=1A)
图3.1复式比率差动元件动作特性
可以参考下表确定复式比率系数Kr的取值，表中Ext为母线区内故障时流出母线的电流占总故障电流的百分比，此时判据应可靠动作；δ为母线区外故障时故障支路电流互感器的误差（其余支路电流互感器的误差忽略不计），此时判据应可靠不动作。注意，该表数据是仅就复式比率判据的推导所得。
出口保持时间:≧200ms；≧80ms (用于 接线时)
返回时间：< 40 ms
定值误差:<±5%
2.7
正常工作温度:0~40℃
极限工作温度: -10~50℃
BP2b母线差动保护技术说明书V1.04-050907
BP-2B●000●JS BP―2B微机母线保护装置技术说明书V1.04（软件版本：V2.022）深圳南京自动化研究所深圳南瑞科技有限公司二○○五年九月目录1概述 (3)1.1应用范围 (3)1.2保护配置 (3)1.3主要特点 (3)2技术参数 (3)2.1额定参数 (3)2.2功耗 (4)2.3交流回路过载能力 (4)2.4输出接点容量 (4)2.5装置内电源 (4)2.6主要技术指标 (4)2.7环境条件 (4)2.8电磁兼容 (5)2.9绝缘与耐压 (5)2.10通讯 (5)2.11机械性能 (5)3装置原理 (5)3.1母线差动保护 (5)3.1.1起动元件 (6)3.1.2差动元件 (6)3.1.3TA（电流互感器）饱和检测元件 (8)3.1.4电压闭锁元件 (8)3.1.5故障母线选择逻辑 (9)3.1.6差动回路和出口回路的切换 (10)3.2母联（分段）失灵和死区保护 (12)3.3母联（分段）充电保护 (13)3.4母联（分段）过流保护 (14)3.5电流回路断线闭锁 (15)3.6电压回路断线告警 (16)3.7母线运行方式的电流校验 (16)3.8断路器失灵保护出口 (16)3.8.1与失灵起动装置配合方式 (16)3.8.2自带电流检测元件方式 (17)3.8.3失灵电压闭锁元件及主变失灵解除电压闭锁 (17)3.9母线分列运行的说明 (18)4整定方法与参数设置 (19)4.1参数设置的说明 (19)4.1.1装置固化参数 (19)4.1.2装置系统参数 (19)4.1.3装置使用参数 (20)4.2整定值清单 (21)4.3整定方法 (22)4.3.1母差保护定值整定方法 (22)4.3.2断路器失灵保护出口定值整定方法 (24)4.3.3母联失灵保护定值整定方法 (25)4.3.4充电保护定值整定方法 (25)4.3.5母联过流保护定值整定方法 (25)4.3.6TA断线定值整定方法 (25)4.3.7失灵保护过流定值整定方法 (25)5装置硬件介绍 (26)5.1硬件概述 (26)5.2机箱结构与面板布置 (26)5.3机箱背面布置和插件功能简介 (29)5.3.1主机插件—— BP320 (31)5.3.2管理机插件—— BP321 (31)5.3.3保护单元插件—— BP330 (31)5.3.4光耦输入、输出和电源检测插件—— BP331 (31)5.3.5电压闭锁插件—— BP332 (32)5.3.6出口信号、告警信号插件—— BP333 (32)5.3.7辅助电流互感器插件—— BP310 (32)5.3.8辅助电压互感器插件—— BP311 (32)5.3.9电源模块插件—— BP360、BP361 (32)5.4装置原理图 (32)6装置使用说明 (34)6.1界面显示 (34)6.1.1主界面 (34)6.1.2一级界面 (35)6.1.3二级界面 (38)6.2装置调试与投运 (40)6.2.1调试资料准备 (40)6.2.2试验仪器 (41)6.2.3通电前检查 (41)6.2.4上电检查 (41)6.2.5预设 (41)6.2.6定值整定 (42)6.2.7整机调试 (42)6.2.8投入运行与操作 (46)6.3注意事项 (47)1 概述1.1 应用范围BP-2B 微机母线保护装置，适用于500KV 及以下电压等级，包括单母线、单母分段、双母线、双母分段以及 211接线在内的各种主接线方式，最大主接线规模为36个间隔（线路、元件和联络开关）。
BP b技术说明书
1 概述1.1 应用范围BP-2B 微机母线保护装置，适用于500kV 及以下电压等级，包括单母线、单母分段、双母线、双母分段以及 211接线在内的各种主接线方式，最大主接线规模为24个间隔（线路、元件和联络开关）。
1.2 保护配置BP-2B 微机母线保护装置可以实现母线差动保护、母联充电保护、母联过流保护、母联失灵（或死区）保护、以及断路器失灵保护出口等功能。
1.3 主要特点● 快速、高灵敏复式比率差动保护，整组动作时间小于15ms ；● 自适应全波饱和检测器，差动保护在区外饱和时有极强的抗饱和能力，又能快速切除转换性故障，适用于任何按技术要求正确选型的保护电流互感器； ● 允许TA 型号、变比不同，TA 变比可以现场设定；● 母线运行方式自适应，电流校验自动纠正刀闸辅助接点的错误； ● 超大的汉字液晶显示，查询、打印、校时等操作，不影响保护运行；● 完善的事件和运行报文记录，与COMTRADE 兼容的故障录波，录波波形液晶即时显示；● 灵活的后台通讯方式，配有RS-232、RS-485通讯接口，支持电力行业标准通讯规约DL/T667-1999（IEC60870-5-103）； ● 采用插件强弱电分开的新型结构，装置电磁兼容特性满足就地布置运行的要求。
2 技术参数2.1 额定参数直流电压： 220V ，110V 允许偏差：-20% ~ +15% 交流电压： 100/3V 交流电流： 5A ，1A 频率：50Hz打印机工作电压：交流220V2.2 功耗直流电源回路：< 50W （常态）< 75W （保护动作瞬间）交流电压回路：< 相交流电流回路：< 1 V A/相(In=5A)< 相(In=1A)2.3 交流回路过载能力交流电压：2Un - 持续工作交流电流：2In - 持续工作30In - 10s40In - 1s2.4 输出接点容量允许长期通过电流: 5A允许短时通过电流: 10A , 1s2.5 装置内电源工作电源: +5V (±3%)±15V(±3% )出口电源: +24V(±5%)2.6 主要技术指标母差保护整组动作时间: < 15 ms ( 差流Id≧2倍差流定值) 返回时间: < 40 ms定值误差: <±5%2.7 环境条件正常工作温度: -5℃~ ＋40℃极限工作温度: -10℃~ ＋55℃贮存与运输: -25℃~ ＋70℃相对湿度：5% ~ 95%大气压力：70kPa ~ 106kPa2.8 电磁兼容2.9 绝缘与耐压2.10 通讯两个RS-232/485串行通讯接口通讯规约：电力行业标准DL/T667-1999（IEC60870-5-103）2.11 机械性能工作条件: 振动响应、冲击响应严酷等级为I级运输条件: 振动耐久、冲击耐久及碰撞检验严酷等级为I级3装置原理3.1 母线差动保护各种类型的母线保护就其对母线接线方式、电网运行方式、故障类型以及故障点过渡电阻等方面的适应性来说，仍以按电流差动原理构成的母线保护为最佳。
BPb技术说明书

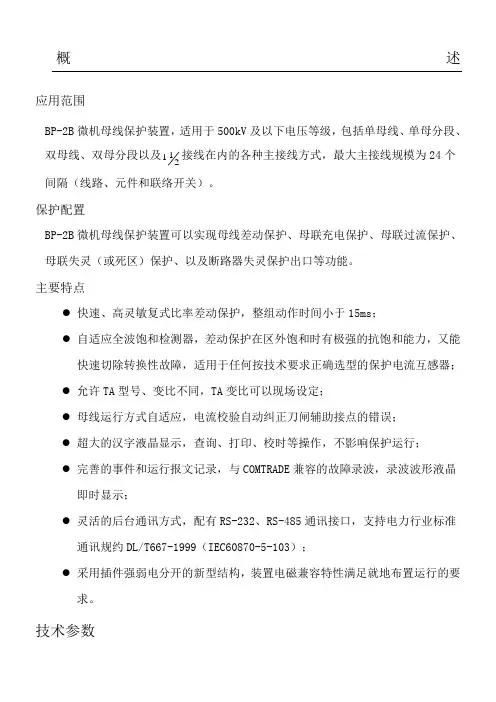

概述应用范围 BP-2B 微机母线保护装置，适用于500kV 及以下电压等级，包括单母线、单母分段、双母线、双母分段以及211接线在内的各种主接线方式，最大主接线规模为24个间隔（线路、元件和联络开关）。
保护配置BP-2B 微机母线保护装置可以实现母线差动保护、母联充电保护、母联过流保护、母联失灵（或死区）保护、以及断路器失灵保护出口等功能。
主要特点● 快速、高灵敏复式比率差动保护，整组动作时间小于15ms ； ● 自适应全波饱和检测器，差动保护在区外饱和时有极强的抗饱和能力，又能快速切除转换性故障，适用于任何按技术要求正确选型的保护电流互感器；● 允许TA 型号、变比不同，TA 变比可以现场设定；● 母线运行方式自适应，电流校验自动纠正刀闸辅助接点的错误； ● 超大的汉字液晶显示，查询、打印、校时等操作，不影响保护运行； ● 完善的事件和运行报文记录，与COMTRADE 兼容的故障录波，录波波形液晶即时显示；● 灵活的后台通讯方式，配有RS-232、RS-485通讯接口，支持电力行业标准通讯规约DL/T667-1999（IEC60870-5-103）；● 采用插件强弱电分开的新型结构，装置电磁兼容特性满足就地布置运行的要求。
技术参数额定参数直流电压：220V ，110V 允许偏差：-20%~+15%交流电压：100/3V交流电流：5A ，1A频率：50Hz打印机工作电压：交流220V功耗直流电源回路：<50W （常态）<75W（保护动作瞬间）交流电压回路：<0.5VA/相交流电流回路：<1VA/相(In=5A)<0.5VA/相(In=1A)交流回路过载能力交流电压：2Un-持续工作交流电流：2In-持续工作30In-10s40In-1s输出接点容量允许长期通过电流:5A允许短时通过电流:10A,1s装置内电源工作电源:+5V(±3%)±15V(±3%)出口电源:+24V(±5%)主要技术指标母差保护整组动作时间:<15ms(差流Id≧2倍差流定值) 返回时间:<40ms定值误差:<±5%环境条件正常工作温度:-5℃~＋40℃极限工作温度:-10℃~＋55℃贮存与运输:-25℃~＋70℃相对湿度：5%~95%大气压力：70kPa~106kPa电磁兼容绝缘与耐压通讯两个RS-232/485串行通讯接口通讯规约：电力行业标准DL/T667-1999（IEC60870-5-103）机械性能工作条件:振动响应、冲击响应严酷等级为I 级运输条件:振动耐久、冲击耐久及碰撞检验严酷等级为I 级装置原理母线差动保护各种类型的母线保护就其对母线接线方式、电网运行方式、故障类型以及故障点过渡电阻等方面的适应性来说，仍以按电流差动原理构成的母线保护为最佳。
BP2b技术说明方案
概述应用范围BP-2B 微机母线保护装置，适用于500kV 及以下电压等级，包括单母线、单母分段、双母线、双母分段以及211接线在内的各种主接线方式，最大主接线规模为24个间隔（线路、元件和联络开关）。
保护配置BP-2B 微机母线保护装置可以实现母线差动保护、母联充电保护、母联过流保护、母联失灵（或死区）保护、以及断路器失灵保护出口等功能。
主要特点● 快速、高灵敏复式比率差动保护，整组动作时间小于15ms ；● 自适应全波饱和检测器，差动保护在区外饱和时有极强的抗饱和能力，又能快速切除转换性故障，适用于任何按技术要求正确选型的保护电流互感器； ● 允许TA 型号、变比不同，TA 变比可以现场设定；● 母线运行方式自适应，电流校验自动纠正刀闸辅助接点的错误； ● 超大的汉字液晶显示，查询、打印、校时等操作，不影响保护运行； ● 完善的事件和运行报文记录，与COMTRADE 兼容的故障录波，录波波形液晶即时显示；● 灵活的后台通讯方式，配有RS-232、RS-485通讯接口，支持电力行业标准通讯规约DL/T667-1999（IEC60870-5-103）；● 采用插件强弱电分开的新型结构，装置电磁兼容特性满足就地布置运行的要求。
技术参数额定参数直流电压：220V，110V允许偏差：-20%~+15%交流电压：100/3V交流电流：5A，1A频率：50Hz打印机工作电压：交流220V功耗直流电源回路：<50W（常态）<75W（保护动作瞬间）交流电压回路：<0.5VA/相交流电流回路：<1VA/相(In=5A)<0.5VA/相(In=1A)交流回路过载能力交流电压：2Un-持续工作交流电流：2In-持续工作30In-10s40In-1s输出接点容量允许长期通过电流:5A允许短时通过电流:10A,1s装置内电源工作电源:+5V(±3%)±15V(±3%)出口电源:+24V(±5%)主要技术指标母差保护整组动作时间:<15ms(差流Id≧2倍差流定值) 返回时间:<40ms定值误差:<±5%环境条件正常工作温度:-5℃~＋40℃极限工作温度:-10℃~＋55℃贮存与运输:-25℃~＋70℃相对湿度：5%~95%大气压力：70kPa~106kPa电磁兼容绝缘与耐压通讯两个RS-232/485串行通讯接口通讯规约：电力行业标准DL/T667-1999（IEC60870-5-103）机械性能工作条件:振动响应、冲击响应严酷等级为I 级运输条件:振动耐久、冲击耐久及碰撞检验严酷等级为I 级装置原理母线差动保护各种类型的母线保护就其对母线接线方式、电网运行方式、故障类型以及故障点过渡电阻等方面的适应性来说，仍以按电流差动原理构成的母线保护为最佳。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
B P-2B微机母线保护装置技术说明书V1.02-标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII1 概述 (4)1.1 应用范围 (4)1.2 保护配置 (4)1.3 主要特点 (4)2 技术参数 (5)2.1 额定参数 (5)2.2 功耗 (5)2.3 交流回路过载能力 (5)2.4 输出接点容量 (6)2.5 装置内电源 (6)2.6 主要技术指标 (6)2.7 环境条件 (6)2.8 电磁兼容 (6)2.9 绝缘与耐压 (7)2.10 通讯 (7)2.11 机械性能 (7)3 装置原理 (7)3.1 母线差动保护 (7)3.1.1 起动元件 (8)3.1.2 差动元件 (9)3.1.3 TA（电流互感器）饱和检测元件 (12)3.1.4 电压闭锁元件 (12)3.1.5 故障母线选择逻辑 (13)3.1.6 差动回路和出口回路的切换 (15)3.2 母联（分段）失灵和死区保护 (19)3.3 母联（分段）充电保护 (21)3.4 母联（分段）过流保护 (23)3.5 电流回路断线闭锁 (24)3.6 电压回路断线告警 (25)3.7 母线运行方式的电流校验 (25)3.8 断路器失灵保护出口 (26)3.8.1 与失灵起动装置配合方式 (26)3.8.2 自带电流检测元件方式 (26)3.8.3 失灵电压闭锁元件 (27)3.8.4 母线分列运行的说明 (28)4 整定方法与参数设置 (29)4.1 参数设置的说明 (29)4.1.1 装置固化参数 (30)4.1.2 装置系统参数 (30)4.1.3 装置使用参数 (32)4.2 整定值清单 (33)4.3 整定方法 (35)4.3.1 母差保护定值整定方法 (35)4.3.2 断路器失灵保护出口定值整定方法 (38)4.3.3 母联失灵保护定值整定方法 (40)4.3.4 充电保护定值整定方法 (40)4.3.5 母联过流保护定值整定方法 (40)4.3.6 TA断线定值整定方法 (41)4.3.7 失灵保护过流定值整定方法 (41)5 装置硬件介绍 (41)5.1 硬件概述 (41)5.2 机箱结构与面板布置 (42)5.3 机箱背面布置和插件功能简介 (47)5.3.1 主机插件—— BP320 (48)5.3.2 管理机插件—— BP321 (48)5.3.3 保护单元插件—— BP330 (49)5.3.4 光耦输入、输出和电源检测插件—— BP331 (49)5.3.5 电压闭锁插件—— BP332 (50)5.3.6 出口信号、告警信号插件—— BP333 (50)5.3.7 辅助电流互感器插件—— BP310 (50)5.3.8 辅助电压互感器插件—— BP311 (51)5.3.9 电源模块插件—— BP360、BP361 (51)5.4 装置原理图 (51)6 装置使用说明 (53)6.1 界面显示 (53)6.1.1 主界面 (53)6.1.2 一级界面 (54)6.1.3 二级界面 (60)6.2 装置调试与投运 (64)6.2.1 调试资料准备 (64)6.2.2 试验仪器 (65)6.2.3 通电前检查 (65)6.2.4 上电检查 (65)6.2.5 预设 (66)6.2.6 定值整定 (67)6.2.7 整机调试 (67)6.2.8 投入运行与操作 (73)6.3 注意事项 (74)1 概述1.1 应用范围BP-2B 微机母线保护装置，适用于500KV 及以下电压等级，包括单母线、单母分段、双母线、双母分段以及 211接线在内的各种主接线方式，最大主接线规模为24个间隔（线路、元件和联络开关）。
1.2 保护配置BP-2B 微机母线保护装置可以实现母线差动保护、母联充电保护、母联过流保护、母联失灵（或死区）保护、以及断路器失灵保护出口等功能。
1.3 主要特点● 快速、高灵敏复式比率差动保护，整组动作时间小于12ms ； ● 自适应全波饱和检测器，差动保护在区外饱和时有极强的抗饱和能力，又能快速切除转换性故障，适用于任何按技术要求正确选型的保护电流互感器；● 允许TA 型号、变比不同，TA 变比可以现场设定；● 母线运行方式自适应，电流校验自动纠正刀闸辅助接点的错误； ● 超大的汉字液晶显示，查询、打印、校时等操作，不影响保护运行； ● 完善的事件和运行报文记录，与COMTRADE 兼容的故障录波，录波波形液晶即时显示；● 灵活的后台通讯方式，配有RS-232、RS-422/RS-485通讯接口，支持电力行业标准通讯规约DL/T667-1999（IEC60870-5-103）；采用旋转机柜，插件强弱电分开的新型结构，装置电磁兼容特性满足就地布置运行的要求。
2技术参数2.1 额定参数直流电压： 220V ，110V 允许偏差：-20% ~ +15%交流电压： 100/√3 V交流电流： 5A ，1A频率：50H Z打印机工作电压：交流220V2.2 功耗直流电源回路： < 50W （常态）< 75W （保护动作瞬间）交流电压回路：< 0.5VA/相交流电流回路：< 1 VA/相 (In=5A)< 0.5VA/相 (In=1A)2.3 交流回路过载能力交流电压： 2Un - 持续工作交流电流： 2In - 持续工作30In - 10S40In - 1S2.4 输出接点容量允许长期通过电流: 5A 允许短时通过电流: 10A , 1S2.5 装置内电源工作电源: +5V (±3%)±15V(±3% )出口电源: +24V(±5%)2.6 主要技术指标母差保护整组动作时间: < 12 ms ( 差流Id ≧2倍差流定值 ) 出口保持时间: ≧200 ms ；≧80 ms ( 用于 211接线时 )返回时间： < 40 ms 定值误差: <±5%2.7 环境条件正常工作温度: 0 ~ 40℃ 极限工作温度: -10 ~ 50℃ 贮存与运输: -25 ~ 70℃2.8 电磁兼容2.9 绝缘与耐压2.10 通讯两个RS-232/422/485串行通讯接口通讯规约：电力行业标准DL/T667-1999（IEC60870-5-103）2.11 机械性能工作条件: 振动响应、冲击响应严酷等级为 I级运输条件: 振动耐久、冲击耐久及碰撞检验严酷等级为 I级3装置原理3.1 母线差动保护各种类型的母线保护就其对母线接线方式、电网运行方式、故障类型以及故障点过渡电阻等方面的适应性来说，仍以按电流差动原理构成的母线保护为最佳。
带制动特性的差动继电器（亦即比率差动继电器），采用一次的穿越电流作为制动电流，以克服区外故障时由于电流互感器（以下称TA ）误差而产生的差动不平衡电流，在高压电网中得到了较为广泛的应用。
BP 系列母差保护以此为基础，结合微机数字处理的特点，发展出以分相瞬时值复式比率差动元件为主的一整套电流差动保护方案。
下述各元件判据除非特别说明，都是分相计算，分相判别。
3.1.1 起动元件母线差动保护的起动元件由‘和电流突变量’和‘差电流越限’两个判据组成。
‘和电流’是指母线上所有连接元件电流的绝对值之和∑==mj Ij Ir 1 ；‘差电流’是指所有连接元件电流和的绝对值 ∑==mj Ij Id 1，Ij 为母线上第j 个连接元件的电流。
与传统差动保护不同，微机保护的‘差电流’与‘和电流’不是从模拟电流回路中直接获得，而是通过电流采样值的数值计算求得。
起动元件分相起动，分相返回。
1） 和电流突变量判据，当任一相的和电流突变量大于突变量门坎时，该相起动元件动作。
其表达式为： Idset i r ∆>∆其中r i ∆为和电流瞬时值比前一周波的突变量；Idset ∆为突变量门坎定值。
2）差电流越限判据，当任一相的差电流大于差电流门坎定值时，该相起动元件动作。
其表达式为： Idset Id >其中Id 为分相大差动电流；Idset 为差电流门坎定值。
3）起动元件返回判据，起动元件一旦动作后自动展宽40ms ，再根据起动元件返回判据决定该元件何时返回。
当任一相差电流小于差电流门坎定值的75%时，该相起动元件返回。
其表达式为： Idset Id 75.0<3.1.2 差动元件母线保护差动元件由分相复式比率差动判据和分相突变量复式比率差动判据构成。
1）复式比率差动判据动作表达式为：)1(IdsetId >)2()(Id Ir Kr Id -⨯>其中Idset 为差电流门坎定值，Kr 为复式比率系数（制动系数）。
复式比率差动判据相对于传统的比率制动判据，由于在制动量的计算中引入了差电流，使其在母线区外故障时有极强的制动特性，在母线区内故障时无制动，因此能更明确地区分区外故障和区内故障，图3.1表示复式比率差动元件的动作特性。
图3.1复式比率差动元件动作特性可以参考下表确定复式比率系数Kr的取值，表中Ext为母线区内故障时流出母线的电流占总故障电流的百分比，此时判据应可靠动作；δ为母线区外故障时故障支路电流互感器的误差（其余支路电流互感器的误差忽略不计），此时判据应可靠不动作。
注意，该表数据是仅就复式比率判据的推导所得。
2) 故障分量复式比率差动判据根据叠加原理，故障分量电流有以下特点：a. 母线内部故障时，母线各支路同名相故障分量电流在相位上接近相等（即使故障前系统电源功角摆开）。
b. 理论上，只要故障点过渡电阻不是∞，母线内部故障时故障分量电流的相位关系不会改变。
为有效减少负荷电流对差动保护灵敏度的影响，为进一步减少故障前系统电源功角关系对保护动作特性的影响，提高保护切除经过渡电阻接地故障的能力，本装置采用电流故障分量分相差动构成复式比率差动判据。
故障分量的提取有多种方案，本保护采用的数字算法如下：kii--∆=ki)(()k(N)式中 )(k i 为当前电流采样值；)(N k i -为一个周波前的的采样值。
在故障发生后的一个周波内，其输出能较为准确地反映包括各种谐波分量在内的故障分量。
‘故障分量差电流’∑=∆=∆m j Ij Id 1；‘故障分量和电流’∑=∆=∆mj Ij Ir 1动作表达式为：)1(IdsetId ∆>∆)2()(Id Ir Kr Id ∆-∆⨯>∆)3(IdsetId >)4()(5.0Id Ir Id -⨯>其中Ij ∆为第j 个连接元件的电流故障分量，Idset ∆为故障分量差电流门坎，由Idset 推得；Kr 为复式比率系数（制动系数）。
由于电流故障分量的暂态特性，故障分量复式比率差动判据仅在和电流突变起动后的第一个周波投入，并受使用低制动系数（0.5）的复式比率差动判据闭锁。
