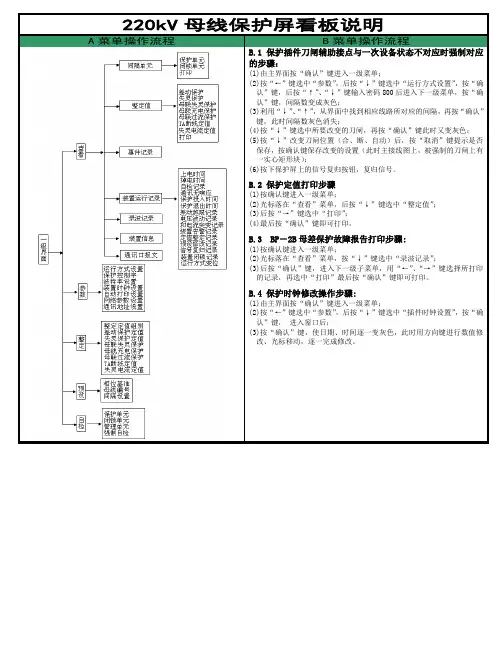

220kV母线保护屏看板说明
A菜单操作流程B菜单操作流程
B.1 保护插件刀闸辅助接点与一次设备状态不对应时强制对应
的步骤：
(1)由主界面按“确认”键进入一级菜单；
(2)按“←”键选中“参数”，后按“↓”键选中“运行方式设置”，按“确
认”键，后按“↑”、“↓”键输入密码800后进入下一级菜单，按“确
认”键，间隔数变成灰色；
(3)利用“↓”、“↑”，从界面中找到相应线路所对应的间隔，再按“确认”
键，此时间隔数灰色消失；
(4)按“↓”键选中所要改变的刀闸，再按“确认”键此时又变灰色；
(5)按“↓”改变刀闸位置（合、断、自动）后，按“取消”键提示是否
保存，按确认键保存改变的设置（此时主接线图上，被强制的刀闸上有
一实心矩形块）；
(6)按下保护屏上的信号复归按钮，复归信号。
B.2 保护定值打印步骤
(1)按确认键进入一级菜单；
(2)光标落在“查看”菜单，后按“↓”键选中“整定值”；
(3)后按“→”键选中“打印”；
(4)最后按“确认”键即可打印。
B.3BP－2B母差保护故障报告打印步骤:
(1)按确认键进入一级菜单；
(2)光标落在“查看”菜单，按“↓”键选中“录波记录”；
(3)后按“确认”键，进入下一级子菜单，用“←”、“→”键选择所打印
的记录，再选中“打印”最后按“确认”键即可打印。
B.4 保护时钟修改操作步骤:
(1)由主界面按“确认”键进入一级菜单；
(2)按“←”键选中“参数”，后按“↓”键选中“插件时钟设置”，按“确
认”键，进入窗口后；
(3)按“确认”键，使日期、时间逐一变灰色，此时用方向键进行数值修
改、光标移动，逐一完成修改。
BP-2B 母差及失灵保护装置使用说明BP-2B 母线差动保护是母线故障时的快速保护，能满足双母线运行灵活的要求。
其在双母线并列运行，单母线运行解列运行，固定联结破坏及倒闸操作过程中均能正确动作，不必进行手动切换。
在双母线并列运时发生母线短路或接地故障时保护动作无时限跳开母联及故障母线上联结的各元件断路器。
在单母线运行时，当母线发生短路或接地故障时保护动作无时限跳开母线上联结的各元件断路器。
BP-2B 微机母差及失灵保护装置装置面板布置图如下图1：图1 BP-2B 母差及失灵保护BP-2B 型微机母线保护装置面板指示灯与按钮说明表:见表1表1 BP-2B 型微机母线保护装置面板指示灯与按钮说明表BP-2B保护装置运行或操作时相应的信号指示灯和界面显示表：见表2BP-2B微机母线保护装置异常信息含义及菜单操作BP-2B微机母线保护装置自检信息含义及处理建议：见下表3表3 BP－2B微机母线保护装置自检信息含义及处理建议BP-2B保护插件异常信息含义及处理建议：见下表4BP-2B母线保护装置告警信号灯处理表：见下表5表5 BP-2B母线保护装置告警信号灯处理表BP-2B微机母线成套保护液晶显示画面总体结构示意图，如下图2：图2 BP－2B微机母线成套保护液晶显示画面总体结构示意图保护插件刀闸辅助接点与一次设备状态不对应时强制对应的步骤：a)由主界面按“确认”键进入一级菜单；b)按“←”键选中“参数”，后按“↓”键选中“运行方式设置”，按“确认”键，后按“↑”、“↓”键输入密码后进入下一级菜单，按“确认”键，间隔数变成灰色；c)利用“↓”、“↑”，从界面中找到相应线路所对应的间隔，再按“确认”键，此时间隔数灰色消失；d)按“↓”键选中所要改变的刀闸，再按“确认”键此时又变灰色；e)按“↓”改变刀闸位置（合、断、自动）后，按“取消”键提示是否保存，按确认键保存改变的设置（此时主接线图上，被强制的刀闸上有一实心矩形块）；f)按下保护屏上的信号复归按钮，复归信号。

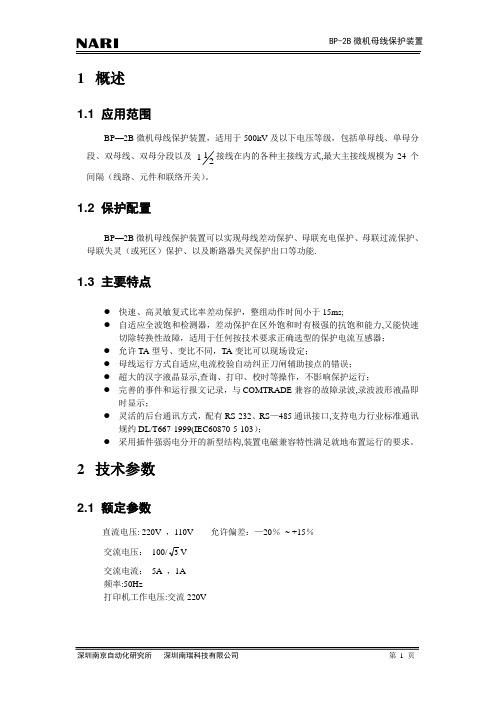

1 概述1.1 应用范围BP —2B 微机母线保护装置，适用于500kV 及以下电压等级，包括单母线、单母分段、双母线、双母分段以及 211接线在内的各种主接线方式,最大主接线规模为24个间隔（线路、元件和联络开关）。
1.2 保护配置BP —2B 微机母线保护装置可以实现母线差动保护、母联充电保护、母联过流保护、母联失灵（或死区）保护、以及断路器失灵保护出口等功能.1.3 主要特点● 快速、高灵敏复式比率差动保护，整组动作时间小于15ms;● 自适应全波饱和检测器，差动保护在区外饱和时有极强的抗饱和能力,又能快速切除转换性故障，适用于任何按技术要求正确选型的保护电流互感器； ● 允许TA 型号、变比不同，TA 变比可以现场设定；● 母线运行方式自适应,电流校验自动纠正刀闸辅助接点的错误； ● 超大的汉字液晶显示,查询、打印、校时等操作，不影响保护运行；● 完善的事件和运行报文记录，与COMTRADE 兼容的故障录波,录波波形液晶即时显示；● 灵活的后台通讯方式，配有RS-232、RS —485通讯接口,支持电力行业标准通讯规约DL/T667-1999(IEC60870-5-103）；● 采用插件强弱电分开的新型结构,装置电磁兼容特性满足就地布置运行的要求。
2 技术参数2.1 额定参数直流电压: 220V ，110V 允许偏差：—20％ ~ +15％ 交流电压： 100/3V 交流电流： 5A ，1A 频率:50Hz打印机工作电压:交流220V2.2 功耗直流电源回路：< 50W （常态）〈75W （保护动作瞬间）交流电压回路：〈0.5V A/相交流电流回路：< 1 V A/相(In=5A)〈0。
5V A/相(In=1A)2.3 交流回路过载能力交流电压: 2Un - 持续工作交流电流：2In —持续工作30In - 10s40In — 1s2.4 输出接点容量允许长期通过电流: 5A允许短时通过电流: 10A ，1s2.5 装置内电源工作电源: +5V (±3％)±15V(±3％）出口电源: +24V(±5％）2.6 主要技术指标母差保护整组动作时间: < 15 ms （差流Id≧2倍差流定值）返回时间: < 40 ms定值误差: <±5％2.7 环境条件正常工作温度：—5℃～＋40℃极限工作温度: —10℃～＋55℃贮存与运输：-25℃~ ＋70℃相对湿度：5％~ 95％大气压力：70kPa ～106kPa2.8 电磁兼容实验项目耐受值参照标准辐射电磁场干扰实验10V/m(25—1000)MH ZGB14598.9，Ⅲ级IEC255—22—3快速瞬变干扰实验4kVGB14598.10,Ⅳ级IEC255-22-41MH Z和100KH Z 脉冲群干扰实验2.5kVGB14598。

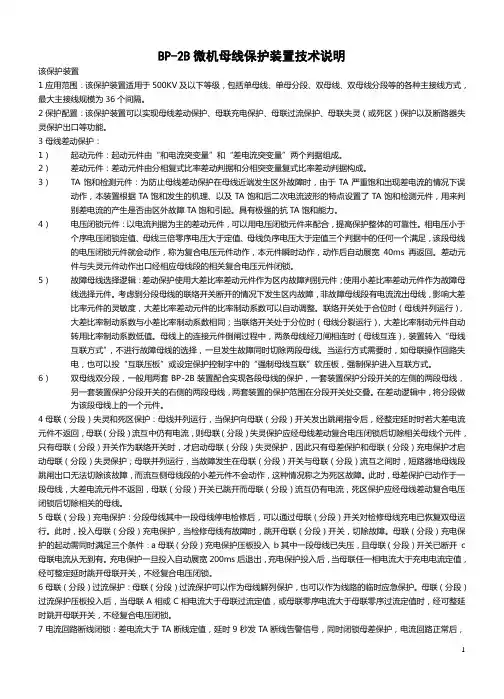

BP-2B微机母线保护装置技术说明该保护装臵1应用范围：该保护装臵适用于500KV及以下等级，包括单母线、单母分段、双母线、双母线分段等的各种主接线方式，最大主接线规模为36个间隔。
2保护配臵：该保护装臵可以实现母线差动保护、母联充电保护、母联过流保护、母联失灵（或死区）保护以及断路器失灵保护出口等功能。
3母线差动保护：1）起动元件：起动元件由“和电流突变量”和“差电流突变量”两个判据组成。
2）差动元件：差动元件由分相复式比率差动判据和分相突变量复式比率差动判据构成。
3）TA饱和检测元件：为防止母线差动保护在母线近端发生区外故障时，由于TA严重饱和出现差电流的情况下误动作，本装臵根据TA饱和发生的机理、以及TA饱和后二次电流波形的特点设臵了TA饱和检测元件，用来判别差电流的产生是否由区外故障TA饱和引起。
具有极强的抗TA饱和能力。
4）电压闭锁元件：以电流判据为主的差动元件，可以用电压闭锁元件来配合，提高保护整体的可靠性。
相电压小于个序电压闭锁定值、母线三倍零序电压大于定值、母线负序电压大于定值三个判据中的任何一个满足，该段母线的电压闭锁元件就会动作，称为复合电压元件动作，本元件瞬时动作，动作后自动展宽40ms再返回。
差动元件与失灵元件动作出口经相应母线段的相关复合电压元件闭锁。
5）故障母线选择逻辑：差动保护使用大差比率差动元件作为区内故障判别元件；使用小差比率差动元件作为故障母线选择元件。
考虑到分段母线的联络开关断开的情况下发生区内故障，非故障母线段有电流流出母线，影响大差比率元件的灵敏度，大差比率差动元件的比率制动系数可以自动调整。
联络开关处于合位时（母线并列运行），大差比率制动系数与小差比率制动系数相同；当联络开关处于分位时（母线分裂运行），大差比率制动元件自动转用比率制动系数低值。
母线上的连接元件倒闸过程中，两条母线经刀闸相连时（母线互连），装臵转入“母线互联方式”，不进行故障母线的选择，一旦发生故障同时切除两段母线。

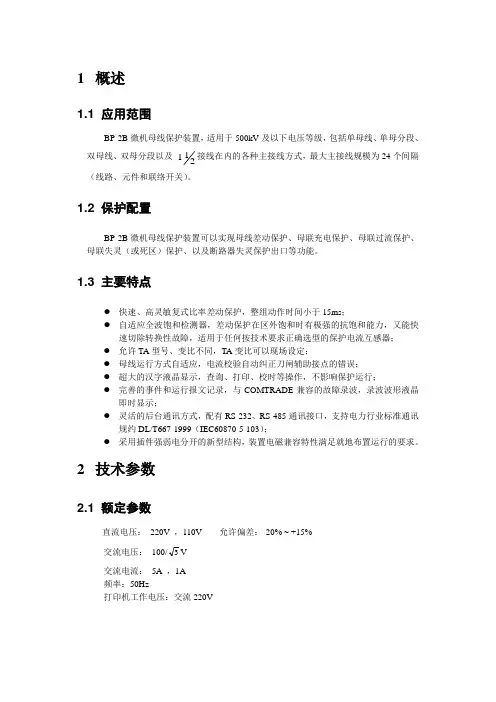

1 概述1.1 应用范围BP-2B 微机母线保护装置，适用于500kV 及以下电压等级，包括单母线、单母分段、双母线、双母分段以及 211接线在内的各种主接线方式，最大主接线规模为24个间隔（线路、元件和联络开关）。
1.2 保护配置BP-2B 微机母线保护装置可以实现母线差动保护、母联充电保护、母联过流保护、母联失灵（或死区）保护、以及断路器失灵保护出口等功能。
1.3 主要特点● 快速、高灵敏复式比率差动保护，整组动作时间小于15ms ；● 自适应全波饱和检测器，差动保护在区外饱和时有极强的抗饱和能力，又能快速切除转换性故障，适用于任何按技术要求正确选型的保护电流互感器； ● 允许TA 型号、变比不同，TA 变比可以现场设定；● 母线运行方式自适应，电流校验自动纠正刀闸辅助接点的错误； ● 超大的汉字液晶显示，查询、打印、校时等操作，不影响保护运行；● 完善的事件和运行报文记录，与COMTRADE 兼容的故障录波，录波波形液晶即时显示；● 灵活的后台通讯方式，配有RS-232、RS-485通讯接口，支持电力行业标准通讯规约DL/T667-1999（IEC60870-5-103）； ● 采用插件强弱电分开的新型结构，装置电磁兼容特性满足就地布置运行的要求。
2 技术参数2.1 额定参数直流电压： 220V ，110V 允许偏差：-20% ~ +15% 交流电压： 100/3V 交流电流： 5A ，1A 频率：50Hz打印机工作电压：交流220V2.2 功耗直流电源回路：< 50W （常态）< 75W （保护动作瞬间）交流电压回路：< 0.5V A/相交流电流回路：< 1 V A/相(In=5A)< 0.5V A/相(In=1A)2.3 交流回路过载能力交流电压：2Un - 持续工作交流电流：2In - 持续工作30In - 10s40In - 1s2.4 输出接点容量允许长期通过电流: 5A允许短时通过电流: 10A , 1s2.5 装置内电源工作电源: +5V (±3%)±15V(±3% )出口电源: +24V(±5%)2.6 主要技术指标母差保护整组动作时间: < 15 ms ( 差流Id≧2倍差流定值) 返回时间: < 40 ms定值误差: <±5%2.7 环境条件正常工作温度: -5℃~ ＋40℃极限工作温度: -10℃~ ＋55℃贮存与运输: -25℃~ ＋70℃相对湿度：5% ~ 95%大气压力：70kPa ~ 106kPa2.8 电磁兼容实验项目耐受值参照标准辐射电磁场干扰实验10V/m(25-1000)MH ZGB14598.9，Ⅲ级IEC255-22-3快速瞬变干扰实验4kVGB14598.10，Ⅳ级IEC255-22-41MH Z和100KH Z 脉冲群干扰实验2.5kVGB14598.13，Ⅲ级IEC255-22-1静电放电实验8kV GB14598.14，Ⅲ级IEC255-22-22.9 绝缘与耐压实验项目耐受值参照标准介质强度实验2kV（有效值）交流，1分钟GB14598.11，Ⅲ级IEC255-22-1冲击电压实验5kV, 1.2/50μs,0.5J标准雷电波GB14598.12，Ⅲ级IEC255-22-22.10 通讯两个RS-232/485串行通讯接口通讯规约：电力行业标准DL/T667-1999（IEC60870-5-103）2.11 机械性能工作条件: 振动响应、冲击响应严酷等级为I级运输条件: 振动耐久、冲击耐久及碰撞检验严酷等级为I级3装置原理3.1 母线差动保护各种类型的母线保护就其对母线接线方式、电网运行方式、故障类型以及故障点过渡电阻等方面的适应性来说，仍以按电流差动原理构成的母线保护为最佳。

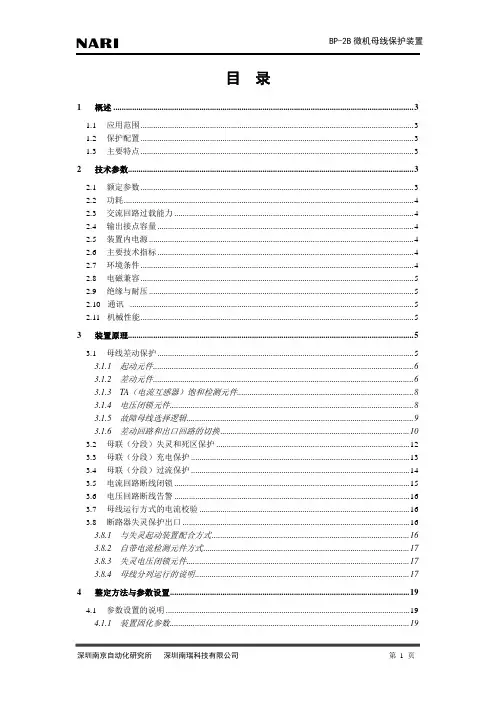

目录1 概述 (3)1.1应用范围 (3)1.2保护配置 (3)1.3主要特点 (3)2 技术参数 (3)2.1额定参数 (3)2.2功耗 (4)2.3交流回路过载能力 (4)2.4输出接点容量 (4)2.5装置内电源 (4)2.6主要技术指标 (4)2.7环境条件 (4)2.8电磁兼容 (5)2.9绝缘与耐压 (5)2.10通讯 (5)2.11机械性能 (5)3 装置原理 (5)3.1母线差动保护 (5)3.1.1 起动元件 (6)3.1.2 差动元件 (6)3.1.3 TA（电流互感器）饱和检测元件 (8)3.1.4 电压闭锁元件 (8)3.1.5 故障母线选择逻辑 (9)3.1.6 差动回路和出口回路的切换 (10)3.2母联（分段）失灵和死区保护 (12)3.3母联（分段）充电保护 (13)3.4母联（分段）过流保护 (14)3.5电流回路断线闭锁 (15)3.6电压回路断线告警 (16)3.7母线运行方式的电流校验 (16)3.8断路器失灵保护出口 (16)3.8.1 与失灵起动装置配合方式 (16)3.8.2 自带电流检测元件方式 (17)3.8.3 失灵电压闭锁元件 (17)3.8.4 母线分列运行的说明 (17)4 整定方法与参数设置 (19)4.1参数设置的说明 (19)4.1.1 装置固化参数 (19)4.1.2 装置系统参数 (19)4.1.3 装置使用参数 (20)4.2整定值清单 (21)4.3整定方法 (22)4.3.1 母差保护定值整定方法 (22)4.3.2 断路器失灵保护出口定值整定方法 (24)4.3.3 母联失灵保护定值整定方法 (25)4.3.4 充电保护定值整定方法 (25)4.3.5 母联过流保护定值整定方法 (25)4.3.6 TA断线定值整定方法 (25)4.3.7 失灵保护过流定值整定方法 (25)5 装置硬件介绍 (26)5.1硬件概述 (26)5.2机箱结构与面板布置 (26)5.3机箱背面布置和插件功能简介 (29)5.3.1 主机插件—— BP320 (31)5.3.2 管理机插件—— BP321 (31)5.3.3 保护单元插件—— BP330 (31)5.3.4 光耦输入、输出和电源检测插件—— BP331 (31)5.3.5 电压闭锁插件—— BP332 (32)5.3.6 出口信号、告警信号插件—— BP333 (32)5.3.7 辅助电流互感器插件—— BP310 (32)5.3.8 辅助电压互感器插件—— BP311 (32)5.3.9 电源模块插件—— BP360、BP361 (32)5.4装置原理图 (32)6 装置使用说明 (34)6.1界面显示 (34)6.1.1 主界面 (34)6.1.2 一级界面 (35)6.1.3 二级界面 (38)6.2装置调试与投运 (40)6.2.1 调试资料准备 (40)6.2.2 试验仪器 (41)6.2.3 通电前检查 (41)6.2.4 上电检查 (41)6.2.5 预设 (41)6.2.6 定值整定 (42)6.2.7 整机调试 (42)6.2.8 投入运行与操作 (46)6.3注意事项 (47)1 概述1.1 应用范围BP-2B 微机母线保护装置，适用于500KV 及以下电压等级，包括单母线、单母分段、双母线、双母分段以及 211接线在内的各种主接线方式，最大主接线规模为36个间隔（线路、元件和联络开关）。
