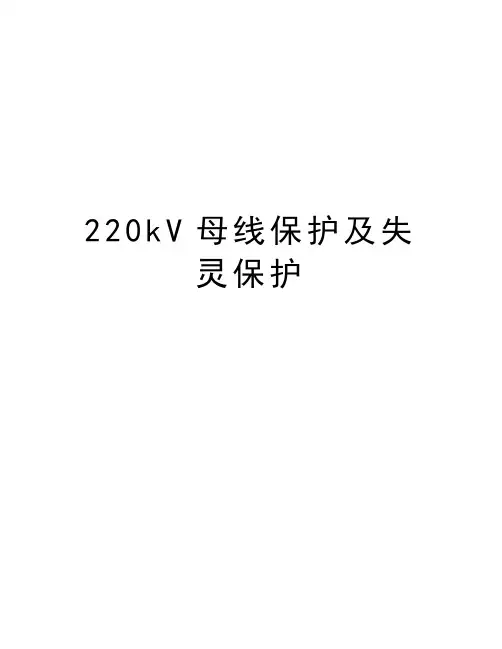

220k V母线保护及失灵保护220kV母线保护及失灵保护第一节 220kV母线保护及失灵保护的现场配置本站220kV母线保护是采用了两套功能完全一样且又相互独立的深圳南瑞产BP-2B型微机母线保护装置。

BP-2B型微机母线保护装置采用比率制动特性的差动保护原理，结合微机数字处理的特点，发展出以分相瞬时值复式比率差动元件为主的一整套电流差动保护方案，完成差动保护，复合电压闭锁，人机接口等功能。

差动保护箱中设置大差电流元件，各段母线小差电流元件，母联（分段）充电保护，CT断线闭锁元件，CT饱和及检测元件，母线运行方式的自动识别等，电压闭锁箱包括母线保护的复合电压元件、PT 断线告警等功能。

220kV失灵保护是采用了深圳南瑞的BP-2B型微机断路器失灵保护，其保护与220kV母线保护没有任何关系，是独立的一套断路器失灵保护，保护由一套失灵保护装置和一套电压闭锁装置组成，具有断路器失灵保护，复合电压闭锁，运行方式自动识别其开关量，交流电流、电压的输入实时监测等功能。

本站220kV失灵保护的启动方式有以下几种：1．母线所连线路断路器失灵时启动方式：当母线所连的某线路断路器失灵时，由该线路或元件的失灵起动装置提供一个失灵起动接点给本装置。

本装置检测到某一失灵起动接点闭合后，起动该断路器所连的母线段失灵出口逻辑，经失灵复合电压闭锁，按可整定的‘失灵出口短延时（0.2S）’跳开联络开关，‘失灵出口长延时0.25S）’跳开该母线连接的所有断路器。

2．＃1母联2012断路器失灵时启动方式：由母联2012保护的失灵起动装置提供一个失灵起动接点给本装置。

本装置检测到母联2012失灵起动接点闭合后，起动2012断路器失灵出口逻辑，当母联电流大于母联失灵定值，经失灵复合电压闭锁，按可整定的‘母联失灵延时’跳开Ⅰ母线和Ⅱ母线连接的所有断路器。

3．母联2025开关失灵时启动方式：本装置检测到母联2025失灵起动接点(在母差保护屏)闭合后，起动该断路器失灵出口逻辑，当母联电流大于母联失灵定值，经失灵复合电压闭锁，按可整定的‘母联失灵延时’跳开Ⅱ母线和Ⅴ母线上的所有断路器。

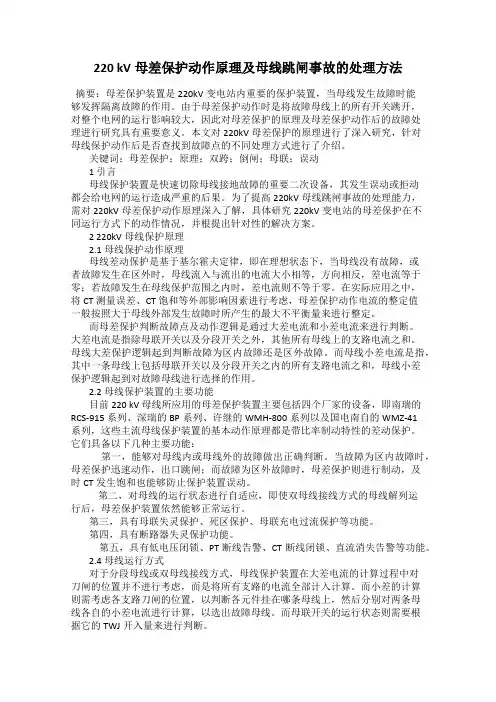

220 kV母差保护动作原理及母线跳闸事故的处理方法摘要：母差保护装置是220kV变电站内重要的保护装置，当母线发生故障时能够发挥隔离故障的作用。

由于母差保护动作时是将故障母线上的所有开关跳开，对整个电网的运行影响较大，因此对母差保护的原理及母差保护动作后的故障处理进行研究具有重要意义。

本文对220kV母差保护的原理进行了深入研究，针对母线保护动作后是否查找到故障点的不同处理方式进行了介绍。

关键词：母差保护；原理；双跨；倒闸；母联；误动1 引言母线保护装置是快速切除母线接地故障的重要二次设备，其发生误动或拒动都会给电网的运行造成严重的后果。

为了提高220kV母线跳闸事故的处理能力，需对220kV母差保护动作原理深入了解，具体研究220kV变电站的母差保护在不同运行方式下的动作情况，并根提出针对性的解决方案。

2 220kV母线保护原理2.1 母线保护动作原理母线差动保护是基于基尔霍夫定律，即在理想状态下，当母线没有故障，或者故障发生在区外时，母线流入与流出的电流大小相等，方向相反，差电流等于零；若故障发生在母线保护范围之内时，差电流则不等于零。

在实际应用之中，将CT 测量误差、CT 饱和等外部影响因素进行考虑，母差保护动作电流的整定值一般按照大于母线外部发生故障时所产生的最大不平衡量来进行整定。

而母差保护判断故障点及动作逻辑是通过大差电流和小差电流来进行判断。

大差电流是指除母联开关以及分段开关之外，其他所有母线上的支路电流之和。

母线大差保护逻辑起到判断故障为区内故障还是区外故障。

而母线小差电流是指，其中一条母线上包括母联开关以及分段开关之内的所有支路电流之和，母线小差保护逻辑起到对故障母线进行选择的作用。

2.2 母线保护装置的主要功能目前220 kV 母线所应用的母差保护装置主要包括四个厂家的设备，即南瑞的RCS-915 系列、深瑞的BP系列、许继的WMH-800系列以及国电南自的WMZ-41系列，这些主流母线保护装置的基本动作原理都是带比率制动特性的差动保护。

纵联保护原理一、纵联保护：高频保护是利用某种通信设备将输电线路两端或各端的保护装置纵向连接起来，将各端的电气量（电流、功率方向等）传送到对端，将各端的电气量进行比较，以判断故障在本线路范围内还是范围外，从而决定是否切除被保护线路。

二、相差高频保护原理：（已经退出主流，不做解释）相差高频保护作为过去四统一保护来说，占据了很长一段时间的主导地位，随着微机保护的发展，相差高频保护已经退出实际运行。

相差高频保护是直接比较被保护线路两侧电流的相位的一种保护。

如果规定每一侧电流的正方向都是从母线流向线路，则在正常和外部短路故障时，两侧电流的相位差为180°。

在内部故障时，如果忽略两端电动势相量之间的相位差，则两端电流的相位差为零，所以应用高频信号将工频电流的相位关系传送到对侧，装在线路两侧的保护装置，根据所接收到的代表两侧电流相位的高频信号，当相位角为零时，保护装置动作，使两侧断路器同时跳闸，从而达到快速切除故障的目的。

侧电流侧电流侧电流侧电流启动元件：判断系统是否发生故障，发生故障才启动发信并开放比相。

操作元件：将被保护线路工频三相电流变换为单相操作电压，控制收发信机正半波发信，负半波停信。

作为相差高频保护，其启动定值有两个，一个低定值启动发信，另一个高定值启动比相，采取两次比相，延长了保护动作时间。

对高频收发信机调制的操作方波要求较高，区外故障时怕出现比相缺口引起误跳闸，因此被现有的方向高频所取代。

二、闭锁式高频保护原理方向纵联保护是由线路两侧的方向元件分别对故障的方向作出判断，然后通过高频信号作出综合的判断，即对两侧的故障方向进行比较以决定是否跳闸。

一般规定从母线指向线路的方向为正方向，从线路指向母线的方向为反方向。

闭锁式方向纵联保护的工作方式是当任一侧正方向元件判断为反方向时，不仅本侧保护不跳闸，而且由发信机发出高频信号，对侧收信机接收后就输出脉冲闭锁该侧保护。

在外部故障时是近故障侧的正方向元件判断为反方向故障，所以是近故障侧闭锁远离故障侧；在内部故障时两侧正方向元件都判断为正方向，都不发送高频信号，两侧收信机接收不到高频信号，也就没有输出脉冲去闭锁保护，于是两侧方向元件均作用于跳闸。

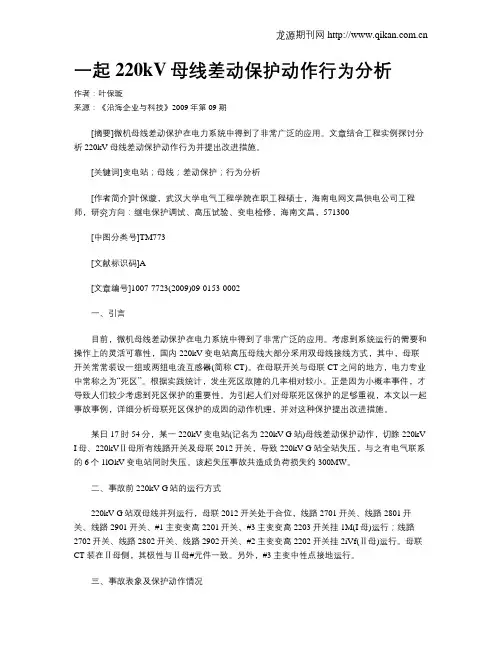

一起220kV母线差动保护动作行为分析作者：叶保璇来源：《沿海企业与科技》2009年第09期[摘要]微机母线差动保护在电力系统中得到了非常广泛的应用。

文章结合工程实例探讨分析220kV母线差动保护动作行为并提出改进措施。

[关键词]变电站；母线；差动保护；行为分析[作者简介]叶保璇，武汉大学电气工程学院在职工程硕士，海南电网文昌供电公司工程师，研究方向：继电保护调试、高压试验、变电检修，海南文昌，571300[中图分类号]TM773[文献标识码]A[文章编号]1007-7723(2009)09-0153-0002一、引言目前，微机母线差动保护在电力系统中得到了非常广泛的应用。

考虑到系统运行的需要和操作上的灵活可靠性，国内220kV变电站高压母线大部分采用双母线接线方式，其中，母联开关常常装设一组或两组电流互感器(简称CT)。

在母联开关与母联CT之间的地方，电力专业中常称之为“死区”。

根据实践统计，发生死区故障的几率相对较小。

正是因为小概率事件，才导致人们较少考虑到死区保护的重要性。

为引起人们对母联死区保护的足够重视，本文以一起事故事例，详细分析母联死区保护的成因的动作机理，并对这种保护提出改进措施。

某日17时54分，某一220kV变电站(记名为220kV G站)母线差动保护动作，切除220kV I母、220kVⅡ母所有线路开关及母联2012开关，导致220kV G站全站失压，与之有电气联系的6个1lOkV变电站同时失压。

该起失压事故共造成负荷损失约300MW。

二、事故前220kV G站的运行方式220kV G站双母线并列运行，母联2012开关处于合位，线路2701开关、线路2801开关、线路2901开关、#1主变变高2201开关、#3主变变高2203开关挂1M(I母)运行；线路2702开关、线路2802开关、线路2902开关、#2主变变高2202开关挂2iVf(Ⅱ母)运行。

母联CT装在Ⅱ母侧，其极性与Ⅱ母#元件一致。

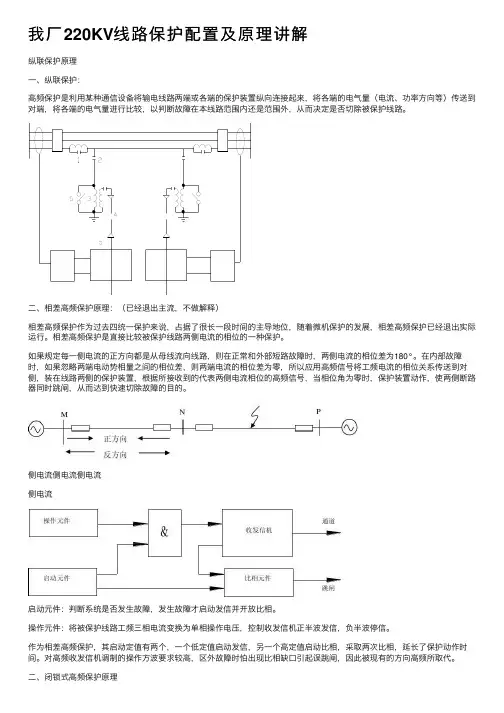

我⼚220KV线路保护配置及原理讲解纵联保护原理⼀、纵联保护：⾼频保护是利⽤某种通信设备将输电线路两端或各端的保护装置纵向连接起来，将各端的电⽓量（电流、功率⽅向等）传送到对端，将各端的电⽓量进⾏⽐较，以判断故障在本线路范围内还是范围外，从⽽决定是否切除被保护线路。
