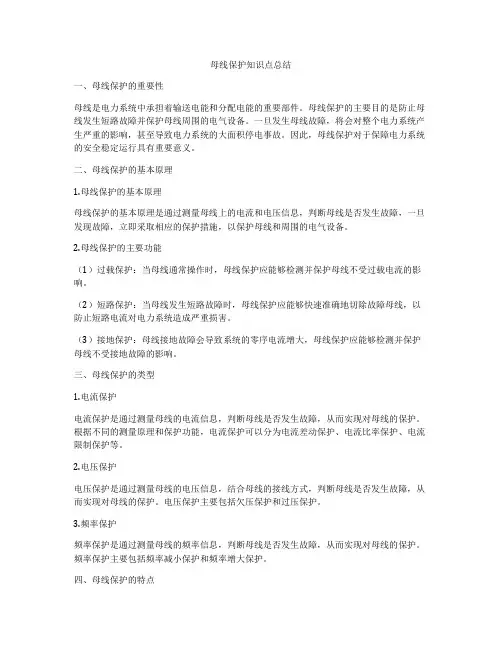

母线保护简介

母线保护原理与配置母线保护是电力系统中非常重要的部分，它的作用是保护母线系统免受过电流、过电压等异常情况的影响，确保电力系统的安全稳定运行。

母线是电力系统中连接各种电气设备的主要导线，是电能的主要集中输电通道，因此母线的可靠性和安全性对整个电力系统至关重要。

母线保护的原理主要包括过流保护、过电压保护、短路保护等。

过流保护是最常见的母线保护方式，其原理是通过检测母线上的电流，当电流超过设定值时，保护装置将对电流进行保护动作，切断电路，保护母线系统不受过电流的影响。

过电压保护则是针对母线系统可能出现的过电压情况，通过检测电压，当电压超过设定值时，保护装置将切断电路，保护母线系统。

短路保护则是针对母线系统可能出现的短路故障，保护装置会检测母线电流的突变情况，及时切断电路，保护母线系统。

母线保护的配置需要考虑到电力系统的整体结构，母线的电流负荷情况，以及系统的安全性要求。

一般来说，母线保护系统应包括主保护和备用保护两个部分，主保护通常采用电流互感器或电流变压器等装置进行电流检测，备用保护则是为了保证在主保护失效时，系统仍能得到保护。

母线保护的配置还应考虑到保护的速度、可靠性和抗干扰能力，保证保护系统的准确性和及时性。

在实际的母线保护配置中，还需考虑到电力系统的运行环境、负荷情况、系统的拓扑结构等因素，选择合适的保护装置和保护参数，保证母线系统的安全稳定运行。

此外，母线保护的配置还需要考虑到保护的整体性，保护系统的协调性，保护的通信联动等方面，保证母线保护系统的全面性和系统性。

总的来说，母线保护的原理与配置是电力系统保护的重要组成部分，保护的准确性和及时性对电力系统的安全运行至关重要。

在母线保护的配置过程中，需要全面考虑电力系统的运行情况，保护的灵活性和可靠性，保护系统的协调性，保护的整体性，保护的速度和抗干扰能力等因素，保证母线系统的安全性和稳定性，保护电力系统的安全运行。

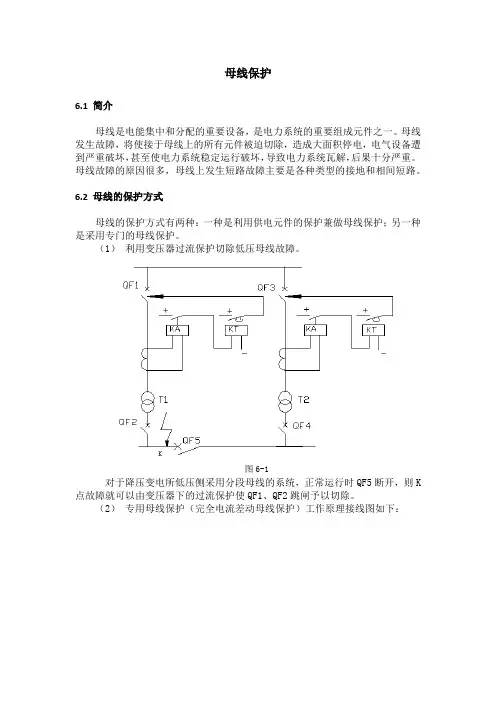

母线保护6.1 简介母线是电能集中和分配的重要设备，是电力系统的重要组成元件之一。

母线发生故障，将使接于母线上的所有元件被迫切除，造成大面积停电，电气设备遭到严重破坏，甚至使电力系统稳定运行破坏，导致电力系统瓦解，后果十分严重。

母线故障的原因很多，母线上发生短路故障主要是各种类型的接地和相间短路。

6.2 母线的保护方式母线的保护方式有两种：一种是利用供电元件的保护兼做母线保护；另一种是采用专门的母线保护。

（1）利用变压器过流保护切除低压母线故障。

图6-1对于降压变电所低压侧采用分段母线的系统，正常运行时QF5断开，则K 点故障就可以由变压器下的过流保护使QF1、QF2跳闸予以切除。

（2）专用母线保护（完全电流差动母线保护）工作原理接线图如下：图6-2在正常运行或外部故障时，流入差动继电器的电流为不平衡电流；在母线故障时，流入差动继电器的电流为故障点短路电流的二次值，该电流足够使差动继电器动作而起动出口继电器，使断路器QF1、QF2、QF3跳闸。

6.3 双母线同时运行时母线保护双母线同时运行时，要求母线保护具有选择故障母线的能力。

它由三组差动保护组成。

第一组由L1、L2、母联及继电器KD1组成，KD1为I母线故障选择元件。

KD1动作后，作用于断路器QF1、QF2跳闸。

第二组由L3、L4、母联及差动继电器KD2组成。

KD2为∏母线故障选择元件。

KD2动作后，作用于QF3、QF4跳闸。

第三组由L1、L4及差动继电器、KD3组成，反映两组母线上的故障，并作为整个保护的起动元件，KD3起动后作用于母联断路器QF5跳闸。

保护情况说明如下：（1）当元件固定连接方式下外部短路时，流经KD1～KD3的电流均为不平衡电流，保护装置已从整定值上躲过，故保护不会动作。

元件固定连接且Ⅰ母线故障时，KD1,KD3通过短路点全部短路电流而起动，并作用于QF1,QF2,QF5跳闸，切除故障Ⅰ母线。

（2）当元件固定连接破坏后（例如Ⅰ母线上一个元件倒换到Ⅱ母线上运行），发生外部短路时，起动元件中KD3中流过不平衡电流，因此保护不会误动作。

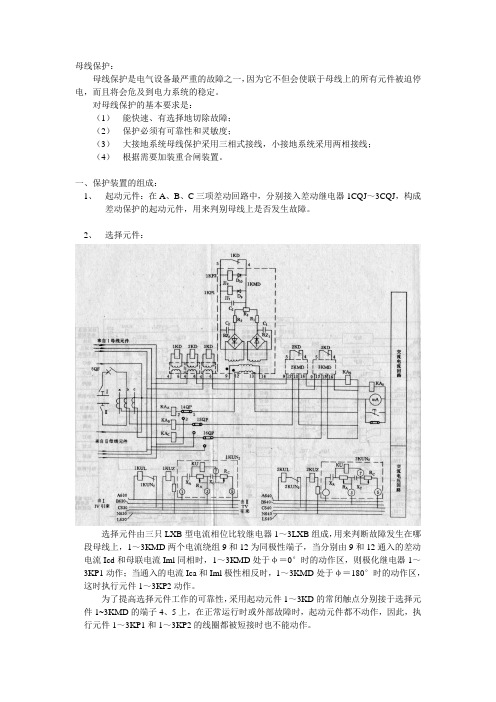

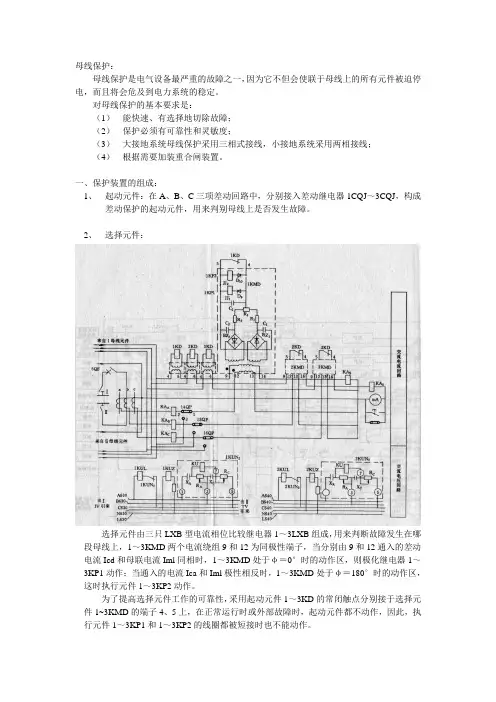

母线保护：母线保护是电气设备最严重的故障之一，因为它不但会使联于母线上的所有元件被迫停电，而且将会危及到电力系统的稳定。

对母线保护的基本要求是：（1）能快速、有选择地切除故障；（2）保护必须有可靠性和灵敏度；（3）大接地系统母线保护采用三相式接线，小接地系统采用两相接线；（4）根据需要加装重合闸装置。

一、保护装置的组成：1、起动元件：在A、B、C三项差动回路中，分别接入差动继电器1CQJ～3CQJ，构成差动保护的起动元件，用来判别母线上是否发生故障。

2、选择元件：选择元件由三只LXB型电流相位比较继电器1～3LXB组成，用来判断故障发生在哪段母线上，1～3KMD两个电流绕组9和12为同极性端子，当分别由9和12通入的差动电流Icd和母联电流Iml同相时，1～3KMD处于φ＝0°时的动作区，则极化继电器1～3KP1动作；当通入的电流Ica和Iml极性相反时，1～3KMD处于φ＝180°时的动作区，这时执行元件1～3KP2动作。

为了提高选择元件工作的可靠性，采用起动元件1～3KD的常闭触点分别接于选择元件1~3KMD的端子4、5上，在正常运行时或外部故障时，起动元件都不动作，因此，执行元件1～3KP1和1～3KP2的线圈都被短接时也不能动作。

当母线故障时，由于起动元件1～3KD起动，则1～3KD的常闭接点断开，将相应的1～3KMD的闭锁解除，根据比较的结果，便可决定1～3KP1动作还是1～3KP2动作。

3、直流回路断线信号装置：为了监视交流电流回路断线闭锁继电器1BSJ，在直流回路断线或两个常闭触点1BSJ2、1BSJ3接触不良时闭锁出口回路。

4、复合电压闭锁回路：为了防止正常运行时保护装置误动，装设了复合电压闭锁装置，其组成如下：（1）I段母线中，低压继电器1YL，零序电压继电器1Y0J和中间继电器1YZJ、3YZJ、5YZJ；（2）II段母线中，低压继电器2YL，零序电压继电器2Y0J和中间继电器2YZJ、4YZJ、6YZJ。

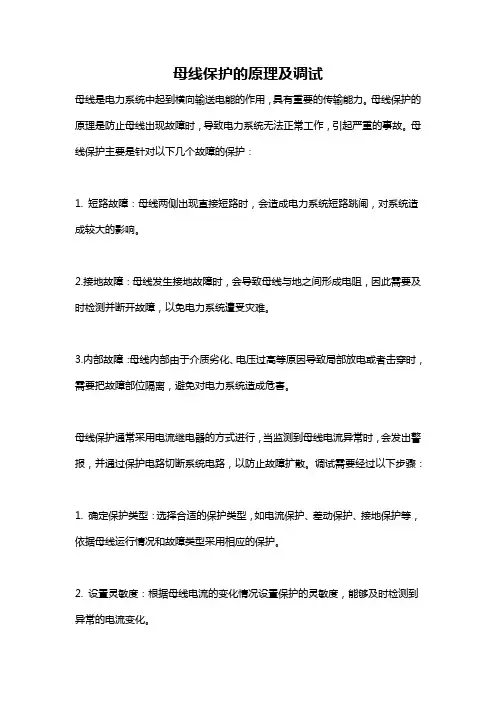

母线保护的原理及调试
母线是电力系统中起到横向输送电能的作用，具有重要的传输能力。

母线保护的原理是防止母线出现故障时，导致电力系统无法正常工作，引起严重的事故。

母线保护主要是针对以下几个故障的保护：
1. 短路故障：母线两侧出现直接短路时，会造成电力系统短路跳闸，对系统造成较大的影响。

2.接地故障：母线发生接地故障时，会导致母线与地之间形成电阻，因此需要及时检测并断开故障，以免电力系统遭受灾难。

3.内部故障：母线内部由于介质劣化、电压过高等原因导致局部放电或者击穿时，需要把故障部位隔离，避免对电力系统造成危害。

母线保护通常采用电流继电器的方式进行，当监测到母线电流异常时，会发出警报，并通过保护电路切断系统电路，以防止故障扩散。

调试需要经过以下步骤：
1. 确定保护类型：选择合适的保护类型，如电流保护、差动保护、接地保护等，依据母线运行情况和故障类型采用相应的保护。

2. 设置灵敏度：根据母线电流的变化情况设置保护的灵敏度，能够及时检测到异常的电流变化。

3. 调整区域参数：当母线保护范围较大时，需要将保护范围分成若干个区域进行保护，需要调整不同区域的参数，确保保护的准确性。

4. 检查计时器：保护计时器的调整也非常重要，可以保证保护速度的准确性。

5. 并联进行：如果有多个母线保护连接在一起，需要进行并联调试，确保系统运行的稳定性。

6. 测试程序：最后，需要根据测试程序进行调试，检查保护是否准确、是否可以正常工作。

母线保护(一)与其她的主设备保护相比,母线保护的要求更为苛刻。

当变电站母线发生故障时,如不及时切除故障,将会损坏众多电力设备,破坏系统的稳定性,甚至导致电力系统瓦解。

如果母线保护拒动,也会造成大面积的停电。

因此,设置动作可靠、性能良好的母线保护,使之能迅速有选择地切除故障就是非常必要的。

常见的母线故障有:绝缘子对地闪络、雷击、运行人员误操作、母线电压与电流互感器故障等。

在大型发电厂及变电站的母线保护装置中,通常配置有母线差动保护、母线充电保护、母联失灵保护、母联死区保护、母联过流保护、母联非全相保护、其她断路器失灵保护等。

其中,最为主要的就是母差保护。

一下着重了解母线差动保护的相关内容。

1、母差保护的原理与线路差动保护相同,母线差动保护的基本原理也就是基于基尔霍夫定律:在母线正常运行及外部故障时,各线路流入母线的电流与流出母线的电流相等,各线路的电流向量与为零;当母线上发生故障时,各线路电流均流向故障点,其向量与(差动电流)不再等于零,满足一定条件后,出口跳开相应开关。

母线差动保护,由ABC三相分相差动元件构成。

每相差动元件由小差差动元件及大差差动元件构成。

大差元件用于判断就是否为母线故障,小差元件用于选择出故障具体在哪一条母线。

为了提高保护的可靠性,在保护中与设置有起动元件、复合电压闭锁元件、CT回路断线闭锁元件等。

2、差动保护的动作方程首先规定CT的正极性端在母线侧,一次电流参考方向由线路流向母线为正方向。

差动电流:指所有母线上连接元件的电流与的绝对值;制动电流:指所有母线上连接元件的电流的绝对值之与。

以如图的双母线接线方式的大差为例。

差动电流与制动电流为:⎪⎩⎪⎨⎧+++=+++=制动电流..差动电流....4321r4321dIIIIIIIIII差动继电器的动作特性一般如下图。

蓝色区域为非动作区,红色区域为动作区。

这种动作特性称作比率制动特性。

动作逻辑的数学表达式也在图中给出。

此动作方程式适用于南瑞继保RCS-915及许继电气WMH-800A母线保护装置。

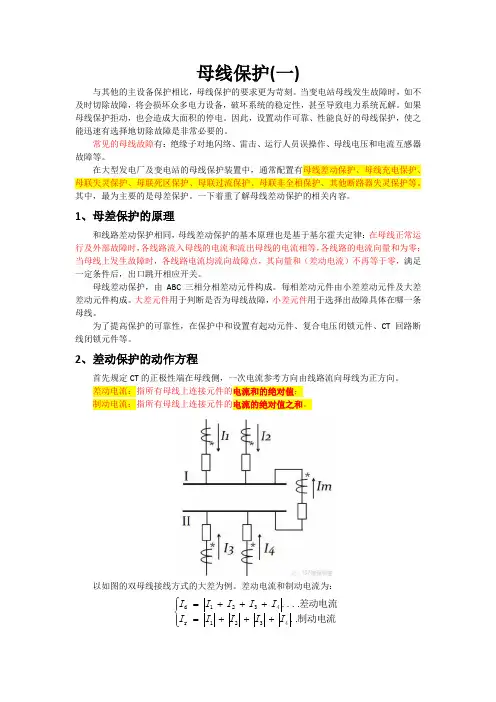

母线保护(一)与其他的主设备保护相比，母线保护的要求更为苛刻。

当变电站母线发生故障时，如不及时切除故障，将会损坏众多电力设备，破坏系统的稳定性，甚至导致电力系统瓦解。

如果母线保护拒动，也会造成大面积的停电。

因此，设置动作可靠、性能良好的母线保护，使之能迅速有选择地切除故障是非常必要的。

常见的母线故障有：绝缘子对地闪络、雷击、运行人员误操作、母线电压和电流互感器故障等。

在大型发电厂及变电站的母线保护装置中，通常配置有母线差动保护、母线充电保护、母联失灵保护、母联死区保护、母联过流保护、母联非全相保护、其他断路器失灵保护等。

其中，最为主要的是母差保护。

一下着重了解母线差动保护的相关内容。

1、母差保护的原理和线路差动保护相同，母线差动保护的基本原理也是基于基尔霍夫定律：在母线正常运行及外部故障时，各线路流入母线的电流和流出母线的电流相等，各线路的电流向量和为零；当母线上发生故障时，各线路电流均流向故障点，其向量和（差动电流）不再等于零，满足一定条件后，出口跳开相应开关。

母线差动保护，由ABC 三相分相差动元件构成。

每相差动元件由小差差动元件及大差差动元件构成。

大差元件用于判断是否为母线故障，小差元件用于选择出故障具体在哪一条母线。

为了提高保护的可靠性，在保护中和设置有起动元件、复合电压闭锁元件、CT 回路断线闭锁元件等。

2、差动保护的动作方程首先规定CT 的正极性端在母线侧，一次电流参考方向由线路流向母线为正方向。

差动电流：指所有母线上连接元件的电流和的绝对值；制动电流：指所有母线上连接元件的电流的绝对值之和。

以如图的双母线接线方式的大差为例。

差动电流和制动电流为：⎪⎩⎪⎨⎧+++=+++=制动电流..差动电流....4321r 4321d I I I I II I I I I差动继电器的动作特性一般如下图。

蓝色区域为非动作区，红色区域为动作区。

这种动作特性称作比率制动特性。

动作逻辑的数学表达式也在图中给出。
