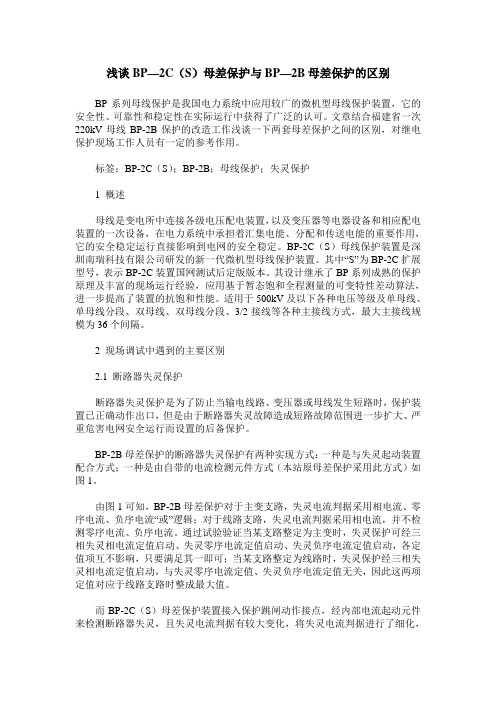

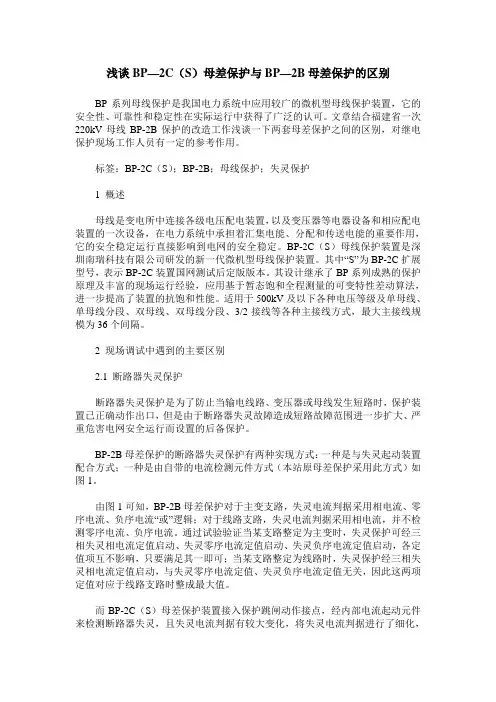

浅谈BP—2C（S）母差保护与BP—2B母差保护的区别BP系列母线保护是我国电力系统中应用较广的微机型母线保护装置，它的安全性、可靠性和稳定性在实际运行中获得了广泛的认可。
文章结合福建省一次220kV母线BP-2B保护的改造工作浅谈一下两套母差保护之间的区别，对继电保护现场工作人员有一定的参考作用。
标签：BP-2C（S）；BP-2B；母线保护；失灵保护1 概述母线是变电所中连接各级电压配电装置，以及变压器等电器设备和相应配电装置的一次设备，在电力系统中承担着汇集电能、分配和传送电能的重要作用，它的安全稳定运行直接影响到电网的安全稳定。
BP-2C（S）母线保护装置是深圳南瑞科技有限公司研发的新一代微机型母线保护装置。
其中“S”为BP-2C扩展型号，表示BP-2C装置国网测试后定版版本。
其设计继承了BP系列成熟的保护原理及丰富的现场运行经验，应用基于暂态饱和全程测量的可变特性差动算法，进一步提高了装置的抗饱和性能。
适用于500kV及以下各种电压等级及单母线、单母线分段、双母线、双母线分段、3/2接线等各种主接线方式，最大主接线规模为36个间隔。
2 现场调试中遇到的主要区别2.1 断路器失灵保护断路器失灵保护是为了防止当输电线路、变压器或母线发生短路时，保护装置已正确动作出口，但是由于断路器失灵故障造成短路故障范围进一步扩大、严重危害电网安全运行而设置的后备保护。
BP-2B母差保护的断路器失灵保护有两种实现方式：一种是与失灵起动装置配合方式；一种是由自带的电流检测元件方式（本站原母差保护采用此方式）如图1。
由图1可知，BP-2B母差保护对于主变支路，失灵电流判据采用相电流、零序电流、负序电流“或”逻辑；对于线路支路，失灵电流判据采用相电流，并不检测零序电流、负序电流。
通过试验验证当某支路整定为主变时，失灵保护可经三相失灵相电流定值启动、失灵零序电流定值启动、失灵负序电流定值启动，各定值项互不影响，只要满足其一即可；当某支路整定为线路时，失灵保护经三相失灵相电流定值启动，与失灵零序电流定值、失灵负序电流定值无关，因此这两项定值对应于线路支路时整成最大值。

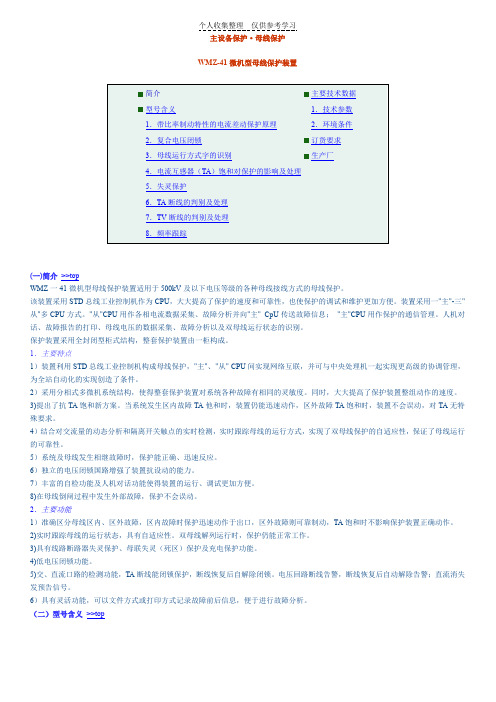

主设备保护·母线保护WMZ-41微机型母线保护装置(一)简介>>topWMZ一41微机型母线保护装置适用于500kV及以下电压等级的各种母线接线方式的母线保护。
该装置采用STD总线工业控制机作为CPU，大大提高了保护的速度和可靠性，也使保护的调试和维护更加方便。
装置采用一"主"-三"从"多CPU方式。
"从"CPU用作各相电流数据采集、故障分析并向"主" CpU传送故障信息；"主"CPU用作保护的通信管理。
人机对话、故障报告的打印、母线电压的数据采集、故障分析以及双母线运行状态的识别。
保护装置采用全封闭型柜式结构，整套保护装置由一柜构成。
1．主要特点1）装置利用STD总线工业控制机构成母线保护，"主"、"从" CPU间实现网络互联，并可与中央处理机一起实现更高级的协调管理，为全站自动化的实现创造了条件。
2）采用分相式多微机系统结构，使得整套保护装置对系统各种故障有相同的灵敏度。
同时，大大提高了保护装置整组动作的速度。
3)提出了抗TA饱和新方案。
当系统发生区内故障TA他和时，装置仍能迅速动作，区外故障TA饱和时，装置不会误动，对TA无特殊要求。
4）结合对交流量的动态分析和隔离开关触点的实时检测，实时跟踪母线的运行方式，实现了双母线保护的自适应性，保证了母线运行的可靠性。
5）系统及母线发生相继故障时，保护能正确、迅速反应。
6）独立的电压闭锁国路增强了装置抗设动的能力。
7）丰富的自检功能及人机对话功能使得装置的运行、调试更加方便。
8)在母线倒闸过程中发生外部故障，保护不会误动。
2．主要功能1）准确区分母线区内、区外故障，区内故障时保护迅速动作于出口，区外故障则可靠制动，TA饱和时不影响保护装置正确动作。
2)实时跟踪母线的运行状态，具有自适应性。
1 概述 (3)1.1 应用范围 (3)1.2 保护配置 (3)1.3 主要特点 (3)2 技术参数 (3)2.1 额定参数 (3)2.2 功耗 (4)2.3 交流回路过载能力 (4)2.4 输出接点容量 (4)2.5 装置内电源 (4)2.6 主要技术指标 (4)2.7 环境条件 (4)2.8 电磁兼容 (5)2.9 绝缘与耐压 (5)2.10 通讯 (5)2.11 机械性能 (5)3 装置原理 (5)3.1 母线差动保护 (5)3.1.1 起动元件 (6)3.1.2 差动元件 (6)3.1.3 TA（电流互感器）饱和检测元件 (8)3.1.4 电压闭锁元件 (8)3.1.5 故障母线选择逻辑 (9)3.1.6 差动回路和出口回路的切换 (10)3.2 母联（分段）失灵和死区保护 (12)3.3 母联（分段）充电保护 (13)3.4 母联（分段）过流保护 (14)3.5 电流回路断线闭锁 (15)3.6 电压回路断线告警 (16)3.7 母线运行方式的电流校验 (16)3.8 断路器失灵保护出口 (16)3.8.1 与失灵起动装置配合方式 (16)3.8.2 自带电流检测元件方式 (17)3.8.3 失灵电压闭锁元件 (17)3.8.4 母线分列运行的说明 (17)4 整定方法与参数设置 (19)4.1 参数设置的说明 (19)4.1.1 装置固化参数 (19)4.1.2 装置系统参数 (19)4.1.3 装置使用参数 (20)4.2 整定值清单 (21)4.3 整定方法 (22)4.3.1 母差保护定值整定方法 (22)4.3.2 断路器失灵保护出口定值整定方法 (24)4.3.3 母联失灵保护定值整定方法 (25)4.3.4 充电保护定值整定方法 (25)4.3.5 母联过流保护定值整定方法 (25)4.3.6 TA断线定值整定方法 (25)4.3.7 失灵保护过流定值整定方法 (25)5 装置硬件介绍 (26)5.1 硬件概述 (26)5.2 机箱结构与面板布置 (26)5.3 机箱背面布置和插件功能简介 (29)5.3.1 主机插件—— BP320 (31)5.3.2 管理机插件—— BP321 (31)5.3.3 保护单元插件—— BP330 (31)5.3.4 光耦输入、输出和电源检测插件—— BP331 (31)5.3.5 电压闭锁插件—— BP332 (32)5.3.6 出口信号、告警信号插件—— BP333 (32)5.3.7 辅助电流互感器插件—— BP310 (32)5.3.8 辅助电压互感器插件—— BP311 (32)5.3.9 电源模块插件—— BP360、BP361 (32)5.4 装置原理图 (32)6 装置使用说明 (34)6.1 界面显示 (34)6.1.1 主界面 (34)6.1.2 一级界面 (35)6.1.3 二级界面 (38)6.2 装置调试与投运 (40)6.2.1 调试资料准备 (40)6.2.2 试验仪器 (41)6.2.3 通电前检查 (41)6.2.4 上电检查 (41)6.2.5 预设 (41)6.2.6 定值整定 (42)6.2.7 整机调试 (42)6.2.8 投入运行与操作 (45)6.3 注意事项 (45)。
North China Electric Power University第三章 母线的继电保护母线保护——主要内容 3.1 母线故障和装设母线保护 基本原则 3.2 母线差动保护基本原理 3.3 断路器失灵保护 3.4 微机式母线保护装置母线保护 3.1 母线故障和装设母线 保护基本原则2003年全国电网统计资料220kV母线 3408 条，其中有 37 条母线发生 过 44 次故障，年故障率为 1.29 次/百条·年； 330kV母线 135 条，全年没有发生故障； 500kV母线 345 条，其中有 5 条母线发生过 7 次单相接地故障，年故障率为 2.02 次/百条·年。
大多数为单相接地故障1. 利用供电元件的保护来切除母线故障利用发电机的过电流保护切除母线故障利用变压器的过电流保护切除低压母线故障利用电源侧的线路保护切除母线故障缺点： 延时较长 当双母线或单母线分段时，无选择性2. 装设母线保护专用装置在110kV及以上的双母线和分段单母线上 110kV及以上的单母线，重要发电厂的35kV 母线或高压侧为110kV及以上的重要降压变电 所的35kV母线母线保护 3.2 母线差动保护 基本原理幅值上看正常运行和区外故障时，∑I = 0 母线故障时，∑I = Ik相位上看正常运行和区外故障时，流入、流出 电流反相位 母线故障时，流入电流同相位3.2.3 元件固定连接的双母线电流差动保护TA1、TA2TA5和KD1，用以TA3、TA4、TA6和KD2，用以TA1~4和KD3，用作启动元件正常运行或区外故障时第组母线故障固定连接破坏，正常运行或区外故障固定连接破坏，第I 组母线故障断路器失灵保护是指当故障线路的继电保护动作发出跳闸脉冲后，断路器拒绝动作时，能够以较短时限切除同一发电厂或变电所内其它有关的断路器，以使停电范围限制为最小的一种后备保护。
要求：•较高的可靠性（安全性）•首先动作于母联断路器和分段断路器•在保证不误动的前提下，应以较短延时、有选择性地切除有关断路器•故障鉴别元件和跳闸闭锁元件应有足够的灵敏度3. TA饱和检测元件防止母线保护在母线近端发生区外故障TA严重饱和的情况下发生误动•首半波同步识别法•谐波制动闭锁法4. 电压闭锁元件可以利用相电压、零序电压5. 故障母线选择逻辑大差回路——判别母线区内和区外故障小差回路——故障母线的选择6. 母联充电保护母线检修后在投入之前，利用母联断路器对该母线进行充电试验时可投入母联充电保护，当被试验母线存在故障时，利用充电保护切除故障。
讲的详细！两种型号的母线保护装置讲解~
PCS-915GA保护介绍
PCS-915C-DA-G 母线保护装置装置背板示意图
PCS-915C-DA-G 型母线保护装置设有母线差动保护及失
灵经母差跳闸功能。
PCS-915 系列微机母线保护是新一代全面支持数字化变电站的保护装置，装置可支持电子式互感器和常规互感器，支持电力行业通讯标准DL/T667-1999（IEC60870-5-103）和新一代变电站通讯标准IEC61850。
本装置适用于220kV 及以上电压等级的3/2 主接线系统，SV 采样，GOOSE 跳闸。
装置最大支持10 个间隔（含母联）。
根据国网六统一装置命名规范，适用于上述主接线系统的装置型号为PCS-915C-DA-G。
装置硬件配置及端子定义注意：PCS-915 母线保护装置中的插件分必选插件和可选插件，其中必选插件必须配置，可选插件则可根据工程需求选择配置。
上图主机装置中1、2、3 槽为必选插件，5、7、9、14、15为可选插件。
光纤收发端口定义如下：虚端子说明原理说明母线差动保护失灵经母差跳闸与一个半开
关的断路器失灵保护配合，完成失灵保护的联跳功能。
当母线所连接的某个断路器失灵时，该断路器的失灵保护动作接点提供给本装置。
本保护检测到此接点动作时，经50ms 固定延时联跳母线的各个连接元件。
为防止误动，在失灵联跳
逻辑中加入了失灵扰动就地判据。
交流电流断线检查1）差动电流大于CT 断线闭锁定值，延时5 秒发CT 断线报警信号。
2）当发生CT 断线，随后电流回路恢复正常，须按屏上复归按钮复归报警信号，母差保护才能恢复运行。
3）差动电流大于CT 断线告警定值时，延时5 秒报CT 异常报警。
SV 退出功能当退出SV 接收软压板时，相应间隔的电流清0，并屏蔽相关链路报警。
数据异常对保护的影响为了防止单一通道数据异常导致保护装置被闭锁，装置将按照光纤数据通道的异常状态有选择性地闭锁相关的保护元件，具体原则为：1）采样数据无效时采样值不清零，显示无效的采样值。
2）某段母线电压通道数据异常不闭锁保护，并开放该段母线电压闭锁。
3）支路电流通道数据异常，闭锁差动保护及相应支路的失灵保护，其他支路的失灵保护不受影响。
4）母联支路电流通道数据异常，闭锁母联保护，母线自动置互联。
GOOSE 检修位处理方法当GOOSE 信号发送方和接收方的检修状态不一致时，GOOSE 信号将在接收方被置为无效。
SV 检修位处理方法在SV 接收软压板投入的情况下，如果保护装置的检修状态和对应间隔MU 检修位不一致时，该间隔采样数据将在接收方被置为无效，装置报警且闭锁差动保护和本间隔其他保护。
插件说明MON 插件MON 插件为本装置的第一个插件（背视图左端开始），槽号为01。
MON 插件由高性能的嵌入式处理器、
存储器、以太网控制器及其他外设组成。
实现对整个装置的管理、人机界面、通信和录波等功能。
MON 插件使用内部总线接收装置内其他插件的数据，通信此插件具有2 路
RJ-45 百兆以太网接口、2 路RS-485 外部通信接口、1 路PPS/IRIG-B 差分对时接口和1 路RS-232 打印机接口。
MON 插件正视图如下图所示：对于RS485 口，需使用屏蔽双绞线。
屏蔽双绞线的构造如下图所示，共有2 对双绞线，外层包裹屏蔽层。
保护（起动）DSP 该插件由高性能的数字信号处理器以及其他外设组成。
插件完成模拟量数据采集功能、保护逻辑计算和跳闸出口等功能。
据不同的场合，配置不同型号的DSP 插件，具体配置如下表所示：以太网DSP 该插件由高性能的数字信号处理器、2~8个百兆光纤以太网接口和可选的IRIG-B对时接口组成。
插件支持GOOSE 功能和IEC61850-9-1/2 规约，完成保护从合并单元接收数据、发送GOOSE 命令给智能操作箱等功能。
该插件支持IEEE1588 网络对时，可选E2E 或P2P 方式。
GOOSE 开入是否有效，还需结合GOOSE 接收软压板、GOOSE 接收链路是否完好、检修状态压板等因素影响，具体关系如下：接收到的GOOSE有效信息＝（发送端和接收端均在投检修态| 发送端和接收端均不在检修态）& GOOSE 接收信息& 对应接收软压板& 对应通信链路正常对于断路器和刀闸位置，当发送GOOSE 断链、
接收软压板退出、发送端和接收端检修压板状态不一致时，断路器跳闸位置保持原来的值。
开关量输入插件NR1502 智能开入板同时监测25 路开入，并将开入信息通过内部总线传给其它插件板。
光耦插件的电源可选24V/48V
（NR1502D）和110V/220V（NR1502AS）。
当开入电压＜额定工作电压的55%时，开入保证为0，当开入电压＞额定工作电压的70%时，开入保证为1。
电源插件电源插件的槽号为P1，从装置的背面看，最右端第一个插件为电源插件，如上图所示：电源插件的01-03 端子为装置输出的闭锁和报警空接点，01 端子为公共端，闭锁为常闭接点，报警为常开接点。
电源插件的04-06 端子为另外一组闭锁和报警空接点。
电源插件的07、08 端子为24V 电源输出端子，该24V 电源主要供开光量输入插件使用。
其中07 为OPTO＋（即24V+），08 为OPTO-（即24V-），该电源输出的额定电流为200mA。
电源插件的10、11 端子为电源输入端子，其中10 为PWR+，11 为PWR-。
输入电源的额定电压为220V 和110V 自适应。
整组试验母线差动保护投入母差保护压板、控制字及软压板。
1）区外故障将元件1CT 与元件2CT 反极性串联，模拟母线区外故障。
通入大于差流起动电流定值的电流，保护不应动作。
2）区内故障将元件1CT 与元件2CT 同极性串联，模拟母线区内故障。
通入大于差流起动电流定值的电流，母差保护动作。
断路器失灵保护投入失灵联跳压板及投失灵联跳控制字。
短接起动失灵开入，同时在任意支路通入额定电流，经50ms 切除相应母线的全部连接元件。
交流电流断线报警1）在电压回路施加三相平衡电压，在任一支路通入三相平衡电流大于CT 断线闭锁定值，延时5 秒发支路CT 断线信号。
2）在任一支路通入电流大于CT 断线报警定值，延时5 秒发CT 断线报警信号。
