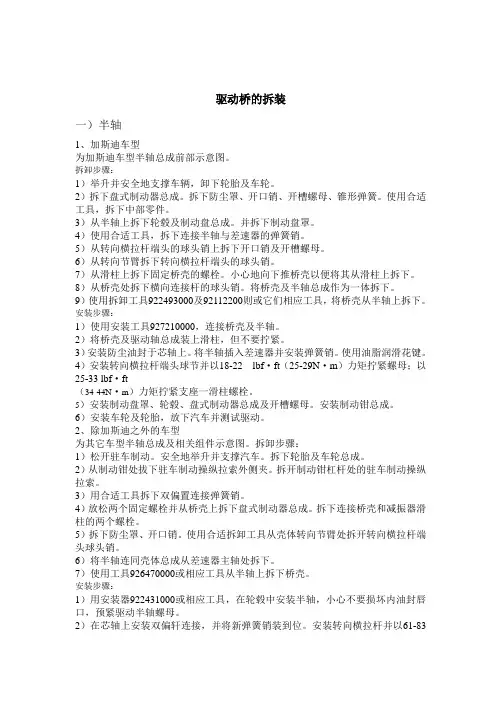

驱动桥的拆装一）半轴1、加斯迪车型为加斯迪车型半轴总成前部示意图。
拆卸步骤：1）举升并安全地支撑车辆，卸下轮胎及车轮。
2）拆下盘式制动器总成。
拆下防尘罩、开口销、开槽螺母、锥形弹簧。
使用合适工具，拆下中部零件。
3）从半轴上拆下轮毂及制动盘总成。
并拆下制动盘罩。
4）使用合适工具，拆下连接半轴与差速器的弹簧销。
5）从转向横拉杆端头的球头销上拆下开口销及开槽螺母。
6）从转向节臂拆下转向横拉杆端头的球头销。
7）从滑柱上拆下固定桥壳的螺栓。
小心地向下推桥壳以便将其从滑柱上拆下。
8）从桥壳处拆下横向连接杆的球头销。
将桥壳及半轴总成作为一体拆下。
9）使用拆卸工具922493000及92112200则或它们相应工具，将桥壳从半轴上拆下。
安装步骤：1）使用安装工具927210000，连接桥壳及半轴。
2）将桥壳及驱动轴总成装上滑柱，但不要拧紧。
3）安装防尘油封于芯轴上。
将半轴插入差速器并安装弹簧销。
使用油脂润滑花键。
4）安装转向横拉杆端头球节并以18-22 lbf·ft（25-29N·m）力矩拧紧螺母；以25-33 lbf·ft（34-44N·m）力矩拧紧支座一滑柱螺栓。
5）安装制动盘罩、轮毂、盘式制动器总成及开槽螺母。
安装制动钳总成。
6）安装车轮及轮胎，放下汽车并测试驱动。
2、除加斯迪之外的车型为其它车型半轴总成及相关组件示意图。
拆卸步骤：1）松开驻车制动。
安全地举升并支撑汽车。
拆下轮胎及车轮总成。
2）从制动钳处拔下驻车制动操纵拉索外侧夹。
拆开制动钳杠杆处的驻车制动操纵拉索。
3）用合适工具拆下双偏置连接弹簧销。
4）放松两个固定螺栓并从桥壳上拆下盘式制动器总成。
拆下连接桥壳和减振器滑柱的两个螺栓。
5）拆下防尘罩、开口销。
使用合适拆卸工具从壳体转向节臂处拆开转向横拉杆端头球头销。
6）将半轴连同壳体总成从差速器主轴处拆下。
7）使用工具926470000或相应工具从半轴上拆下桥壳。

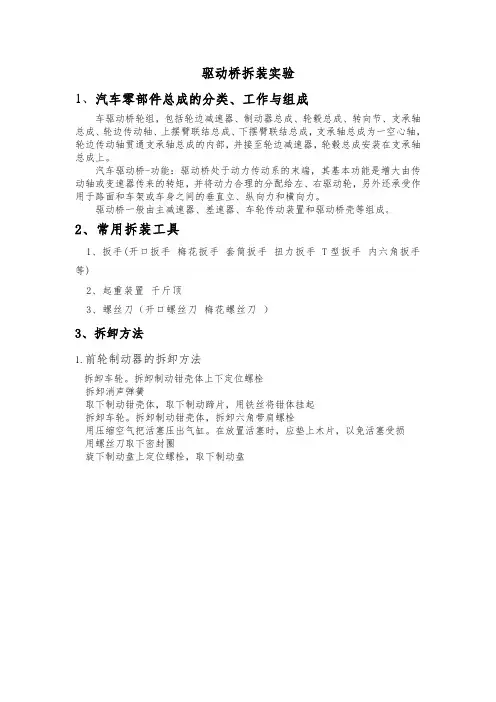

驱动桥拆装实验
1、汽车零部件总成的分类、工作与组成
车驱动桥轮组，包括轮边减速器、制动器总成、轮毂总成、转向节、支承轴总成、轮边传动轴、上摆臂联结总成、下摆臂联结总成，支承轴总成为一空心轴，轮边传动轴贯通支承轴总成的内部，并接至轮边减速器，轮毂总成安装在支承轴总成上。
汽车驱动桥-功能：驱动桥处于动力传动系的末端，其基本功能是增大由传动轴或变速器传来的转矩，并将动力合理的分配给左、右驱动轮，另外还承受作用于路面和车架或车身之间的垂直立、纵向力和横向力。
驱动桥一般由主减速器、差速器、车轮传动装置和驱动桥壳等组成。
2、常用拆装工具
1、扳手(开口扳手梅花扳手套筒扳手扭力扳手 T型扳手内六角扳手等)
2、起重装置千斤顶
3、螺丝刀（开口螺丝刀梅花螺丝刀）
3、拆卸方法
1.前轮制动器的拆卸方法
拆卸车轮。
拆卸制动钳壳体上下定位螺栓
拆卸消声弹簧
取下制动钳壳体，取下制动蹄片，用铁丝将钳体挂起
拆卸车轮。
拆卸制动钳壳体，拆卸六角带肩螺栓
用压缩空气把活塞压出气缸。
在放置活塞时，应垫上木片，以免活塞受损
用螺丝刀取下密封圈
旋下制动盘上定位螺栓，取下制动盘。
