实训一汽车维修的基本作业一、实训目的1、学会常用工具的使用；2、学会常用量具的使用；3、掌握汽车维修中安全作业要领。
二、实训内容（一）常用工具的使用普通工具1-开口扳手；2-梅花扳手；3-手锤；4-尖嘴钳；5-鲤鱼钳；6-套筒；7-棘轮扳手；8-短接力杆9-活动扳手；10-螺丝刀；11-扭矩扳手；12-内花键螺钉扳手；13-内六角扳手；14-卡簧钳；15-长接力杆；16-快速摇柄1、扳手的使用套筒扳手1-套筒；2-快速摇柄；3-方向接头；4-活动手柄；5-旋具；6-短接杆；7-长接杆；8-棘轮扳手（快速手柄）；9-接头2、旋具的使用3、钳子1-鲤鱼钳；2-尖嘴钳；3-卡簧钳；4-特种卡簧钳；5-钢丝钳钳子的使用4.锤子1-圆头锤；2-橡胶或塑料锤；3-黄铜软面锤（二）常用量具的使用1.塞尺2.游标卡尺1-外量爪；2-内量爪；3-弹簧片；4-紧固螺钉；5-尺框；6-尺身；7-深度尺；8-游标3.千分尺1-尺架；2-测砧；3-测轴；4-固定套筒；5-微分套筒；6-限荷棘轮；7-锁紧装置4.百分表1-大指针；2-小指针；3-表盘；4-测头5.内径百分表1-百分表；2-绝缘套；3-表杆；4-接杆座；5-活动测头；6-支撑架；7-固定螺母；8-加长接杆；9-接杆6.燃油压力表7.真空表及真空泵（三）汽车维修中安全作业要领的掌握汽车维修安全操作规程1、车辆修理，保养前，应先进行车辆外部清洗，在工程师，技师指导下，了解并查明需要处理的机电故障，并落实修理工作配备件。
小修项目草拟工作计划，大修项目拟定工作进程方案。
2、车辆修理作业前，应视情况用举升设备将车辆稳固架牢，不准在各支承点垫放砖块等易碎，易滑物件，严禁车辆同时一边架空，对各着地车轮塞好三角木，防止车轮滑动，杜绝垮塌事故。
3、拆装发动机底盘总成时，应仔细检查起重设备性能，确认完好方能使用。
4、放泄废油时，应用容器接放，不准随地流淌。
5、不准用手擦试正在运转的机件。

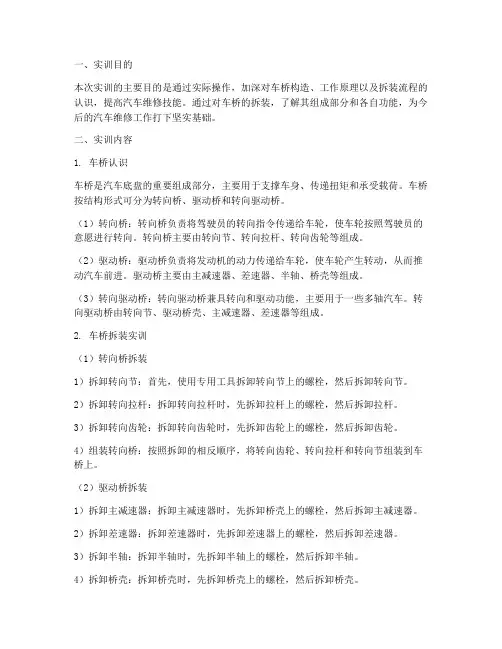

一、实训目的本次实训的主要目的是通过实际操作，加深对车桥构造、工作原理以及拆装流程的认识，提高汽车维修技能。
通过对车桥的拆装，了解其组成部分和各自功能，为今后的汽车维修工作打下坚实基础。
二、实训内容1. 车桥认识车桥是汽车底盘的重要组成部分，主要用于支撑车身、传递扭矩和承受载荷。
车桥按结构形式可分为转向桥、驱动桥和转向驱动桥。
（1）转向桥：转向桥负责将驾驶员的转向指令传递给车轮，使车轮按照驾驶员的意愿进行转向。
转向桥主要由转向节、转向拉杆、转向齿轮等组成。
（2）驱动桥：驱动桥负责将发动机的动力传递给车轮，使车轮产生转动，从而推动汽车前进。
驱动桥主要由主减速器、差速器、半轴、桥壳等组成。
（3）转向驱动桥：转向驱动桥兼具转向和驱动功能，主要用于一些多轴汽车。
转向驱动桥由转向节、驱动桥壳、主减速器、差速器等组成。
2. 车桥拆装实训（1）转向桥拆装1）拆卸转向节：首先，使用专用工具拆卸转向节上的螺栓，然后拆卸转向节。
2）拆卸转向拉杆：拆卸转向拉杆时，先拆卸拉杆上的螺栓，然后拆卸拉杆。
3）拆卸转向齿轮：拆卸转向齿轮时，先拆卸齿轮上的螺栓，然后拆卸齿轮。
4）组装转向桥：按照拆卸的相反顺序，将转向齿轮、转向拉杆和转向节组装到车桥上。
（2）驱动桥拆装1）拆卸主减速器：拆卸主减速器时，先拆卸桥壳上的螺栓，然后拆卸主减速器。
2）拆卸差速器：拆卸差速器时，先拆卸差速器上的螺栓，然后拆卸差速器。
3）拆卸半轴：拆卸半轴时，先拆卸半轴上的螺栓，然后拆卸半轴。
4）拆卸桥壳：拆卸桥壳时，先拆卸桥壳上的螺栓，然后拆卸桥壳。
5）组装驱动桥：按照拆卸的相反顺序，将桥壳、半轴、差速器和主减速器组装到车桥上。
三、实训总结通过本次实训，我对车桥的认识更加深入，掌握了车桥的拆装流程。
以下是我在实训过程中总结的一些经验：1. 拆装车桥前，要了解车桥的构造和各部件的功能，以便在拆装过程中有针对性地操作。
2. 拆装过程中，注意保护车桥及其部件，避免损坏。
一、实训背景随着我国汽车产业的快速发展，汽车维修与保养行业对技术人才的需求日益增长。
为了提高学生的实际操作能力，培养具备汽车维修技能的复合型人才，我们开展了汽车底盘结构拆装实训。
本次实训旨在让学生深入了解汽车底盘的结构、原理和拆装方法，提高动手操作能力和维修技能。
二、实训目的1. 了解汽车底盘的组成和功能，掌握汽车底盘各系统的结构特点。
2. 掌握汽车底盘的拆装步骤和注意事项，提高实际操作能力。
3. 培养学生严谨的工作态度和团队协作精神。
三、实训内容1. 汽车底盘组成及功能汽车底盘主要由传动系、行驶系、转向系和制动系四大部分组成。
（1）传动系：将发动机的动力传递到车轮，使汽车产生运动。
（2）行驶系：支撑车身，保证汽车在地面行驶。
（3）转向系：控制汽车行驶方向。
（4）制动系：使汽车减速或停车。
2. 汽车底盘各系统拆装（1）传动系拆装传动系主要包括离合器、变速器、传动轴、差速器、半轴等部件。
1）离合器拆装：拆下离合器外壳，检查离合器片磨损情况，更换磨损严重的离合器片。
2）变速器拆装：拆下变速器外壳，检查齿轮磨损情况，更换磨损严重的齿轮。
3）传动轴拆装：拆下传动轴，检查传动轴的连接情况，更换磨损严重的传动轴。
4）差速器拆装：拆下差速器，检查齿轮磨损情况，更换磨损严重的齿轮。
5）半轴拆装：拆下半轴，检查半轴的连接情况，更换磨损严重的半轴。
（2）行驶系拆装行驶系主要包括车轮、轮胎、悬挂系统等部件。
1）车轮拆装：拆下车轮，检查轮胎磨损情况，更换磨损严重的轮胎。
2）悬挂系统拆装：拆下悬挂系统，检查悬挂部件磨损情况，更换磨损严重的悬挂部件。
（3）转向系拆装转向系主要包括转向机、转向齿轮、转向拉杆等部件。
1）转向机拆装：拆下转向机，检查转向齿轮磨损情况，更换磨损严重的转向齿轮。
2）转向齿轮拆装：拆下转向齿轮，检查齿轮磨损情况，更换磨损严重的齿轮。
3）转向拉杆拆装：拆下转向拉杆，检查转向拉杆的连接情况，更换磨损严重的转向拉杆。

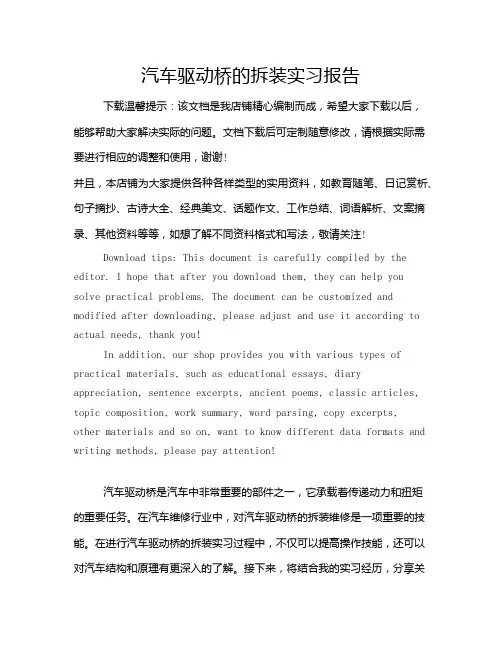

汽车驱动桥的拆装实习报告下载温馨提示：该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by the editor. I hope that after you download them, they can help yousolve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, our shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts,other materials and so on, want to know different data formats and writing methods, please pay attention!汽车驱动桥是汽车中非常重要的部件之一，它承载着传递动力和扭矩的重要任务。

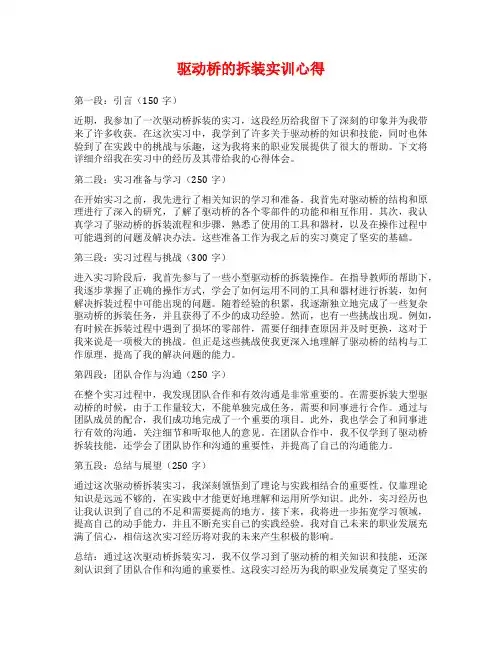

驱动桥的拆装实训心得第一段：引言（150字）近期，我参加了一次驱动桥拆装的实习，这段经历给我留下了深刻的印象并为我带来了许多收获。
在这次实习中，我学到了许多关于驱动桥的知识和技能，同时也体验到了在实践中的挑战与乐趣，这为我将来的职业发展提供了很大的帮助。
下文将详细介绍我在实习中的经历及其带给我的心得体会。
第二段：实习准备与学习（250字）在开始实习之前，我先进行了相关知识的学习和准备。
我首先对驱动桥的结构和原理进行了深入的研究，了解了驱动桥的各个零部件的功能和相互作用。
其次，我认真学习了驱动桥的拆装流程和步骤，熟悉了使用的工具和器材，以及在操作过程中可能遇到的问题及解决办法。
这些准备工作为我之后的实习奠定了坚实的基础。
第三段：实习过程与挑战（300字）进入实习阶段后，我首先参与了一些小型驱动桥的拆装操作。
在指导教师的帮助下，我逐步掌握了正确的操作方式，学会了如何运用不同的工具和器材进行拆装，如何解决拆装过程中可能出现的问题。
随着经验的积累，我逐渐独立地完成了一些复杂驱动桥的拆装任务，并且获得了不少的成功经验。
然而，也有一些挑战出现。
例如，有时候在拆装过程中遇到了损坏的零部件，需要仔细排查原因并及时更换，这对于我来说是一项极大的挑战。
但正是这些挑战使我更深入地理解了驱动桥的结构与工作原理，提高了我的解决问题的能力。
第四段：团队合作与沟通（250字）在整个实习过程中，我发现团队合作和有效沟通是非常重要的。
在需要拆装大型驱动桥的时候，由于工作量较大，不能单独完成任务，需要和同事进行合作。
通过与团队成员的配合，我们成功地完成了一个重要的项目。
此外，我也学会了和同事进行有效的沟通，关注细节和听取他人的意见。
在团队合作中，我不仅学到了驱动桥拆装技能，还学会了团队协作和沟通的重要性，并提高了自己的沟通能力。
第五段：总结与展望（250字）通过这次驱动桥拆装实习，我深刻领悟到了理论与实践相结合的重要性。
仅靠理论知识是远远不够的，在实践中才能更好地理解和运用所学知识。

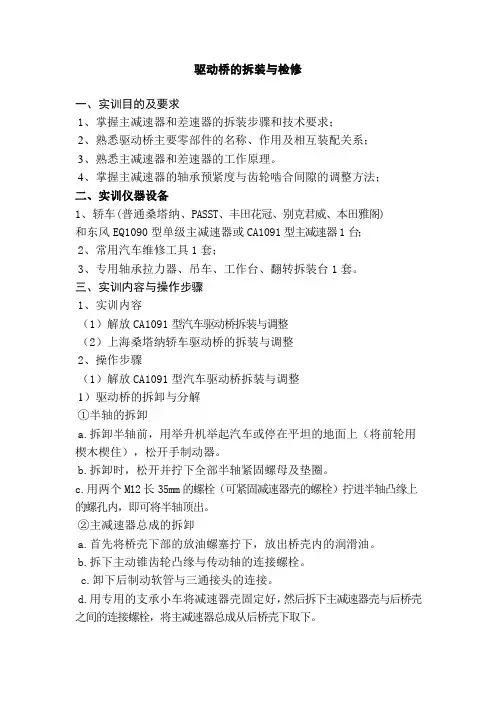

驱动桥的拆装与检修一、实训目的及要求1、掌握主减速器和差速器的拆装步骤和技术要求；2、熟悉驱动桥主要零部件的名称、作用及相互装配关系；3、熟悉主减速器和差速器的工作原理。
4、掌握主减速器的轴承预紧度与齿轮啮合间隙的调整方法；二、实训仪器设备1、轿车(普通桑塔纳、PASST、丰田花冠、别克君威、本田雅阁)和东风EQ1090型单级主减速器或CA1091型主减速器1台；2、常用汽车维修工具1套；3、专用轴承拉力器、吊车、工作台、翻转拆装台1套。
三、实训内容与操作步骤1、实训内容（1）解放CA1091型汽车驱动桥拆装与调整（2）上海桑塔纳轿车驱动桥的拆装与调整2、操作步骤（1）解放CA1091型汽车驱动桥拆装与调整1）驱动桥的拆卸与分解①半轴的拆卸a.拆卸半轴前，用举升机举起汽车或停在平坦的地面上（将前轮用楔木楔住），松开手制动器。
b.拆卸时，松开并拧下全部半轴紧固螺母及垫圈。
c.用两个M12长35mm的螺栓（可紧固减速器壳的螺栓）拧进半轴凸缘上的螺孔内，即可将半轴顶出。
②主减速器总成的拆卸a.首先将桥壳下部的放油螺塞拧下，放出桥壳内的润滑油。
b.拆下主动锥齿轮凸缘与传动轴的连接螺栓。
c.卸下后制动软管与三通接头的连接。
d.用专用的支承小车将减速器壳固定好，然后拆下主减速器壳与后桥壳之间的连接螺栓，将主减速器总成从后桥壳下取下。
③主减速器总成的分解a.主减速器总成解体前，应将差速器左、右轴承盖上做出标记，以免装配时将左、右轴承装错。
b.把差速器轴承盖螺母锁片松开后，拧下螺母，取下轴承盖后，用双手抓住差速器总成两边的轴承孔，将差速器总成取下后，将轴承盖按原位装复。
c.拆下主动锥齿轮轴承座与主减速器壳的连接螺栓，取下主动锥齿轮轴承座总成，拆卸时应注意不得将主动锥齿轮轴承座的调整垫片损坏或丢失。
d.拆下主动锥齿轮。
先拆下紧固主动锥齿轮凸缘的开口销和槽型螺母。
然后用专用工具将主动锥齿轮及后轴承内圈总成压出。
如果轴承未损坏，其内、外圈可不必拆下，如需要更换、应配对更换。

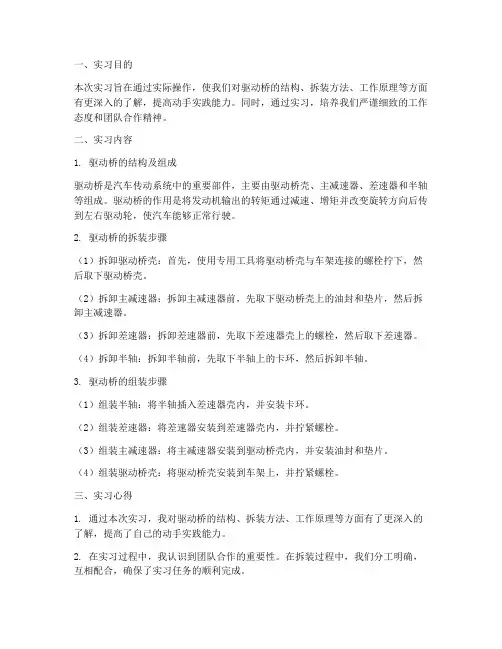

一、实习目的本次实习旨在通过实际操作，使我们对驱动桥的结构、拆装方法、工作原理等方面有更深入的了解，提高动手实践能力。
同时，通过实习，培养我们严谨细致的工作态度和团队合作精神。
二、实习内容1. 驱动桥的结构及组成驱动桥是汽车传动系统中的重要部件，主要由驱动桥壳、主减速器、差速器和半轴等组成。
驱动桥的作用是将发动机输出的转矩通过减速、增矩并改变旋转方向后传到左右驱动轮，使汽车能够正常行驶。
2. 驱动桥的拆装步骤（1）拆卸驱动桥壳：首先，使用专用工具将驱动桥壳与车架连接的螺栓拧下，然后取下驱动桥壳。
（2）拆卸主减速器：拆卸主减速器前，先取下驱动桥壳上的油封和垫片，然后拆卸主减速器。
（3）拆卸差速器：拆卸差速器前，先取下差速器壳上的螺栓，然后取下差速器。
（4）拆卸半轴：拆卸半轴前，先取下半轴上的卡环，然后拆卸半轴。
3. 驱动桥的组装步骤（1）组装半轴：将半轴插入差速器壳内，并安装卡环。
（2）组装差速器：将差速器安装到差速器壳内，并拧紧螺栓。
（3）组装主减速器：将主减速器安装到驱动桥壳内，并安装油封和垫片。
（4）组装驱动桥壳：将驱动桥壳安装到车架上，并拧紧螺栓。
三、实习心得1. 通过本次实习，我对驱动桥的结构、拆装方法、工作原理等方面有了更深入的了解，提高了自己的动手实践能力。
2. 在实习过程中，我认识到团队合作的重要性。
在拆装过程中，我们分工明确，互相配合，确保了实习任务的顺利完成。
3. 实习使我明白了严谨细致的工作态度的重要性。
在拆装过程中，任何一个环节的疏忽都可能导致整个传动系统的故障。
4. 本次实习让我认识到，理论知识与实际操作相结合的重要性。
在今后的学习和工作中，我将更加注重理论与实践的结合，提高自己的综合素质。
总之，本次驱动桥实习使我受益匪浅，不仅提高了自己的动手实践能力，还培养了团队合作精神和严谨细致的工作态度。
在今后的学习和工作中，我将不断积累经验，为成为一名优秀的汽车维修技术人员而努力。

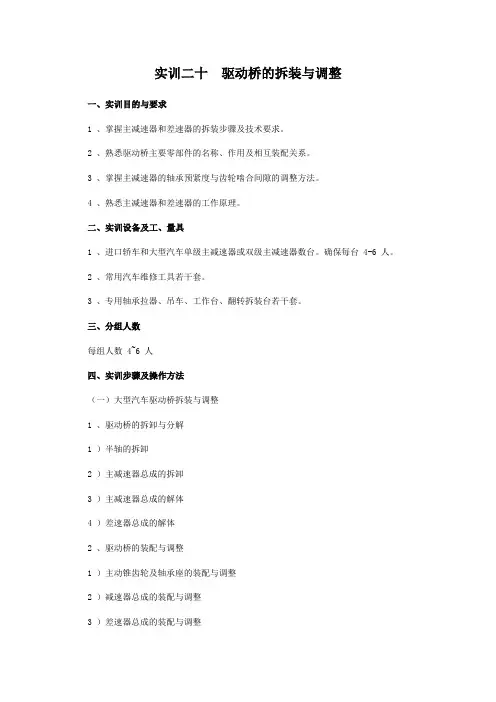

实训二十驱动桥的拆装与调整
一、实训目的与要求
1 、掌握主减速器和差速器的拆装步骤及技术要求。
2 、熟悉驱动桥主要零部件的名称、作用及相互装配关系。
3 、掌握主减速器的轴承预紧度与齿轮啮合间隙的调整方法。
4 、熟悉主减速器和差速器的工作原理。
二、实训设备及工、量具
1 、进口轿车和大型汽车单级主减速器或双级主减速器数台。
确保每台 4-6 人。
2 、常用汽车维修工具若干套。
3 、专用轴承拉器、吊车、工作台、翻转拆装台若干套。
三、分组人数
每组人数 4~6 人
四、实训步骤及操作方法
（一）大型汽车驱动桥拆装与调整
1 、驱动桥的拆卸与分解
1 ）半轴的拆卸
2 ）主减速器总成的拆卸
3 ）主减速器总成的解体
4 ）差速器总成的解体
2 、驱动桥的装配与调整
1 ）主动锥齿轮及轴承座的装配与调整
2 ）减速器总成的装配与调整
3 ）差速器总成的装配与调整
（二）进口轿车驱动桥的拆装与调整
1 、差速器的解体
2 、主减速器和差速器的检修
3 、差速器的装配
1 ）行星齿轮的安装
2 ）从动锥齿轮的安装
3 ）差速器轴承和车速表主动齿轮的安装
4 ）轴承外圈的压入
5 ）差速器总成的安装
4 、主减速器和差速器的调整
五、实训报告
1 、绘制简图分别说明前轮驱动与后轮桥的驱动桥的动力传动路线。
2 、比较说明单级减速器与双级减速器的异同之处。
3 、说明主减速器与差速器的工作原理。
4 、叙述主减速器的调整部位与调整方法。
驱动桥的拆装与检修
一、实训目的
1、掌握主减速器与差速器的功用、构造和工作原理。
2、掌握主减速器与差速器的的拆装顺序
3、掌握主减速器的调整部位及调整方法。
二、设备和实训用具
1、xx主减速器与差速器总成1套。
2、主减速器拆装作业xx1xx。
3、常用工具、量具各l套，桑塔纳专用工具l套。
4、相关挂图或图册若干。
三、实训内容
主减速器是汽车传动系中减小转速、增大扭矩的主要部件。
对发动机纵置的汽车来说，主减速器还利用锥齿轮传动以改变动力方向。
汽车正常行驶时，发动机的转速通常在2000至3000r/min左右，如果将这么高的转速只靠变速箱来降低下来，那么变速箱内齿轮的传动比则需很大，而齿轮的传动比越大，两
齿轮的半径比也越大，换句话说，也就是变速箱的尺寸会越大。
另外，转速下降，而扭矩必然增加，也就加大了变速箱与变速箱后一级传动机构的传动负荷。
所以，在动力向左右驱动轮分流的差速器之前设置一个主减速器，可使主减速器前面的传动部件如变速箱、分动器、万向传动装置等传递的扭矩减小，也可以使变速箱的尺寸、质量减小，操纵省力。
四、实训步骤
1、主减速器的拆卸与检查
(1)拆下主传动盖的固定螺栓，拆下差速器总成。
(2)用专用拉器拉出主传动盖上的轴承外圈，取下调控垫圈，并记下S1的厚度。
(3)从齿轮箱壳上拉下另—个轴承外圈，取下调整垫片S2，并记下S2的厚度。
2、主减速器的装配
(1)行星齿轮和半轴齿轮的安装：
①用齿轮油润滑，安装复合式止推垫片；
①通过螺纹套和半轴来安装半轴齿轮，用六角螺栓来拧紧；①将两个行星齿轮错开180°。
转动半轴，使其向内摆动，使行星齿轮、复合式止推垫片和差速器罩壳对准；
①推入行星齿轮轴并用锁销或轴向弹性挡圈锁紧；
①检查行星齿轮与半轴齿轮间的间隙应为0.5～0.20mm，如超过限度，则应当重新选取复合式止推垫片。
(2)盆形齿轮的安装：
将盆形齿轮加热到100℃左右，用定心销导向，迅速安装好，用螺栓对称进行紧固。
(3)滚柱轴承加热到100℃左右放好并压紧。
(4)压入车速表主动齿轮，压入深度为1.4mm。
其方法为：选好一个厚度和深度(1.4mm)一样尺寸的垫圈，放在压紧套筒上进行下压，压平即可保证规定深度。
(5)用专用工具(VW295和30—205)将变速器壳内和主传动器盖上的轴承外座圈及调整垫圈压入，压入前应考虑到其间调整垫圈的厚薄尺寸，尽量使用原装调整垫圈。
(6)差速器总成的安装：
将差速器总成和主传动盖一起装入变速器壳内，用拉索进行紧固，将车速表驱动齿轮装入主传动器盖中，装配时要参阅调整部分。
3、主减速器的调整
(1)主、被动齿轮的调整项目：
①差速器轴承的预紧度的调整；
②主动齿轮轴承预紧度(本车无需调整)的调整；
③主、被动齿轮间隙(0.08～O.12mm)和印痕的调整。
(2)原厂规定的调整方法：
①求出调整垫片Sl和S2的总厚度S总；
②调整主动齿轮垫片S (使用专用工具)，确定调整垫片“S3”的厚度并安装好，主动齿轮在轴向上的位置应这样确定，从盆形齿轮的中心到主动齿轮顶的尺寸应与生产时测量出的安装尺寸“R”一致；
③调整齿轮的啮合间隙(改变Sl和S2，，保证S总不变)。
这些调整是通过改变调整垫片实现的。
五、注意事项
(1)严格按照拆装顺序，注意操作安全。
(2)对各调整部位的调整垫片要点清放好做记号，不能乱换搞
错。
(3)对有预紧力规定的螺栓、螺母要按正确操作方法进行紧固。
六、考核办法
现场提问（10%）+现场实践（50%）+实践报告一份（40%）思考题：
1、驱动桥常见故障有哪些？
2、常见的后桥异响的原因有哪些？
【教学后记】。
