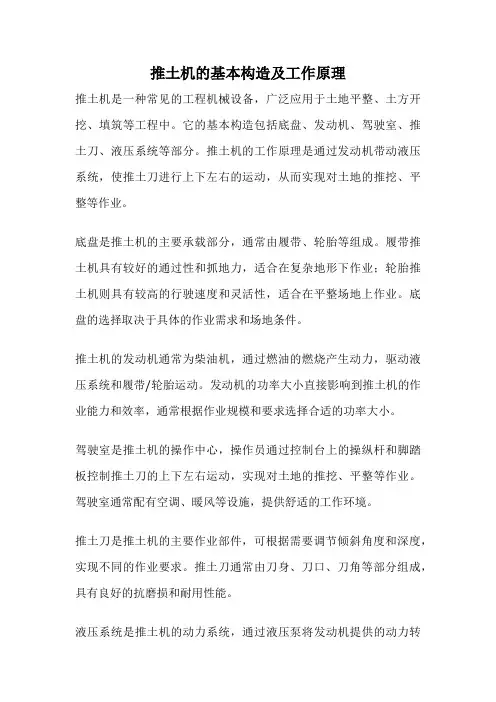

推土机的基本构造及工作原理推土机是一种常见的工程机械设备，广泛应用于土地平整、土方开挖、填筑等工程中。
它的基本构造包括底盘、发动机、驾驶室、推土刀、液压系统等部分。
推土机的工作原理是通过发动机带动液压系统，使推土刀进行上下左右的运动，从而实现对土地的推挖、平整等作业。
底盘是推土机的主要承载部分，通常由履带、轮胎等组成。
履带推土机具有较好的通过性和抓地力，适合在复杂地形下作业；轮胎推土机则具有较高的行驶速度和灵活性，适合在平整场地上作业。
底盘的选择取决于具体的作业需求和场地条件。
推土机的发动机通常为柴油机，通过燃油的燃烧产生动力，驱动液压系统和履带/轮胎运动。
发动机的功率大小直接影响到推土机的作业能力和效率，通常根据作业规模和要求选择合适的功率大小。
驾驶室是推土机的操作中心，操作员通过控制台上的操纵杆和脚踏板控制推土刀的上下左右运动，实现对土地的推挖、平整等作业。
驾驶室通常配有空调、暖风等设施，提供舒适的工作环境。
推土刀是推土机的主要作业部件，可根据需要调节倾斜角度和深度，实现不同的作业要求。
推土刀通常由刀身、刀口、刀角等部分组成，具有良好的抗磨损和耐用性能。
液压系统是推土机的动力系统，通过液压泵将发动机提供的动力转换成液压能，驱动液压缸实现推土刀的上下左右运动。
液压系统具有动力大、控制精确、反应灵敏等优点，是推土机作业高效的关键。
推土机的工作原理是通过发动机提供动力，驱动液压系统，使液压缸推动推土刀进行作业。
操作员通过操纵杆和脚踏板控制推土刀的运动，实现对土地的推挖、平整等作业。
推土机在作业过程中，操作员需要根据土地情况和作业要求灵活操作，确保作业效率和质量。
总的来说，推土机作为一种重要的工程机械设备，在土地平整、土方开挖、填筑等工程中发挥着重要作用。
通过对其基本构造和工作原理的了解，我们可以更好地理解推土机的作业原理和方法，提高工程作业效率和质量。
希望本文对读者有所帮助，谢谢阅读。

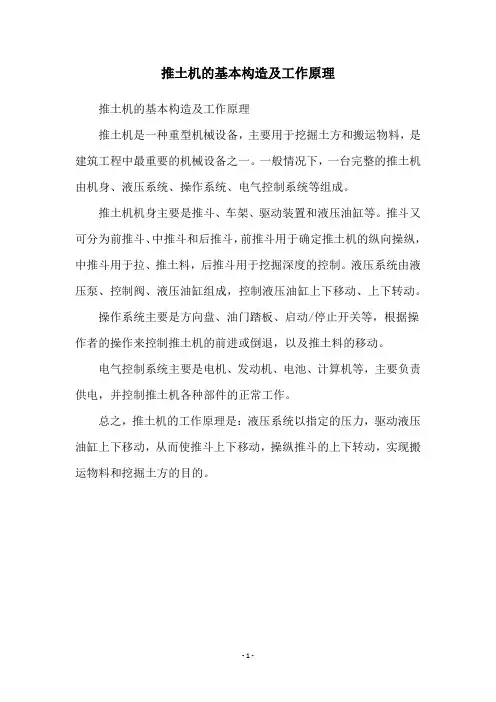

推土机的基本构造及工作原理
推土机的基本构造及工作原理
推土机是一种重型机械设备，主要用于挖掘土方和搬运物料，是建筑工程中最重要的机械设备之一。
一般情况下，一台完整的推土机由机身、液压系统、操作系统、电气控制系统等组成。
推土机机身主要是推斗、车架、驱动装置和液压油缸等。
推斗又可分为前推斗、中推斗和后推斗，前推斗用于确定推土机的纵向操纵，中推斗用于拉、推土料，后推斗用于挖掘深度的控制。
液压系统由液压泵、控制阀、液压油缸组成，控制液压油缸上下移动、上下转动。
操作系统主要是方向盘、油门踏板、启动/停止开关等，根据操作者的操作来控制推土机的前进或倒退，以及推土料的移动。
电气控制系统主要是电机、发动机、电池、计算机等，主要负责供电，并控制推土机各种部件的正常工作。
总之，推土机的工作原理是：液压系统以指定的压力，驱动液压油缸上下移动，从而使推斗上下移动，操纵推斗的上下转动，实现搬运物料和挖掘土方的目的。
- 1 -。

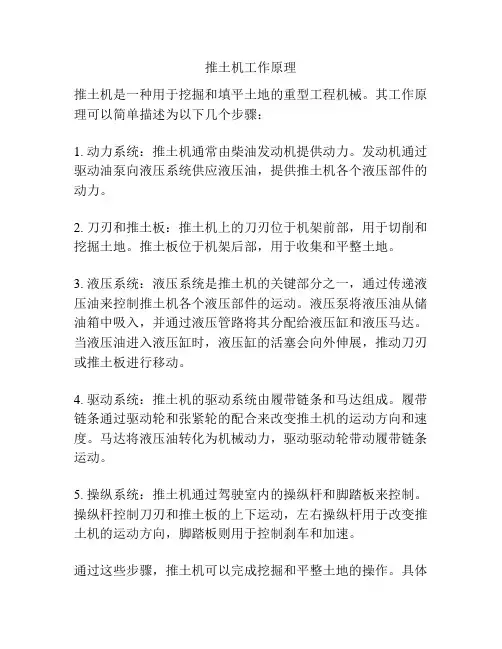

推土机工作原理
推土机是一种用于挖掘和填平土地的重型工程机械。
其工作原理可以简单描述为以下几个步骤：
1. 动力系统：推土机通常由柴油发动机提供动力。
发动机通过驱动油泵向液压系统供应液压油，提供推土机各个液压部件的动力。
2. 刀刃和推土板：推土机上的刀刃位于机架前部，用于切削和挖掘土地。
推土板位于机架后部，用于收集和平整土地。
3. 液压系统：液压系统是推土机的关键部分之一，通过传递液压油来控制推土机各个液压部件的运动。
液压泵将液压油从储油箱中吸入，并通过液压管路将其分配给液压缸和液压马达。
当液压油进入液压缸时，液压缸的活塞会向外伸展，推动刀刃或推土板进行移动。
4. 驱动系统：推土机的驱动系统由履带链条和马达组成。
履带链条通过驱动轮和张紧轮的配合来改变推土机的运动方向和速度。
马达将液压油转化为机械动力，驱动驱动轮带动履带链条运动。
5. 操纵系统：推土机通过驾驶室内的操纵杆和脚踏板来控制。
操纵杆控制刀刃和推土板的上下运动，左右操纵杆用于改变推土机的运动方向，脚踏板则用于控制刹车和加速。
通过这些步骤，推土机可以完成挖掘和平整土地的操作。
具体
的工作过程和原理会根据不同推土机型号和制造商的设计而有所差异。

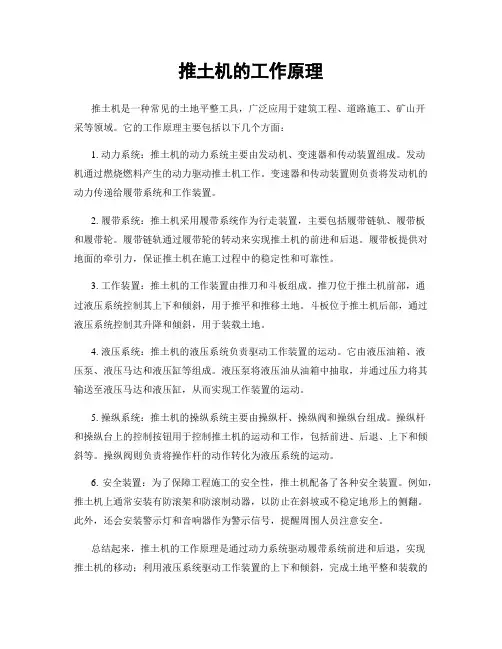

推土机的工作原理推土机是一种常见的土地平整工具，广泛应用于建筑工程、道路施工、矿山开采等领域。
它的工作原理主要包括以下几个方面：1. 动力系统：推土机的动力系统主要由发动机、变速器和传动装置组成。
发动机通过燃烧燃料产生的动力驱动推土机工作。
变速器和传动装置则负责将发动机的动力传递给履带系统和工作装置。
2. 履带系统：推土机采用履带系统作为行走装置，主要包括履带链轨、履带板和履带轮。
履带链轨通过履带轮的转动来实现推土机的前进和后退。
履带板提供对地面的牵引力，保证推土机在施工过程中的稳定性和可靠性。
3. 工作装置：推土机的工作装置由推刀和斗板组成。
推刀位于推土机前部，通过液压系统控制其上下和倾斜，用于推平和推移土地。
斗板位于推土机后部，通过液压系统控制其升降和倾斜，用于装载土地。
4. 液压系统：推土机的液压系统负责驱动工作装置的运动。
它由液压油箱、液压泵、液压马达和液压缸等组成。
液压泵将液压油从油箱中抽取，并通过压力将其输送至液压马达和液压缸，从而实现工作装置的运动。
5. 操纵系统：推土机的操纵系统主要由操纵杆、操纵阀和操纵台组成。
操纵杆和操纵台上的控制按钮用于控制推土机的运动和工作，包括前进、后退、上下和倾斜等。
操纵阀则负责将操作杆的动作转化为液压系统的运动。
6. 安全装置：为了保障工程施工的安全性，推土机配备了各种安全装置。
例如，推土机上通常安装有防滚架和防滚制动器，以防止在斜坡或不稳定地形上的侧翻。
此外，还会安装警示灯和音响器作为警示信号，提醒周围人员注意安全。
总结起来，推土机的工作原理是通过动力系统驱动履带系统前进和后退，实现推土机的移动；利用液压系统驱动工作装置的上下和倾斜，完成土地平整和装载的工作；通过操纵系统控制推土机的运动和工作；并配备各种安全装置以确保施工的安全性。
这些原理相互作用，共同为推土机提供了强大的功能和高效的工作能力。
推土机一、推土机的用途、分类与编号推土机是一种多用途的自行式施工机械。
推土机在作业时，将铲刀切入土中，依靠机械的牵引力，完成土壤的切削和推运工作。
推土机可完成铲土、运土、填土、平地、松土、压实以及清除杂物等作业，还可以给铲运机和平地机助铲和预松土以及牵引各种拖式施工机械进行作业。
常用推土机的分类、特点及适用范围如表2-1-1所示。
常用推土机的分类、特点及适用范围表2-1-1续表2-1-1电传动式 此类推土机的工作装置、行走机构采用电动马达作动力。
它具有结构简单、工作可靠、作业效率高、污染少等优点，但受电源、电缆的限制，使用受局限。
一般用于露天矿、矿井作业为多图2-1-1 履带式推土机 图2-1-2 轮胎式推土机推土机的型号用字母T 表示，L表示轮胎式（无L 时表示履带式），Y表示液力机械式，后面的数字表示发动机功率，单位是马力。
例：TY180型推土机，表示发动机功率为180马力的履带式液力机械式推土机。
二、推土机的构造与工作原理推土机主要由发动机、底盘、液压系统、电气系统、工作装置和辅助装置等组成，如图2-1-3所示。
推土机用的发动机多为柴油机，常布置在推土机的前部，通过减振装置固定在机架上。
电气系统主要包括发动机的电起动装置和全机照明装置等。
辅助装置主要有燃油箱、液压油箱、驾驶室等。
图2-1-3 推土机的总体构造 1-铲刀；2-液压系统；3-发动机；4-驾驶室；5-操纵机底盘部分包括离合器（变矩器）、变速箱、后桥、行走装置和机架等。
底盘的作用是支承整机质量并将动力传给行走装置和液压操纵机构。
主离合器装在柴油机和变速箱之间，用来平稳地接合和分离动力，变速箱和后桥用来改变推土机的行走速度、方向和牵引力。
行走装置是支承机体并使推土机行走的机构。
机架是整机的骨架，用来安装发动机、底盘和工作装置，使全机成为一个整体。
推土机工作时，先启动柴油机，通过主离合器把动力传给变速箱（液力机械式传动系则通过液力变矩器直接将动力传给变速箱，没有主离合器），然后，再通过主传动器和左、右转向离合器，传到左、右最终传动装置，驱动行走装置的左、右驱动轮，从而使机械前进或后退。
推土机传动系统的结构、原理及常见故障诊断摘要：我单位承修的推土机，是日本小松公司生产的。
整机传动系统由变矩器、变速箱、转向制动箱组成，在使用维修中常出现的故障有：没有行走、空挡带档、转向没有缓冲、制动解除不了等。
因结构复杂、工作原理难懂，给维修带来困难。
通过整理多年的维修记录、摸索探讨、分析总结推土机传动系统的结构特点、工作原理及常见故障诊断的检测、处理方法。
关键词：传动系统转向故障诊断测试引言:推土机传动系统由变矩器、变速箱、转向、制动部件组成。
在露天作业现场经常出现的没有行走、行走无力、没有空档、转向急没有缓冲、刹车制动不能解除等故障。
因结构紧凑复杂、工作原理难懂，拆装维修困难。
为此，本文简要介绍了该推土机传动系统的结构特点，摘录了维修实践中的典型故障，研究探讨了推土机传动系统常见故障的诊断过程，分享给大家。
1.传动系统简介推土机传动系统的原理是：发动机的功率经减震器对其进行扭震减震后，通过万向接头被传至变矩器。
变矩器根据负载变化将发动机功率通过油液递至变速箱输入轴。
变矩器上装有闭锁离合器，当变速箱转速加快时，闭锁离合器啮合。
此时传动箱与涡轮合为一体，将发动机功率直接传递给变速箱输入轴。
变速箱为行星式动力换挡变速箱。
利用行星齿轮系统与液压离合器的结合，完成减速和档位转换。
变速箱输出轴转速通过主动锥齿轮轴的小斜齿轮和被动斜齿轮后进一步减速降低，然后传递至左，右转向离合器。
操纵转向杆可使推土机将转向一侧的转向离合器分离，从而实现转向。
转弯半径的大小可通过安装在转向离合器外侧的转向制动器来联合控制。
转向制动器采用转向离合器同样的结构与液压控制系统。
转向离合器的功率输出进入终传动装置，经减速后带动驱动轮旋转。
终传动装置为双减速式，包括一个单级直齿轮和单级行星齿轮系统。
它通过使驱动轮转动来驱动履带板，从而使推土机移动。
1.1变矩器变矩器为单级、单相、三元件，带闭锁离合器定子离合器的液力变矩器。
其工作原理是：变矩器的传递动力由发动机—减震器—传动轴到变矩器输入轴—泵轮—涡轮—定子（导轮）—涡轮—涡轮轴。

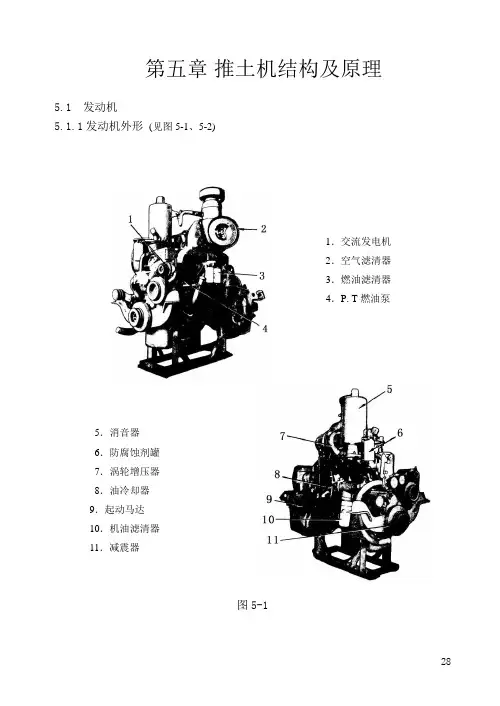

第五章推土机结构及原理5.1 发动机5.1.1发动机外形(见图5-1、5-2)1．交流发电机2．空气滤清器3．燃油滤清器4．P.T燃油泵5．消音器6．防腐蚀剂罐7．涡轮增压器8．油冷却器9．起动马达10．机油滤清器11．减震器图5-1图5-25.1.2发动机主要性能参数1.主要性能参数发动机型号NT855-C280(BCⅢ) 缸数—缸径×行程（mm）6—139.7×152.4总排气量(l) 14.01点火顺序1-5-3-6-2-4尺寸总长（mm）1691(飞轮壳～风扇前端) 总宽（mm）1116(后支架～后支架)总高（mm）2741.9(排气管～油底壳放气阀) 净重（kg）1750性能额定转速（rpm）1800额定功率（kw）162(220PS) 最大扭矩（N·m/rpm）1030/1250无负荷最高转速（rpm）1900~2000无负荷最低转速（rpm）550~600最低燃油消耗率（g/kw·h）≤205 充电用发电机硅整流发电机24伏35安起动方式起动马达24伏11千瓦蓄电池24伏195安小时×2 润滑油容量（L）45冷却水容量（L）792．配气相位图(见图5—3)图5-33．性能曲线(见图5—4)飞轮功率：162kw(220ps)/1800rpm最大扭矩：1030N·m/1250rpm最低燃油消耗率：<205g/kw·h图5-45.1.3发动机各系统介绍1．进排气系统进排气系统主要由空气滤清器、涡轮增压器、消音器、排气管构成①空气滤清器(见图5—5)空气滤清器为干式两级滤清器，由旋风管式粗滤器和纸质滤清器构成，滤清效能达到99.8%。
清理滤芯时，只清理外滤芯，内滤芯不允许清理内滤芯零件号：6127-81-7412外滤芯零件号：6128-81-7320②涡轮增压器涡轮增压器型号为T—46(见图5-6) 图5-51．隔热板2．密封环3．排气出口4．涡轮叶轮及轴5．涡轮壳6．排气进口7．机油出口8．至发动机的空气9．空气压缩机壳10. 轴承嵌片11. 密封环12. 油封套13. 空气压缩机叶轮14. 空气进口15. 油封板16.“O”形密封圈17. 轴承壳18. 机油出口图5-6 19. 增压器轴承20. 隔热材料2．燃油系统①喷油器(零件号3013725)(见图5-7)1．喷嘴头2．喷嘴头紧帽3．止回球阀4．卡环5．滤网6．量孔塞7．密封垫8．柱塞接管9．喷油器弹簧10．顶杆11．喷油器体12．“O”形圈13．螺纹销14．柱塞15．柱塞套图5-7喷油器体(11)中装有柱塞弹簧(9)、可调量孔(6)、量孔密封垫(7)、燃油滤网(5)和滤网卡环(4)、外部有O形圈(12)，它与气缸盖相密封，组成燃油进、回油道，燃油通过可调量孔(6)流向柱塞套(15)，经过止回球阀(3)到达喷嘴头和柱塞套间的油道中，然后向上到计量孔中。
推土机的结构与工作原理推土机是土方工程机械的一种主要机械，按行走方式分为履带式和轮胎式两种.因为轮胎式推土机较少。
本文主要讲述履带式推土机的结构与工作原理。
功率大于120KW的履带式推土机中，绝大多数采用液力-机械传动。
这类推土机来源于引进日本小松制作所的D155型、D85型、D65型三种基本型推土机制造技术。
国产化后，定型为TY320型、TY220型、TY160型基本型推土机。
为了满足用户各种使用工作况的需求，我国推土机生产厂家在以上三个基本型推土机的基础上，拓展了产品品种，形成了三种系列的推土机。
TY220型推土机系列产品，包括TSY220型湿地推土机、TMY220型沙漠推土机、TYG220型高原推土机、TY220F型森林伐木型推土机、TSY220H 型环卫推土机和DG45型吊管机等。
TY320型和TY160型系列推土机也在拓展类似的系列产品。
TY160系列中还有TSY160L型超湿地推土机和TBY160型推扒机等。
推土机产品种的开发拓展，既要满足不同工况条件的工作适应性，又必须与基本型保持最大限度的零部件通用性(或称互换性)，这就为广大用户使用维修带来极大的方便。
为方便用户购买配件，生产厂都保留了日本小松公司的零部件编号，只有改型中自行设计的零部件，才冠以自己厂家的编号。
履带式推土机主要由发动机、传动系统、工作装置、电气部分、驾驶室和机罩等组成。
其中，机械及液压传动系统又包括液力变矩器、联轴器总成、行星齿轮式动力换挡变速器、中央传动、转向离合器和转向制动器、终传动和行走系统等。
动力输出机构(PTO)10以齿轮传动和花键连接的方式带动工作装置液压系统中工作泵P1、变速变矩液压系统变速泵P2、转向制动液压系统转向泵P3;链轮8代表二级直齿齿轮传动的终传动机构(包括左和右终传动总成);履带板9包括履带总成、台车架和悬挂装置总成在内的行走系统。
本文将重点介绍上述传动系统中的液力变矩器、行星齿轮式动力换挡变速器、转向离合器和转向制动器的结构、工作原理及其液压系统的故障及排除。
国产102KW以下的推土机，如T140型、T120型、T70型等小功率推土机，其传动系统的型式都是机械传动的，包括离合器和机械变速器等。
这类推土机在我国产销量也较大;其结构较为简单，生产年代较早，使用单位较熟悉，使用维修也比较容易。
1、液力变矩器该变矩器为三元件向心涡轮式，结构简单、传动效率高。
变矩器由泵轮组件、涡轮组件、导轮组件三部分构成。
泵轮组件中的泵轮由螺栓和驱动壳连接，驱动齿轮由螺栓和驱动壳连接。
驱动齿轮直接插入发动机飞轮齿圈内，故泵轮随发动机一起旋转。
导轮由螺栓和导轮毂连接，导轮毂通过花键和导轮座连接，导轮座又通过螺栓和变矩器壳连接，故导轮和变矩器壳一起，是不旋转的。
涡轮和涡轮毂用铆钉铆接在一起，再通过花键和涡轮输出轴连接，涡轮输出轴通过花键和联轴节连接，将动力传递给其后的传动系统。
泵轮随发动机一起旋转，将动力输入，导轮不旋转，涡轮旋转，将动力输出，三者之间相互独立，轮间间隙约为2mm。
泵轮、涡轮、导轮自身由许多叶片组成，称之为叶栅，叶片由曲而构成，呈复杂的形状。
变矩器在工作时，叶栅中是需要充满油液的，在泵轮高速旋转时，泵轮叶栅中的油液在离心力的作用下沿曲面向外流动，在叶栅出口处射向涡轮叶栅出口，然后沿涡轮叶栅曲面作向心流动，又从涡轮叶栅出口射向导轮叶栅进口，穿过导轮叶栅又流回泵轮。
泵轮、涡轮、导轮叶栅组成的圆形空间，称之为循环圆。
由于涡轮叶栅曲面形状的设计，决定了涡轮和泵轮在同一方向旋转。
这样，变矩器叶栅循环圆中的油液，一方面在循环圆中旋转，一方面又随泵轮和涡轮旋转，从而形成了复杂的螺旋运动，在这种运动中，将能量从泵轮传递给涡轮。
涡轮的负荷是推土机负荷决定的。
推土机的负荷由铲刀传递给履带行走系统，再传给终传动、转向离合器、中央传动、变速器和联轴器总成，最终传递给变矩器涡轮。
涡轮负荷小时，其旋转速度就快;负荷大时，旋转速度就慢。
当推土机因超载走不动时，涡轮的转速也下降为0，成为涡轮的制动状态。
这时，因涡轮停止转动，由泵轮叶栅射来的油液，以最大的冲击穿过涡轮叶栅冲向导轮，在不转的导轮叶栅中转换成压力，该压力反压向涡轮，增大了涡轮的扭矩，该增加的扭矩和涡轮旋转方向一致，此时涡轮输出扭矩最大，为泵轮扭矩的2.54倍。
涡轮随着负荷增大，转速逐渐降低，扭矩逐渐增加，这相当于一个无级变速器在逐渐降速增扭。
这种无级变矩的性能与易操纵而挡位较少的行星齿轮式动力换挡变速器相配合，使推土机获得了优异的牵引性能。
液力变矩器是依靠液力工作的。
油液在叶栅中流动时，由于冲击、摩擦，会消耗能量，使油发热，故液力变矩器的传动效率是较低的。
目前，国内外最好的液力变矩器其最高效率为88%。
当变矩器的涡轮因推土机超负荷而停止转动时，由泵轮传来的能量全部转化成热量而消耗掉，此时变矩器效率为0。
要想提高变矩器的传动效率，就要掌握推土机的负荷，使涡轮有适当的转速、推土机有适当的速度;即当推土机因负荷过大而走不动时，要及时减小负荷，提一下铲刀或由II挡换为I挡。
由变矩器的结构和工作原理知，变矩器工作时油会有内泄、会发热。
这就要求要及时给变矩器内部补充油，并将发热的油替换出来冷却，形成一个循环。
TY320型和TY220型有完全相似的液力变矩器，只是进行了几何放大。
TY160型和TY220型有基本相似的的液力变矩器，人是结构有些变化。
它们的故障和维修是基本相同的。
2、行星齿轮式动力换挡变速器TY220推土机行星齿轮式动力换挡变速器的结构图，该变速器主要由四个行星排和一个旋转闭锁离合器构成。
图3中标的“I”“II”“III”、“IV”是四个行星排，“V”是旋转闭锁离合器。
“I”“II”和“IV”行星排都是固定齿圈，用行星架同向旋转进行输出的。
“II”行星排的行星架上多装一个行星轮，若将齿圈C用离合器固定，当太阳轮A右转时，行星齿轮B 左转，行星齿轮E右转，行星架D左转，则形成了以太阳轮输入、行星架反向旋转输出的行星齿轮减速机构。
TY220型推土机变速器即利用第II行星排作为倒挡使用。
离合器有5个。
第1至第4离合器的油缸体都由螺栓连接在端盖上，它们是不运动的。
当油缸体和活塞之间充满压力油时，压力油在油超过计划的密封下，建立油压并推活塞压紧摩擦片，则可将齿圈固定。
第5号旋转闭锁离合器的结构比较特殊，它没有行星机构，其工作时是整体旋转的。
向旋转油缸中供油时，需先向中心轴供油。
工作时，压力油通过第5离合器固定不动的壳体19中的油道，进入旋转油缸，推动活塞工作。
为防止泄漏，要用旋转密封环进行密封。
工作完的油液，由于旋转油缸不停地旋转，离心力向外甩出，无法经供油道排出，会增加摩擦片的磨损。
为解决此问题，在旋转油道排出，会增加摩擦片的磨损。
为解决此问题，在旋转油缸体上增加一个钢球止回阀，在压力油的作用下，它密封油孔以建立油压，停止供油时，它会甩开，开放回油孔以回油。
TY220型推土机变速器，在结构上许多特点，利用这些特点，可使维修更为容易进行。
如第1至第4离合器的摩擦片和光盘都是通用的;第2至第4行星排的活塞和密封环相同，行星排离合器导向销相同，光盘分离弹簧相同，离合器活塞分离弹簧相同;第1至第3行星排使用同一个行星架;第4行星排的行星架利用外齿圈插入第3行星排齿圈中，并用弹簧卡圈防止轴向窜动等等。
TY320和TY220型推土机系列产品有完全相似的变速器，只是放大了几何尺寸。
TY160型推土机变速器，离合器的排列方式不同，第1离合器为前进挡，第2离合器为后退挡，第3旋转闭锁离合器为I挡，第4离合器为III挡，第5离合器为II挡。
安们有相同的使用维修特点。
3、转向离合器和转向制动器变速器的动力传入中央传动后，就从纵向传动变为横向传动，由横轴分别传给左、右两个转向离合器。
图4是TY220型推土机的中央传动及转向离合器结构图。
该机的转向离合器是弹簧压紧、液压分离、常啮合、温式摩擦片结构型式。
它包括外鼓1、内鼓5、压盘2、外摩擦片3、内齿处4、活塞15、螺栓13、套筒14与活塞15连接成一个整体，大、小弹簧支撑在内鼓5上，弹簧的安装负荷推动活塞15向右移动，带动压板2将摩擦片3和齿片4压紧在一起，实现接合传力。
弹簧共8组，总安装负荷3.2T，有足够的压力压紧摩擦片以传递力矩。
当推土机需要转向(如拉动左转向拉杆)时，淮压油充入转向离合器活塞15和轮毂6之间的油腔，油压力推动活塞，带动压盘向左移动，摩擦片和齿片松开，不再传递力矩，推土机左侧失去动力，在右侧履带的推动下向左转向。
转向结束时，松开拉杆，液压油在活塞推动下回流，转向离合器重新接合传力，推土机恢复直线行驶。
TY220型推土机转向制动器是液压助力、浮动湿式制动带式。
它包括安装在转向离合器外鼓上的制动带15、助力活塞8、连杆10、浮动杆11、连杆14等零件。
由于浮动机构的优越性能，不论离合器外鼓是正转还是反转，制动时都很平稳，不会产生制动冲击。
当制动带1.5上的制动带衬片16磨损后，制动带和外鼓之间间隙变大，制动跳板行程增加，当行程增大到一定限度时，制动变得不可靠。
因此，要不断地调整制动带间隙。
推土机制动踏板标准行程和极限行程如表所示。
制动带间隙调整的方法：拆去调节螺栓的护盖后，将调节螺栓口右旋，扭紧制动带以抱住外鼓(扭紧力矩约90N·m)然后拧松螺栓(TY160型拧松15/6圈，TY320型拧松11/6圈)，使制动带和外鼓间出现0.3mm 标准间隙，调整完成。
TY320型、TY160型和TY220型推土机系列产品有相似的转向离合器和制动器，它们有相同的使用和维修特点。
