推土机的基本构造及工作原理推土机是一种常见的工程机械设备，广泛应用于土地平整、土方开挖、填筑等工程中。
它的基本构造包括底盘、发动机、驾驶室、推土刀、液压系统等部分。
推土机的工作原理是通过发动机带动液压系统，使推土刀进行上下左右的运动，从而实现对土地的推挖、平整等作业。
底盘是推土机的主要承载部分，通常由履带、轮胎等组成。
履带推土机具有较好的通过性和抓地力，适合在复杂地形下作业；轮胎推土机则具有较高的行驶速度和灵活性，适合在平整场地上作业。
底盘的选择取决于具体的作业需求和场地条件。
推土机的发动机通常为柴油机，通过燃油的燃烧产生动力，驱动液压系统和履带/轮胎运动。
发动机的功率大小直接影响到推土机的作业能力和效率，通常根据作业规模和要求选择合适的功率大小。
驾驶室是推土机的操作中心，操作员通过控制台上的操纵杆和脚踏板控制推土刀的上下左右运动，实现对土地的推挖、平整等作业。
驾驶室通常配有空调、暖风等设施，提供舒适的工作环境。
推土刀是推土机的主要作业部件，可根据需要调节倾斜角度和深度，实现不同的作业要求。
推土刀通常由刀身、刀口、刀角等部分组成，具有良好的抗磨损和耐用性能。
液压系统是推土机的动力系统，通过液压泵将发动机提供的动力转换成液压能，驱动液压缸实现推土刀的上下左右运动。
液压系统具有动力大、控制精确、反应灵敏等优点，是推土机作业高效的关键。
推土机的工作原理是通过发动机提供动力，驱动液压系统，使液压缸推动推土刀进行作业。
操作员通过操纵杆和脚踏板控制推土刀的运动，实现对土地的推挖、平整等作业。
推土机在作业过程中，操作员需要根据土地情况和作业要求灵活操作，确保作业效率和质量。
总的来说，推土机作为一种重要的工程机械设备，在土地平整、土方开挖、填筑等工程中发挥着重要作用。
通过对其基本构造和工作原理的了解，我们可以更好地理解推土机的作业原理和方法，提高工程作业效率和质量。
希望本文对读者有所帮助，谢谢阅读。
推土机结构及原理1推土机，作为一种常见的工程机械设备，广泛应用于各种土地建设和修复工作中。
它的结构和原理是推土机能够正常运转和发挥作用的基础。
本文将详细介绍推土机的结构和原理，以帮助读者更好地了解推土机的工作原理及其组成部分。
一、推土机的结构推土机通常包括以下几个主要组成部分：1.发动机推土机的发动机通常位于机身前部，用于提供动力以驱动整个机械设备运转。
发动机通常采用柴油机，也有部分推土机采用汽油机或电动机。
发动机通过传动装置与推土机的其他部件相连。
2.底盘底盘是推土机的主要支撑结构，承载整个机身及工作部件的重量。
底盘通常由履带、驱动轮和托轮等组成，确保推土机在各种复杂地形和工况下能够稳定行驶。
3.驾驶室驾驶室位于推土机的机身中部或后部，供驾驶员进行操作和操控。
驾驶室通常配备有驾驶座椅、操纵杆、仪表盘和空调等设施，以提供良好的工作环境和操作条件。
4.推土板推土板是推土机的主要工作部件，位于机身背部。
推土板可以通过液压系统进行升降和倾斜，用于推动和移动土地。
推土板的结构通常包括刀刃、边刃和支撑框架等。
5.液压系统液压系统是推土机的重要组成部分，用于驱动推土板和其他液压部件的运动。
液压系统包括液压泵、液压油箱、液压管路和控制阀等，通过控制液压油的流动和压力实现推土机各个部件的协调运动。
二、推土机的工作原理推土机的工作原理主要通过底盘的运动和推土板的动作来实现。
具体原理如下：1.底盘工作原理推土机底盘的履带通过驱动轮和托轮的转动使整个机身得以行驶。
驱动轮通过发动机提供的动力带动液压系统，从而带动履带转动。
托轮则起到支撑和稳定机身的作用，确保推土机能够平稳行驶。

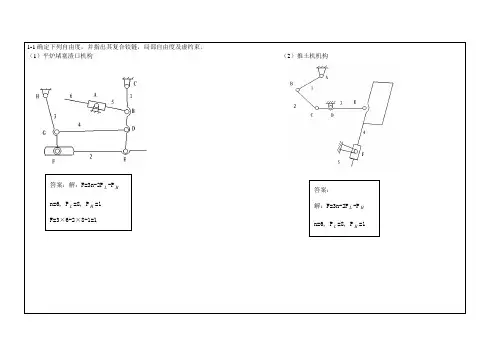

2.推土板工作原理推土板通过液压系统的作用进行升降和倾斜，从而实现推动和移动土地的目的。
液压泵将发动机提供的动力转化为液压能，推动液压油流经控制阀，通过控制阀的开启和关闭来控制推土板的上升和下降。
在推土板工作过程中，驾驶员通过操纵杆控制液压系统的工作，使推土板实现前后运动和倾斜。
推土机的基本构造及工作原理
推土机的基本构造及工作原理
推土机是一种重型机械设备，主要用于挖掘土方和搬运物料，是建筑工程中最重要的机械设备之一。
一般情况下，一台完整的推土机由机身、液压系统、操作系统、电气控制系统等组成。
推土机机身主要是推斗、车架、驱动装置和液压油缸等。
推斗又可分为前推斗、中推斗和后推斗，前推斗用于确定推土机的纵向操纵，中推斗用于拉、推土料，后推斗用于挖掘深度的控制。
液压系统由液压泵、控制阀、液压油缸组成，控制液压油缸上下移动、上下转动。
操作系统主要是方向盘、油门踏板、启动/停止开关等，根据操作者的操作来控制推土机的前进或倒退，以及推土料的移动。
电气控制系统主要是电机、发动机、电池、计算机等，主要负责供电，并控制推土机各种部件的正常工作。
总之，推土机的工作原理是：液压系统以指定的压力，驱动液压油缸上下移动，从而使推斗上下移动，操纵推斗的上下转动，实现搬运物料和挖掘土方的目的。
- 1 -。
推土机使用说明书一、前言感谢您选择使用我们的推土机。
本使用说明书将为您提供关于推土机的详细信息和正确的使用方法，以确保您能够安全高效地使用该设备。
二、安全须知在操作推土机之前，请务必仔细阅读并理解以下安全须知，以确保您和他人的安全：1. 在操作推土机时，必须穿戴符合安全标准的防护装备，包括头盔、安全鞋、手套等。
2. 请确保您具备操作推土机所需的相关知识和技能。
如若不确定，建议在专业人士的指导下进行操作。
3. 在使用推土机之前，务必对设备进行检查和维护，确保其正常工作。
4. 在操作推土机时，请保持集中注意力，并遵循所有相关的操作规程和信号。
5. 在操作推土机时，避免靠近边坡、悬崖等危险地带，确保您的操作环境安全。
6. 在停止操作推土机时，请将发动机熄火，并采取必要的防护措施，以防止意外发生。
三、推土机结构推土机由以下几个主要部分组成，它们各自承担着不同的功能和作用：1. 发动机：提供动力，并驱动推土机的运行。
2. 底盘：承载整个推土机的重量并提供稳定性。
3. 推土刀：用于推动和移动土壤、杂物等。
4. 操作室：供操作员驾驶和操作推土机。
四、推土机操作步骤请按照以下步骤正确操作推土机：1. 开启推土机：将发动机启动开关转到启动位置，同时跟随推土机的操作手册操作，确保发动机正常运行。
2. 调整推土刀高度：使用控制杆或按钮来调整推土刀的高度，以适应不同工作场景的需求。
3. 前进或倒退：通过操作驾驶室内的操纵杆，将推土机前进或倒退。
4. 转向：使用操纵杆或方向盘控制推土机的转向。
5. 推土操作：将推土机移到需要推土的区域，将推土刀放到所需位置，并使用推土刀推动土壤或杂物。
6. 停止推土机：在完成工作后，将发动机熄火，并进行必要的防护措施。
五、维护与保养定期进行以下维护和保养将有助于保持推土机的良好状态，并延长其使用寿命：1. 清洁推土机：在使用推土机后，请将其清洁干净，以防土壤或杂物附着在其上。
2. 更换润滑油和液压油：根据推土机的操作手册，按照规定的时间间隔更换润滑油和液压油。
推土机传动系统的结构、原理及常见故障诊断摘要：我单位承修的推土机，是日本小松公司生产的。
整机传动系统由变矩器、变速箱、转向制动箱组成，在使用维修中常出现的故障有：没有行走、空挡带档、转向没有缓冲、制动解除不了等。
因结构复杂、工作原理难懂，给维修带来困难。
通过整理多年的维修记录、摸索探讨、分析总结推土机传动系统的结构特点、工作原理及常见故障诊断的检测、处理方法。
关键词：传动系统转向故障诊断测试引言:推土机传动系统由变矩器、变速箱、转向、制动部件组成。
在露天作业现场经常出现的没有行走、行走无力、没有空档、转向急没有缓冲、刹车制动不能解除等故障。
因结构紧凑复杂、工作原理难懂，拆装维修困难。
为此，本文简要介绍了该推土机传动系统的结构特点，摘录了维修实践中的典型故障，研究探讨了推土机传动系统常见故障的诊断过程，分享给大家。
1.传动系统简介推土机传动系统的原理是：发动机的功率经减震器对其进行扭震减震后，通过万向接头被传至变矩器。
变矩器根据负载变化将发动机功率通过油液递至变速箱输入轴。
变矩器上装有闭锁离合器，当变速箱转速加快时，闭锁离合器啮合。
此时传动箱与涡轮合为一体，将发动机功率直接传递给变速箱输入轴。
变速箱为行星式动力换挡变速箱。
利用行星齿轮系统与液压离合器的结合，完成减速和档位转换。
变速箱输出轴转速通过主动锥齿轮轴的小斜齿轮和被动斜齿轮后进一步减速降低，然后传递至左，右转向离合器。
操纵转向杆可使推土机将转向一侧的转向离合器分离，从而实现转向。
转弯半径的大小可通过安装在转向离合器外侧的转向制动器来联合控制。
转向制动器采用转向离合器同样的结构与液压控制系统。
转向离合器的功率输出进入终传动装置，经减速后带动驱动轮旋转。
终传动装置为双减速式，包括一个单级直齿轮和单级行星齿轮系统。
它通过使驱动轮转动来驱动履带板，从而使推土机移动。
1.1变矩器变矩器为单级、单相、三元件，带闭锁离合器定子离合器的液力变矩器。
其工作原理是：变矩器的传递动力由发动机—减震器—传动轴到变矩器输入轴—泵轮—涡轮—定子（导轮）—涡轮—涡轮轴。
第五章推土机结构及原理5.1 发动机5.1.1发动机外形(见图5-1、5-2)1．交流发电机2．空气滤清器3．燃油滤清器4．P.T燃油泵5．消音器6．防腐蚀剂罐7．涡轮增压器8．油冷却器9．起动马达10．机油滤清器11．减震器图5-1图5-25.1.2发动机主要性能参数1.主要性能参数发动机型号NT855-C280(BCⅢ) 缸数—缸径×行程（mm）6—139.7×152.4总排气量(l) 14.01点火顺序1-5-3-6-2-4尺寸总长（mm）1691(飞轮壳～风扇前端) 总宽（mm）1116(后支架～后支架)总高（mm）2741.9(排气管～油底壳放气阀) 净重（kg）1750性能额定转速（rpm）1800额定功率（kw）162(220PS) 最大扭矩（N·m/rpm）1030/1250无负荷最高转速（rpm）1900~2000无负荷最低转速（rpm）550~600最低燃油消耗率（g/kw·h）≤205 充电用发电机硅整流发电机24伏35安起动方式起动马达24伏11千瓦蓄电池24伏195安小时×2 润滑油容量（L）45冷却水容量（L）792．配气相位图(见图5—3)图5-33．性能曲线(见图5—4)飞轮功率：162kw(220ps)/1800rpm最大扭矩：1030N·m/1250rpm最低燃油消耗率：<205g/kw·h图5-45.1.3发动机各系统介绍1．进排气系统进排气系统主要由空气滤清器、涡轮增压器、消音器、排气管构成①空气滤清器(见图5—5)空气滤清器为干式两级滤清器，由旋风管式粗滤器和纸质滤清器构成，滤清效能达到99.8%。
清理滤芯时，只清理外滤芯，内滤芯不允许清理内滤芯零件号：6127-81-7412外滤芯零件号：6128-81-7320②涡轮增压器涡轮增压器型号为T—46(见图5-6) 图5-51．隔热板2．密封环3．排气出口4．涡轮叶轮及轴5．涡轮壳6．排气进口7．机油出口8．至发动机的空气9．空气压缩机壳10. 轴承嵌片11. 密封环12. 油封套13. 空气压缩机叶轮14. 空气进口15. 油封板16.“O”形密封圈17. 轴承壳18. 机油出口图5-6 19. 增压器轴承20. 隔热材料2．燃油系统①喷油器(零件号3013725)(见图5-7)1．喷嘴头2．喷嘴头紧帽3．止回球阀4．卡环5．滤网6．量孔塞7．密封垫8．柱塞接管9．喷油器弹簧10．顶杆11．喷油器体12．“O”形圈13．螺纹销14．柱塞15．柱塞套图5-7喷油器体(11)中装有柱塞弹簧(9)、可调量孔(6)、量孔密封垫(7)、燃油滤网(5)和滤网卡环(4)、外部有O形圈(12)，它与气缸盖相密封，组成燃油进、回油道，燃油通过可调量孔(6)流向柱塞套(15)，经过止回球阀(3)到达喷嘴头和柱塞套间的油道中，然后向上到计量孔中。
