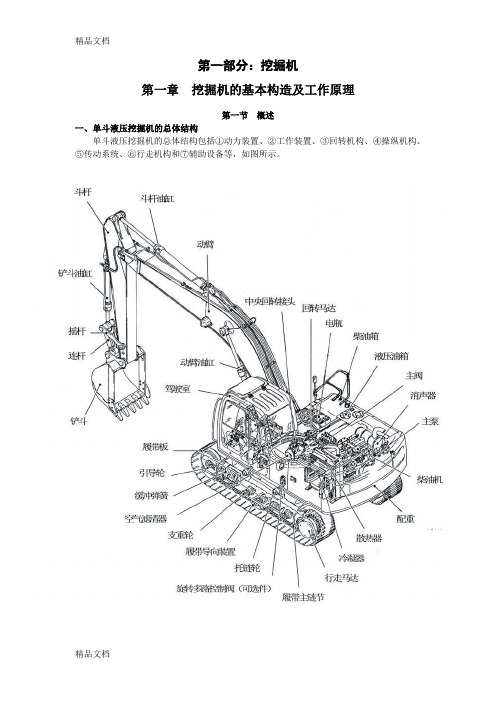

第一部分:挖掘机第一章挖掘机的基本构造及工作原理第一节概述一、单斗液压挖掘机的总体结构单斗液压挖掘机的总体结构包括①动力装置、②工作装置、③回转机构、④操纵机构、⑤传动系统、⑥行走机构和⑦辅助设备等,如图所示。
常用的全回转式液压挖掘机的动力装置、传动系统的主要部分、回转机构、辅助设备和驾驶室等都安装在可回转的平台上,通常称为上部转台。
因此又可将单斗液压挖掘机概括成工作装置、上部转台和行走机构等三部分。
工作装置——①动臂、②斗杆、③铲斗、④液压油缸、⑤连杆、⑥销轴、⑦管路上部转台——①发动机、②减震器主泵、③主阀、④驾驶室、⑤回转机构、⑥回转支承、⑦回转接头、⑧转台、⑨液压油箱、⑩燃油箱、○11控制油路、○12电器部件、○13配重行走机构——①履带架、②履带、③引导轮、④支重轮、⑤托轮、⑥终传动、⑦张紧装置挖掘机是通过柴油机把柴油的化学能转化为机械能,由液压柱塞泵把机械能转换成液压能,通过液压系统把液压能分配到各执行元件(液压油缸、回转马达+减速机、行走马达+减速机),由各执行元件再把液压能转化为机械能,实现工作装置的运动、回转平台的回转运动、整机的行走运动。
二、挖掘机动力系统1、挖掘机动力传输路线如下1)行走动力传输路线:柴油机——联轴节——液压泵(机械能转化为液压能)——分配阀——中央回转接头——行走马达(液压能转化为机械能)——减速箱——驱动轮——轨链履带——实现行走2)回转运动传输路线:柴油机——联轴节——液压泵(机械能转化为液压能)——分配阀——回转马达(液压能转化为机械能)——减速箱——回转支承——实现回转3)动臂运动传输路线:柴油机——联轴节——液压泵(机械能转化为液压能)——分配阀——动臂油缸(液压能转化为机械能)——实现动臂运动4)斗杆运动传输路线:柴油机——联轴节——液压泵(机械能转化为液压能)——分配阀——斗杆油缸(液压能转化为机械能)——实现斗杆运动5)铲斗运动传输路线:柴油机——联轴节——液压泵(机械能转化为液压能)——分配阀——铲斗油缸(液压能转化为机械能)——实现铲斗运动1、引导轮2、中心回转接头3、控制阀4、终传动5、行走马达6、液压泵7、发动机8、行走速度电磁阀9、回转制动电磁阀10、回转马达11、回转机构12、回转支承2、动力装置单斗液压挖掘机的动力装置,多采用直立多缸式、水冷、一小时功率标定的柴油机。
推土机的基本构造及工作原理
推土机的基本构造及工作原理
推土机是一种重型机械设备,主要用于挖掘土方和搬运物料,是建筑工程中最重要的机械设备之一。
一般情况下,一台完整的推土机由机身、液压系统、操作系统、电气控制系统等组成。
推土机机身主要是推斗、车架、驱动装置和液压油缸等。
推斗又可分为前推斗、中推斗和后推斗,前推斗用于确定推土机的纵向操纵,中推斗用于拉、推土料,后推斗用于挖掘深度的控制。
液压系统由液压泵、控制阀、液压油缸组成,控制液压油缸上下移动、上下转动。
操作系统主要是方向盘、油门踏板、启动/停止开关等,根据操作者的操作来控制推土机的前进或倒退,以及推土料的移动。
电气控制系统主要是电机、发动机、电池、计算机等,主要负责供电,并控制推土机各种部件的正常工作。
总之,推土机的工作原理是:液压系统以指定的压力,驱动液压油缸上下移动,从而使推斗上下移动,操纵推斗的上下转动,实现搬运物料和挖掘土方的目的。
- 1 -。
第五章推土机结构及原理5.1 发动机5.1.1发动机外形(见图5-1、5-2)1.交流发电机2.空气滤清器3.燃油滤清器4.P.T燃油泵5.消音器6.防腐蚀剂罐7.涡轮增压器8.油冷却器9.起动马达10.机油滤清器11.减震器图5-1图5-25.1.2发动机主要性能参数1.主要性能参数发动机型号NT855-C280(BCⅢ) 缸数—缸径×行程(mm)6—139.7×152.4总排气量(l) 14.01点火顺序1-5-3-6-2-4尺寸总长(mm)1691(飞轮壳~风扇前端) 总宽(mm)1116(后支架~后支架)总高(mm)2741.9(排气管~油底壳放气阀) 净重(kg)1750性能额定转速(rpm)1800额定功率(kw)162(220PS) 最大扭矩(N·m/rpm)1030/1250无负荷最高转速(rpm)1900~2000无负荷最低转速(rpm)550~600最低燃油消耗率(g/kw·h)≤205 充电用发电机硅整流发电机24伏35安起动方式起动马达24伏11千瓦蓄电池24伏195安小时×2 润滑油容量(L)45冷却水容量(L)792.配气相位图(见图5—3)图5-33.性能曲线(见图5—4)飞轮功率:162kw(220ps)/1800rpm最大扭矩:1030N·m/1250rpm最低燃油消耗率:<205g/kw·h图5-45.1.3发动机各系统介绍1.进排气系统进排气系统主要由空气滤清器、涡轮增压器、消音器、排气管构成①空气滤清器(见图5—5)空气滤清器为干式两级滤清器,由旋风管式粗滤器和纸质滤清器构成,滤清效能达到99.8%。
清理滤芯时,只清理外滤芯,内滤芯不允许清理内滤芯零件号:6127-81-7412外滤芯零件号:6128-81-7320②涡轮增压器涡轮增压器型号为T—46(见图5-6) 图5-51.隔热板2.密封环3.排气出口4.涡轮叶轮及轴5.涡轮壳6.排气进口7.机油出口8.至发动机的空气9.空气压缩机壳10. 轴承嵌片11. 密封环12. 油封套13. 空气压缩机叶轮14. 空气进口15. 油封板16.“O”形密封圈17. 轴承壳18. 机油出口图5-6 19. 增压器轴承20. 隔热材料2.燃油系统①喷油器(零件号3013725)(见图5-7)1.喷嘴头2.喷嘴头紧帽3.止回球阀4.卡环5.滤网6.量孔塞7.密封垫8.柱塞接管9.喷油器弹簧10.顶杆11.喷油器体12.“O”形圈13.螺纹销14.柱塞15.柱塞套图5-7喷油器体(11)中装有柱塞弹簧(9)、可调量孔(6)、量孔密封垫(7)、燃油滤网(5)和滤网卡环(4)、外部有O形圈(12),它与气缸盖相密封,组成燃油进、回油道,燃油通过可调量孔(6)流向柱塞套(15),经过止回球阀(3)到达喷嘴头和柱塞套间的油道中,然后向上到计量孔中。
