DYTP电液推杆

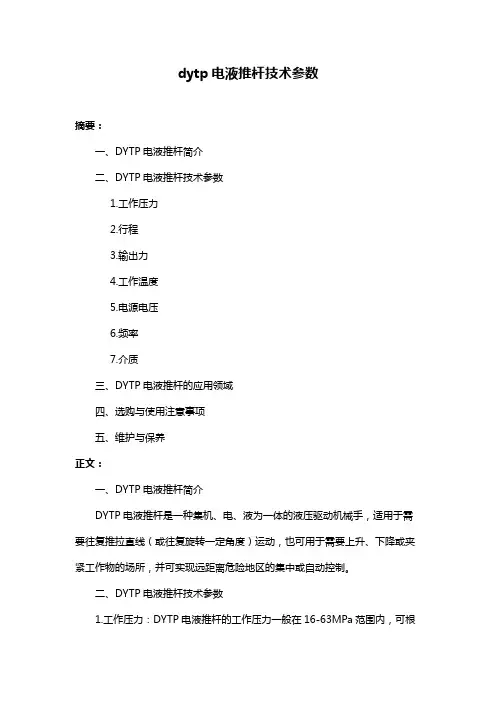

dytp电液推杆技术参数摘要：一、DYTP电液推杆简介二、DYTP电液推杆技术参数1.工作压力2.行程3.输出力4.工作温度5.电源电压6.频率7.介质三、DYTP电液推杆的应用领域四、选购与使用注意事项五、维护与保养正文：一、DYTP电液推杆简介DYTP电液推杆是一种集机、电、液为一体的液压驱动机械手，适用于需要往复推拉直线（或往复旋转一定角度）运动，也可用于需要上升、下降或夹紧工作物的场所，并可实现远距离危险地区的集中或自动控制。

二、DYTP电液推杆技术参数1.工作压力：DYTP电液推杆的工作压力一般在16-63MPa范围内，可根据用户需求定制。

2.行程：DYTP电液推杆的行程可根据用户需求进行定制，一般范围在100-1000mm之间。

3.输出力：DYTP电液推杆的输出力可根据型号和规格不同而变化，一般在1000-10000N之间。

4.工作温度：DYTP电液推杆的工作温度范围为-20℃至+60℃。

5.电源电压：DYTP电液推杆的电源电压为220V/380V，频率为50Hz/60Hz。

6.介质：DYTP电液推杆采用磷酸酯液压油作为工作介质。

三、DYTP电液推杆的应用领域DYTP电液推杆广泛应用于各类工程机械、建筑机械、冶金设备、电力设备、化工设备等领域，满足各种往复运动和控制需求。

四、选购与使用注意事项1.在选购DYTP电液推杆时，需根据实际应用场景和需求，选择合适型号和规格的产品。

2.使用前，应确保电源电压、工作压力等参数与电液推杆技术参数相匹配。

3.定期检查电液推杆的密封件和油液状况，确保正常运行。

4.避免在高温、低温、潮湿、腐蚀等恶劣环境下使用电液推杆。

五、维护与保养1.定期更换液压油，确保油液清洁度。

2.检查电液推杆的磨损情况，定期更换磨损严重的零部件。

3.保持电液推杆周围环境的清洁，避免灰尘和杂质进入设备内部。

DYTZ电液推杆，XDGZ电液推杆，直式电液推杆，DYTF分体电液推杆，XDG电液推杆电液推杆主要是由推杆的型式、电机的防护等级、额定输出力、行程、额定速度和使用角度等六大基本要素组成，还可根据用户特殊要求，配套三种调节功能，即：速度调节、推拉力调节，行程调节（行程开关定位）。

除了上述三种调节功能订货时必须文字注明外，其它请参照型号编制方式认真填写六大基本要素。

以“DYTZB1000－500/110－X型电液推杆”为例，分别说明如何选型和型号编制的方式。

1、如何选型：某一场所需要一台整体直式的电液推杆，要求电机防爆，其最大推力10kn，行程500mm 最大速度110mm/s，使用角度向下推，那么所选电液推杆的标准型号为：DYTZB1000-500/110-X.(B为防爆标记，X表示向下推)DYTZ型平行式电液推杆技术参数（选型表）型号额定输出力（10N）额定速度（mm/s）电机型号行程制造范围（mm）行程制造范围（mm）推力拉力推速拉速DYTZ450-/110 450 310 110 140 Y802-4-0.75KW 50-800 10-110DYTZ700-/110 700 510 110 140 Y90S-4-1.1KW 50-1500 10-110DYTZ1000-/110 1000 750 110 140 Y90L-4-1.5KW 50-1500 10-110DYTZ1750-/90 1750 1300 90 115 Y100L1-4-2.2KW 50-2000 10-90DYTZ2500-/90 2500 2050 90 115 Y100L2-4-3KW 50-2000 10-90DYTZ3000-/90 3000 2500 90 115 Y100L2-4-3KW 50-2000 10-90DYTZ4000-/80 4000 2950 80 100 Y112M-4-4KW 50-2000 10-80DYTZ5000-/60 5000 3300 60 90 Y112M-4-4KW 50-2000 10-60DYTZ6000-/60 6000 3800 60 90 Y132S-4-5.5KW 50-2500 5-60DYTZ7000-/50 7000 4500 50 75 Y132S-4-5.5KW 50-2500 5-50DYTZ8000-/50 8000 5000 50 80 Y132M-4-7.5KW 50-2500 5-50DYTZ10000-/40 10000 6500 40 60 Y132M-4-7.5KW 50-2500 5-40DYTZ15000-/35 15000 11000 35 45 Y132M-4-7.5KW 50-2500 5-35DYTZ20000-/25 20000 15000 25 35 Y132M-4-7.5KW 50-2500 5-25。

电液推杆概述1.1、电液推杆简介电液推杆是一种集机、电、液为一体的液压驱动机械手，适用于需要往复推拉直线（或往复旋转一定角度）运动，也可用于需要上升、下降或夹紧工作物的场所，并可实现远距离危险地区的集中或自动控制。

已广泛应用于冶金、矿山、电力、煤炭、机械、交通、粮食、化工、水泥、水利、建材、运输等部门，是一种通用的动力源。

电液推杆与电动推杆、电动执行机构、液压缸、气缸相比，有如下优点：1、具有可靠的过载自动保护性能，即使超负荷或运行至行程终点时，电机照样可正常运转，不会烧毁或损坏其它机件。

电动推杆和电动执行机构则无法可比。

2、电液推杆可以带负荷启动，而电动推杆和电动执行机构很困难。

3、同一台电液推杆在其额定的推、拉力范围内，其推、拉力可无级调节，因而具有驱动力范围广，而电动推杆和气缸则无法办到。

4、在推力和速度相同的情况下，电液推杆消耗的电能是电动推杆和电动执行机构的一半。

5、电液推杆采用全液压传动，动作灵敏，运行平稳，能有效减缓外来的冲击力，行程控制准确，气缸、电动推杆和电动执行机构则不能做到。

6、电液推杆采用机、电、液一体化全封闭结构，工作油路循环于无压的封闭钢筒里，体积小、不漏油，便于安装维修。

在恶劣的环境下不吸尘、不进水、内部不锈蚀，使用寿命比气缸、电动推杆、电动执行机构长久。

7、投资小。

气缸需建昂贵的空压站，气压管路易泄漏，气压不稳定，噪音高；液压缸需建液压站，而电液推杆只需接通电源即可使用。

8、维修方便。

在特殊情况下，电液推杆只需更换即可，而液压缸则需先慢慢查明故障原因，再进行仔细地维修，这就影响了全部工作的正常运行。

1.2、电液推杆的工作原理及功能1.2.1、工作原理：电液推杆以电动机为动力源，通过电动机正（反）向旋转，使液压油通过双向齿轮泵输出压力油，经油路集成块，送至工作油缸，实现活塞杆的往复运动。

1.2.2、主要功能（1）过载自动保护功能：电液推杆工作时，如活塞杆所受外力超过额定的输出力或活塞已到终点，电机仍在转动，这时油路中油压增高到调定的压力，溢流阀迅速而准确地溢流，实现过载自动保护。

电动液压推杆系列概述：DYT、DYTB型系列电动液压推杆(简称电液推杆)适用于往复推拉直线(或往复旋转一定角度)运动，可用于上升、下降或夹紧工作物的场所，也可用于远距离及高空危险地区，并可和计算机联网进行集中(程序)控制。

现已广泛应用于冶金、矿山、煤炭、电力、机械、粮食、水泥、化工、水利、运输等行业，是不可缺少的通用动力源。

原理与功能l、工作原理：电液推杆以电动机为动力源，通过电动机正(反)向旋转，使液压油通过双向齿轮泵输出压力油，经油路集成块，送至工作油缸，实现活塞杆的往复运动。

2、过载自动保护功能：电液推杆工作时，如活塞杆所受外力超过额定的输出力或活塞已到终点。

电机仍在转动，这时油路中油压增高到调定的压力，溢流阀迅速而准确地溢流，实现过载自动保护。

电机虽在转动，但不会烧毁。

3、自锁功能：电液推杆的油路集成块中设计了压力自锁机构，电机停止转动，活塞杆立即停留在一定的位置，压力油处于保压状态。

4、可根据用户要求，在额定的速度范围内进行无级调节速度。

5、可根据用户要求，在额定饿输出里范围内进行无级调节推、拉力。

6、可根据用户要求，在额定的行程范围内进行无级调节行程。

选型说明电液推杆主要是由推的型式、电机的防护等级、额定输出力、行程、额定速度和使用角度等六大基本要素组成，还可根据用户的特殊要求，配套三种调节功能，即：速度调节，推，拉力，调节，行程调节(行程开关定位)。

除了上述三种调节功能订货时必须文字注明外，其它请参照型号编制方式认真填写六大基本要素。

以下举“DYTZBl000—500／110—X型电液推杆”为例，分别说明如何选型和型号编制的方式。

l、如何选型：某一场所需要一台整体直式的电液推杆，要求电机防爆。

其最大推力10KN。

行程500HH，最大速度110mm／s，使用角度向下推，那么所选电液推杆的标准型号为：DYTZBl000—500／110一X。

(B为防爆标记，X表示向下推)2、型号编制的方式：4、DYTZ型整体直式电液推杆。

电动液压推杆的工作原理1.电动机启动：当电动机启动时，输出转矩传递给液压泵，使其开始运转。

液压泵的工作原理是通过机械运动产生压力并推动液体。

2.液压泵工作：液压泵内部通常采用齿轮泵或螺杆泵结构。

当液压泵开始旋转时，液体被吸入泵的进口并通过泵的排出口挤压出去。

液压泵通过提供高压液体来产生推力。

在液压泵的使用过程中，液体会形成一个密封的流体环路。

3.液体传递：液体从泵的排出口进入液压系统中的油管。

通过油管，液体将被传递给油缸，并进入活塞室。

当液体进入活塞室时，会对活塞施加压力，从而引起活塞的运动。

4.活塞运动：液体的压力作用在活塞上，使活塞产生推力。

活塞室的体积缩小时，活塞将被迫前进。

当活塞室的体积增加时，活塞将被迫后退。

通过改变液体的流动方向和压力大小，可以控制活塞的前进和后退位置。

5.控制阀的作用：电动液压推杆中的阀门起着控制液体流动的作用。

通过改变阀门的位置，可以改变液体的流向和流量。

阀门通常由手动控制、电动控制或自动控制来完成。

6.装置的工作过程：当电动液压推杆启动时，电动机驱动液压泵工作，液压泵通过液体传递给油缸，油缸通过活塞运动产生推力，从而实现工作装置的前进或后退。

7.液体流体的循环：电动液压推杆在工作过程中，液体将形成一个循环流动的系统。

液体在泵和油缸之间流动，通过液压系统，从而使活塞运动，并驱动工作装置完成工作。

总之，电动液压推杆通过电动机驱动液压泵，将液体压力转化为机械能，通过液体的流动来控制活塞的运动，从而实现工作装置的推动。

它具有结构简单、工作稳定、推力大、行程范围广等特点，在工业生产中得到广泛应用。

液压推杆用途
液压推杆，又称推杆电机，电动缸及线性驱动器。

电动推杆是一种将电动机的旋转运动转变为推杆的直线往复运动的电力驱动装置。

可用于各种简单或复杂的工艺流程中作为执行机械使用，以实现远距离控制，集中控制和自动控制。

电动推杆的分类，按丝杆形式分：梯形丝杆式，滚珠丝杆式，行程滚珠丝杆式等。

按电机类型分：直流电机式，交流电机式，步进电机式，伺服电机式等。

电动推杆工作原理：电动机经齿轮减速后，带动一对丝杆螺母。

把电机的旋转运动变为直线运动，利用电动机正反转完成推杆动作。

如通过各种杠杆，摇杆或连杆等。
