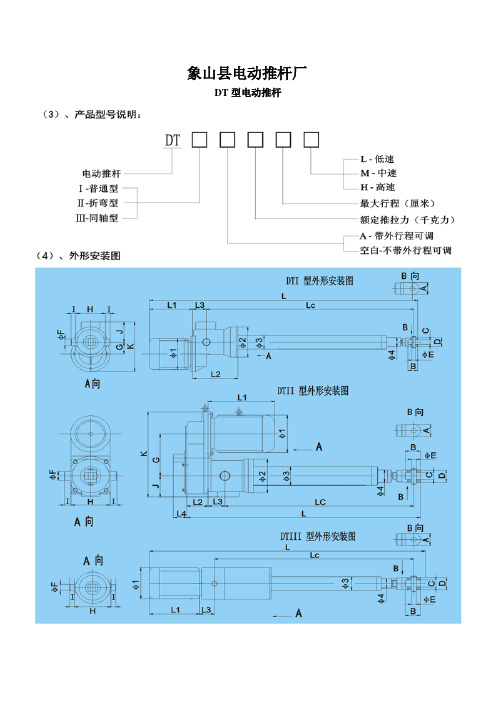

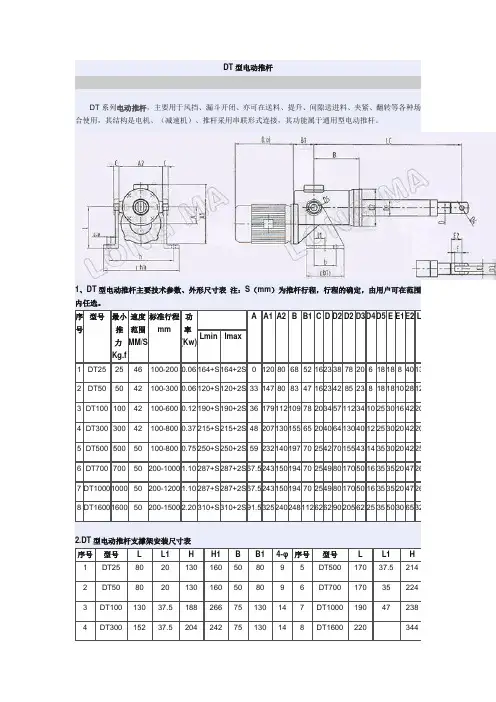

象山县电动推杆厂DT型电动推杆
（6）.电动推杆使用环境及条件：
（1）工作环境温度在-10°C～+60°C之间;
（2）相对湿度在85%以下；
（3）短时工作制为25%以下；
（4）容许横向负荷量：（0.35～0.05）×额定推力；
（5）起动次数：每分钟4～5次以下。
（7）.安装注意事项：
（1）若用户有行程控制要求，须自行安装两行程限位开关或订货时说明；
（2）推杆内部超载限位开关与外部行程限位开关接线时须串联，按电气接线图正确接入控制回路；
（3）推杆外壳带有转动轴，可以立卧任意角度安装，须保证转轴处和接头外联接灵活，以免安装不当损坏机件。
（8）.订货须知：
（1）用户参照本厂提供系列产品技术数据和外形安装尺寸，选择合适电动推杆，提出推杆机型、速度、推力、行程，如用户在使用环境以及技术数据有特殊要求，本厂也可专为您设计生产，须在订货时阐明具体要求；
（2）用户需要推杆配件，外部行程限位开关，电气控制像箱，本厂可配套供货，也可单独供货；
（3）自发货之日起，在半年内，用户在正常使用条件下，因产品质量问题而造成机械故障或损坏，本厂负责保修、保退、保换；
（4）欢迎广大新老客户来电来函订购。
DG系列电动推杆描述电动推杆（LINEAR ACTUATOR），又称推杆电机、电动缸、线性致动器，早在上世纪80年代初期，我国的工业生产就引进了国外的类似产品，当时主要应用在钢铁企业和发电厂企业。
随着工业制造技术的发展，工业产品不断的更新和适应着环境要求的广泛，机械设备的性能机构设计也越来越先进。
DG 系列电动推杆具备节能、灵活方便、设计新颖、产品精致、体积小、精度高、完全同步、自锁性能好、可靠性高、动作灵敏、运行平稳、推拉力相同、环境适应性好、电机直接驱动，不需要管道的气源和油路的特点。
现已大量用于生产线、汽车、军工、舞台、纺织、污水处理、家居等各类行业设备设施上。
广泛应用与煤炭、船舶、环保、航天、航空、国防、电力、机械、冶金、交通、矿山、石油、化工、起重、运输、建筑、新能源等行业。
一.DG系列电动推杆原理与构成1.电动推杆的工作原理：电机通过减速后带动丝杠副（丝杠副由丝杠和螺母组成—），电机的旋转运动通过丝杠副变成直线运动，利用电机正反转完成推杆的往返动作。
通过改变电机及丝杠副的参数，可以改变推杆的运行参数。
因此，电动推杆主要有三个参数：推拉力（N）；行程（mm）；运行速度（mm/s）。
2.电动推杆的基本组成：驱动电机、减速器、丝杠副、导筒、推杆、轴承座、外壳、行程测量开关及电器控制部分。
3.电动推杆的结构形式：电机与推杆垂直、电机与推杆平行、电机与推杆同轴。
4.电动推杆的性能参数指标1).推力范围：50N ～ 500KN2).行程范围：20mm ～ 5000mm3).运行速度范围：0.1mm/s ～ 1000mm/s5.电机驱动：直流电机、交流电机、步进电机、伺服电机、气动马达、液压马达。
6.丝杠副形式：梯形丝杠副、滚珠丝杠副、行星滚柱丝杠副。
电动推杆的控制1.行程测量：电动推杆的结构机械，设计可以通过各类传感器进行行程的测量，获取行程信号后达到电动推杆行程的监控目的——触点开关、感应开关、编码器、电位计。
DTW型电动推杆
选用须知
首先针对工作对象的安装位置，确定机型，然后进行受力分析，确定所选用的推力（kg.f)、行程（mm)、速度(mm/s)，然后以规格系列表选出合适的推杆。
如有特殊要求，本公司可专门为您设计制造您所需的非系列产品。
电动推杆的外接的行程装置，电控箱和支撑架由顾客自备，如需要，我公司可代为配制，但应在订货合同中写明。
DTW型电动推杆主要技术性能参数、外形及安装尺寸
说明: 1、表中设定的速度为基本工作速度，在此速度数值上可按用户需要逐挡下减，最慢速度3.50mm/s，用于污水处理滗水器最慢速度可为0.25mm/s。
2、表中行程的确定，由用户可在范围内任选。
3、加长杆长度应加在LC内，为推杆最小伸出安装距尺寸。
4、图中“联街头”，“加长接杆”材质为1Cr18Ni9T(不锈钢)，主要用于污水处理厂滗水器上。
型号：ZF150-50
注：1、外形及安装尺寸的变动恕不另行通知；执行技术参数以随机说明书示为准。
2、ZF、ZW、ZB分别注解为：附着式、外部式、平板式，只是不同的称号而已，没有技术含意。

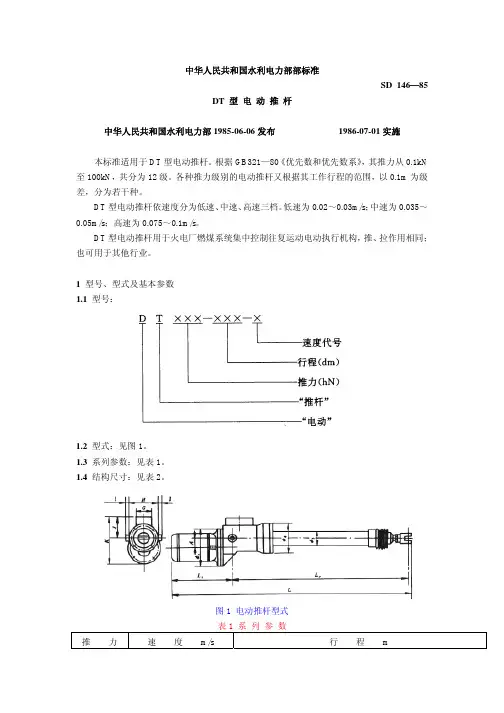

一、概述本公司是专业生产电站机械及配套件的厂家。
DT型电动推杆已在全国许多厂家应用, 获得了较高的评价。
最近我公司根据用户反馈意见, 结合当前技术水平的发展, 对以往的电动推杆进行了全面的改善设计。
新型的产品更加适应用户的需要, 同时也更大限度地满足各种环境的规定。
达成了系列化, 拥有众多的品种和规格。
DT型电动推杆是一种直行程电动执行机构, 可以完毕往复直线运动, 借助于其它机构还可以完毕转动和摆动。
该产品的共同特点:1.精选各种专用电机, 启动转矩大, 可带负荷启动。
2、设有过载保护机构和行程控制机构, 便于用户实现自动控制。
3.采用全封闭密封, 适合电站、输煤、通风系统等恶劣的环境使用。
4.该机体积小、重量轻、安装调试方便。
该系列电动推杆集中了我公司数年的生产经验和高超的设计及现场服务经验, 优质的制造质量, 在技术上和产品质量上都有较高的信誉。
该产品广泛应用于电站、矿山、港口、冶金、轻工等系统中, 也适合于具有相同工作环境和使用规定的其它行业中, 并具有满足系统规定的程控、集控和就地控制的能力。
二、工作环境1.工作环境: 不含强腐蚀性、易燃、易爆的介质；2.环境温度: -30℃～50℃；3、相对湿度: 80%（20±5℃）；4.无强烈震动；5.工作制: ①短时工作制: 额定期间10分钟；②频繁工作制: 每小时往复十五次；6.海拔高度不超过1000米；7、电源: 380V、50Hz、三相四线制。
三、推杆的机构性能1.行程控制机构:本机构均采用计数器进行行程控制, 可以控制推杆在最大行程范围内任意一固定行程或全行程范围内工作。
2、过载保护机构：本机构分别有A、B、C、几种结构形式, 它是使推杆在工作行程范围内任一位置上所承受的推拉载荷超过额定载荷时, 自动切断电源而停止工作, 进而保护电机和工作系统免遭损坏。
3、手动轴：本机配有手轮或手柄, 以方便现场调试或紧急情况下的现场就地手动操作用。

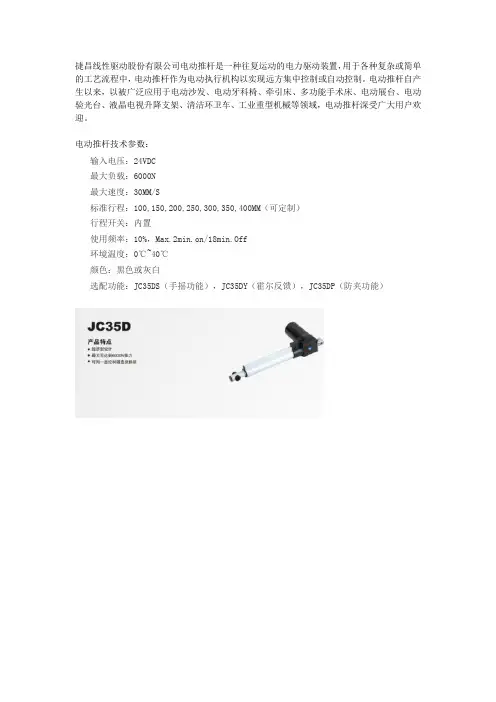

捷昌线性驱动股份有限公司电动推杆是一种往复运动的电力驱动装置，用于各种复杂或简单的工艺流程中，电动推杆作为电动执行机构以实现远方集中控制或自动控制。
电动推杆自产生以来，以被广泛应用于电动沙发、电动牙科椅、牵引床、多功能手术床、电动展台、电动验光台、液晶电视升降支架、清洁环卫车、工业重型机械等领域，电动推杆深受广大用户欢迎。
电动推杆技术参数：
输入电压：24VDC
最大负载：6000N
最大速度：30MM/S
标准行程：100,150,200,250,300,350,400MM（可定制）
行程开关：内置
使用频率：10%，Max.2min.on/18min.Off
环境温度：0℃~40℃
颜色：黑色或灰白
选配功能：JC35DS（手摇功能），JC35DY（霍尔反馈），JC35DP（防夹功能）。
力 姆 泰 克®2012Perfect Linear Motion欧洲先进设计和东方智慧的融合，引领机械直线运动的全新发展方向。

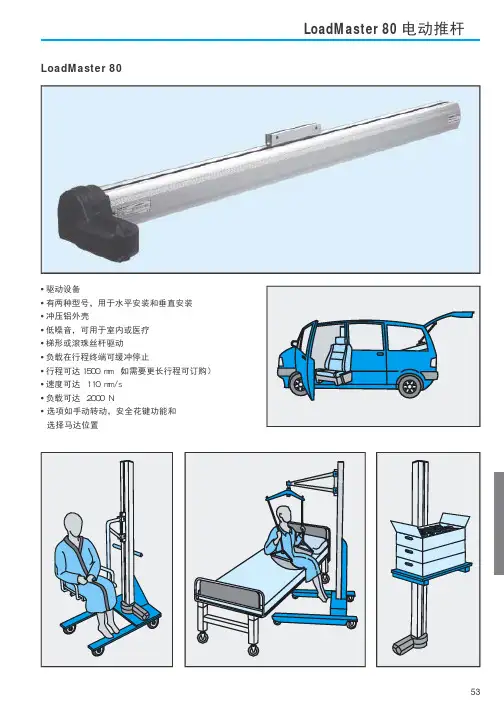

电动推杆的丰富系列组合：推力从10公斤到50吨；驱动可以选择直流电机，交流电机，步进电机，伺服电机；丝杠可以是普通梯形齿，到滚珠丝杠,至行星滚柱丝杠任意选择；各式的防护附件，过载附件，闭环控制附件，安装附件等使电动推杆的系列可以满足客户的各式直线运动的要求。
螺旋升降机的专利外形设计，独特的方形壳体凹槽，加大外壳散热能力，提高润滑脂等产品综合寿命。
球墨铸铁的外壳材料选择，大幅提高壳体强度和性能，以及高温和恶劣环境下的应用。
方形尾罩设计，可控制丝杠的不自转功能。
安全螺母是设备安全的保障，及时监控丝杠螺母的磨损程度。
先进的加工设备和加工组装工艺，是高质量零部件的保证，先进的设计理念创造了抗冲击能力强，高强度，低噪音，长寿命，体积小的优质产品。
模块化组合丰富了产品的应用范围，推杆和电机/减速电机/特殊功能附件等的任意组合，为客户提供上千种不同的轻而易举选择。
目录LAM系列Fu%=(t2+t4+t6) / 10分钟Fu%=10分钟内工作时间百分比t2,t4,t6:工作时间t1,t3,t5:等待时间工作制计算过程分钟时间位移 st1 t2 t3 t4 t5 t6F1F2F3F4S1 S2 S3 S4行程 mm 负载随行程的变化曲线图电动推杆型号标注系列型号 基座号 减速比 标准行 m m L A P 系列22 H 1 50 L B P 系列25 H 2 100 28 V 1 200 32 V 2 30035N 1 400 40 N 2 500 56 L 1 600 63 L 2 700 80 X L 1 800 特殊系列型号 基座号减速比标准行m m L A M 系列1S 0 50 2 S 1 100 L B M 系列 3 S 2 150 4 S 3 200 5 S 4 250 6 300 7特殊 89注：电机的防护等级标准为I P 55(电机于300毫米时稳定性问题请与当地工程师确认。
电动推杆技术要求电动推杆应符合规定的技术标准要求，并按规定程序批准的图样及技术文件制造。
1、工作条件：1。
1 环境温度范围：-15℃～50℃。
1。
2 环境相对湿度不大于90%。
2、基本技术参数 :2。
1 推杆额定功率应不大于100W。
2.2 推杆额定电流应不大于10A。
2.3 控制器输入电压为AC220V±10%，频率为50Hz或AC110V±10％，频率为60Hz.3、形状与尺寸：3.1 外观结构尺寸应符合图纸要求。
3.2 推杆安装距误差小于±2mm.3.3 推杆的行程误差小于±2mm.4、外观及装配要求：4。
1 推杆及控制器表面清洁，无锈蚀、无脱落、无碰伤。
4.2 推杆、控制器及零部件装配连接牢固、可靠.4.3 推杆运行平稳、无阻尼，无杂音现象.4。
4 零件表面镀（涂）层光滑，色泽均匀，不应有脱落、划伤及氧化等缺陷. 4。
5 塑料件表面平整，色泽一致,不应有裂痕、气泡和明显熔接痕、缩孔等缺陷.5、性能要求：5。
1 机械性能：5.1.1 推杆静态阻尼(自锁力）应符合规定。
5.1。
2 额定电压下,推杆负载应符合推拉力的规定。
5。
1。
3 推杆承受1.5倍负载最大拉力试验，壳体不应有破裂现象。
5.2 空载电流：在额定电压下，推杆运行空载电流应小于0.5A。
5.3 噪声：推杆在空载运行时噪声应不大于50dB（A）.5。
4 绝缘电阻：控制系统输入端与机壳间的绝缘电阻，在热态时不低于5MΩ，常态时不低于100MΩ.5.5 电介强度：电介强度应符合GB 9706。
1中20.3的规定。
5.6 非正常工作：推杆在运行过程中，当负载大于规定推拉力时,控制系统自动停止运行。
5.7 控制器要求：5。
7。
1 控制器所用的电源变压器应符合GB 9706.1中57.9的规定。
5.7.2 推杆及控制器的元器件爬电距离和电气间隙应符合GB 9706.1中57。
10的规定。
5.7。
3 操作器控制各推杆，应运行正常，无失灵现象.5。

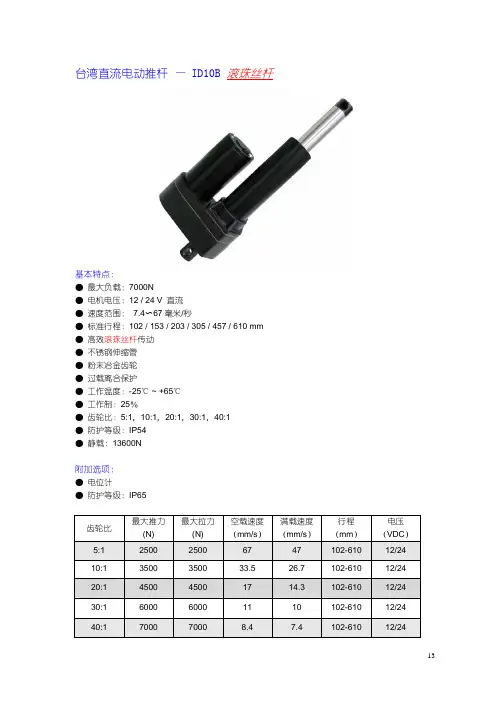

24v推杆电机是一种小功率驱动电机，低电压驱动电机，也称为升降电机、伸缩电机，主要传动结构由驱动电机、减速齿轮箱、丝杆、推杆集成制造组装而成；驱动电机可采用直流电机、步进电机、伺服电机、微型电动马达作为驱动源，齿轮箱通常是按照应用需求定制技术参数，例如行星齿轮箱、蜗轮蜗杆齿轮箱等；下面介绍几种应用广泛的24V推杆电机。
产品名称：24V平行式推杆电机产品分类：直线电机电流范围：按需定制电压范围：24VDC频率：2400PPS行程：按需定制时间：0.2-1.5S推力：按需定制输入速度:按需定制工作温度：-20°C-+ 85°C噪音：稳定后低于50db产品说明：通过控制系统将指令传达至机械结构，使电动机的圆周运动，转换为推杆的直线运动，从而达到推拉、升降重物的效果，广泛应用于众多智能线性驱动终端领域。
以上产品为定制产品，各参数可按需调整定制。
产品名称：24V垂直式推杆电机产品分类：直线电机电流范围：按需定制电压范围：24VDC频率：2400PPS行程：按需定制时间：0.2-1.5S推力：按需定制输入速度:按需定制工作温度：-20°C-+ 85°C噪音：稳定后低于50db产品说明：通过控制系统将指令传达至机械结构，使电动机的圆周运动，转换为推杆的直线运动，从而达到推拉、升降重物的效果，广泛应用于众多智能线性驱动终端领域。
以上产品为定制产品，各参数可按需调整定制。
产品名称：24V同轴式推杆电机产品分类：直线电机电流范围：按需定制电压范围：24VDC频率：2400PPS行程：按需定制时间：0.2-1.5S推力：按需定制输入速度:按需定制工作温度：-20°C-+ 85°C噪音：稳定后低于50db产品说明：通过控制系统将指令传达至机械结构，使电动机的圆周运动，转换为推杆的直线运动，从而达到推拉、升降重物的效果，常应用于众多智能线性驱动终端领域。
以上产品为定制产品，各参数可按需调整定制。
电动推杆技术要求电动推杆应符合规定的技术标准要求，并按规定程序批准的图样及技术文件制造。
1、工作条件：1.1 环境温度范围：-15℃～50℃。
1.2 环境相对湿度不大于90%。
2、基本技术参数：2.1 推杆额定功率应不大于100W。
2.2 推杆额定电流应不大于10A。
2.3 控制器输入电压为AC220V±10%，频率为50Hz或AC110V±10%，频率为60Hz。
3、形状与尺寸：3.1 外观结构尺寸应符合图纸要求。
3.2 推杆安装距误差小于±2mm。
3.3 推杆的行程误差小于±2mm。
4、外观及装配要求：4.1 推杆及控制器表面清洁，无锈蚀、无脱落、无碰伤。
4.2 推杆、控制器及零部件装配连接牢固、可靠。
4.3 推杆运行平稳、无阻尼，无杂音现象。
4.4 零件表面镀（涂）层光滑，色泽均匀，不应有脱落、划伤及氧化等缺陷。
4.5 塑料件表面平整，色泽一致，不应有裂痕、气泡和明显熔接痕、缩孔等缺陷。
5、性能要求：5.1 机械性能：5.1.1 推杆静态阻尼（自锁力）应符合规定。
5.1.2 额定电压下，推杆负载应符合推拉力的规定。
5.1.3 推杆承受1.5倍负载最大拉力试验，壳体不应有破裂现象。
5.2 空载电流：在额定电压下，推杆运行空载电流应小于0.5A。
5.3 噪声：推杆在空载运行时噪声应不大于50dB（A）。
5.4 绝缘电阻：控制系统输入端与机壳间的绝缘电阻，在热态时不低于5MΩ，常态时不低于100MΩ。
5.5 电介强度：电介强度应符合GB 9706.1中20.3的规定。
5.6 非正常工作：推杆在运行过程中，当负载大于规定推拉力时，控制系统自动停止运行。
5.7 控制器要求：5.7.1 控制器所用的电源变压器应符合GB 9706.1中57.9的规定。
5.7.2 推杆及控制器的元器件爬电距离和电气间隙应符合GB9706.1中57.10的规定。
5.7.3 操作器控制各推杆，应运行正常，无失灵现象。
电动伸缩推杆电机是一种小型升降减速电机，简称为推杆电机别称电动缸及线形致动器。
推杆电机是一种将电机的转动健身运动变化为摆杆的平行线反复运动的电力工程驱动器设备。
可用以各种各样简易或繁杂的生产流程中作为实行机械设备应用，以完成长距离操纵、集中控制系统或自动控制系统。
主要传动结构由推杆、丝杠、电机、减速齿轮集成制造组装而成的推杆减速电机，广泛应用在升降桌、智能医疗床、升降油烟机、升降火锅等智能家居、智能医疗领域；电动伸缩推杆电机属于非标准减速推杆电机，通常是按照应用需求定制参数与性能特点，例如推力、行程时间、适用环境温度、传动精度、推力、噪音等参数性能按照需求定制；定制参数范围3.4mm-38mm，功率：0.01-40W，输出转速5-2000rpm，电压：1.5V-24V，减速比5-1500，输出扭矩1gf.cm到50Kgf.cm；电动伸缩推杆电机齿轮传动形式：电机通过减速齿轮后带动安装于内管的小丝杆，带动与之连接一起的做轴向运行螺母，至所设定的行程时螺母触角压住限位开关断开电源，电机停止运动（反向与之相同）。
电动伸缩推杆电机产品参数：产品名称：垂直式推杆电机产品分类：直线电机电流范围：按需定制电压范围：12 -24VDC频率：2400PPS行程：按需定制时间：0.2-1.5S推力：按需定制输入速度:按需定制工作温度：-20°C-+ 85°C噪音：稳定后低于50db产品应用方向：智能升降桌椅、智能抽屉、智能伸缩沙发等；产品说明：通过控制系统将指令传达至机械结构，使电动机的圆周运动，转换为推杆的直线运动，从而达到推拉、升降重物的效果，广泛应用于众多智能线性驱动终端领域。
以上产品为定制产品，各参数可按需调整定制。
产品名称：平行式推杆电机产品分类：直线电机电流范围：按需定制电压范围：12 -24VDC频率：2400PPS行程：按需定制时间：0.2-1.5S推力：按需定制输入速度:按需定制工作温度：-20°C-+ 85°C噪音：稳定后低于50db产品应用方向：智能升降油烟机、智能厨卫设备、智能家居设备等；产品说明：通过控制系统将指令传达至机械结构，使电动机的圆周运动，转换为推杆的直线运动，从而达到推拉、升降重物的效果，广泛应用于众多智能线性驱动终端领域。

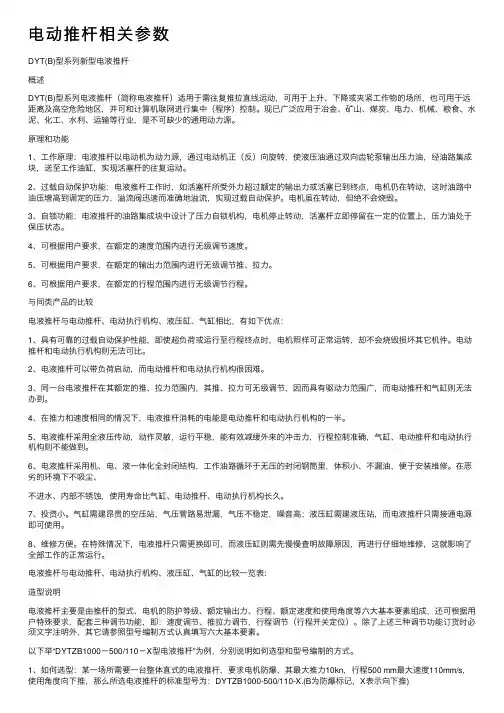

DYT(B)型系列新型电液推杆
概述
DYT(B)型系列电液推杆（简称电液推杆）适用于需往复推拉直线运动，可用于上升、下降或夹紧工作物的场所，也可用于远距离及高空危险地区，并可和计算机联网进行集中（程序）控制。
现已广泛应用于冶金、矿山、煤炭、电力、机械、粮食、水泥、化工、水利、运输等行业，是不可缺少的通用动力源。
原理和功能
1、工作原理：电液推杆以电动机为动力源，通过电动机正（反）向旋转，使液压油通过双向齿轮泵输出压力油，经油路集成块，送至工作油缸，实现活塞杆的往复运动。
2、过载自动保护功能：电液推杆工作时，如活塞杆所受外力超过额定的输出力或活塞已到终点，电机仍在转动，这时油路中油压增高到调定的压力，溢流阀迅速而准确地溢流，实现过载自动保护。
电机虽在转动，但绝不会烧毁。
3、自锁功能：电液推杆的油路集成块中设计了压力自锁机构，电机停止转动，活塞杆立即停留在一定的位置上，压力油处于保压状态。
4、可根据用户要求，在额定的速度范围内进行无级调节速度。
5、可根据用户要求，在额定的输出力范围内进行无级调节推、拉力。
6、可根据用户要求，在额定的行程范围内进行无级调节行程。
与同类产品的比较
电液推杆与电动推杆、电动执行机构、液压缸、气缸相比，有如下优点：
1、具有可靠的过载自动保护性能，即使超负荷或运行至行程终点时，电机照样可正常运转，却不会烧毁损坏其它机件。
电动推杆和电动执行机构则无法可比。
2、电液推杆可以带负荷启动，而电动推杆和电动执行机构很困难。
3、同一台电液推杆在其额定的推、拉力范围内，其推、拉力可无级调节，因而具有驱动力范围广，而电动推杆和气缸则无法办到。
4、在推力和速度相同的情况下，电液推杆消耗的电能是电动推杆和电动执行机构的一半。
5、电液推杆采用全液压传动，动作灵敏，运行平稳，能有效减缓外来的冲击力，行程控制准确，气缸、电动推杆和电动执行机构则不能做到。
6、电液推杆采用机、电、液一体化全封闭结构，工作油路循环于无压的封闭钢筒里，体积小、不漏油，便于安装维修。
在恶劣的环境下不吸尘、
不进水、内部不锈蚀，使用寿命比气缸、电动推杆、电动执行机构长久。
7、投资小。
气缸需建昂贵的空压站，气压管路易泄漏，气压不稳定，噪音高；液压缸需建液压站，而电液推杆只需接通电源即可使用。
8、维修方便。
在特殊情况下，电液推杆只需更换即可，而液压缸则需先慢慢查明故障原因，再进行仔细地维修，这就影响了全部工作的正常运行。
电液推杆与电动推杆、电动执行机构、液压缸、气缸的比较一览表:
造型说明
电液推杆主要是由推杆的型式、电机的防护等级、额定输出力、行程、额定速度和使用角度等六大基本要素组成，还可根据用户特殊要求，配套三种调节功能，即：速度调节、推拉力调节，行程调节（行程开关定位）。
除了上述三种调节功能订货时必须文字注明外，其它请参照型号编制方式认真填写六大基本要素。
以下举“DYTZB1000－500/110－X型电液推杆”为例，分别说明如何选型和型号编制的方式。
1、如何选型：某一场所需要一台整体直式的电液推杆，要求电机防爆，其最大推力10kn，行程500 mm最大速度110mm/s，使用角度向下推，那么所选电液推杆的标准型号为：DYTZB1000-500/110-X.(B为防爆标记，X表示向下推)
DYTZ型整体直式电液推杆
DYTP型平行式电液推杆DYTF分离式电液推杆。
