电液推杆说明书

电动推杆使用方法说明书一、产品介绍电动推杆是一种用于推动物体的机械装置，广泛应用于各个工业领域。

本说明书将详细介绍电动推杆的使用方法，以确保用户能够正确使用该设备。

二、安全操作注意事项1. 在使用电动推杆之前，请仔细阅读本说明书，并确保已理解和掌握其中的安全操作要点。

2. 在使用电动推杆时，应确保工作环境清洁、干燥，并远离易燃物品。

3. 在进行维护或保养时，务必切断电源并确保设备处于停止状态。

4. 在操作过程中，不得将手指或其他物体接近电动推杆的活动部件。

三、设备组成与安装1. 电动推杆由电机、传动装置和推杆组成。

在安装前，应先检查设备是否完好，零部件是否齐全，并确保所有螺钉已紧固。

2. 安装时，应选择平整稳固的地面，并确保电动推杆与被推动物体的连接牢固可靠。

3. 在安装过程中，应避免与电动推杆的活动部件直接接触。

四、操作方式与步骤1. 连接电源：先将电动推杆的电源线与配套的电源插座连接，并确保电压与电机额定电压相符。

2. 自动模式：将开关调至自动模式，在配套遥控器或操作面板上选择所需推杆的行程和速度，并按下开始按钮。

3. 手动模式：将开关调至手动模式，在手柄上操作推杆的行程和速度。

4. 停止：在需要停止推杆运动时，将开关调至停止位置。

五、保养与维护1. 定期清洁：使用电动推杆一段时间后，应进行清洁，去除表面的灰尘和污垢。

2. 检查螺栓和紧固件：定期检查设备的螺栓和紧固件是否松动，如有需要，请进行紧固。

3. 润滑部件：根据使用频率，定期对电动推杆的运动部件进行润滑，以确保设备的正常运转。

4. 异常处理：如遇到设备异常情况，如异常噪音、异味等，请立即停止使用，并联系售后服务进行维修。

六、故障排除在使用电动推杆时，可能会遇到一些故障情况。

以下是一些常见问题的解决方法：1. 电动推杆无法启动：请检查电源是否连接正常，电压是否符合要求。

2. 推杆运动不顺畅：请检查电动推杆的传动装置是否有异物堵塞，是否需要加润滑油。

DYTZ电液推杆，XDGZ电液推杆，直式电液推杆，DYTF分体电液推杆，XDG电液推杆电液推杆主要是由推杆的型式、电机的防护等级、额定输出力、行程、额定速度和使用角度等六大基本要素组成，还可根据用户特殊要求，配套三种调节功能，即：速度调节、推拉力调节，行程调节（行程开关定位）。

除了上述三种调节功能订货时必须文字注明外，其它请参照型号编制方式认真填写六大基本要素。

以“DYTZB1000－500/110－X型电液推杆”为例，分别说明如何选型和型号编制的方式。

1、如何选型：某一场所需要一台整体直式的电液推杆，要求电机防爆，其最大推力10kn，行程500mm 最大速度110mm/s，使用角度向下推，那么所选电液推杆的标准型号为：DYTZB1000-500/110-X.(B为防爆标记，X表示向下推)DYTZ型平行式电液推杆技术参数（选型表）型号额定输出力（10N）额定速度（mm/s）电机型号行程制造范围（mm）行程制造范围（mm）推力拉力推速拉速DYTZ450-/110 450 310 110 140 Y802-4-0.75KW 50-800 10-110DYTZ700-/110 700 510 110 140 Y90S-4-1.1KW 50-1500 10-110DYTZ1000-/110 1000 750 110 140 Y90L-4-1.5KW 50-1500 10-110DYTZ1750-/90 1750 1300 90 115 Y100L1-4-2.2KW 50-2000 10-90DYTZ2500-/90 2500 2050 90 115 Y100L2-4-3KW 50-2000 10-90DYTZ3000-/90 3000 2500 90 115 Y100L2-4-3KW 50-2000 10-90DYTZ4000-/80 4000 2950 80 100 Y112M-4-4KW 50-2000 10-80DYTZ5000-/60 5000 3300 60 90 Y112M-4-4KW 50-2000 10-60DYTZ6000-/60 6000 3800 60 90 Y132S-4-5.5KW 50-2500 5-60DYTZ7000-/50 7000 4500 50 75 Y132S-4-5.5KW 50-2500 5-50DYTZ8000-/50 8000 5000 50 80 Y132M-4-7.5KW 50-2500 5-50DYTZ10000-/40 10000 6500 40 60 Y132M-4-7.5KW 50-2500 5-40DYTZ15000-/35 15000 11000 35 45 Y132M-4-7.5KW 50-2500 5-35DYTZ20000-/25 20000 15000 25 35 Y132M-4-7.5KW 50-2500 5-25。

电液推杆概述1.1、电液推杆简介电液推杆是一种集机、电、液为一体的液压驱动机械手，适用于需要往复推拉直线（或往复旋转一定角度）运动，也可用于需要上升、下降或夹紧工作物的场所，并可实现远距离危险地区的集中或自动控制。

已广泛应用于冶金、矿山、电力、煤炭、机械、交通、粮食、化工、水泥、水利、建材、运输等部门，是一种通用的动力源。

电液推杆与电动推杆、电动执行机构、液压缸、气缸相比，有如下优点：1、具有可靠的过载自动保护性能，即使超负荷或运行至行程终点时，电机照样可正常运转，不会烧毁或损坏其它机件。

电动推杆和电动执行机构则无法可比。

2、电液推杆可以带负荷启动，而电动推杆和电动执行机构很困难。

3、同一台电液推杆在其额定的推、拉力范围内，其推、拉力可无级调节，因而具有驱动力范围广，而电动推杆和气缸则无法办到。

4、在推力和速度相同的情况下，电液推杆消耗的电能是电动推杆和电动执行机构的一半。

5、电液推杆采用全液压传动，动作灵敏，运行平稳，能有效减缓外来的冲击力，行程控制准确，气缸、电动推杆和电动执行机构则不能做到。

6、电液推杆采用机、电、液一体化全封闭结构，工作油路循环于无压的封闭钢筒里，体积小、不漏油，便于安装维修。

在恶劣的环境下不吸尘、不进水、内部不锈蚀，使用寿命比气缸、电动推杆、电动执行机构长久。

7、投资小。

气缸需建昂贵的空压站，气压管路易泄漏，气压不稳定，噪音高；液压缸需建液压站，而电液推杆只需接通电源即可使用。

8、维修方便。

在特殊情况下，电液推杆只需更换即可，而液压缸则需先慢慢查明故障原因，再进行仔细地维修，这就影响了全部工作的正常运行。

1.2、电液推杆的工作原理及功能1.2.1、工作原理：电液推杆以电动机为动力源，通过电动机正（反）向旋转，使液压油通过双向齿轮泵输出压力油，经油路集成块，送至工作油缸，实现活塞杆的往复运动。

1.2.2、主要功能（1）过载自动保护功能：电液推杆工作时，如活塞杆所受外力超过额定的输出力或活塞已到终点，电机仍在转动，这时油路中油压增高到调定的压力，溢流阀迅速而准确地溢流，实现过载自动保护。

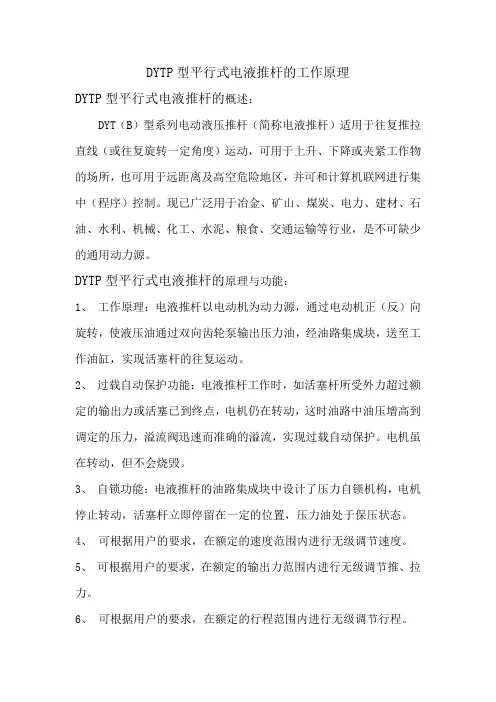

电动液压推杆系列概述：DYT、DYTB型系列电动液压推杆(简称电液推杆)适用于往复推拉直线(或往复旋转一定角度)运动，可用于上升、下降或夹紧工作物的场所，也可用于远距离及高空危险地区，并可和计算机联网进行集中(程序)控制。

现已广泛应用于冶金、矿山、煤炭、电力、机械、粮食、水泥、化工、水利、运输等行业，是不可缺少的通用动力源。

原理与功能l、工作原理：电液推杆以电动机为动力源，通过电动机正(反)向旋转，使液压油通过双向齿轮泵输出压力油，经油路集成块，送至工作油缸，实现活塞杆的往复运动。

2、过载自动保护功能：电液推杆工作时，如活塞杆所受外力超过额定的输出力或活塞已到终点。

电机仍在转动，这时油路中油压增高到调定的压力，溢流阀迅速而准确地溢流，实现过载自动保护。

电机虽在转动，但不会烧毁。

3、自锁功能：电液推杆的油路集成块中设计了压力自锁机构，电机停止转动，活塞杆立即停留在一定的位置，压力油处于保压状态。

4、可根据用户要求，在额定的速度范围内进行无级调节速度。

5、可根据用户要求，在额定饿输出里范围内进行无级调节推、拉力。

6、可根据用户要求，在额定的行程范围内进行无级调节行程。

选型说明电液推杆主要是由推的型式、电机的防护等级、额定输出力、行程、额定速度和使用角度等六大基本要素组成，还可根据用户的特殊要求，配套三种调节功能，即：速度调节，推，拉力，调节，行程调节(行程开关定位)。

除了上述三种调节功能订货时必须文字注明外，其它请参照型号编制方式认真填写六大基本要素。

以下举“DYTZBl000—500／110—X型电液推杆”为例，分别说明如何选型和型号编制的方式。

l、如何选型：某一场所需要一台整体直式的电液推杆，要求电机防爆。

其最大推力10KN。

行程500HH，最大速度110mm／s，使用角度向下推，那么所选电液推杆的标准型号为：DYTZBl000—500／110一X。

(B为防爆标记，X表示向下推)2、型号编制的方式：4、DYTZ型整体直式电液推杆。

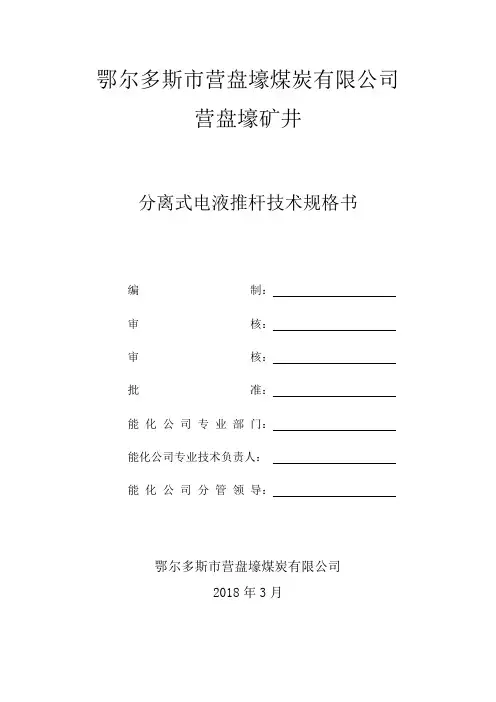

鄂尔多斯市营盘壕煤炭有限公司
营盘壕矿井
分离式电液推杆技术规格书
编制：
审核：
审核：
批准：
能化公司专业部门：
能化公司专业技术负责人：
能化公司分管领导：
鄂尔多斯市营盘壕煤炭有限公司
2018年3月
分离式电液推杆技术规格书
一、设备用途及基本要求
为确保选煤厂设备安全可靠运行，设备的零部件能够及时更新和维护保养，特计划分离式电液推杆，作为备用，能够及时更换和满足现场生产需要。

二、设备技术要求及主要规格参数
1、型号XDGF20000-200-800。

2、结构紧凑，安装方便，占据空间小，维护方便。

3、可带负荷启动，具有过载保护功能。

4、回路设双向液压锁，可停在规定行程范围内的任意位置并自锁，且保持输出力不变。

5、因故断电，推杆自锁，避免发生事故。

6、具有机电液一体化全封闭结构，工作油路循环于无压的封闭钢筒里，不渗油，在恶劣的工作环境下，不吸尘，不进水，内部不锈蚀，使用寿命长。

三、供方责任范围
1、所供设备、零部件应为运行可靠、品质优良的产品，符合相关行业标准或国家标准。

2、提供所供零部件的使用说明书、合格证。

3、产品售后服务保修期为一年。

4、供方对所售产品实行三包（按国家规定执行）：产品如发生故障，4小时内作出反应，公司技术人员保证24小时到现场解决。

质保期内如发生设备故障，由需方通知供方，供方自接到通知之日起
24小时内派专业人员到现场进行处理，维修费用由供方承担。

如系需方原因造成故障，供方除有偿提供零配件外，无偿提供技术咨询和现场修理服务。

dytp电液推杆技术参数电液推杆是一种通过液压系统控制的线性位移执行器，广泛应用于工业领域的各种机械设备中。

其技术参数包括推力、行程、速度、重量、材料等，下面将详细介绍这些参数的相关内容。

首先是推力，即电液推杆能够提供的最大力量。

推力是一个非常重要的参数，它决定了电液推杆能够承受的负载大小。

一般来说，推力越大，电液推杆的应用范围就越广。

推力通常以牛顿（N）为单位进行表示。

其次是行程，即电液推杆的线性位移范围。

行程决定了电液推杆能够实现的最大位移长度，一般以毫米（mm）为单位进行表示。

行程的长度是根据具体应用需求来确定的，需要根据实际情况选择合适的行程长度。

速度是指电液推杆在工作过程中的线速度。

电液推杆的速度可以通过调节系统中的液压流量和压力来控制。

速度通常以毫米/秒（mm/s）的单位进行表示。

速度的选择需要根据具体应用要求来确定，需要考虑到工作效率和负载要求之间的平衡。

重量是指电液推杆本身的重量。

重量通常以千克（kg）为单位进行表示。

电液推杆的重量与其结构和材料有关，需要根据具体应用要求来选择合适的重量范围。

较轻的推杆通常更适合需要频繁移动或受限空间的应用，而较重的推杆通常更适合需要承受较大负载的应用。

材料是电液推杆的另一个重要参数。

推杆的材料通常是选用高强度的合金或钢材制成，以确保其具有足够的力学强度和抗腐蚀性能。

材料的选择需要根据具体的工作环境和需求来确定，以确保电液推杆能够在不同的工况下长时间稳定可靠地工作。

除了上述参数外，还有一些其他的技术参数也需要考虑，例如功率、工作温度范围、精度等。

这些参数的选取和确定需要综合考虑具体应用要求、成本和性能之间的平衡。

总而言之，电液推杆的技术参数是根据具体应用需求来确定的，不同的应用需要不同的参数选择。

在选择电液推杆时，需要综合考虑推力、行程、速度、重量、材料等参数，以确保推杆能够满足工作要求并具有良好的可靠性和寿命。

一、概述本公司是专业生产电站机械及配套件的厂家。

DT型电动推杆已在全国许多厂家应用，获得了较高的评价。

最近我公司根据用户反馈意见，结合当前技术水平的发展，对以往的电动推杆进行了全面的改进设计。

新型的产品更加适应用户的需要，同时也更大限度地满足各种环境的要求。

达到了系列化，拥有众多的品种和规格。

DT型电动推杆是一种直行程电动执行机构，能够完成往复直线运动，借助于其它机构还能够完成转动和摆动。

该产品的共同特点：1、精选各种专用电机，启动转矩大，可带负荷启动。

2、设有过载保护机构和行程控制机构，便于用户实现自动控制。

3、采用全封闭密封，适合电站、输煤、通风系统等恶劣的环境使用。

4、该机体积小、重量轻、安装调试方便。

该系列电动推杆集中了我公司多年的生产经验和高超的设计及现场服务经验，优质的制造质量，在技术上和产品质量上都有较高的信誉。

该产品广泛应用于电站、矿山、港口、冶金、轻工等系统中，也适合于具有相同工作环境和使用要求的其它行业中，并具有满足系统要求的程控、集控和就地控制的能力。

二、工作环境1、工作环境：不含强腐蚀性、易燃、易爆的介质；2、环境温度：-30℃～50℃；3、相对湿度：80%（20±5℃）；4、无强烈震动；5、工作制：①短时工作制：额定时间10分钟；②频繁工作制：每小时往复十五次；6、海拔高度不超过1000米；7、电源：380V、50Hz、三相四线制。

三、推杆的机构性能1、行程控制机构：本机构均采用计数器进行行程控制，可以控制推杆在最大行程范围内任意一固定行程或全行程范围内工作。

2、过载保护机构：本机构分别有A、B、C、几种结构形式，它是使推杆在工作行程范围内任一位置上所承受的推拉载荷超过额定载荷时，自动切断电源而停止工作，进而保护电机和工作系统免遭损坏。

3、手动轴：本机配有手轮或手柄，以方便现场调试或紧急情况下的现场就地手动操作用。

四、电动推杆的安装安装电动推杆时，应考虑现场手动操作、调试及维护方便的空间，也必须考虑推杆自身的运动空间。

DYT电液推杆订购150-637-33397—王使用说明书目录一、关于推杆1.1 概述1.2 推杆的工作条件1.3 常用推杆的几种型式1.4 推杆的液压原理及电器控制方法业时，活塞杆伸长度KKY-1050型不得大于40mm，KKYII-80型不得大于38mm，KKYIII-500型不得大于36mm。

二、推杆的安装推杆的包装与开箱2.2 关于支座2.3 液压油的选择及加油量2.4 电源的要求三、推杆的使用3.1 使用前应注意的几个问题3.1.1 必须去除排气螺钉3.1.2 如何正确连接行程开关3.1.3 如何正确连接电机3.2 如何正确调节电液推杆3.2.1 如何调节推杆行程3.2.2 如何调节系统压力3.2.3 如何调节推杆速度四、推杆的正确保养五、故障诊断及排除方法一、关于推杆1.1 概述DYT、DYTB系列电液推杆可做往复推杆直线或往复旋转一定角度的运动，适用于上升、下降或夹紧工作物的场所，也适用于与远距离及高空危险地区，广泛适用于冶金、矿山、煤炭、电力、机械、水泥、化工、水利、运输等部门。

1.2 推杆的工作条件①推杆应在不含腐蚀性、不易燃易爆的介质环境中使用。

如遇有上述情况，推杆应注明属特殊规格。

②工作环境温度：-35℃~60℃③相对湿度：<95%④无强烈震动。

⑤满负荷工作时，不应超出推拉力。

⑥海拔高度符合GB755规定。

1.3 常用推杆的几种型式电液推杆常用的结构型式有三种（图一、图二、图三）。

根据不同的现场环境及工作要求，还有其他的许多型式，可按双方技术合作的具体情况另定。

A:整体直式（DYTZ型)（接上页)故障诊断及排除方法故障原因分析排除方法活塞杆不能往返运动阀被卡死清洗或更换活塞杆空载正常，带负荷不能工作1.溢流阀可能压力太小加大系统压力2.组合密封垫损坏更换组合垫3.所用液压油太稀更换液压油或重新加大系统压力不自锁1.液压锁内泄漏更换、清洗液压锁2.Y圈损坏更换Y圈外泄漏1.密封件损坏更换密封件2.加油太多参照标牌加油3.排气螺钉未拆拆除排气螺钉四、推杆的正确保养推杆一般在使用半年内，要检查油的质量，特别是季节变更时，一定要注意油的粘度，粘度不适应时，必须更换。

电动推杆使用说明书一、产品介绍电动推杆是一种用电力驱动的线性执行器，广泛应用于工业自动化、机械设备、家具、医疗器械等领域。

本说明书将详细介绍电动推杆的使用方法、操作注意事项以及维护保养要点，以确保您正确、安全地使用本产品。

二、产品特点1. 强劲动力：电动推杆采用高效电机作为驱动源，具有出色的推力和承载能力。

2. 稳定性高：采用先进的控制系统和精密的制造技术，确保电动推杆运行平稳、可靠。

3. 多功能：电动推杆可以根据实际需求进行定制，包括推力、行程、速度等参数，以适应不同应用场合的需求。

三、安全操作指南为确保您的安全，请在使用电动推杆前仔细阅读以下操作指南：1. 请勿将手指或其他物体伸入电动推杆的运动范围内，以防危险发生。

2. 在使用过程中，请确保电动推杆周围没有障碍物，以确保运动时的安全。

3. 使用电动推杆前，请检查连接部件的紧固情况，确保其牢固可靠。

4. 请勿擅自改动电动推杆的内部结构，以免引发故障或危险。

5. 使用过程中如发现异常情况或故障，请立即停用，并联系专业人员进行检修。

四、操作步骤1. 对电动推杆进行电源连接。

将电动推杆与电源进行连接，确保连接正常且电压稳定。

2. 调节行程和速度。

根据实际需求调节电动推杆的行程和速度参数。

可根据实际情况进行试验和调整。

3. 操作控制器进行推杆运动。

使用配套的操作控制器，按照指示操作，控制电动推杆的前后运动。

4. 运动结束后断开电源。

在使用完毕后，及时断开电动推杆的电源，以免浪费能源和避免因电压不稳定造成的损坏。

五、维护保养1. 定期检查电动推杆的连接部件，确保其牢固可靠，如有松动及时紧固。

2. 定期清洁电动推杆的表面，保持干净整洁。

3. 使用过程中如发现异常状况或噪音增大，请立即停用并联系售后服务部门进行维修。

4. 请勿擅自拆卸电动推杆的外壳，如需要维修，请联系售后服务部门。

六、故障排除以下为一些可能出现的故障及解决方法：1. 电动推杆运行缓慢或无法运行：请检查电源连接是否稳定，电流是否正常。
