DYTZ电液推杆，XDGZ电液推杆，直式电液推杆，DYTF分体电液推杆，XDG电液推杆电液推杆主要是由推杆的型式、电机的防护等级、额定输出力、行程、额定速度和使用角度等六大基本要素组成，还可根据用户特殊要求，配套三种调节功能，即：速度调节、推拉力调节，行程调节（行程开关定位）。
除了上述三种调节功能订货时必须文字注明外，其它请参照型号编制方式认真填写六大基本要素。
以“DYTZB1000－500/110－X型电液推杆”为例，分别说明如何选型和型号编制的方式。
1、如何选型：某一场所需要一台整体直式的电液推杆，要求电机防爆，其最大推力10kn，行程500mm 最大速度110mm/s，使用角度向下推，那么所选电液推杆的标准型号为：DYTZB1000-500/110-X.(B为防爆标记，X表示向下推)DYTZ型平行式电液推杆技术参数（选型表）型号额定输出力（10N）额定速度（mm/s）电机型号行程制造范围（mm）行程制造范围（mm）推力拉力推速拉速DYTZ450-/110 450 310 110 140 Y802-4-0.75KW 50-800 10-110DYTZ700-/110 700 510 110 140 Y90S-4-1.1KW 50-1500 10-110DYTZ1000-/110 1000 750 110 140 Y90L-4-1.5KW 50-1500 10-110DYTZ1750-/90 1750 1300 90 115 Y100L1-4-2.2KW 50-2000 10-90DYTZ2500-/90 2500 2050 90 115 Y100L2-4-3KW 50-2000 10-90DYTZ3000-/90 3000 2500 90 115 Y100L2-4-3KW 50-2000 10-90DYTZ4000-/80 4000 2950 80 100 Y112M-4-4KW 50-2000 10-80DYTZ5000-/60 5000 3300 60 90 Y112M-4-4KW 50-2000 10-60DYTZ6000-/60 6000 3800 60 90 Y132S-4-5.5KW 50-2500 5-60DYTZ7000-/50 7000 4500 50 75 Y132S-4-5.5KW 50-2500 5-50DYTZ8000-/50 8000 5000 50 80 Y132M-4-7.5KW 50-2500 5-50DYTZ10000-/40 10000 6500 40 60 Y132M-4-7.5KW 50-2500 5-40DYTZ15000-/35 15000 11000 35 45 Y132M-4-7.5KW 50-2500 5-35DYTZ20000-/25 20000 15000 25 35 Y132M-4-7.5KW 50-2500 5-25。

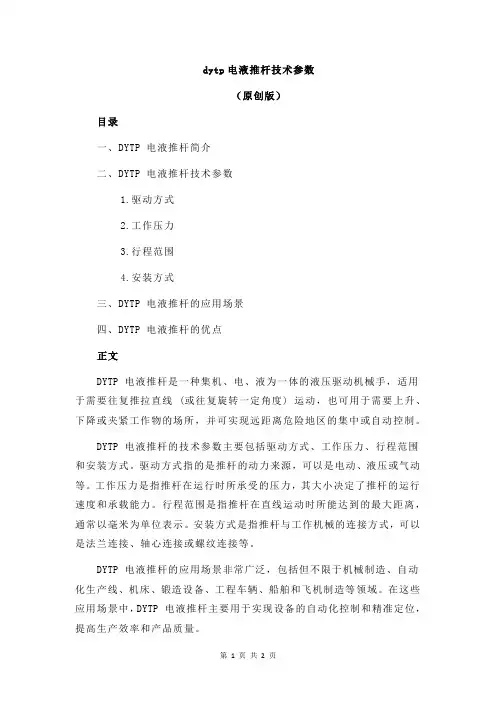

dytp电液推杆技术参数
（原创版）
目录
一、DYTP 电液推杆简介
二、DYTP 电液推杆技术参数
1.驱动方式
2.工作压力
3.行程范围
4.安装方式
三、DYTP 电液推杆的应用场景
四、DYTP 电液推杆的优点
正文
DYTP 电液推杆是一种集机、电、液为一体的液压驱动机械手，适用于需要往复推拉直线 (或往复旋转一定角度) 运动，也可用于需要上升、下降或夹紧工作物的场所，并可实现远距离危险地区的集中或自动控制。
DYTP 电液推杆的技术参数主要包括驱动方式、工作压力、行程范围和安装方式。
驱动方式指的是推杆的动力来源，可以是电动、液压或气动等。
工作压力是指推杆在运行时所承受的压力，其大小决定了推杆的运行速度和承载能力。
行程范围是指推杆在直线运动时所能达到的最大距离，通常以毫米为单位表示。
安装方式是指推杆与工作机械的连接方式，可以是法兰连接、轴心连接或螺纹连接等。
DYTP 电液推杆的应用场景非常广泛，包括但不限于机械制造、自动化生产线、机床、锻造设备、工程车辆、船舶和飞机制造等领域。
在这些应用场景中，DYTP 电液推杆主要用于实现设备的自动化控制和精准定位，提高生产效率和产品质量。
DYTP 电液推杆的优点在于其结构简单、运行稳定、承载能力强、控制精度高、适应范围广等。
电液推杆概述1.1、电液推杆简介电液推杆是一种集机、电、液为一体的液压驱动机械手，适用于需要往复推拉直线（或往复旋转一定角度）运动，也可用于需要上升、下降或夹紧工作物的场所，并可实现远距离危险地区的集中或自动控制。
已广泛应用于冶金、矿山、电力、煤炭、机械、交通、粮食、化工、水泥、水利、建材、运输等部门，是一种通用的动力源。
电液推杆与电动推杆、电动执行机构、液压缸、气缸相比，有如下优点：1、具有可靠的过载自动保护性能，即使超负荷或运行至行程终点时，电机照样可正常运转，不会烧毁或损坏其它机件。
电动推杆和电动执行机构则无法可比。
2、电液推杆可以带负荷启动，而电动推杆和电动执行机构很困难。
3、同一台电液推杆在其额定的推、拉力范围内，其推、拉力可无级调节，因而具有驱动力范围广，而电动推杆和气缸则无法办到。
4、在推力和速度相同的情况下，电液推杆消耗的电能是电动推杆和电动执行机构的一半。
5、电液推杆采用全液压传动，动作灵敏，运行平稳，能有效减缓外来的冲击力，行程控制准确，气缸、电动推杆和电动执行机构则不能做到。
6、电液推杆采用机、电、液一体化全封闭结构，工作油路循环于无压的封闭钢筒里，体积小、不漏油，便于安装维修。
在恶劣的环境下不吸尘、不进水、内部不锈蚀，使用寿命比气缸、电动推杆、电动执行机构长久。
7、投资小。
气缸需建昂贵的空压站，气压管路易泄漏，气压不稳定，噪音高；液压缸需建液压站，而电液推杆只需接通电源即可使用。
8、维修方便。
在特殊情况下，电液推杆只需更换即可，而液压缸则需先慢慢查明故障原因，再进行仔细地维修，这就影响了全部工作的正常运行。
1.2、电液推杆的工作原理及功能1.2.1、工作原理：电液推杆以电动机为动力源，通过电动机正（反）向旋转，使液压油通过双向齿轮泵输出压力油，经油路集成块，送至工作油缸，实现活塞杆的往复运动。
1.2.2、主要功能（1）过载自动保护功能：电液推杆工作时，如活塞杆所受外力超过额定的输出力或活塞已到终点，电机仍在转动，这时油路中油压增高到调定的压力，溢流阀迅速而准确地溢流，实现过载自动保护。
电动液压推杆系列概述：DYT、DYTB型系列电动液压推杆(简称电液推杆)适用于往复推拉直线(或往复旋转一定角度)运动，可用于上升、下降或夹紧工作物的场所，也可用于远距离及高空危险地区，并可和计算机联网进行集中(程序)控制。
现已广泛应用于冶金、矿山、煤炭、电力、机械、粮食、水泥、化工、水利、运输等行业，是不可缺少的通用动力源。
原理与功能l、工作原理：电液推杆以电动机为动力源，通过电动机正(反)向旋转，使液压油通过双向齿轮泵输出压力油，经油路集成块，送至工作油缸，实现活塞杆的往复运动。
2、过载自动保护功能：电液推杆工作时，如活塞杆所受外力超过额定的输出力或活塞已到终点。
电机仍在转动，这时油路中油压增高到调定的压力，溢流阀迅速而准确地溢流，实现过载自动保护。
电机虽在转动，但不会烧毁。
3、自锁功能：电液推杆的油路集成块中设计了压力自锁机构，电机停止转动，活塞杆立即停留在一定的位置，压力油处于保压状态。
4、可根据用户要求，在额定的速度范围内进行无级调节速度。
5、可根据用户要求，在额定饿输出里范围内进行无级调节推、拉力。
6、可根据用户要求，在额定的行程范围内进行无级调节行程。
选型说明电液推杆主要是由推的型式、电机的防护等级、额定输出力、行程、额定速度和使用角度等六大基本要素组成，还可根据用户的特殊要求，配套三种调节功能，即：速度调节，推，拉力，调节，行程调节(行程开关定位)。
除了上述三种调节功能订货时必须文字注明外，其它请参照型号编制方式认真填写六大基本要素。
以下举“DYTZBl000—500／110—X型电液推杆”为例，分别说明如何选型和型号编制的方式。
l、如何选型：某一场所需要一台整体直式的电液推杆，要求电机防爆。
其最大推力10KN。
行程500HH，最大速度110mm／s，使用角度向下推，那么所选电液推杆的标准型号为：DYTZBl000—500／110一X。
(B为防爆标记，X表示向下推)2、型号编制的方式：4、DYTZ型整体直式电液推杆。

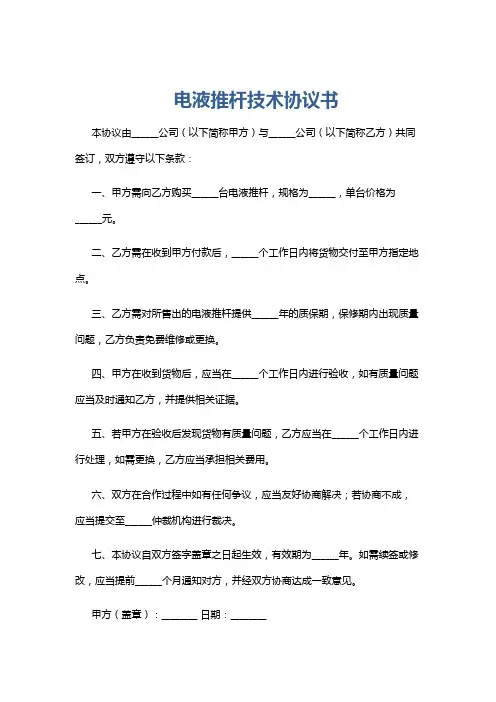

电液推杆技术协议书
本协议由______公司（以下简称甲方）与______公司（以下简称乙方）共同签订，双方遵守以下条款：
一、甲方需向乙方购买______台电液推杆，规格为______，单台价格为
______元。
二、乙方需在收到甲方付款后，______个工作日内将货物交付至甲方指定地点。
三、乙方需对所售出的电液推杆提供______年的质保期，保修期内出现质量问题，乙方负责免费维修或更换。
四、甲方在收到货物后，应当在______个工作日内进行验收，如有质量问题应当及时通知乙方，并提供相关证据。
五、若甲方在验收后发现货物有质量问题，乙方应当在______个工作日内进行处理，如需更换，乙方应当承担相关费用。
六、双方在合作过程中如有任何争议，应当友好协商解决；若协商不成，应当提交至______仲裁机构进行裁决。
七、本协议自双方签字盖章之日起生效，有效期为______年。
如需续签或修改，应当提前______个月通知对方，并经双方协商达成一致意见。
甲方（盖章）：________ 日期：________
乙方（盖章）：________ 日期：________。
一、概述本公司是专业生产电站机械及配套件的厂家。
DT型电动推杆已在全国许多厂家应用, 获得了较高的评价。
最近我公司根据用户反馈意见, 结合当前技术水平的发展, 对以往的电动推杆进行了全面的改善设计。
新型的产品更加适应用户的需要, 同时也更大限度地满足各种环境的规定。
达成了系列化, 拥有众多的品种和规格。
DT型电动推杆是一种直行程电动执行机构, 可以完毕往复直线运动, 借助于其它机构还可以完毕转动和摆动。
该产品的共同特点:1.精选各种专用电机, 启动转矩大, 可带负荷启动。
2、设有过载保护机构和行程控制机构, 便于用户实现自动控制。
3.采用全封闭密封, 适合电站、输煤、通风系统等恶劣的环境使用。
4.该机体积小、重量轻、安装调试方便。
该系列电动推杆集中了我公司数年的生产经验和高超的设计及现场服务经验, 优质的制造质量, 在技术上和产品质量上都有较高的信誉。
该产品广泛应用于电站、矿山、港口、冶金、轻工等系统中, 也适合于具有相同工作环境和使用规定的其它行业中, 并具有满足系统规定的程控、集控和就地控制的能力。
二、工作环境1.工作环境: 不含强腐蚀性、易燃、易爆的介质；2.环境温度: -30℃～50℃；3、相对湿度: 80%（20±5℃）；4.无强烈震动；5.工作制: ①短时工作制: 额定期间10分钟；②频繁工作制: 每小时往复十五次；6.海拔高度不超过1000米；7、电源: 380V、50Hz、三相四线制。
三、推杆的机构性能1.行程控制机构:本机构均采用计数器进行行程控制, 可以控制推杆在最大行程范围内任意一固定行程或全行程范围内工作。
2、过载保护机构：本机构分别有A、B、C、几种结构形式, 它是使推杆在工作行程范围内任一位置上所承受的推拉载荷超过额定载荷时, 自动切断电源而停止工作, 进而保护电机和工作系统免遭损坏。
3、手动轴：本机配有手轮或手柄, 以方便现场调试或紧急情况下的现场就地手动操作用。
DYT电液推杆订购150-637-33397—王使用说明书目录一、关于推杆1.1 概述1.2 推杆的工作条件1.3 常用推杆的几种型式1.4 推杆的液压原理及电器控制方法业时，活塞杆伸长度KKY-1050型不得大于40mm，KKYII-80型不得大于38mm，KKYIII-500型不得大于36mm。
二、推杆的安装推杆的包装与开箱2.2 关于支座2.3 液压油的选择及加油量2.4 电源的要求三、推杆的使用3.1 使用前应注意的几个问题3.1.1 必须去除排气螺钉3.1.2 如何正确连接行程开关3.1.3 如何正确连接电机3.2 如何正确调节电液推杆3.2.1 如何调节推杆行程3.2.2 如何调节系统压力3.2.3 如何调节推杆速度四、推杆的正确保养五、故障诊断及排除方法一、关于推杆1.1 概述DYT、DYTB系列电液推杆可做往复推杆直线或往复旋转一定角度的运动，适用于上升、下降或夹紧工作物的场所，也适用于与远距离及高空危险地区，广泛适用于冶金、矿山、煤炭、电力、机械、水泥、化工、水利、运输等部门。
1.2 推杆的工作条件①推杆应在不含腐蚀性、不易燃易爆的介质环境中使用。
如遇有上述情况，推杆应注明属特殊规格。
②工作环境温度：-35℃~60℃③相对湿度：<95%④无强烈震动。
⑤满负荷工作时，不应超出推拉力。
⑥海拔高度符合GB755规定。
1.3 常用推杆的几种型式电液推杆常用的结构型式有三种（图一、图二、图三）。
根据不同的现场环境及工作要求，还有其他的许多型式，可按双方技术合作的具体情况另定。
A:整体直式（DYTZ型)（接上页)故障诊断及排除方法故障原因分析排除方法活塞杆不能往返运动阀被卡死清洗或更换活塞杆空载正常，带负荷不能工作1.溢流阀可能压力太小加大系统压力2.组合密封垫损坏更换组合垫3.所用液压油太稀更换液压油或重新加大系统压力不自锁1.液压锁内泄漏更换、清洗液压锁2.Y圈损坏更换Y圈外泄漏1.密封件损坏更换密封件2.加油太多参照标牌加油3.排气螺钉未拆拆除排气螺钉四、推杆的正确保养推杆一般在使用半年内，要检查油的质量，特别是季节变更时，一定要注意油的粘度，粘度不适应时，必须更换。
电力液压推动器指导书一、电力液压推动器简介：1、概述Ed系列电力液压推动器是一种集电机,离心泵，油缸为一体的，结构非常紧凑的驱动控制装置，被广泛用作各种块式制动器和盘式制动器的驱动装置，还可用于各种工业阀门,闸门，定向摆动和转动(<90°）装置(机构）及夹紧装置的驱动控制2、设计特点外壳为铸造铝合金、重量轻，外形美观;电机为非浸油式结构，B级或F级绝缘（根据用户要求）.耐热性好，寿命长;电机接线盒盖设有密封，采用电缆填料函进线,牢固可靠，电气外壳防护等级达IP55；电机轴和推杆均表面镀硬铬处理，使密封件寿命大大延长；油缸壳体在一侧设有平衡气室，可使推动器在0-180°任何方向安装，从而扩大其使用范围;Ed系列全部密封件和轴承采用世界名牌产品，密封可靠，寿命长;Ed系列紧固件为不锈钢材质，美观耐用.三、电力液压推动器工作原理：1.电力液压推动器由两部分组成，驱动电动机及器身（离心泵），器身部分由盖、缸、活塞、叶轮及转轴组成。
2.当通电时，电动机带动转达轴及转轴上的叶轮旋转，在活塞内产生压力，在此压力影响下，油由活塞上部吸到活塞下部，迫使活塞和固定在其上的推杆及横梁迅速上升.通过杠杆机械压缩负荷弹簧（推动器或制动器带有负荷弹簧者），产生机械运动。
3.当断电时，叶轮停止旋转，活塞在负荷弹簧力及本身重力作用下，迅速成下降，迫使油重新流入活塞上部，这时仍然通过杠杆机构恢复原位。
4.电力液压推动器常与制动架配合使用，广泛用于各类传动装置的制动。
四、推动器的使用条件及安装方式1.ED系列电力液压推动器主要用作YWZ4，YWZ5，YWZ8，YWZ9，YWZP系列电力液压块式制动器的操作元件，广泛适用于起重运输，冶金，矿山,港口，建筑等行业。
2.正常工作条件：电动机1/2三相交流异步式电动机，符合(G了755—87)规定，绝缘等级：F级3.使用条件:1)连续工作S1连续工作S2,负载持续率FC=60％2)额定电压为380V三相，频率50Hz3)使用地点的海拔高度等级符合（GB755-87）标准4)周围环境温度应在—20℃~40℃范围内，其空气相对湿度应不大于90%5。
电动推杆使用说明书一、产品介绍电动推杆是一种用电力驱动的线性执行器，广泛应用于工业自动化、机械设备、家具、医疗器械等领域。
本说明书将详细介绍电动推杆的使用方法、操作注意事项以及维护保养要点，以确保您正确、安全地使用本产品。
二、产品特点1. 强劲动力：电动推杆采用高效电机作为驱动源，具有出色的推力和承载能力。
2. 稳定性高：采用先进的控制系统和精密的制造技术，确保电动推杆运行平稳、可靠。
3. 多功能：电动推杆可以根据实际需求进行定制，包括推力、行程、速度等参数，以适应不同应用场合的需求。
三、安全操作指南为确保您的安全，请在使用电动推杆前仔细阅读以下操作指南：1. 请勿将手指或其他物体伸入电动推杆的运动范围内，以防危险发生。
2. 在使用过程中，请确保电动推杆周围没有障碍物，以确保运动时的安全。
3. 使用电动推杆前，请检查连接部件的紧固情况，确保其牢固可靠。
4. 请勿擅自改动电动推杆的内部结构，以免引发故障或危险。
5. 使用过程中如发现异常情况或故障，请立即停用，并联系专业人员进行检修。
四、操作步骤1. 对电动推杆进行电源连接。
将电动推杆与电源进行连接，确保连接正常且电压稳定。
2. 调节行程和速度。
根据实际需求调节电动推杆的行程和速度参数。
可根据实际情况进行试验和调整。
3. 操作控制器进行推杆运动。
使用配套的操作控制器，按照指示操作，控制电动推杆的前后运动。
4. 运动结束后断开电源。
在使用完毕后，及时断开电动推杆的电源，以免浪费能源和避免因电压不稳定造成的损坏。
五、维护保养1. 定期检查电动推杆的连接部件，确保其牢固可靠，如有松动及时紧固。
2. 定期清洁电动推杆的表面，保持干净整洁。
3. 使用过程中如发现异常状况或噪音增大，请立即停用并联系售后服务部门进行维修。
4. 请勿擅自拆卸电动推杆的外壳，如需要维修，请联系售后服务部门。
六、故障排除以下为一些可能出现的故障及解决方法：1. 电动推杆运行缓慢或无法运行：请检查电源连接是否稳定，电流是否正常。
电动推杆技术要求电动推杆应符合规定的技术标准要求，并按规定程序批准的图样及技术文件制造。
1、工作条件：1。
1 环境温度范围：-15℃～50℃。
1。
2 环境相对湿度不大于90%。
2、基本技术参数 :2。
1 推杆额定功率应不大于100W。
2.2 推杆额定电流应不大于10A。
2.3 控制器输入电压为AC220V±10%，频率为50Hz或AC110V±10％，频率为60Hz.3、形状与尺寸：3.1 外观结构尺寸应符合图纸要求。
3.2 推杆安装距误差小于±2mm.3.3 推杆的行程误差小于±2mm.4、外观及装配要求：4。
1 推杆及控制器表面清洁，无锈蚀、无脱落、无碰伤。
4.2 推杆、控制器及零部件装配连接牢固、可靠.4.3 推杆运行平稳、无阻尼，无杂音现象.4。
4 零件表面镀（涂）层光滑，色泽均匀，不应有脱落、划伤及氧化等缺陷. 4。
5 塑料件表面平整，色泽一致,不应有裂痕、气泡和明显熔接痕、缩孔等缺陷.5、性能要求：5。
1 机械性能：5.1.1 推杆静态阻尼(自锁力）应符合规定。
5.1。
2 额定电压下,推杆负载应符合推拉力的规定。
5。
1。
3 推杆承受1.5倍负载最大拉力试验，壳体不应有破裂现象。
5.2 空载电流：在额定电压下，推杆运行空载电流应小于0.5A。
5.3 噪声：推杆在空载运行时噪声应不大于50dB（A）.5。
4 绝缘电阻：控制系统输入端与机壳间的绝缘电阻，在热态时不低于5MΩ，常态时不低于100MΩ.5.5 电介强度：电介强度应符合GB 9706。
1中20.3的规定。
5.6 非正常工作：推杆在运行过程中，当负载大于规定推拉力时,控制系统自动停止运行。
5.7 控制器要求：5。
7。
1 控制器所用的电源变压器应符合GB 9706.1中57.9的规定。
5.7.2 推杆及控制器的元器件爬电距离和电气间隙应符合GB 9706.1中57。
10的规定。
5.7。
3 操作器控制各推杆，应运行正常，无失灵现象.5。
DY 系列电液执行器DYT 型电液推杆安装使用说明书一、工作原理：通过控制电机正、反转，驱动油泵向执行油缸前腔或后腔供油从而实现执行器推杆(油缸活塞)的伸出或缩回。
二、产品出厂前液压系统及油箱油量均已按定货要求调整好，用户无须做任何调整，接通电源及电液执行器控制箱或控制电路即可使用。
三、电液执行器的安装及运行：1. 用户应根据定货时所选规格执行器的铰轴（或法兰）及前叉轴销尺寸，自制铰轴（或法兰）座架及与推杆前叉连接的部件。
2.安装前检查执行器外观及油箱油量（运输过程中有可能因过度碰撞造成破损及油液泄漏）。
检查油量时将执行器水平放置，铭牌（或油箱警告标志）向上，把油箱加油口（通气）螺塞拧开，检查油箱中油面应距油口座面20~ 40mm（见附图1）；油面过高易造成运行中加油口溢油，过低易造成因亏油而运行不良！3.固定电液执行器，将执行器与铰轴（或法兰）座架及被驱动机件安装好；拧松油箱加油口螺塞1~2圈，使油箱与大气相通，否则可能影响正常运行。
正常情况下执行器能在铭牌（或油箱警告标志）朝上的水平状态倾斜正、负15~30度角范围内使用，如安装使用状态超出此范围时应在定货时注明实际使用状态，以便在产品出厂前进行必要的调整）。
接通电机正、反转控制电路或本厂生产的电液执行器控制箱（见附图2,附图3）。
4.通电运行，点动调整被驱动装置的前、后终端位置；用户应根据使用情况，自行安装行程开关限位装置。
在需要前、后终端位置需保证万无一失的场合（如电厂皮带线上犁煤器的落犁终端位置），为防止限位开关电器失灵，建议用户安装固定挡铁式安全措施。
若用户选用的是A型或B型电液推杆，则可直接调整执行器自带的限位装置（接近开关滑动支架）以适应工作行程，其中B型电液。
电动推杆技术要求电动推杆应符合规定的技术标准要求，并按规定程序批准的图样及技术文件制造。
1、工作条件：1.1 环境温度范围：-15℃～50℃。
1.2 环境相对湿度不大于90%。
2、基本技术参数：2.1 推杆额定功率应不大于100W。
2.2 推杆额定电流应不大于10A。
2.3 控制器输入电压为AC220V±10%，频率为50Hz或AC110V±10%，频率为60Hz。
3、形状与尺寸：3.1 外观结构尺寸应符合图纸要求。
3.2 推杆安装距误差小于±2mm。
3.3 推杆的行程误差小于±2mm。
4、外观及装配要求：4.1 推杆及控制器表面清洁，无锈蚀、无脱落、无碰伤。
4.2 推杆、控制器及零部件装配连接牢固、可靠。
4.3 推杆运行平稳、无阻尼，无杂音现象。
4.4 零件表面镀（涂）层光滑，色泽均匀，不应有脱落、划伤及氧化等缺陷。
4.5 塑料件表面平整，色泽一致，不应有裂痕、气泡和明显熔接痕、缩孔等缺陷。
5、性能要求：5.1 机械性能：5.1.1 推杆静态阻尼（自锁力）应符合规定。
5.1.2 额定电压下，推杆负载应符合推拉力的规定。
5.1.3 推杆承受1.5倍负载最大拉力试验，壳体不应有破裂现象。
5.2 空载电流：在额定电压下，推杆运行空载电流应小于0.5A。
5.3 噪声：推杆在空载运行时噪声应不大于50dB（A）。
5.4 绝缘电阻：控制系统输入端与机壳间的绝缘电阻，在热态时不低于5MΩ，常态时不低于100MΩ。
5.5 电介强度：电介强度应符合GB 9706.1中20.3的规定。
5.6 非正常工作：推杆在运行过程中，当负载大于规定推拉力时，控制系统自动停止运行。
5.7 控制器要求：5.7.1 控制器所用的电源变压器应符合GB 9706.1中57.9的规定。
5.7.2 推杆及控制器的元器件爬电距离和电气间隙应符合GB9706.1中57.10的规定。
5.7.3 操作器控制各推杆，应运行正常，无失灵现象。
电动液压推杆一、产品介绍我厂生产的YTZ型系列电液推杆适用于往复推拉直线（或往复旋转一定角度）的运动，可用于上升，下降或夹紧工作物的场所，也用于远距离及高空危险地区，并可和计算机联网进行集中自动控制。
电液推杆采用机电液一体化全封闭结构设计，不易产生外泄漏，不污染环境，在恶劣环境下不吸尘，不进水，内部不锈蚀，使用寿命长。
现已广泛用于冶金、矿山、煤碳、电力、机械、粮食、水泥、化工、水利、运输等部门。
二、型号说明P水平、X向下推、S向上推：mm/smmkgfB为防爆、无标为非防爆电液推杆定货须知：1、用户订货时，必须注明推杆的型式、电机防护等级、推（拉）力、行程、速度和使用角度六个基本参数，缺一不可，如有特殊要求请说明；2、本产品工作介璺为矿物油，工作环境温度为-20℃-80℃，如有特殊要求请说明；3、电液推杆的电器部分均由需方自行解决，如需配套供应请另说明。
4、如需特殊结构型式，请单独定货。
注：S为油缸行程。
L*为配防爆电机的外形尺寸。
序号型号安装尺寸A A* l1 l2 d m n d1 d2 d3 d41 YTZ450-/110 620+S/2 420+ S/2 20 70 30 240 180 36 60 16 502 YTZ700-/110 620+ S/2 420+ S/2 20 70 30 240 180 36 60 16 503 YTZ1000-/110 620+ S/2 420+ S/2 20 70 30 240 180 36 60 16 504 YTZ1750-/90 650+ S/2 450+ S/2 20 70 30 240 180 40 64 20 505 YTZ2500-/90 650+ S/2 450+ S/2 20 70 30 240 180 40 64 20 506 YTZ3000-/70 670+ S/2 470+ S/2 20 70 30 240 180 40 64 20 507 YTZ4000-/70 670+ S/2 470+ S/2 20 70 40 240 180 40 64 20 508 YTZ5000-/90 670+ S/2 470+ S/2 20 70 40 240 180 40 64 20 509 YTZ6000-/40 700+ S/2 500+ S/2 25 65 50 340 240 40 72 25 6010 YTZ7000-/40 700+ S/2 500+ S/2 25 65 50 340 240 40 72 25 6011 YTZ8000-/50 700+ S/2 500+ S/2 25 65 50 340 240 40 72 25 60 注：A*为当S＜200时的安装尺寸五、电液推杆使用与维修说明首先，感谢您使用本厂电液推杆。
鄂尔多斯市营盘壕煤炭有限公司
营盘壕矿井
分离式电液推杆技术规格书
编制：
审核：
审核：
批准：
能化公司专业部门：
能化公司专业技术负责人：
能化公司分管领导：
鄂尔多斯市营盘壕煤炭有限公司
2018年3月
分离式电液推杆技术规格书
一、设备用途及基本要求
为确保选煤厂设备安全可靠运行，设备的零部件能够及时更新和维护保养，特计划分离式电液推杆，作为备用，能够及时更换和满足现场生产需要。
二、设备技术要求及主要规格参数
1、型号XDGF20000-200-1000。
2、结构紧凑，安装方便，占据空间小，维护方便。
3、可带负荷启动，具有过载保护功能。
4、回路设双向液压锁，可停在规定行程范围内的任意位置并自锁，且保持输出力不变。
5、因故断电，推杆自锁，避免发生事故。
6、具有机电液一体化全封闭结构，工作油路循环于无压的封闭钢筒里，不渗油，在恶劣的工作环境下，不吸尘，不进水，内部不锈蚀，使用寿命长。
三、供方责任范围
1、所供设备、零部件应为运行可靠、品质优良的产品，符合相关行业标准或国家标准。
2、提供所供零部件的使用说明书、合格证。
3、产品售后服务保修期为一年。
4、供方对所售产品实行三包（按国家规定执行）：产品如发生故障，4小时内作出反应，公司技术人员保证24小时到现场解决。
质保期内如发生设备故障，由需方通知供方，供方自接到通知之日起
24小时内派专业人员到现场进行处理，维修费用由供方承担。
如系需方原因造成故障，供方除有偿提供零配件外，无偿提供技术咨询和现场修理服务。
