DYT电液推杆系列产品
DYT电液推杆

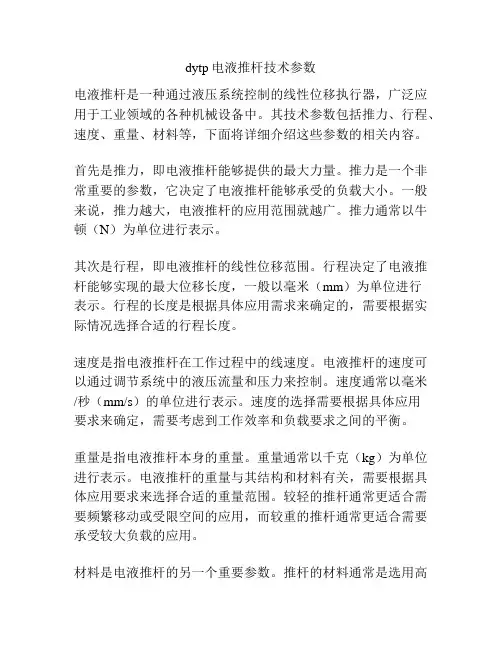

电液推杆具有体积小、动作灵活、工作平稳的特点，可带负荷启动，推拉力大，有过载保护装置。能适应远距离、危险及高空的地方控制作业。其推拉型式有单推、单拉和推拉；调速型式有推调速、拉调速、推拉调速或均不调速；锁定型式有推锁定、拉锁定、推拉锁定或推拉均不锁定。推杆行程：50～3000mm。
电液推杆结构简介图
1、电动机
2、联轴器
3、泵机座
4、泵
5、油箱
6、集成块
7、检修口
8、空气滤器
9、油缸底座10、节流阀11、锁紧圆螺母12、
活寒13 活寒杆14、油缸体15、导向套16、缸头螺母17、防尘套18、拼紧螺母19、连接叉头DYT电液推杆外形尺寸
外形及安装尺寸/mm
型号H L L1L2L A L Eφ2φ3KK
C J C J C J C J C J C J C J C J C
DYT2500～7000 200 1090 645 790 210 400 260 170 170 240 240 160 160 30 30 M24×1.5 M24×1.5 DYT7000～14000 230 1090 685 790 260 400 330 230 230 300 300 220 220 30 30 M27×2 M27×2 DYT14000～21000 230 1300 685 900 260 450 330 230 230 300 300 220 220 35 35 M27×2 M27×2
注：1.表中型号后的数字表示推力范围（单位为N）。
2.用户按型号表示方法，标明使用要求或在型号外另加说明。电动机由生产厂配套，电动机为Y系列或YB系列电压380V，功率范围0.55～11kW。
电液缸使用、维护注意事项。
①勿放置和使用于水淋、过度潮湿、高温、低温等工况。
②电液缸出厂时，油口盖内加O形密封圈，将呼吸口封死，在使用时应将此O形圈取出以便于油箱的呼吸。等速回路和等速电液缸可不取下此O形圈。
③电液缸工作介质，建议采用粘度为25～40mm2/s 的抗磨液压油（一般选用46#）、透平油、机油等矿物油，油液要过滤，清洁度要达到MAS 1638—9级或ISO4406—19/15级以上，工作温度控制在15～60℃范围内。
④电液缸首次使用时，应注意排净液压缸内的空气。当液压缸活塞杆缩回时，使液压缸有杆腔和油箱都充满工作介质。电液缸的油箱很小，一旦出现外泄漏应立即修复，并补足工作介质，因工作介质不足造成液压泵吸空现象，会很快造成泵的损坏和液压缸的气蚀！在电液缸运行中如出现爬行和振动，应首先检查是否油液太少、油泵吸空、液压缸内进入空气。
⑤溢流阀在出厂时已调整好，请勿随意调高。超负荷使用，会损坏泵和电机等。
⑥电液缸由于油箱太小，不宜用于连续长时间运转和频繁换向的工况，当油箱因连续运转出现高温时，应暂停，等冷却后使用。必须连续长时间运转和频繁换向的电液缸，在订货时应加以说明，以便在设计时采取防止温升过高过快的措施。
⑦每年应定期更换一次工作介质。

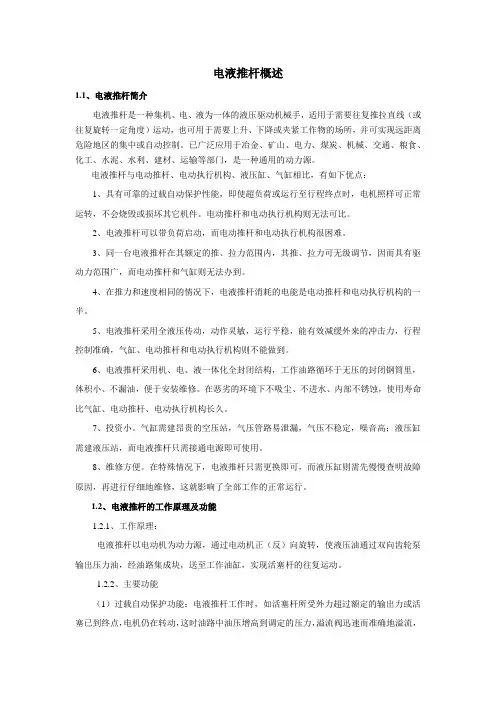

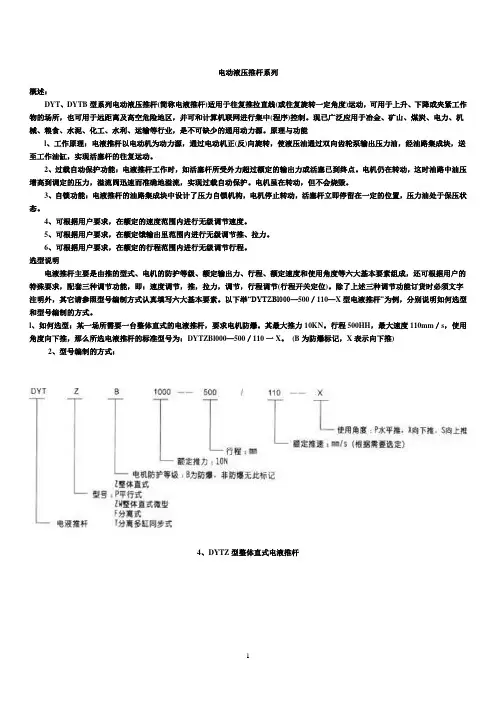

概述
DYTZ、DYTP型系列电液推杆适用于往复推、拉直线（或往复旋转一定角度）运动，可用于上升，下降或夹紧工作物的场所，也可用于远距离及高空危险地区，并可和计算机联网进行集中（程序）控制。现已广泛用于冶金、矿山、煤碳、电力、机械、粮食、水泥、化工、水利、运输、交通、港口、军事装备、等行业，是不可缺少的通用动力源。该产品与电动推杆气缸液压缸相比具有如下优点：
1、电液推杆可以带负荷启动，而电动推杆很困难。
2、同一台电液推杆在其额定的推、拉力范围内，其推、拉力可进行无级调节，因而具有驱动力范围广，而电动推杆和气缸则无法办到。
3、在推力和速度相同的情况下，电液推杆消耗的电能是电动推杆和电动执行机构的一半。
4、电液推杆采用全液压传动，动作灵敏，运行平稳，具有效减缓外来的冲击力，行程控制准确、气缸、电动推杆和电动执行机构则不能做到。
5、电液推杆采用机、电液一体化全封闭结构，工作油路循环于无压的钢筒内，体积小，不漏油，便于安装维修。在恶劣的环境下防吸尘、防进水、内部不锈蚀、使用寿命比气缸、电动推杆、电动执行机构长久。
6、投资小。气缸需建昂贵的空压站，气压管路泄漏，气压不稳定，噪音高；液压缸需建立泵站，而电液推杆只需接通电源即可使用。工作原理
1、电液推杆是一种机电液一体化封闭结构，它以执行机构、控制机构和压力泵组成。电动机油泵、液压控制阀和液压缸可装在同一轴线上，也可按需要装在不同的轴线上。接通电动机电源，通过控制电动机正反转使双向油泵输出压力油，经液压控制阀送至油缸，实现油缸活塞杆的往复运动。
2、液压控制阀组主要由溢流阀、调节阀、液控单向阀等组成，也可以根据电液推杆的工作特性，设计不同功能的油路组合阀，满足其工作要求。一般有推出自锁、拉回自锁和推拉都自锁；运行速度有可调型和不可调型；整体推杆有水平使用、向上使用、向下使用。

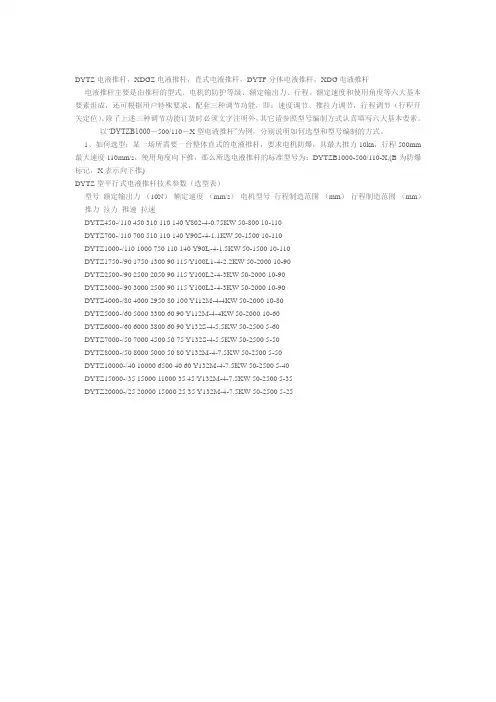

DYT700IV ＞450-700 ＞300-500 200 300 4 50～2000 DYT1000I ＞700-1000 ＞500-700 50 70 1.1 50～2000 DYT1000II ＞700-1000 ＞500-700 100 150 2.2 50～2000 DYT1000III ＞700-1000 ＞500-700 150 220 3 50～2000 DYT1000IV ＞700-1000 ＞500-700 200 300 5.5 50～2000 DYT1500I ＞1000-1500 ＞700-1000 20 30 1.1 50～2000 DYT1500II ＞1000-1500 ＞700-1000 50 75 2.2 50～2000 DYT1500III ＞1000-1500 ＞700-1000 80 120 4 50～2000 DYT1500IV ＞1000-1500 ＞700-1000 120 180 5.5 50～2000 DYT2000I ＞1500-2000 ＞1000-1500 20 30 2.2 50～2000 DYT2000II ＞1500-2000 ＞1000-1500 50 75 4 50～2000 DYT2000III ＞1500-2000 ＞1000-1500 95 140 7.5 50～2000 DYT3000I ＞2000-3000 ＞1500-2000 20 30 2.2 50～2000 DYT3000II ＞2000-3000 ＞1500-2000 40 60 4 50～2000 DYT3000III ＞2000-3000 ＞1500-2000 75 110 7.5 50～2000 DYT5000I ＞3000-5000 ＞2000-3000 30 45 4 50～2000 DYT5000II ＞3000-5000 ＞2000-3000 50 70 7.5 50～2000 DYT8000I ＞5000-8000 ＞3000-5000 30 45 5.5 50～2500 DYT12000I ＞8000-12000 ＞5000-8000 19 27 11 50～2500

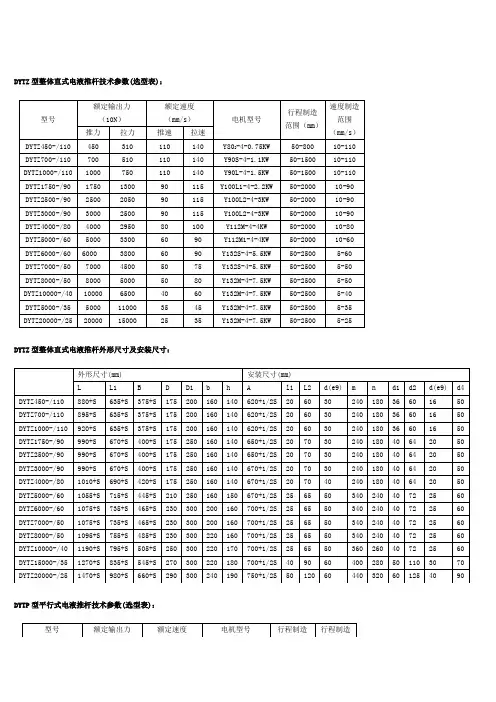

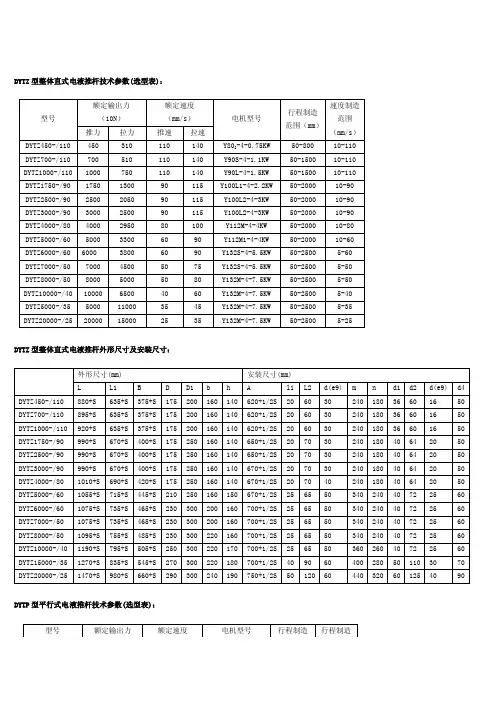

DYTZ型整体直式电液推杆外形尺寸及安装尺寸
型号外形尺寸安装尺寸
D1 D L d H I L1 M DYTZ450I 65 200 745 25 180 20 300 22x1.5 DYTZ450II 65 200 750 25 180 20 300 22x1.5 DYTZ450III 65 200 805 25 180 20 300 22x1.5 DYTZ450IV 65 200 865 25 240 20 300 22x1.5 DYTZ700I 76 200 765 35 180 30 320 27x2 DYTZ700II 76 200 815 35 180 30 320 27x2 DYTZ700III 76 250 880 35 240 30 320 27x2 DYTZ700IV 76 250 910 35 240 30 320 27x2 DYTZ1000I 76 200 780 35 180 30 320 27x2 DYTZ1000II 76 250 850 35 180 30 320 27x2 DYTZ1000III 76 250 880 35 240 30 320 27x2 DYTZ1000IV 76 300 1025 35 240 30 320 27x2 DYTZ1500I 95 200 810 35 180 30 350 33x2 DYTZ1500II 95 250 885 35 180 30 350 33x2
