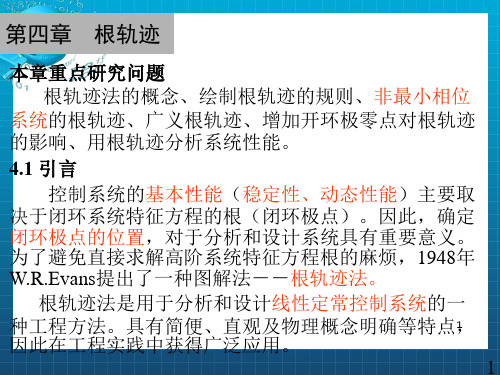

![[工学]自动控制原理第11讲根轨迹_OK](https://img.taocdn.com/s1/m/3549252384254b35effd343c.png)
自动控制原理根轨迹法自动控制原理是现代工程技术中的重要分支，它涉及到机械、电子、计算机等多个领域。
而根轨迹法则是自动控制原理中的一种重要方法，它可以用来分析和设计控制系统，提高系统的稳定性和性能。
本文将从根轨迹法的基本原理、应用场景和优缺点三个方面进行介绍。
一、基本原理根轨迹法是一种基于极点和零点的控制系统分析方法。
在根轨迹图中，系统的极点和零点被表示为一条曲线，称为根轨迹。
根轨迹图可以用来分析系统的稳定性、响应速度和稳态误差等性能指标。
根轨迹法的基本原理是通过改变系统的参数，使得根轨迹图在复平面上移动，从而实现对系统性能的优化。
二、应用场景根轨迹法可以应用于各种控制系统的设计和分析中。
例如，在电机控制系统中，根轨迹法可以用来分析电机的转速响应和负载扰动对系统的影响。
在飞行控制系统中，根轨迹法可以用来设计飞机的自动驾驶系统，提高飞机的稳定性和飞行性能。
在机器人控制系统中，根轨迹法可以用来设计机器人的运动控制系统，实现机器人的精确控制和运动规划。
三、优缺点根轨迹法的优点是可以直观地表示系统的稳定性和性能指标，便于工程师进行控制系统的设计和分析。
此外，根轨迹法还可以用来分析系统的鲁棒性和鲁棒稳定性，提高系统的抗干扰能力和鲁棒性。
但是，根轨迹法也存在一些缺点，例如对于高阶系统，根轨迹法的计算复杂度较高，需要使用计算机进行计算。
此外，根轨迹法也无法处理非线性系统和时变系统，需要使用其他方法进行分析和设计。
总之，根轨迹法是自动控制原理中的一种重要方法，可以用来分析和设计各种控制系统。
在实际工程中，工程师需要根据具体的应用场景和系统要求，选择合适的控制方法和算法，实现对系统的优化和控制。
实验四 线性系统的根轨迹一、实验目的1. 熟悉MATLAB 用于控制系统中的一些基本编程语句和格式。
2. 利用MATLAB 语句绘制系统的根轨迹。
3. 掌握用根轨迹分析系统性能的图解方法。
4. 掌握系统参数变化对特征根位置的影响。
基础知识及MATLAB 函数根轨迹是指系统的某一参数从零变到无穷大时，特征方程的根在s 平面上的变化轨迹。
这个参数一般选为开环系统的增益K 。
课本中介绍的手工绘制根轨迹的方法，只能绘制根轨迹草图。
而用MATLAB 可以方便地绘制精确的根轨迹图，并可观测参数变化对特征根位置的影响。
假设系统的对象模型可以表示为nn n n m m m m a s b s a s b s b s b s b K s KG s G ++++++++==--+-11111210)()(ΛΛ 系统的闭环特征方程可以写成： 0)(10=+s KG对每一个K 的取值，我们可以得到一组系统的闭环极点。
如果我们改变K 的数值，则可以得到一系列这样的极点集合。
若将这些K 的取值下得出的极点位置按照各个分支连接起来，则可以得到一些描述系统闭环位置的曲线，这些曲线又称为系统的根轨迹。
1）绘制系统的根轨迹rlocus （）MATLAB 中绘制根轨迹的函数调用格式为：rlocus(num,den) 开环增益k 的范围自动设定。
rlocus(num,den,k) 开环增益k 的范围人工设定。
rlocus(p,z) 依据开环零极点绘制根轨迹。
r=rlocus(num,den) 不作图，返回闭环根矩阵。
[r,k]=rlocus(num,den) 不作图，返回闭环根矩阵r 和对应的开环增益向量k 。
其中，num,den 分别为系统开环传递函数的分子、分母多项式系数，按s 的降幂排列。
K 为根轨迹增益，可设定增益范围。
例3-1：已知系统的开环传递函数924)1()(23++++=*ssssKsG，绘制系统的根轨迹的MATLAB的调用语句如下：num=[1 1]; %定义分子多项式den=[1 4 2 9]; %定义分母多项式rlocus (num,den)%绘制系统的根轨迹grid%画网格标度线xlabel(‘Real Axis’),ylabel(‘Imaginary Axis’) %给坐标轴加上说明title(‘Root Locus’) %给图形加上标题名则该系统的根轨迹如图3-1所示：若上例要绘制K在（1，10）的根轨迹图，则此时的MATLAB的调用格式如下，对应的根轨迹如图3-2所示。
