《画法几何与工程制图》课程教学大纲课程名称：画法几何与工程制图课程代码：课程类型:专业必修课学分：3 总学时：64 理论学时：32 实验学时：32 先修课程：无适用专业:工程管理一、课程性质、目的和任务画法几何与工程制图是工程管理专业的必修课程。

学习画法几何与工程制图课程的目的是培养学生绘制和阅读建筑工程图的基本能力，是通过画法几何及制图理论的学习和建筑工程制图实训的实践，培养正确使用绘图仪器和徒手作图能力，熟悉建筑制图国家标准的规定，掌握并应用各种图示方法来表达和阅读建筑工程图，本课程的主要任务是：通过让学生掌握制图及投影的基本知识，掌握建筑图样的画法，培养专业识图的基本能力，培养空间想象能力和空间表达能力，培养学生认真负责的工作态度和严谨细致的工作作风，为学习计算机绘图及后续专业课程打下良好的基础。

二、教学基本要求1、知识、能力、素质的基本要求：（1）明确本课程的地位、性质、任务和学习方法。

（2）培养用仪器绘图、徒手绘图的基本技能。

（3）学习用正投影法表达空间几何形体的基本原理和方法。

（4）培养绘制与阅读投影图的能力。

（5）培养适度与绘制建筑施工图、结构施工图、钢筋混凝土构件图等施工图的基本能力。

2、教学模式基本要求本课程采用理论教学和实验教学交叉进行的教学方式，授课方式为多媒体教学，精心设计课堂教学环节，如讲授、练习、制图、讨论等多种实践活动。

实践课以学生动手画图、识图为主，在掌握基本理论基础上增加制图、识图的能力，注意教与学之间的信息沟通与反馈。

三、教学内容及要求1 绪论教学内容：1.1 画法几何及土木工程制图课程概述1.2 投影的基本知识1.3 画法几何及土木工程制图的发展史和发展方向教学要求：（1）了解画法几何与土木工程制图的课程性质及画法几何及土木工程制图的发展史和发展方向；（2）掌握投影的基本知识。

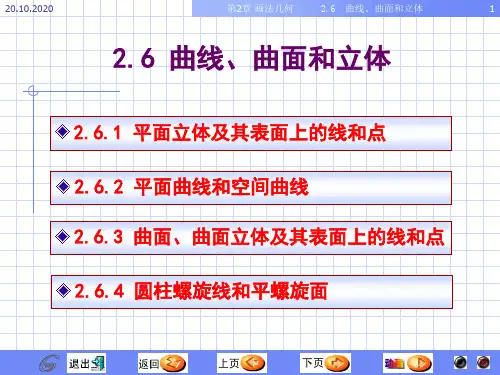

2 画法几何教学内容：2.1 点2.1.1 点在三面体系第一角中的投影与该点的直角坐标关系2.1.2 点在两面体系第一角中的投影2.1.3 两点的相对位置2.2 直线2.2.1 直线的投影以及直线对投影面的各种相对位置2.2.2 直线上的点的投影特性2.2.3 求直线的真长及其对投影面的倾角2.2.4 两直线的相对位置2.2.5 两直线垂直2.3 平面2.3.1 平面的表示法2.3.2 平面对投影面的各种相对位置2.3.3 平面上的点、直线和图形2.4 直线与平面以及两平面的相对位置2.4.1 直线与平面以及两平面平行2.4.2 直线与平面以及两平面相交2.4.3 直线与平面以及两平面垂直2.4.4 点、直线、平面的综合作图题示例2.5 投影变换2.5.1 投影变换的目的和方法2.5.2 换面法以及用换面法解定位及度量问题示例2.5.3 以投影面垂直线为轴的旋转法简介2.6 曲线、曲面和立体2.6.1 平面立体及其表面上的线和点2.6.2 平面曲线和空间曲线2.6.3 曲面、曲面立体及其表面上的线和点2.6.4 圆柱螺旋线和平螺旋面2.7 平面、直线与立体相交2.7.1 平面与平面立体相交2.7.2 直线与平面立体相交2.7.3 平面与曲面立体相交2.7.4 直线与曲面立体相交2.8 两立体相交2.8.1 两平面立体相交2.8.2 平面立体与曲面立体相交2.8.3 两曲面立体相交2.9 轴测投影2.9.1 轴测投影的基本知识2.9.2 正等测的画法2.9.3 斜等测和斜二测的画法2.9.4 轴测投影的选择2.10 标高投影2.10.1 点和直线2.10.2 平面2.10.3 曲线、曲面和地面2.10.4 应用示例教学要求：（1）掌握点、直线、平面、曲面、立体等的投影的基本原理及其作图方法。

《画法几何》课程标准课程名称：画法几何课程编码：0804100 学分：2.5 总学时：45适用专业：建筑设计技术一、前言1.课程性质《画法几何》课程是建筑设计技术专业必修的专业基础能力课程，是一门理论课程。

研究在平面上用图形表示形体和解决空间几何问题的理论和方法的学科。

本门课程在第1学期开设，先修课程是《立体几何》，建立良好的空间思维，后续课程是《建筑制图》等课程。

2．基本理念利用多媒体技术、CAI课件和网络视频等直观的教具，充分调动学生的学习积极性和主动性，在授课中常采用课堂提问、讨论、师生互动的形式来提高学生分析问题、解决问题的能力。

由于本课程实践性强，因此授课中穿插安排适量的习题课，“精讲多练”，指导学生及时消化和巩固所学的知识。

使之掌握好本学科的基本理论、基本知识和基本技能，并培养学生的动手能力。

3．设计思路《画法几何》课程是建筑类专业必修的专业基础课程。

课程内容结构分为三部分：制图基础、画法几何和投影制图，理论与实践比例约1：1，实践主要指课堂练习，课时为45学时，学分为2.5，考核评价方式分成两部分，即闭卷笔试占70％，平时作业、课堂提问、测试等占30％。

二、课程目标1．总体目标培养学生的制图技能和空间想象能力，为学生学习后续课程、完成课程设计和毕业设计打下必要的基础。

2．具体目标知识目标①能描述工程制图的国家标准规范，能正确使用绘图工具；②能绘制点、线、面、体的三面投影；③能绘制正等轴测图和斜二轴测图。

能力目标①能绘制和阅读简单建筑工程图样；②具有空间几何问题的图解能力；③具有空间想象能力和分析能力。

素质目标①具有自学能力；②具有分析问题和解决问题能力；③具有创造能力；④具有几何审美能力。

三、内容标准（课程内容与要求）四、实施建议1．教学组织形式与实施建议在绘图室实施教学，主要采用多媒体教学方式，讲授、示范和练习相结合，融教、学、练于一体。

2．教材选用与编写建议选用或编写适合建筑类专业高职学生学习的教材，需有配套的练习册。
