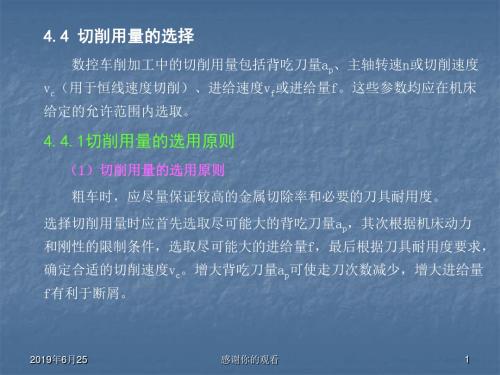

数控机床加工的切削用量包括切削速度V c (或主轴转速n)、切削深度a p 和进给量f ，其选用原则与普通机床基本相似，合理选择切削用量的原则是：粗加工时，以提高劳动生产率为主，选用较大的切削量；半精加工和精加工时，选用较小的切削量，保证工件的加工质量。
1. 数控车床切削用量 1）切削深度a p在工艺系统刚性和机床功率允许的条件下，尽可能选取较大的切削深度，以减少进给次数。
当工件的精度要求较高时，则应考虑留有精加工余量，一般为0.1～0.5mm 。
切削深度ap计算公式：a p =式中： d w —待加工表面外圆直径，单位mm d m —已加工表面外圆直径，单位mm. 2）切削速度Vc① 车削光轴切削速度V c 光车切削速度由工件材料、刀具的材料及加工性质等因素所确定，表1为硬质合金外圆车刀切削速度参考表。
切削速度Vc 计算公式： Vc=式中： d —工件或刀尖的回转直径，单位mm n —工件或刀具的转速，单位r/min表1 硬质合金外圆车刀切削速度参考表2mw d d注：表中刀具材料切削钢及灰铸铁时耐用度约为60min。
②车削螺纹主轴转速n切削螺纹时，车床的主轴转速受加工工件的螺距（或导程）大小、驱动电动机升降特性及螺纹插补运算速度等多种因素影响，因此对于不同的数控系统，选择车削螺纹主轴转速n存在一定的差异。
下列为一般数控车床车螺纹时主轴转速计算公式：n≤–k式中：p—工件螺纹的螺距或导程,单位mm。
k—保险系数，一般为80。
3）进给速度进给速度是指单位时间内，刀具沿进给方向移动的距离，单位为mm/min，也可表示为主轴旋转一周刀具的进给量，单位为mm/r。
⑴确定进给速度的原则①当工件的加工质量能得到保证时，为提高生产率可选择较高的进给速度。
②切断、车削深孔或精车时，选择较低的进给速度。
③刀具空行程尽量选用高的进给速度。
④进给速度应与主轴转速和切削深度相适应。
⑵进给速度V f的计算 V f = n f式中：n—车床主轴的转速，单位r/min。
数控机床加工的切削用量包括切削速度V c (或主轴转速n)、切削深度a p 和进给量f ，其选用原则与普通机床基本相似，合理选择切削用量的原则是：粗加工时，以提高劳动生产率为主，选用较大的切削量；半精加工和精加工时，选用较小的切削量，保证工件的加工质量。
1. 数控车床切削用量 1）切削深度a p在工艺系统刚性和机床功率允许的条件下，尽可能选取较大的切削深度，以减少进给次数。
当工件的精度要求较高时，则应考虑留有精加工余量，一般为0.1～0.5mm 。
切削深度ap 计算公式：a p =式中： d w —待加工表面外圆直径，单位mm d m —已加工表面外圆直径，单位mm. 2）切削速度Vc① 车削光轴切削速度V c 光车切削速度由工件材料、刀具的材料及加工性质等因素所确定，表1为硬质合金外圆车刀切削速度参考表。
切削速度Vc 计算公式： Vc=式中： d —工件或刀尖的回转直径，单位mm n —工件或刀具的转速，单位r/min表1 硬质合金外圆车刀切削速度参考表2mw d d注：表中刀具材料切削钢及灰铸铁时耐用度约为60min。
②车削螺纹主轴转速n切削螺纹时，车床的主轴转速受加工工件的螺距（或导程）大小、驱动电动机升降特性及螺纹插补运算速度等多种因素影响，因此对于不同的数控系统，选择车削螺纹主轴转速n存在一定的差异。
下列为一般数控车床车螺纹时主轴转速计算公式：n≤–k式中：p—工件螺纹的螺距或导程,单位mm。
k—保险系数，一般为80。
3）进给速度进给速度是指单位时间内，刀具沿进给方向移动的距离，单位为mm/min，也可表示为主轴旋转一周刀具的进给量，单位为mm/r。
⑴确定进给速度的原则①当工件的加工质量能得到保证时，为提高生产率可选择较高的进给速度。
②切断、车削深孔或精车时，选择较低的进给速度。
③刀具空行程尽量选用高的进给速度。
④进给速度应与主轴转速和切削深度相适应。
⑵进给速度V f的计算V f = n f式中：n—车床主轴的转速，单位r/min。
单元4数控机床加工的切削用量教学目的1、了解数控机床的运动（主运动、进给运动）；2、了解数控机床加工刀具的角度及其作用；3、了解数控机床加工中有关切削层的参数及其作用；4、了解数控机床加工中的切削用量及其选用原则。

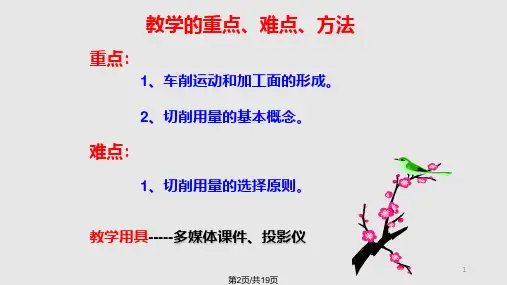

5、掌握常用不同材料零件在粗加工、半精加工和精加工时的切削用量选用；教学重点1、数控机床加工刀具的角度及其作用；2、数控加工中粗加工、半精加工和精加工时的切削用量选择；教学难点1、刀具的角度及其作用；2、切削用量选用教学方法讲练结合教学内容一、车削加工与刀具1. 车削加工原理在普通车床和一般数控车床上，可以进行工件的外表面、端面、内表面以及内外螺纹的加工。
对于车削中心，除上述各种加工外，还可进行铳削、钻削等加工。
从上述介绍可以看出：在切削过程中，刀具和工件之间必须具有相对运动，这种相对运动称为切削运动。
根据切削运动在切削过程中的作用不同可以分为主运动、和进给运动。
各种机床的主运动和进给运动参见下表。
主运动是指机床提供的主要运动。
主运动使刀具和工件之间产生相对运动，从而使刀具的前刀面接近工件并对工件进行切削。
在车床上，主运动是机床上主轴的回转运动，即车削加工时工件的旋转运动。
2）进给运动进给运动是指由机床提供的使刀具与工件之间产生的附加相对运动。
进给运动与主运动相配合，可以形成完整的切削加工。
在普通车床上，进给运动是机床刀架（溜板）的直线移动。
它可以是纵向的移动（与机床主轴轴线平行），也可以是横向的移功（与机床主轴轴线垂直），但只能是一亇方向的移动。
在数控车床上，数控车床可以同时实现两亇方向的进给，从而加工出各种具有复杂母线的回转体工件。
在数控车床中，主运动和进给运动是由不同的电机来驱动的，分别称为主轴电机和坐标轴伺服电机。
它们由机床的控制系统进行控制，自动完成切削加工。
2. 切削用量切削用量是指机床在切削加工时的状态参数。
不同类型的机床对切削用量参数的表述也略有不同，但其基本的含义都是一致的，如下图所示。
数控机床加工的切削用量包括切削速度V c (或主轴转速n)、切削深度a p 和进给量f ，其选用原则与普通机床基本相似，合理选择切削用量的原则是：粗加工时，以提高劳动生产率为主，选用较大的切削量；半精加工和精加工时，选用较小的切削量，保证工件的加工质量。
1. 数控车床切削用量 1）切削深度a p在工艺系统刚性和机床功率允许的条件下，尽可能选取较大的切削深度，以减少进给次数。
当工件的精度要求较高时，则应考虑留有精加工余量，一般为0.1～0.5mm 。
切削深度ap计算公式：a p =式中： d w —待加工表面外圆直径，单位mm d m —已加工表面外圆直径，单位mm. 2）切削速度Vc① 车削光轴切削速度V c 光车切削速度由工件材料、刀具的材料及加工性质等因素所确定，表1为硬质合金外圆车刀切削速度参考表。
切削速度Vc 计算公式： Vc=式中： d —工件或刀尖的回转直径，单位mm n —工件或刀具的转速，单位r/min表1 硬质合金外圆车刀切削速度参考表2mw d d注：表中刀具材料切削钢及灰铸铁时耐用度约为60min。
②车削螺纹主轴转速n切削螺纹时，车床的主轴转速受加工工件的螺距（或导程）大小、驱动电动机升降特性及螺纹插补运算速度等多种因素影响，因此对于不同的数控系统，选择车削螺纹主轴转速n存在一定的差异。
下列为一般数控车床车螺纹时主轴转速计算公式：n≤–k式中：p—工件螺纹的螺距或导程,单位mm。
k—保险系数，一般为80。
3）进给速度进给速度是指单位时间内，刀具沿进给方向移动的距离，单位为mm/min，也可表示为主轴旋转一周刀具的进给量，单位为mm/r。
⑴确定进给速度的原则①当工件的加工质量能得到保证时，为提高生产率可选择较高的进给速度。
②切断、车削深孔或精车时，选择较低的进给速度。
③刀具空行程尽量选用高的进给速度。
④进给速度应与主轴转速和切削深度相适应。
⑵进给速度V f的计算 V f = n f式中：n—车床主轴的转速，单位r/min。
