北师大版 九年级上册 《投影与视图》回顾与思考 教学设计 精品

第四章视图与投影1．视图（一）一、教学目标1. 知识与技能：经历探索基本几何体（圆柱、圆锥、球）与其三视图之间的关系。

能根据三视图描述基本几何体或实物图形，培养和发展学生推理能力和空间观念。

2. 过程与方法：结合具体实例，初步体会视图在现实生活中的应用，感受数学与现实生活的密切联系，增强学生的数学应用意识。

3. 情感态度与价值观：让学生在课堂活动中通过相互间的合作与交流，进一步发展学生合作交流的能力和数学表达能力。

二、教学重点和难点1、重点：会画圆柱、圆锥、球的三种视图，体会这几种几何体与其视图之间的相互转. 画几何体的三视图。

会画直棱柱的三种视图。

2、难点：画直棱柱的三种视图要明确图中实线和虚线的区别。

三、教学过程第一环节：情境问题引入活动内容：1还记得一个物体的主视图、左视图和俯视图吗？2你能自己或者与同伴画出下图的主视图、左视图和俯视图吗？附答案1、主视图：2、左视图：3、俯视图:第二环节：活动探究（获取信息，体会特点）活动内容：110页的图中物体的形状分别可以看成什么样的几何体？从正面、侧面、上面看这些几何体，他们的形状各是什么样的？活动目的：首先让学生经历将实物抽象成几何体的过程，培养学生的抽象能力和想象能力，并通过亲身体验归纳总结三种视图的不同特点，及在现实生活中的实际意义。

第三环节：合作学习活动内容：（1）在下图中找出上图中各物体的主视图。

（1） （2） （3）（4） （5） （6）（2） 上图中各物体的左视图是什么？俯视图呢？与同伴进行交流。

活动目的：以问题串的形式引导学生逐步深入地思考三种视图的区别与联系。

前一个问题的设置帮助培养学生的空间想象能力，问题（2）的设置帮助学生体会：三种视图在长、宽、高等方面的联系。

在以上两个问题的铺设下，图表的设置起到归纳总结的作用 。

第四环节：练习提高活动内容：如图是一个蒙古包的照片。

小明认为这个蒙古包可以看成下图所示的几何体，并画出这个几何体的三种视图，你同意小明的做法吗？主视图 左视图俯视图活动目的：对本节知识进行巩固练习。

第五章 投影与视图2 视图第3课时 由三种视图确定几何体教学目标1.能根据三视图想象出物体形状，进一步提高学生的空间想象能力.2.能画出除了圆柱、圆锥、正方体等几何体外，其他较复杂的几何体的三视图.3.通过小组合作的方式，进一步培养学生的动手操作能力和合作意识.教学重难点重点：根据三视图还原简单的物体. 难点：根据三视图还原几何体.教学过程导入新课问题：下面是哪个几何体的三视图？主视图 左视图 俯视图A B C D通过前面的学习，同学们已经能够根据几何体的特点画出它的三视图，那么如果已知一个几何体的三视图，你能想象出这个几何体吗？本节课让我们继续来研究视图.引出本节课研究的问题——由三种视图确定几何体.探究新知一、知识回顾复习上一节课所学过的三种视图的画法.教学反思1.提问：画一个几何体的三种视图的顺序和位置是什么？2.完成下列练习：(1)如图1所示是一个几何体立体图形的三视图，请根据视图说出几何体的名称：______.图1 图2(2)某几何体的三种视图分别如图2所示，那么这个几何体可能是( )A.长方体B.圆柱C.圆锥D.球设置目的：因为练习(1)(2)提供的是前两课时常见的几何体，学生对这几种几何体的三视图很熟悉，所以大多数学生能很快找出正确答案.二、合作探究活动1 观察图1所示的三种视图，你能在图2中找到与之对应的几何体吗？图1 图2师生活动：让学生观察并判断比较两图，找出三视图与实物之间的对应关系，对于有困难的学生，小组内帮扶、交流，最后教师全面总结.设计意图：在回顾、练习之后引入的探索活动由浅入深，由简单到复杂，学生在观察与推理时有一定的难度，解决的办法可以先由主视图与实物对比，排除②③，再由左视图和俯视图排除①.选择的过程就是空间想象能力的提升过程，让学生体会由三视图推断几何体，逐步还原几何体或实物的过程，进一步理解三视图的位置与大小的对应关系，发展学生的空间想象能力、逆向思维能力.活动2议一议：根据图中的三种视图，你能想象出相应几何体的形状吗？教学反思师生活动：先独立思考，再小组交流，然后学生展示，展示时说出自己判断的依据以及先后顺序.必要的时候教师巡视学生的情况，借助实物帮助分析.设计意图：本活动主要是让学生进行更深层次的体验，脱离了实物，学生完全靠想象在头脑中勾勒几何体的形状，更能提升学生的空间想象能力，在出示图片时可以将三个视图分开呈现，先出示主视图，让学生猜想几何体可能的形状，然后依次出示左视图、俯视图，使几何体的形状范围逐渐缩小，令学生更能理解三视图与几何体之间的联系.活动3 拓展延伸一个几何体的三视图如图所示，根据图中的数据得这个几何体的表面积为( )A.2πB.6πC.7πD.8π思路引领：根据三视图确定几何体→确定几何体表面积的算法. 学生活动：小组合作，根据思路引领进行探索.解析：由几何体的三视图可知该几何体为平放的圆柱，其底面半径为1，高为3，故其表面积S ＝2π·12＋2π·1·3＝8π.答案：D活动总结：由三视图计算几何体的体积或表面积的一般步骤：(1)根据三视图描述几何体的形状(或画出表面展开图)；(2)根据三视图“长对正、高平齐、宽相等”的教学反思关系和轮廓线的位置确定各个方向的尺寸；(3)用面积公式求出表面积或用体积公式教学反思求出体积.(学生总结，老师点评)课堂练习1.某几何体的三种视图分别如下图所示，那么这个几何体可能是（）.A.长方体B.圆柱C.圆锥D.球2.如图所示是一个几何体的三视图，请根据视图说出该几何体的名称_______.3.由下列三视图想象出实物形状.4.已知一个几何体的三视图如图所示，画出这个几何体的草图.5.根据如图所示的三种视图，你能想象出相应几何体的形状吗？(画出几何体的草图)参考答案1.B2.圆锥3.解：A是四棱锥，B是球，C是三棱柱.4.解：根据三视图想象出的几何体是一个长方体上面竖立放置一个小圆柱，如图所示.5.解：（1）半球体，如图1所示.（2）四棱柱，如图2所示.图1 图2课堂小结(学生总结，老师点评)由三视图确定几何体的步骤布置作业1.课本142页随堂练习和习题5.52.（选作题）同桌两人合作，每人想象一个几何体并且画出三视图，另一人根据三视图描述几何体的形状.板书设计第五章投影与视图2 视图第3课时由三种视图确定几何体由三视图确定几何体的步骤：(1)根据主视图、俯视图和左视图想象几何体的正面、上面和左面以及几何体的长、宽、高.(2)由实线和虚线想象几何体看得见的部分和看不见的部分的轮廓线.。

第五章投影与视图5.1投影第1课时投影的概念与中心投影课题中心投影课型新授课教学目标1．经历实践、探索的过程，了解中心投影的含义，体会灯光下物体的影子在生活中的应用。

2．通过观察、想像，能根据灯光来辨别物体的影子，初步进行中心投影条件下物体与其投影之间的相互转化。

3．体会灯光投影在生活中的实际价值。

教学重点了解中心投影的含义。

教学难点在中心投影条件下物体与其投影之间相互转化的理解。

教学方法观察实践法教学后记教学内容及过程备注一、创设情境、操作感知皮影戏是用兽皮或纸板做成的人物剪影来表演故事的戏曲，表演时，用灯光把剪影照射在银幕上，艺人在幕后一边操纵剪影，一边演唱，并配以音乐。

学生在灯光下做不同的手势，观察映射到屏幕上的表象。

学生小组合作，实验感悟。

概念：物体在光线的照射下，会在地面或其他平面上留下它的影子，这就是投影现象，影子所在的平面称为投影面.做一做取一些长短不等的小棒和三角形、矩形纸片，用手电筒（或台灯）去照射这些小棒和纸片。

提问：（1）固定手电筒（或台灯），改变小棒或纸片的摆放位置和方向，它们的影子分别发生了什么变化？（2）固定小棒和纸片，改变手电筒（或台灯）的摆放位置和方向，它们的影子发生了什么变化？学生小组合作，实验感悟。

概念：手电筒、路灯和台灯的光线可以看成是从一点发出的，这样的光线所形成的投影称为中心投影。

二、范例学习、理解领会例1确定图5-1中路灯灯泡所在的位置。

学生观察屏幕，动手实验，找出灯泡的位置。

三、联系生活、丰富联想议一议图5-3,一个广场中央有一盏路灯.(1)高矮相同的两个人在这盏路灯下的影子一定一样长吗?如果不一定,那么什么情况下他们的影子一样长?请实际试一试,并与同伴交流.继续探索：(2)高矮不同的两个人在这盏路灯下的影子有可能一样长吗?学生交流、画图。

四、随堂练习课本随堂练习1、2五、课堂总结本节课让同学们通过实践、观察、探索。

了解中心投影的含义，学会进行中心投影条件下的物体与其投影之间的相互转化。

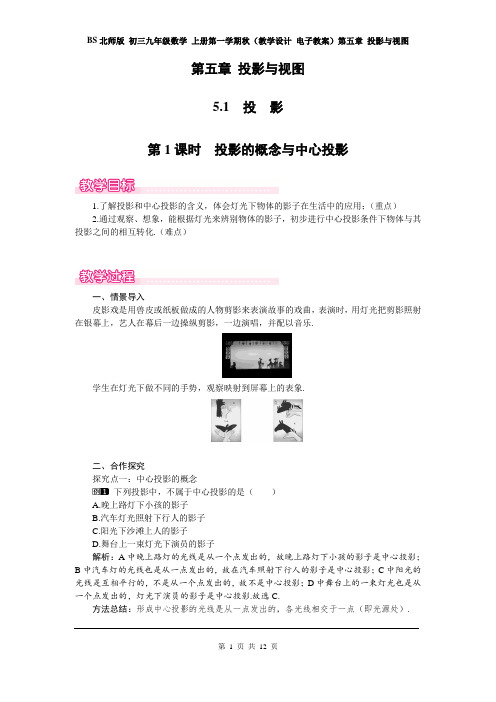

第五章 投影与视图5.1 投 影第1课时 投影的概念与中心投影1.了解投影和中心投影的含义，体会灯光下物体的影子在生活中的应用；（重点）2.通过观察、想象，能根据灯光来辨别物体的影子，初步进行中心投影条件下物体与其投影之间的相互转化.（难点）一、情景导入皮影戏是用兽皮或纸板做成的人物剪影来表演故事的戏曲，表演时，用灯光把剪影照射在银幕上，艺人在幕后一边操纵剪影，一边演唱，并配以音乐.学生在灯光下做不同的手势，观察映射到屏幕上的表象.二、合作探究探究点一：中心投影的概念下列投影中，不属于中心投影的是（ ） A.晚上路灯下小孩的影子 B.汽车灯光照射下行人的影子 C.阳光下沙滩上人的影子D.舞台上一束灯光下演员的影子解析：A 中晚上路灯的光线是从一个点发出的，故晚上路灯下小孩的影子是中心投影；B 中汽车灯的光线也是从一点发出的，故在汽车照射下行人的影子是中心投影；C 中阳光的光线是互相平行的，不是从一个点发出的，故不是中心投影；D 中舞台上的一束灯光也是从一个点发出的，灯光下演员的影子是中心投影.故选C.方法总结：形成中心投影的光线是从一点发出的，各光线相交于一点（即光源处）.探究点二：中心投影的性质【类型一】中心投影的作图一天晚上，小丽在路灯下玩，如图所示.你能画出小丽在路灯下的影子吗？（用线段表示）解：光是沿直线传播的，以光源S为端点过点C作射线，交地面于点A，则线段AB即可看作是小丽的影子.如图所示.方法总结：作一物体在路灯下的影子时，连接点光源和物体的顶端的点并延长，与地面相交，则与地面的交点和物体的底端之间的线段即为该物体的影子.如图所示，由两根直立的木杆在一路灯下的影子判断路灯灯泡的位置.解：如图所示，两条光线的交点O即为灯泡所在的位置.方法总结：相交光线的交点即为点光源所在的位置.点光源下两个物体的影子可能在同一个方向，也可能不在同一个方向.【类型二】中心投影的变化规律如图，晚上小亮在路灯下散步，在小亮由A处径直走到B处这一过程中，他在地上的影子（）A.逐渐变短B.先变短后变长C.先变长后变短D.逐渐变长解析：在路灯下，路灯照人所形成的投影是中心投影.人的影子可以通过路灯和人的头顶作直线，该直线和地面的交点到人的距离即为他的影子的长度.因此人离路灯越远，他的影子就越长.由A到B这一过程中，人在地上的影子先逐渐变短，当他走到路灯正下方时，影子为一点，然后又逐渐变长.故选B.方法总结：在灯光下，垂直于地面的物体离点光源距离近时影子短，离点光源远时影子长.【类型三】中心投影的有关计算如图所示，晚上，小明由路灯AD走向路灯BC，当他行至点P处时，发现他在路灯BC 下的影长为2m ，且影子的顶端恰好在A 点，接着他又走了6.5m 至点Q 处，此时他在路灯AD 下的影子的顶端恰好在B 点（已知小明的身高为1.8m ，路灯BC 的高度为9m ）.（1）计算小明站在点Q 处时在路灯AD 下影子的长度； （2）计算路灯AD 的高度.解析：由路灯、小明都垂直于地面，知AD ∥PE ∥QH ∥BC ，用相似三角形中的比例线段可求解.解：（1）如图所示，∵EP ⊥AB ， CB ⊥AB ，∴EP ∥BC ，∴∠AEP ＝∠ACB ，∠APE ＝∠ABC ， ∴△AEP ∽△ACB .∴PE CB ＝AP AB ，即1.89＝2AB， 解得AB ＝10（m ）.∴QB ＝AB －AP －PQ ＝10－2－6.5＝1.5（m ），即小明站在点Q 时在路灯AD 下影子的长度为1.5m ； （2）同理可证△HQB ∽△DAB ，∴HQ DA ＝QB AB ，即1.8AD ＝1.510，解得AD ＝12（m ）. 即路灯AD 的高度为12m. 方法总结：解决本题的关键是构造相似三角形，然后利用相似三角形的性质求出对应线段的长度.三、板书设计投影的概念与中心投影⎩⎪⎨⎪⎧投影的概念：物体在光线的照射下，会在地面或其他平面上留 下它的影子，这就是投影现象中心投影⎩⎪⎨⎪⎧概念：点光源的光线形成的 投影变化规律影子是生活中常见的现象，在探索物体与其投影关系的活动中，体会立体图形与平面图形的相互转化关系，发展学生的空间观念.通过在灯光下摆弄小棒、纸片，体会、观察影子大小和形状的变化情况，总结规律，培养学生观察问题、分析问题的能力.第2课时平行投影与正投影1.知道平行投影和正投影的含义，能够确定物体在太阳光下的影子；（重点）2.了解不同时刻物体在太阳光下形成的影子的大小和方向是不同的，理解在同一时刻，物体的影子与它们的高度成比例；（重点）3.会利用平行投影的性质进行相关计算.（难点）一、情景导入太阳光下的影子是我们司空见惯的，物体在太阳光下形成的影子与在灯光下形成的影子有什么不同呢？二、合作探究探究点一：平行投影【类型一】平行投影的认识下列物体的影子中，不正确的是（）解析：太阳光线是平行的，故影长与物体高度成比例，所以A项正确；太阳光线画得不平行，故B项错误；因为物体在光源两侧，故影子方向不同，因而C项正确；因灯光是发散的，故影子与物体高度不成比例且物体在光源同侧，影子方向相同，D项正确.故选B.方法总结：（1）平行投影的光源是太阳，平行投影的光线是平行的；而中心投影的光源是点光源，中心投影的光线是相交的.（2）同一时刻，太阳光下的影子长度都与物体高度成比例；灯光下的影子长度与物体高度不一定成比例.（3）同一时刻，太阳光下影子的方向总是在同一方向，而灯光下的影子可能在同一方向，也可能在不同方向.【类型二】平行投影的作图如图，在某一时刻垂直于地面的物体AB在阳光下的投影是BC，请你画出此时同样垂直于地面的物体DE在阳光下的投影，并指出这一时刻是在上午、中午还是下午？解：如图，连接AC ，过点D 作DF ∥AC ，过点E 作EF ∥BC 交DF 于点F ，则EF 就是DE 的投影.由BC 是北偏西方向，判断这一时刻是上午.方法总结：（1）画物体的平行投影的方法：先根据物体的投影确定光线，然后利用两个物体的顶端和各自影子的末端的连线是一组平行线，过物体顶端作平行线与地面相交，从而确定其影子.（2）物体在阳光下的不同时刻，不仅影子的大小在变，而且影子的方向也在改变，就我们生活的北半球而言，上午的影子的方向是由西向北变化，影子越来越短，下午的影子方向由北向东变化，影子越来越长.【类型三】 平行投影的有关计算如图，小王身高1.7m ，他想测量一栋大楼的高度，他沿着阳光下的楼影BA 由B向A 走去，当他走到点C 时，他的影子顶端正好与大楼的影子顶端重合，测得AC ＝19.2m ，BC ＝0.8m ，则大楼的高度为 m.解析：设大楼的高为x m ，楼和人均与地面垂直，由平行投影的特点可得到两三角形相似.由相似三角形的性质，得BC BA ＝人高楼高，即0.819.2＋0.8＝1.7x.解得x ＝42.5. 方法总结：本题也可用同一时刻，太阳光下不同物体的高度与影长成正比，即甲物体的高甲物体的影长＝乙物体的高乙物体的影长来解答.一位同学想利用树影测树高，已知在某一时刻直立于地面的长1.5m 的竹竿的影长为3m ，但当他马上测量树影时，发现树的影子有一部分落在墙上（如图①）.经测量，留在墙上的影高CD ＝1.2m ，地面部分影长BD ＝5.4m ，求树高AB.解：方法一：过点D 作DE ∥AC 交AB 于点E ，如图①. ∵四边形AEDC 为平行四边形， ∴AE ＝CD ＝1.2m. ∵EB BD ＝1.53，∴EB ＝2.7m ， ∴AB ＝AE ＋EB ＝3.9m.方法二：延长AC 交BD 的延长线于点E ，如图②. ∵CD ＝1.2m ，CD DE ＝1.53，∴DE ＝2.4m. ∴BE ＝BD ＋DE ＝7.8m.∵ABBE＝1.53，∴AB＝3.9m.∴树高AB为3.9m.方法总结：解决这类问题较为常见的方法有两种，一是画出树影在墙脚对应的树高；二是透过墙，补全树在平地上的影长.探究点二：正投影观察如图所示的物体，若投影的方向如箭头所示，图中物体的正投影是下列选项中的（）解析：我们观察图中的两个立体图形，分别按照所示投影线考虑它的正投影，得到圆柱的正投影是长方形，其中短边等于圆柱底面的直径，长边等于圆柱的高；正方体的正投影是与它一个面全等的正方形.因此本题画出的图形应是它们的组合，且长方形在正方形的左边.故答案为C.方法总结：本题是正投影性质的简单应用，通过观察和画图可以加深对正投影的理解，同时也可以发展我们的空间想象能力.本题还可以用实物进行实验，通过实验验证结果的正确性.三、板书设计平行投影与正投影⎩⎪⎨⎪⎧平行投影⎩⎪⎨⎪⎧概念：平行光线所形成的投影变化规律正投影：平行光线与投影面垂直时形成的投影本节课研究平行投影，让学生体会影子与生活的息息相关，激发学生学习的动机与兴趣，树立正确的数学观.本课时密切联系实际，涉及地理、物理等知识，体现了数学与各学科内容间的联系.让学生积极参加数学活动，认识数学与人类的密切联系及对人类历史发展的作用，激发学生探究与创造，加强学生的合作与交流.5.2视图第1课时简单图形的三视图1.理解视图及三视图的概念；2.会辨别简单几何体的三种视图，能熟练画出简单几何体的三种视图；（重点）3.能根据三视图描述基本几何体或实物原型.（难点）一、情景导入一个物体从不同的角度观察，看到的形状可能是不相同的.观察一个毛绒玩具，我们从三个不同的角度看，得到三个图形，如图所示.你能说出它们是从哪个方向观察得到的吗？二、合作探究探究点一：三视图的识别【类型一】判断简单几何体的三种视图图中的四个几何体中，主视图、左视图和俯视图都相同的几何体共有（）A.1个B.2个C.3个D.4个解析：圆柱的主视图、左视图都是长方形，而俯视图是圆；圆锥的主视图、左视图都是等腰三角形，而俯视图是带圆心的圆；球的三种视图都是圆；正方体的三种视图都是正方形，故选B.方法总结：常见的几何体有圆柱、圆锥、球以及直棱柱，竖直放置的圆柱、圆锥的主视图、左视图相同，一般的直棱柱的三种视图是不同的，而球和正方体的三种视图都是相同的，它们分别是圆和正方形.【类型二】根据实物确定视图如图，从不同方向看一只茶壶，你认为是俯视效果图的是（）解析：俯视图就是从物体的正上方向下看到的视图，因而能够看到茶壶的顶部、壶把、壶嘴，从而选择A；D选项是茶壶的主视图.故选A.方法总结：根据实物确定视图的方法：首先要弄清楚物体的主视图、左视图、俯视图的含义，而后根据实际物体思考三种视图的大体轮廓.探究点二：画简单几何体的三种视图画出如图甲所示的几何体的三种视图.解析：该几何体是由圆锥和圆柱组合而成的几何体，只要把圆锥和圆柱的三种视图分别画出再组合即可.解：三种视图如图乙所示.方法总结：画组合体的三种视图时，先将几何体分解成若干个简单几何体，再进行各种视图组合.画圆锥的俯视图时一定要注意它是一个带圆心的圆，不要漏画了圆心.探究点三：根据三视图还原几何体【类型一】根据三视图判断几何体的形状已知一个几何体的三种视图如图所示，则该几何体是（）解析：A图的主视图、左视图均为等腰三角形，B图的左视图、俯视图均为矩形，C图的俯视图的外轮廓线为四边形，由此可排除A，B，C选项，抓住某个特征采用排除法是解决这类问题的常用方法.故选D.方法总结：主视图能体现物体的左右长度、上下高度；俯视图能体现物体的左右长度、前后宽度；左视图能体现物体的上下高度、前后宽度.通过观察三种视图可以想象出几何体的立体图形.【类型二】根据两种视图讨论构成几何体的小正方体的个数用小立方体搭一个几何体，使它的主视图和俯视图如图所示，俯视图中小正方形中的字母表示在该位置小正方体的个数，请解答下列问题：（1）a，b，c各表示多少？（2）这个几何体最少由几个小立方体组成，最多又是多少？ （3）当d ＝e ＝1，f ＝2时，画出这个几何体的左视图.解：（1）由俯视图知道这个几何体共有三排三列，第三列只有一排，第二列有两排；而从主视图知道第三列的层数为3层，第二列的层数为1层，所以a 为3，b ，c 应为1；（2）d ，e ，f 既可以为1，也可以为2，但至少有一个为2，另外两个为1时，共有9个小立方体；另外两个都为2时，共有11个小正方体；故最少由9个小立方体搭成，最多由11个小立方体搭成； （3）左视图如右图所示. 方法点拨：这类问题一般是给出一个由相同的小正方体搭成的立体图形的两种视图，要求想象出这个几何体可能的形状.解答时可以先由三种视图描述出对应的该物体，再由此得出组成该物体的部分个体的个数.三、板书设计视图⎩⎪⎨⎪⎧概念：用正投影的方法绘制的物体在投影面上的图形三视图的组成⎩⎪⎨⎪⎧主视图：从正面得到的视图左视图：从左面得到的视图俯视图：从上面得到的视图三视图的画法：长对正，高平齐，宽相等由三视图推断原几何体的形状通过观察、操作、猜想、讨论、合作等活动，使学生体会到三视图中位置及各部分之间大小的对应关系.通过具体活动，积累学生的观察、想象物体投影的经验，发展学生的动手实践能力、数学思考能力和空间观念.第2课时复杂图形的三视图1.会辨别复杂的几何体的三视图；（重点）2.会画复杂的几何体的三视图，会根据复杂的三视图判断实物原型；（重点）3.明确三视图中实线和虚线的区别.（难点）一、情景导入张师傅是铸造厂的工人，小王有事情拜托他，想让他制作一个如图所示的小零件，小王应该如何准确地告诉张师傅小零件的形状和规格呢？二、合作探究探究点一：判断复杂的几何体的视图如图，空心圆柱体的主视图的画法正确的是（）解析：本题中空心的小圆柱看不到应画成虚线，圆柱的底面圆看得见，应画出实线，只有C符合，故选C.方法总结：画几何体的三种视图时，一定要按照“看得见的轮廓线画成实线，看不见的轮廓线画成虚线”的原则进行.探究点二：画复杂的几何体的三视图画出下图中三个几何体对应的三种视图.解析：根据三种视图的画法画出即可，画第二个和第三个几何体的左视图时应该注意将凹进去的部分用虚线表示出来.解：三个几何体的三种视图分别如下图所示：方法总结：画三种视图时，一定要注意：主与俯“长对正”，主与左“高平齐”，左与俯“宽相等”.画较复杂的实物图（几何体）的三种视图时，可以根据几何体的特征将其分成几个部分，先画出最主要（最大）的部分的三种视图，再逐步画出其他部分的三种视图，最后再对照原图几何体的形状检查一下三种视图的轮廓是否正确.探究点三：根据视图确定几何体一个几何体的三种视图如图所示，则这个几何体是（）解析：熟记常见几何体的三种视图后首先可排除选项A，因为长方体的三视图都是矩形；因为所给的主视图中间是两条虚线，故可排除选项B；选项D的几何体中的俯视图应为一个梯形，与所给俯视图形状不符.只有C选项的几何体与已知的三视图相符.故选C.方法总结：由几何体的三种视图想象其立体形状可以从如下途径进行分析：（1）根据主视图想象物体的正面形状及上下、左右位置，根据俯视图想象物体的上面形状及左右、前后位置，再结合左视图验证该物体的左侧面形状，并验证上下和前后位置；（2）从实线和虚线想象几何体看得见部分和看不见部分的轮廓线.在得出原立体图形的形状后，也可以反过来想象一下这个立体图形的三种视图，看与已知的三种视图是否一致.探究点四：三视图中的计算如图所示是一个工件的三种视图，图中标有尺寸，则这个工件的体积是（）A.13πcm3B.17πcm3C.66πcm3D.68πcm3解析：由三种视图可以看出，该工件是上下两个圆柱的组合，其中下面的圆柱高为4cm，底面直径为4cm；上面的圆柱高为1cm，底面直径为2cm，则V＝4×π×22＋1×π×12＝17π（cm3）.故选B.方法点拨：解决此类问题的关键是想象几何体的形状，根据物体对应的相关数据找准其对应关系，再正确地进行计算.三、板书设计复杂图形的三视图⎩⎪⎨⎪⎧判断复杂的几何体的视图画复杂的几何体的三视图：看得见的轮廓线画成实线，看不见的轮廓线画成虚线根据视图确定几何体经历由直棱柱到其三种视图的转化过程，进一步发展空间观念，培养学生自主学习与合作学习相结合的学习方式.在应用数学解决生活中问题的过程中，品尝成功的喜悦，激发学生应用数学的热情.。

第五章投影与视图回顾与思考一、本节课的教学目标如下：1、知识与技能：①通过实例了解中心投影和平行投影的含义及其简单应用，初步进行物体与其投影之间的相互转化。

②通过实例能够判断简单物体的三种视图，能够准确画出三种视图，能根据三种视图描述基本几何体或实物原型，并画出草图，实现简单物体与其三种视图之间的相互转化。

2、过程与方法：①通过具体活动，积累数学活动经验，进一步增强学生的动手实践能力和数学思考能力，发展学生的空间观念。

②通过学习和实践活动，增强学生观察与抽象、演示与画图、直观与推理等能力。

3、情感与态度：通过本章内容的回顾与思考，培养学生的归纳、整理等能力；通过对投影与视图的学习，体会数学与学习生活的联系。

二、本节课重难点如下：解决在学生中存在的易错点与能力提升点三、本节课教学过程如下：①学生回忆本章重要知识点，以问题串的形式呈现1.生活中有哪些中心投影和平行投影现象? 举例说明.2.中心投影和平行投影的特点分别是什么? 举例说明灯光及其形成的影子、太阳光及其形成的影子的应用.3.什么是几何体的三种视图？圆柱、圆锥、球、正方体的三种视图分别是什么？如何画直棱柱的三种视图?4.一个几何体的三种视图有什么特征？它与实物有什么联系?5. 学了本章后，你有哪些收获和体会？与同伴进行交流.6.用你自己喜欢的方式梳理本章的知识.②学生重新回顾本章内容，整理出本章的知识结构网络，理清各板块内容间的联系。

（上课前一天布置，让每一位学生都提前做好准备。

）举例：四、基础知识重现---典型例题及练习专题一：中心投影作图例1：如图是灯光下形成的投影，请你在图中画出小朋友的影长．点评：点光源位置的确定由两个物体的投影，即可得到点光源位置，确定方法为：1.分别连接两个物体顶端与它的投影顶端，并延长交于一点.该交点即为点光源位置.2.若要作第三个物体的投影，需要连接点光源与该物体顶端,并延长使与地面相交，那么该点和该物体底端的连线即该物体的投影.专题二：利用光沿直线传播的性质构造相似三角形测高例2. 小明想测量路灯杆上灯泡的高度，就拿起一根2m长的竹竿伸向路灯，但无论如何也触不到.于是他走到路灯旁的一个地方，竖起竹竿，量得竹竿的影长正好是1m；然后他沿着影子的方向走出两根竹竿的长度(即4 m)，又竖起竹竿，测得竹竿的影长正好是一根竹竿的长度(即2m)，你知道小明将怎样计算灯泡的高度吗?点评：在投影问题的实际应用中，利用投影知识建立相似三角形的数学模型，是解决该类问题的基本思路. 在学习中要善于思考、归纳题目的应用规律.例3：如下图所示，墙边有甲、乙两根木杆，乙木杆的影子刚好不落在墙上.（1）画出太阳光线及甲木杆的影子；（2）当甲木杆高为2 m，乙木杆高为1.5 m，乙木杆到墙的距离为1.5 m时，求甲木杆的影长.专题三：几何体与三视图的相互转化例4：（1）如图所示，在一个透明的玻璃正方体内镶嵌了一条铁丝，请指出图①中的两个图是正方体的哪种视图.解：（1）由三视图的定义可以看出，图①分别是正方体的俯视图、主视图. （2）如图②所示，粗线表示嵌在玻璃正方体内的一根铁丝，画出该正方体的主视图、左视图、俯视图.解：（2）几何体的三视图如图所示.点评：三种视图的作法由几何体确定三种视图时，一定要理清以下概念：主视图是从几何体的正面观察到的平面图形；左视图是从几何体的左面观察到的平面图形；俯视图是从几何体的上面观察到的平面图形；长对正、高平齐、宽相等由三视图计算几何体的体积或表面积的一般步骤:(1)首先要根据三视图描述几何的形状(或画出表面展开图)；(2)再根据三视图“长对正、高平齐、宽相等”的关系和轮廓线的位置确定各个方向的尺寸；(3)最后用面积公式求出表面积或用体积公式求体积.五、针对训练1：如图，电线杆上有一盏路灯O，电线杆与三个等高的标杆整齐划一地排列在马路的一侧，AB、CD、EF是三个标杆:（1）请画出路灯O的位置；（2）画出标杆EF在路灯下的影子FH．2：我国《道路交通安全法》第四十七条规定“机动车行经人行横道时，应当减速行驶；遇行人通过人行横道，应当停车让行”．如图：一辆汽车在一个十字路口遇到行人时刹车停下，汽车里的驾驶员看地面的斑马线前后两端的视角分别是∠DCA=30°和∠DCB=60°，如果斑马线的宽度是AB=3米，驾驶员与车头的距离是0.8米，这时汽车车头与斑马线的距离x是多少？3：下图是一几何体的两种视图，请你指出其中的错误，并把它们改正过来.4：一个立体图形的三视图如图所示，根据图中的数据得这个立体图形的表面积为( )A.2πB.6πC.7πD.8π六、课堂小结---谈收获内容主要涉及以下几个方面：（1）整节课的感悟：如在画三视图时，要使用刻度尺，画图尽可能精确；在计算时要做到细心；对于学过的内容，自己要及时进行梳理等等；（2）对于某个知识点的困惑；（3）通过本节课的学习，自己的最大收获。

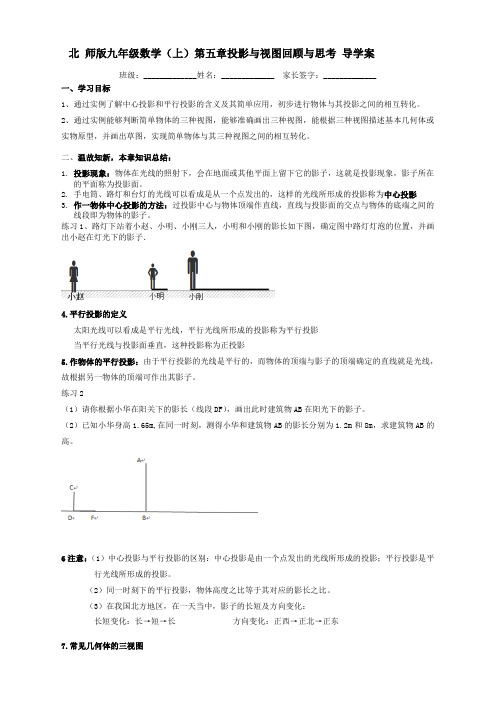

北师版九年级数学（上）第五章投影与视图回顾与思考导学案班级：_____________姓名：_____________ 家长签字：_____________一、学习目标1、通过实例了解中心投影和平行投影的含义及其简单应用，初步进行物体与其投影之间的相互转化。

2、通过实例能够判断简单物体的三种视图，能够准确画出三种视图，能根据三种视图描述基本几何体或实物原型，并画出草图，实现简单物体与其三种视图之间的相互转化。

二、温故知新，本章知识总结：1.投影现象：物体在光线的照射下，会在地面或其他平面上留下它的影子，这就是投影现象，影子所在的平面称为投影面。

2.手电筒、路灯和台灯的光线可以看成是从一个点发出的，这样的光线所形成的投影称为中心投影3.作一物体中心投影的方法：过投影中心与物体顶端作直线，直线与投影面的交点与物体的底端之间的线段即为物体的影子。

练习1、路灯下站着小赵、小明、小刚三人，小明和小刚的影长如下图，确定图中路灯灯泡的位置，并画出小赵在灯光下的影子．4.平行投影的定义太阳光线可以看成是平行光线，平行光线所形成的投影称为平行投影当平行光线与投影面垂直，这种投影称为正投影5.作物体的平行投影：由于平行投影的光线是平行的，而物体的顶端与影子的顶端确定的直线就是光线，故根据另一物体的顶端可作出其影子。

练习2（1）请你根据小华在阳关下的影长（线段DF），画出此时建筑物AB在阳光下的影子。

（2）已知小华身高1.65m,在同一时刻，测得小华和建筑物AB的影长分别为1.2m和8m，求建筑物AB的高。

6注意：（1）中心投影与平行投影的区别：中心投影是由一个点发出的光线所形成的投影；平行投影是平行光线所形成的投影。

（2）同一时刻下的平行投影，物体高度之比等于其对应的影长之比。

（3）在我国北方地区，在一天当中，影子的长短及方向变化：长短变化：长→短→长方向变化：正西→正北→正东7.常见几何体的三视图8.画三视图：（1）俯视图放在主视图的下面，左视图放在主视图的右面（2）主视图反映物体的长和高、俯视图反映物体的长和宽、左视图反映物体的宽和高.可简记为“长对正；高平齐；宽相等”。

北师大版九年级上册第五章投影与视图课程设计一、课程背景介绍本课程设计是为北师大版九年级上册第五章“投影与视图”而设计的，旨在通过充分、深入地解析该章节的内容，使学生对此有更加深入的理解与掌握，并能够在实际情境中应用所学知识。

二、课程设计目标1.了解投影和视图的概念及基本原理；2.掌握投影和视图的技术方法和实用技巧；3.运用所学知识解决实际问题；4.发展学生空间直觉、形象思维能力。

三、教学内容1.投影的概念与分类2.投影的原理及其特点3.投影的制图方法4.视图的概念及分类5.视图的投影方法四、教学方法本课程设计以讲授、实验操作、问题解决为主要教学方法，旨在让学生在“观看-操作-思考”三者之间不断循环，达到充分的知识联系和技能应用。

1.讲授法：通过教师讲解理论知识，帮助学生建立基本概念和理解基础；2.实验操作法：引导学生进行具体实验操作、模拟实践，丰富实践知识；3.问题解决法：出现问题时，教师指导学生利用已学知识并结合实际情况分析和解决问题。

五、教学流程第一节课：投影的概念与分类1.首先简单介绍投影的概念与分类，并说明投影技术在生活中的重要性；2.教师讲解投影的基本原理、图形投影方式以及相关常用规律；3.给予学生几个小案例进行分析和讨论。

4.总结本节课重点内容；5.布置课堂练习作业，让学生对本节课所讲的内容进行复习。

第二节课：投影的制图方法1.介绍投影制图的基本方法和步骤，以及制图中的常见错误和解决方法；2.介绍对于不同类型图形的投影制图法（如直线、多边形、曲线），让学生了解制图的具体方法和技巧；3.进行课堂练习，要求学生能够准确制图并得到正确投影；4.总结本节课重点内容；5.布置课堂练习作业，让学生对本节课所讲的内容进行复习。

第三节课：视图的概念及分类1.介绍视图的概念及分类；2.详细讲解正交投影、轴测投影等常见视图方法；3.通过具体案例让学生学会视图的制图方法；4.总结本节课重点内容；5.布置课堂练习作业，让学生对本节课所讲的内容进行复习。
