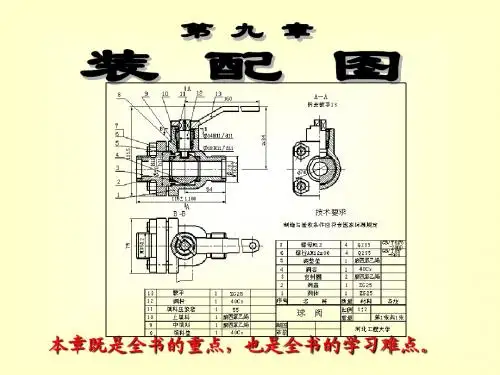

12.装配图1.装配图的内容根据装配图的作用，一张完整的装配图应该包括以下内容:1)一组视图选用一组恰当的视图表达来机器或部件的工作原理，各零件间的装配、连接关系和主要形状等。
2)几类尺寸装配图中的尺寸一般只标注机器或部件的规格尺寸、装配尺寸、安装尺寸、总体尺寸，以及其他主要尺寸。
a.性能(规格)尺寸表示机器和部件性能（规格）的尺寸，在设计时就已确定，也是设计、了解和选用该机器或部件的依据.b.装配尺寸包括保证有关零件间配性质的尺寸，保证零件相对位置的尺寸，装配式进行加工的有关尺寸等。
c.安装尺寸机器或部件安装时所需的尺寸.d.总体尺寸部件外形轮廓的大小，及总长、总宽和总高。
它为包装、运输和安装过程所占的空间大小提供了数据。
e.其他重要尺寸它们是在设计中决定，又不属于上述几类尺寸的一些重要尺寸。
如运动零件的极限尺寸、主题零件的重要尺寸等。
3)技术要求用文字或符号说明机器或部件的性能、装配、调试和使用等方面的要求。
4)零件的序号、明细栏及标题栏序号是将装配图中各组成零件按一定的格式编号。
明细栏是用作填写零件的序号、代号、名称、数量、材料、重量、备注等。
标题栏的内容、格式、尺寸等已经标准化，且与零件图的标题栏完全一样，主要填写机器或部件的名称、代号、比例及有关部门人员的签名等。
序号（代号）的编写规则（GB/T4485.2-1984)：1)) 序号由圆点、指引线、水平线、（或园）及数字组成，见图(a)。
指引线和水平线（或园）均为细实线，数字写在水平线上方（或小园内），数字高度应比尺寸数字高度大一号，指引线应从所指零件的可见轮廓内引出，并在末端画一圆点，当所指部分不易画圆点（如很薄的零件或涂黑的剖面）时，可在指引线末端画一箭头以代替圆点,见图(b)。
2)) 指引线应尽量分布均匀，彼此不能相交，当通过剖面线区域时，须避免于剖面线平行。
必要时，指引线可曲折一次，见图(c).3)) 对于一组紧固件（如螺栓、螺母和垫圈）及装配关系清楚的组件允许采用公共指引线，其编写形式见图（d).4))编写图样中的序号时，应按水平或垂直方向整齐排列，可顺时针方向或逆时针方向编号。
