由装配图拆画零件图(答案)

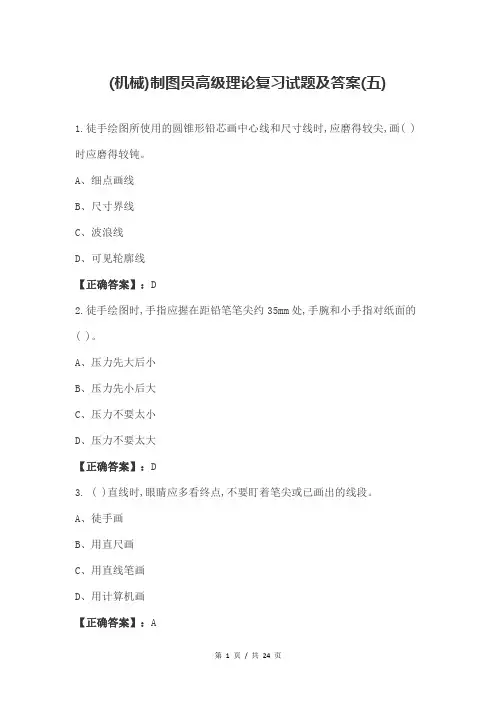

(机械)制图员高级理论复习试题及答案(五)1.徒手绘图所使用的圆锥形铅芯画中心线和尺寸线时,应磨得较尖,画( )时应磨得较钝。

A、细点画线B、尺寸界线C、波浪线D、可见轮廓线【正确答案】：D2.徒手绘图时,手指应握在距铅笔笔尖约35mm处,手腕和小手指对纸面的( )。

A、压力先大后小B、压力先小后大C、压力不要太小D、压力不要太大【正确答案】：D3. ( )直线时,眼睛应多看终点,不要盯着笔尖或已画出的线段。

A、徒手画B、用直尺画C、用直线笔画D、用计算机画【正确答案】：A4.( )长斜线时,为了运笔方便,可将图纸旋转到适当角度,使它转成水平方向位置来画。

A、徒手画B、用三角板画C、用微机画D、用丁字尺【正确答案】：A5.徒手画直径较大圆时,先画出中心线,在中心线上用半径长度量出四点,再过圆心增画两条45o的斜线,在线上再定4个点,然后( )画圆。

A、过这4个点B、过这8个点C、用圆规画圆D、用直尺画圆【正确答案】：B6.徒手画直径很大圆时,可用手作圆规,以小手指的指尖或关节作圆心,使铅笔与它的距离等于所需的半径,用另一只手小心地( ),即可得到所需的圆。

A、很快地转图纸B、慢慢转动图纸C、很快地转铅笔D、慢慢转动铅笔【正确答案】：B7.徒手画椭圆时,先画出椭圆的长短轴,并用目测的方法定出其4个端点的位置,再过这4个端点画一矩形,然后徒手作椭圆与此矩形( )。

A、相加B、相减C、相切D、相交【正确答案】：C8.徒手画椭圆时,可先画出椭圆的外切四边形,然后分别用( )作两钝角及两锐角的内切弧,即得所需椭圆。

A、徒手方法B、计算方法C、描图方法D、拓印方法【正确答案】：A9.对较小物体目测时,可用铅笔直接放在实物上测定各部分的大小,然后按( )画出草图。

A、图纸的大小B、图解的大小C、计算的大小D、测定的大小【正确答案】：D10.对较大物体目测时,人的位置保持不动,( ),手握铅笔进行目测度量。

人和物体的距离大小,应根据所需图形的大小来确定。

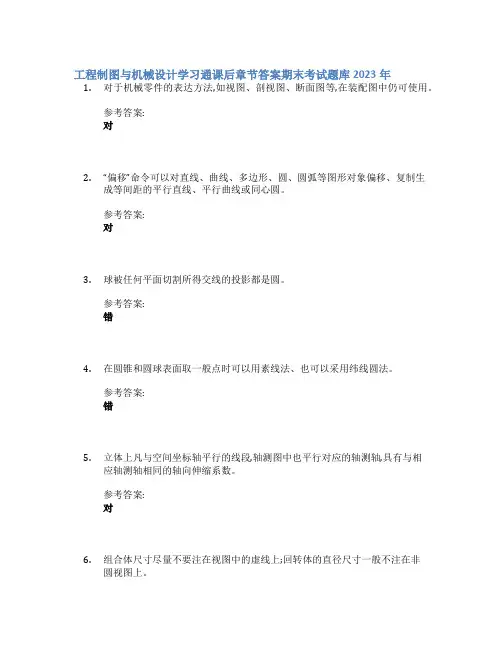

工程制图与机械设计学习通课后章节答案期末考试题库2023年1.对于机械零件的表达方法,如视图、剖视图、断面图等,在装配图中仍可使用。

参考答案:对2.“偏移”命令可以对直线、曲线、多边形、圆、圆弧等图形对象偏移、复制生成等间距的平行直线、平行曲线或同心圆。

参考答案:对3.球被任何平面切割所得交线的投影都是圆。

参考答案:错4.在圆锥和圆球表面取一般点时可以用素线法、也可以采用纬线圆法。

参考答案:错5.立体上凡与空间坐标轴平行的线段,轴测图中也平行对应的轴测轴,具有与相应轴测轴相同的轴向伸缩系数。

参考答案:对6.组合体尺寸尽量不要注在视图中的虚线上;回转体的直径尺寸一般不注在非圆视图上。

参考答案:错7.工程图样中所标注的尺寸对应的是图样的真实大小。

参考答案:错8.图示组成棱锥的棱线及边线中包括哪几种位置直线?参考答案:侧垂线###水平线###一般位置线###侧平线9.局部剖视图中剖与不剖的分界线绘制波浪线表示断裂痕迹。

参考答案:对10.装配图中,两个相邻零件接触表面或公称尺寸相同的配合表面,只画一条线;公称尺寸不同的相邻表面必须画两条线。

参考答案:对11.移出断面图是将断面图作为独立的视图,绘制在基本视图轮廓线之外。

参考答案:对12.装配图中相同的零件组,如双头螺柱连接,可以只画一组或几组,其余的用点画线指示出其装配位置即可。

参考答案:对13.斜视图需要标注箭头和字母,箭头应该垂直倾斜表面,字母垂直箭头书写。

参考答案:错14.圆锥被截切,交线可能是什么形状?参考答案:直线###圆###椭圆###双曲线###抛物线15.AutoCAD绘图区的背景颜色可以更改。

参考答案:对16.打开“正交”辅助工具按钮可以方便绘制水平、垂直方向直线。

参考答案:对17.绘制工程图样时,线型和线宽是在图层特性管理器中进行设置的。

参考答案:对18.删除图形元素可以先选择对象,然后使用“Delete”键或在修改面板中选择删除按钮。

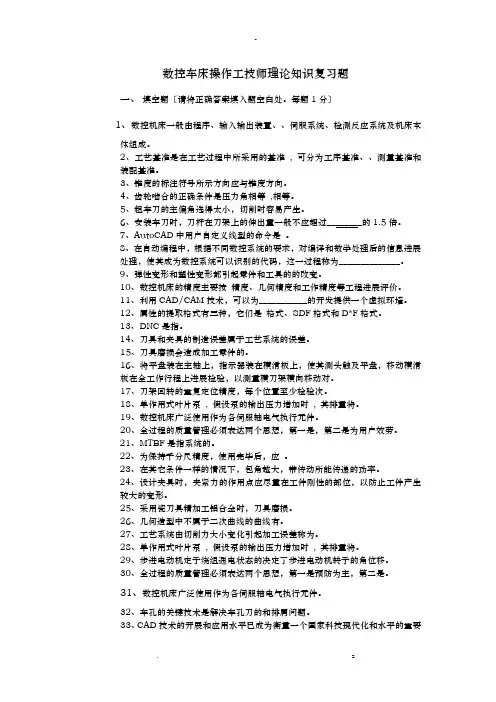

数控车床操作工技师理论知识复习题一、填空题〔请将正确答案填入题空白处。

每题1分〕1、数控机床一般由程序、输入输出装置、、伺服系统、检测反应系统及机床本体组成。

2、工艺基准是在工艺过程中所采用的基准, 可分为工序基准、、测量基准和装配基准。

3、锥度的标注符号所示方向应与锥度方向。

4、齿轮啮合的正确条件是压力角相等,相等。

5、粗车刀的主偏角选得太小，切削时容易产生。

6、安装车刀时，刀杆在刀架上的伸出量一般不应超过________的1.5倍。

7、AutoCAD中用户自定义线型的命令是。

8、在自动编程中，根据不同数控系统的要求，对编译和数学处理后的信息进展处理，使其成为数控系统可以识别的代码，这一过程称为______________。

9、弹性变形和塑性变形都引起零件和工具的的改变。

10、数控机床的精度主要按精度、几何精度和工作精度等工程进展评价。

11、利用CAD/CAM技术，可以为___________的开发提供一个虚拟环境。

12、属性的提取格式有三种，它们是格式、SDF格式和D*F格式。

13、DNC是指。

14、刀具和夹具的制造误差属于工艺系统的误差。

15、刀具磨损会造成加工零件的。

16、将平盘装在主轴上，指示器装在横滑板上，使其测头触及平盘，移动横滑板在全工作行程上进展检验，以测量横刀架横向移动对。

17、刀架回转的重复定位精度，每个位置至少检验次。

18、单作用式叶片泵, 假设泵的输出压力增加时, 其排量将。

19、数控机床广泛使用作为各伺服轴电气执行元件。

20、全过程的质量管理必须表达两个思想，第一是，第二是为用户效劳。

21、MTBF是指系统的。

22、为保持千分尺精度，使用完毕后，应。

23、在其它条件一样的情况下，包角越大，带传动所能传递的功率。

24、设计夹具时，夹紧力的作用点应尽量在工件刚性的部位，以防止工件产生较大的变形。

25、采用瓷刀具精加工铝合金时，刀具磨损。

26、几何造型中不属于二次曲线的曲线有。

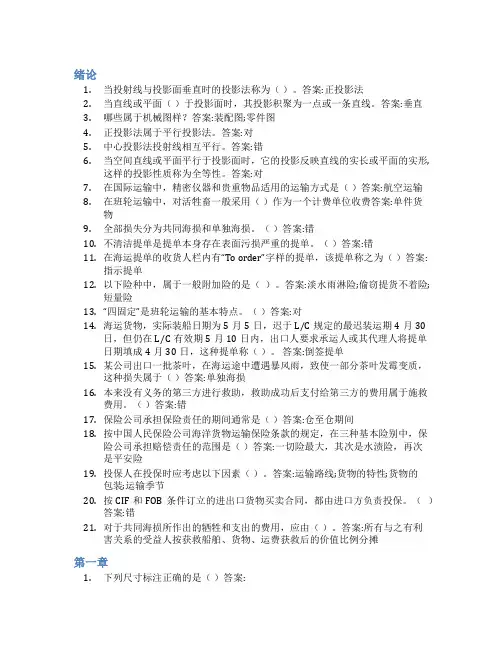

绪论1.当投射线与投影面垂直时的投影法称为（）。

答案:正投影法2.当直线或平面（）于投影面时，其投影积聚为一点或一条直线。

答案:垂直3.哪些属于机械图样？答案:装配图;零件图4.正投影法属于平行投影法。

答案:对5.中心投影法投射线相互平行。

答案:错6.当空间直线或平面平行于投影面时，它的投影反映直线的实长或平面的实形,这样的投影性质称为全等性。

答案:对7.在国际运输中，精密仪器和贵重物品适用的运输方式是（）答案:航空运输8.在班轮运输中，对活牲畜一般采用（）作为一个计费单位收费答案:单件货物9.全部损失分为共同海损和单独海损。

（）答案:错10.不清洁提单是提单本身存在表面污损严重的提单。

（）答案:错11.在海运提单的收货人栏内有“To order”字样的提单，该提单称之为（）答案:指示提单12.以下险种中，属于一般附加险的是（）。

答案:淡水雨淋险;偷窃提货不着险;短量险13.“四固定”是班轮运输的基本特点。

（）答案:对14.海运货物，实际装船日期为5月5日，迟于L/C规定的最迟装运期4月30日，但仍在L/C有效期5月10日内，出口人要求承运人或其代理人将提单日期填成4月30日，这种提单称（）。

答案:倒签提单15.某公司出口一批茶叶，在海运途中遭遇暴风雨，致使一部分茶叶发霉变质，这种损失属于（）答案:单独海损16.本来没有义务的第三方进行救助，救助成功后支付给第三方的费用属于施救费用。

（）答案:错17.保险公司承担保险责任的期间通常是（）答案:仓至仓期间18.按中国人民保险公司海洋货物运输保险条款的规定，在三种基本险别中，保险公司承担赔偿责任的范围是（）答案:一切险最大，其次是水渍险，再次是平安险19.投保人在投保时应考虑以下因素（）。

答案:运输路线;货物的特性;货物的包装;运输季节20.按CIF和FOB条件订立的进出口货物买卖合同，都由进口方负责投保。

（）答案:错21.对于共同海损所作出的牺牲和支出的费用，应由（）。

项目10 绘制装配图1．千斤顶的工作原理千斤顶是利用螺旋运动来顶举起重物的一种起重或顶压工具，常用于汽车修理及机械安装中（见装配示意图）。

工作时，重物压于顶垫5之上，将绞杠3穿入螺旋杆2上部的孔中，旋动绞杠，因底座1不动，则螺旋杆在作圆周运动的同时，靠螺纹的配合作上、下移动，从而顶起或放下重物。

螺旋杆2的顶端安装有顶垫5，并用螺钉4加以固定。

2．明细栏3．能力目标（1）能根据装配示意图理解部件的工作原理。

（2）能根据部件的总体尺寸选择合适的图幅。

（3）在装配图中能正确处理零件间的位置关系。

（4）能根据部件特点选择合理的表达方案。

（5）能为装配图标注合理的尺寸及技术要求。

4．任务要求（1）恰当地确定部件的表达方案，清晰地表达部件的工作原理、装配关系及零件的主要结构形状。

（2）正确地标注装配图上的尺寸和技术要求。

（3）应先画装配草图，然后再画装配工作图。

班级：姓名：学号5．任务指导（1）仔细阅读每张零件图，想出零件的结构形状；参阅部件装配示意图，弄清部件工作原理、各零件间的装配关系和零件的作用。

（2）选定部件表达方案后，可先画主体零件，然后按装配顺序拼画出装配图。

注意正确运用装配图的规定画法、特殊表达方法和简化画法等。

（3）注意装配结构的合理性以及相关零件间尺寸的协调关系。

（4）标注必要的尺寸，编写零（部）件序号，填写明细栏、标题栏和技术要求。

（5）明细栏衔接在标题栏上方，当上方位置不够时可续接在标题栏左方，明细栏中的序号应按自下而上顺序排列，并应与图上的序号一致。

6．装配示意图读懂柱塞泵装配图，拆画泵体1和阀体6的零件图。

1.工作原理柱塞泵是用来提高油压的部件。

阀体6下部连接进油管，与油箱接通，油箱内油压为常压；前部连接出油管，与用油设备接通。

柱塞11与曲柄（图上未画出）用Φ8销子连接，曲柄带动柱塞11作左右往复运动。

当柱塞11向右移动时，泵体1的内部压力降低，在大气压力的作用下，油就从油箱压入进油管，并推开下阀瓣2，进入泵体内腔；当柱塞11向左移动时，下阀瓣2受压关闭，内腔油压急剧升高，顶开上阀瓣3，进入阀体6的上部，油从前面出口流出，经过出油管通向用油设备。

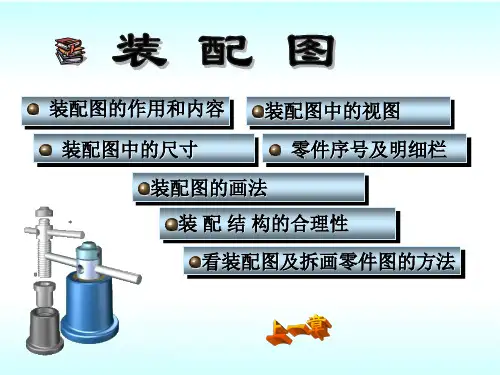

装配图的作用和内容装配图中的尺寸零件序号及明细栏装配结构的合理性装配图的画法看装配图及拆画零件图的方法装配图中的视图装配图：表达机器或部件的图样。

装配图表达机器的工作原理、零件间装配关系、零件主要结构形状以及装配、检验、安装时所需尺寸数据、技术要求。

球阀拆装演示装配图的内容1.一组图形表达机器工作原理、零件间装配关系、零件主要结构。

2.几类尺寸性能、装配、总体、安装等尺寸。

3.技术要求装配、检验、使用等方面的要求。

4.标题栏、零件序号和明细栏装配图中的视图除已讨论的机件各种表示法，还有一些表达机器的特殊表示法。

视图、剖视、断面规定画法特殊表示法•各种视图、剖视、断面等表示方法，都适用于装配图。

•为表达零件间的装配关系，剖切平面必须包含装配干线。

滑动轴承装配图装配图的规定画法同一零件的剖面线方向和间隔应一致；相邻零件的剖面线应区分（改变方向或间隔）。

简化画法和特殊画法1.沿结合面剖切画法与拆卸画法。

例1、例22.装配图中的螺栓、螺钉连接等相同的零件组或零件，可只详细画一处，其余只需表示其装配位置。

例13.对实心杆件和标准件(如螺栓)，当剖切平面通过其轴线或对称面剖切时，只画这些零件外形。

例1、例24.可单独画出某一零件的视图，但需注出该零件的视图名称，指明投影方向，注上相同的字母。

例15.简化画法工艺结构（圆角、倒角、退刀槽等）可不画。

6、当剖切平面通过的部件为标准产品或部件以由其他图样表示清楚时，可按不剖绘制。

例如油杯7.假想画法相邻零、部件或极限位置用双点画线画出。

例1、例28.展开画法空间结构展开在平面上。

例1转子油泵滑动轴承装配图中的尺寸标注和技术要求装配图中的尺寸标注装配图中的技术要求装配图中的尺寸标注1．性能尺寸（规格尺寸）：是设计和用户选用产品的主要依据。

2.外形尺寸：总长、总宽、总高3.装配尺寸：配合尺寸、连接尺寸、相对位置尺寸。

4.安装尺寸：将机器安装在基础上或部件装配在机器上所使用的尺寸。

§14-8 由装配图拆画零件图
例：拆画零件 1阀体的零件图。

20H8/f8
2×12
12H8/h7
16H8/f8
16H8/f8
数量
材料
一、分离零件
1.找出该零件的各投影位置；
2.假想拆去相邻件，20H8/f8
2×12
12H8/h7
16H8/f8
16H8/f8
数量
材料
一、分离
零件
1.找出该零件的各投影位置；
2.假想拆去相邻件，补全轮廓线；
3.想象出
零件形状；
4.添加必要的工艺结构。

合适吗？ 清楚吗？
1.合适、清楚：用原方案
2.合适、不清楚：在原方案基础上作调整和补充
3.不合适：设计新方案
二、确定表达方案
将主视图改为半剖视图； 安装孔作
局部剖视。

三、标注
尺寸
1.结构分析；
2.选择尺寸基准；
3.注出全部尺寸线；
4.填写尺寸数字。

A— A
A
A
返回看装配图
四
标
注
表
面
结
构
25
Ra
图。

1.该零件采用了哪些视图？哪些剖视图或剖面图？【答案】该零件采用主视图、俯视图和左视图三个视图，其中，主视图是全剖视图，左视图是局部剖视图，俯视图为半剖视图（和局部剖视）。

2.指出该零件在长、宽、高三个方向的主要尺寸基准，并在图上用△标出来。

【答案】高方向基准是零件的底面，长度方向基准是零件上Φ42孔的左端面，宽度基准是宽度方向的对称线。

3.图中G1/2"表示：（非螺纹密封的）管螺纹，1/2"表示公称直径（尺寸代号），是内螺纹（内、外）。

4.Φ36H8表示：Φ36是基本尺寸（公称直径），H8是公差带代号，其中，H是基本偏差代号，8是公差等级。

5.说明符号6.3、6.3的含义。

【答案】前者表示用去除材料的方法获得的表面粗糙度，Ra的值为6.3μm.；后者表示，是由不去除材料的方法（非加工表面）获得的零件表面粗糙度。

6.在零件图右下角的空白处画出主视图的外形（虚线不画）。

1.该零件用 3 个视图进行表达，其中主视图采用了 全剖 。

2.该零件在长度方向的主要尺寸基准是 左右对称面 ；在宽度方向的主要尺寸基准是前后对称面 。

3.图中30±0.01表示：30是 基本 尺寸，其最大极限尺寸是 30.10mm ，该尺寸合格的条件是 30.10mm ≥实际尺寸≥29.90mm 。

4.解释图中2-M6-7H 的含义： 2个公称直径为6的普通粗牙螺纹，右旋，顶径和中径的公差带代号都为7H 。

5.说明符号6.3的含义。

表示用去除材料的方法获得的表面粗糙度，Ra 的值为6.3μm 。

三、装配图拆画零件图。

快速阀是用于管道截通的装置，内有齿轮齿条传运机构。

当手把13向上旋动时，齿条由于齿轮的拨动也向上移动，从而带动阀瓣5、6向上，打开阀门通道；反之，则通路截止。

阀瓣5、6由于弹簧张力紧紧压贴在阀体9内孔Φ28的凸缘上。

读懂装配图，回答问题并拆画零件图。

1.装配图中装配体的名称为 快速阀 ，装配体除了图中已标注的标准件以外共有15种个零件组成。

2023年工具钳工（高级）高频考点训练2卷合壹（带答案）（图片大小可自由调整）全文为Word可编辑，若为PDF皆为盗版，请谨慎购买！第1套一.全能考点(共100题)1.【判断题】常用金属材料有黑色铸铁和有色金属。

参考答案：√2.【单选题】《中华人民共和国安全生产法》自()起施行。

国家对严重危机生产安全的工艺、设备实行淘汰制度。

A、37500B、37530C、37561D、37591参考答案：C3.【单选题】精密夹具一般采用（）进行装配。

A、完全互换法B、选择装配法C、补偿装配法D、分组装配法参考答案：A4.【单选题】拆卸龙门刨床的龙门顶的连接梁时，拆卸前应用（）检查龙门顶的连接梁与立柱间的结合间隙。

A、塞尺B、游标卡尺C、千分尺D、量块参考答案：D5.【单选题】利用自准光学量仪，可以测出反射镜对光轴（）很小偏转。

A、垂直方向B、水平方向C、前后位置D、旋转方向参考答案：A6.【判断题】光学合像水平仪具有灵敏度高，且受温度影响小的优点参考答案：×7.【单选题】尺寸链按应用场合划分为装配尺寸链和（）。

A、工艺尺寸链B、长度尺寸链C、直线尺寸链D、组合式尺寸链参考答案：D8.【单选题】在万能工具显微镜的螺纹轮廓目镜内能看到旋转玻璃刻度值的整个面积的（）A、全部B、刻度值C、成象D、一部分参考答案：D9.【判断题】周节仪是用绝对测量法测量齿轮周节误差的一种量仪（）参考答案：×10.【单选题】在形状公差中，符号“Ο”表示()。

A、圆度B、圆柱度C、位置度D、圆跳动度参考答案：A11.【单选题】在铜材料工件上钻孔，通常()。

A、不用冷却液B、用机油做冷却液C、用矿物油做冷却液D、用乳化油水溶液做冷却液参考答案：D12.【单选题】构成尺寸链的每一个尺寸都称为尺寸链的“环”，每个尺寸至少有()个环。

A、一B、二C、三D、四参考答案：C13.【单选题】测量大型工作台面的平面度误差时，采用（）法，可得较高测量精度A、标准平面研点B、光成基准C、间接测量D、直接测量参考答案：C14.【单选题】主轴围绕（）旋转时，不会产生自由离心力。
