机械制图项目九 识读柱塞泵装配图并拆画泵体零件图

学习资料
图1 圆柱螺旋压缩弹簧的规定画法
项目九 识读柱塞泵装配图并拆画泵体零件图
学习资料
图2 圆柱螺旋压缩弹簧的绘制步骤
项目九 识读柱塞泵装配图并拆画泵体零件图
学习资料
三、装配图中弹簧的画法 在装配图中，将弹簧看作实心物体，被弹簧挡住的结构一般不画，可见部 分应画至弹簧外轮廓或弹簧中径线处。弹簧线径小于2 mm的圆形剖面可以涂黑 或采用示意画法，如图所示。
（2）圆柱螺旋压缩弹簧均可画成右旋，对于左旋圆柱螺旋压缩弹簧，不论画
成左旋还是右旋，一律要注出旋向“LH”字样。 （3）不论弹簧支承圈数是多少以及末端贴紧情况如何，均可按支承圈数为
2.5绘制。
（4）有效圈数在4圈以上的圆柱螺旋压缩弹簧，其中间部分可省略不画。
项目九 识读柱塞泵装配图并拆画泵体零件图
项目九
识读柱塞泵装配图并拆画泵体零件图

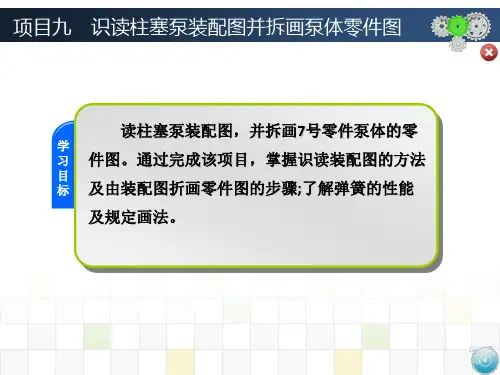

学 习 目 标
读柱塞泵装配图，并拆画7号零件泵体的零 件图。通过完成该项目，掌握识读装配图的方法 及由装配图折画零件图的步骤;了解弹簧的性能
及规定画法。
项目九
识读柱塞泵装配图并拆画泵体零件图
项目九 识读柱塞泵装配图并拆画泵体零件图
学习资料
柱塞泵中用的弹簧为圆柱螺旋压缩弹簧，如图所示。 一、圆柱螺旋压缩弹簧各部分的名称及尺寸计算 1.线径d 制造弹簧的钢丝直径。 2.弹簧直径 弹簧外径D2:弹簧外圈直径。弹簧内径D1:弹簧内圈直径，D1=D2-2d。 弹簧中径D:弹簧平均 直径，D=（D2+D1）/2=D2-d=D1+d。 3.节距t 相邻两有效圈对应两点的轴向距离。 4.支承圈数nz、有效圈数n和总圈数n1 支承圈数nz:为了使压缩弹簧工作时受力均匀，不致弯曲，在制造时两端节距要逐渐缩小， 并将端面磨平，这部分只起支承作用，称为支承圈。支承圈的圈数nz通常取1.5、2、2.5。 有效圈数n:弹簧除支承圈外，保证相等节距的圈数称为有效圈数n。 总圈数n1:支承圈数和有效圈数之和称为总圈数n1，即n1=n+nz。 5.自由高度（长度）H0 弹簧无负荷时的高度（长度），H0=nt+（nz-0.5）d。 6.展开长度 L 制造时弹簧丝的长度， L≈πDn1。 7.旋向 弹簧绕线方向，分左旋（LH）和右旋（RH）两种，没有专门规定时制成右旋和左旋均可。
装配图中弹簧的画法
项目九 识读柱塞泵装配图并拆画泵体零件图
实施步骤
一、概括了解 如图柱塞泵装配图所示，从标题栏得知该部件是柱塞泵，是液压系统中的 一种供油装置，常用于机器的润滑系统中;从明细栏了解到此部件共有22种零件， 其中7种标准件，其余为非标准件。
二、分析工作原理
柱塞泵工作时，动力由轴10传入，带动凸轮22旋转，柱塞11靠弹簧4的作用， 使与凸轮保持接触。凸轮旋转时，柱塞作往复运动，使泵腔容积变化，从而产 生吸油和压油过程，实现输送油流的工作。使用由单向阀体12、球13和球托14 构成的单向阀控制油流的方向。 三、分析装配与连接关系 柱塞泵主要由泵体、主轴轴系、柱塞轴系等组成，如下图所示。
（1）规格（性能）尺寸:柱塞的直径φ 18及凸轮偏心距5。
（2）总体尺寸（外形尺寸）:柱塞泵的总长175，除去主轴外伸端的其余宽度70。 （3）安装尺寸:柱塞泵泵体上安装孔的直径φ 9。 （4）配合尺寸（装配尺寸）:在前文中已叙述。 （5）其他重要尺寸:柱塞泵单向阀的定位尺寸91及油杯的定位尺寸32等。 七、分析技术要求（略）
3.左视图
左视图表达外形，左下方局部剖表达安装孔的结构。
项目九 识读柱塞泵装配图并拆画泵体零件图
实施步骤
五、分析主要零件的结构及尺寸 经过上面分析后，大部分的零件结构形状已基本清楚，如凸轮、主轴、柱塞、
泵套、衬盖等。对少数复杂的零件，可依靠不同方向或不同间隔的剖面线以及各
视图之间的投影关系Leabharlann Baidu行判别、区分，如泵体7等。 六、分析尺寸
项目九 识读柱塞泵装配图并拆画泵体零件图
实施步骤

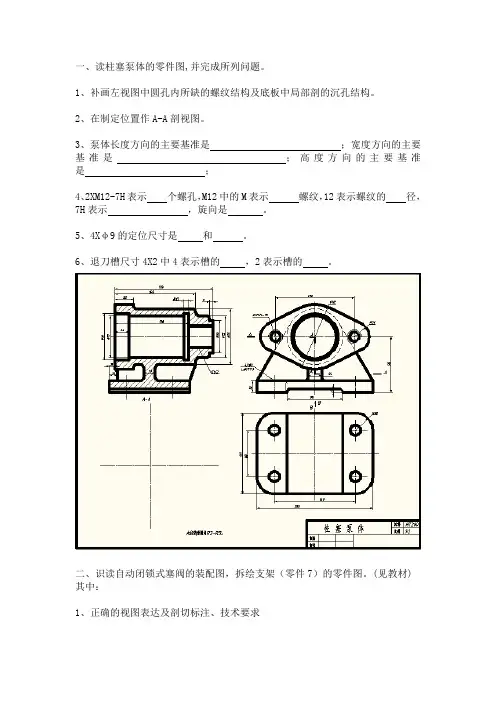

八、拆画泵体零件图 1.读装配图 读懂装配图，了解设计意图。 2.确定零件的形状 根据装配图中的序号和剖面线的 区别，按照投影关系分离出对应零件 的线框，确定零件的形状，如图所示。
项目九 识读柱塞泵装配图并拆画泵体零件图
学习资料
圆柱螺旋压缩弹簧的尺寸
项目九 识读柱塞泵装配图并拆画泵体零件图
学习资料
二、圆柱螺旋压缩弹簧的规定画法 圆柱螺旋压缩弹簧可画成视图、剖视图或示意图，如图1所示。 圆柱螺旋压缩弹簧的绘制步骤如图2所示。 国标规定: （1）圆柱螺旋压缩弹簧在平行于轴线的投影面上的视图中，各圈的轮廓形状 应画成直线。
项目九 识读柱塞泵装配图并拆画泵体零件图
实施步骤
四、分析表达方案
柱塞泵装配图由主视图、俯视图、左视图和泵体7的A向局部视图以及B—B
剖视图组成。 1.主视图 主视图按工作位置放置，表达柱塞泵的主体结构特征，用通过柱塞轴线剖切 的局部剖视图表达柱塞轴系装配线上各零件的结构形状、连接和配合关系以及凸 轮、键、轴的连接关系和吸、排油用单向阀的位置。 2.俯视图 俯视图采用通过主轴轴线的局部剖视图，表达主轴轴系装配线与零件的结构 形状、连接和配合的关系，避开柱塞轴系各零件的重复表达，保留外形。为表达 泵套与泵体的连接关系，取小部分局部剖。
项目九 识读柱塞泵装配图并拆画泵体零件图
实施步骤
柱塞泵结构图
项目九 识读柱塞泵装配图并拆画泵体零件图
实施步骤
1.连接与固定方式 泵体7与泵套6、衬盖20之间用螺钉连接;轴10与凸轮22之间用键连接;单向阀体 12、油杯5与泵体7之间用螺纹连接;轴10两端用轴承进行支承;泵体上4×φ 9为柱塞 泵的安装孔。 2.配合关系 轴10与凸轮22之间为φ 16H7/k6配合，是基孔制过渡配合;衬盖20与泵体7之间 为φ 50H7/h6配合，是基孔制间隙配合;衬套9与泵体7之间为φ 42H7/js6配合，是基 孔制过渡配合;泵套6与泵体7有两处配合，分别为φ 30H7/k6、φ 30H7/js6，均为基 孔制过渡配合;柱塞11与泵套6之间为φ 18H7/h6配合，是基孔制间隙配合。 3.拆卸顺序 柱塞泵的拆卸顺序是:先松开泵套6与泵体7之间的三个固定螺钉，将泵套连同 柱塞等一起拆下，然后将柱塞、弹簧、螺堵头分开;卸下衬盖20与泵体之间的连接 螺钉，然后将轴10连同其上各个零件从泵体中拆出，再将各个零件分别拆下。0
