机械制图-如何由装配图拆画零件图文档

识读装配图并拆画零件图在机器〔或部件〕的设计、装配、技术交流及使用、维修中，都需要读装配图。

因此，读装配图是工程技术人员必须具备的根本技能。

1．读装配图的方法和步骤读装配图的目的是了解机器〔或部件〕的性能、工作原理，搞清各零件的装配关系、各零件的主要结构形状和作用。

下面以图10-24机用虎钳装配图为例，说明读装配图的一般步骤：〔1〕概括了解首先看标题栏，从部件〔或机器〕的名称可大致了解其用途。

从画图的比例，结合图上的总体尺寸可想象出该装配体的总体大小。

再看明细栏，结合图中的序号了解零件的数目，估计部件的复杂程度。

图10-24是机用虎钳装配图，可见其为比拟简单的装配体，用于夹紧固定。

〔2〕分析视图，了解零件间的装配关系了解各个视图、剖视、断面等的相互关系及表达意图，为下一步深入读图做准备。

图10-24中有三个根本视图、一个断面图和局部放大图。

主视图运用了全剖，主要表达各零件的装配关系、连接方式、传动关系。

左视图为半剖，半个视图反映外形，半个剖视主要表达固定钳身9、活动钳身7、螺母6、螺钉5和螺杆4的装配关系。

俯视图主要反映外形，其中的局部剖用于表达钳口板8和固定钳身9的连接方式。

断面图反映螺杆4右端的断面形状。

局部放大图反映螺杆4的牙型。

〔3〕分析工作原理及传动关系一般从图样上直接分析，当对象比拟复杂时，需要参考说明书弄清工作原理和传动关系。

虎钳工作原理：旋转螺杆，使螺母沿螺杆轴线作直线运动，螺母带动活动钳身、钳口板移动，实现夹紧或放松。

〔4〕深入了解零件的主要结构形状及部件的整体结构前面三个步骤的分析是比拟粗略的，下面进一步深入细致地读图。

先把不同的零件区分开，弄清每个零件的主要结构形状。

要做到这一点，除了利用投影关系想象零件外，还要充分利用机件的表达方法和绘制装配图的一些根本规定来区分不同零件。

最常用的有以下几个方面。

1〕由各零件剖面线的不同方向和间隔来分清零件轮廓的范围。

如区分活动钳身7、固定钳身9、螺母6与钳口板8。

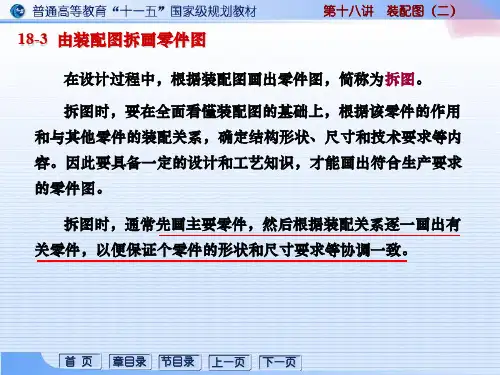

机械制图-如何由装配图拆画零件图装配图拆画出零件图是设计过程中的重要环节，是产品设计加工的重要手段。

必须在全面看懂装配图的基础上，按照零件图的内容和要求拆画零件图。

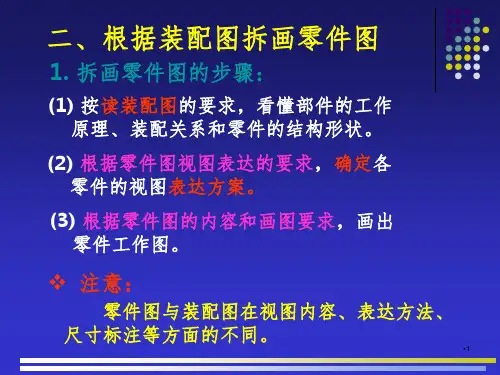

下面就介绍拆画零件图的一般方法步骤。

一、零件的分类处理拆画零件图前，要对装配图所示的机器或部件中的零件进行分类处理，以明确拆画对象。

按零件的不同情况可分以下几类：1、标准件大多数标准件属于外购件，故只需列出汇总表，填写标准人件的规定标记、材料及数量即可，不需拆画其零件图。

2、借用零件是指借用定型产品中的零件，可利用已有的零件图，不必另行拆画其零件图。

3、特殊零件是设计时经过特殊考虑和]计算所确定的重要零件，如汽轮机的叶片、喷嘴等。

这类零件应按给出的图样或数据资料拆画零件图。

4、一般零件是拆画的主要对象，应按照在装配图中所表达的形状、大小和有关技术要求来拆画零件图。

如图1钻模装配图，共26种零件，除去12捉标准件，其余14种为一般零件，需拆画零件图。

此部件中无借用零件和特殊零件。

一、看懂装配图分离零件看懂装配图，弄清机器或部件的工作原理、装配关系、各零件的主要结构形状及功用，在此基础上将所要拆画的零件从装配线图中分离出来。

现以图1钻模中的模板6为例，说明分离零件的方法：1、利用序号指引线看看左视图，从序号6的指引线起端圆点，可代到模板的位置和大致轮廓范围，从而知道它仅次于钻模上方。

2、用投影关系和形体分析法看左视图联系主、俯视图，对投影，用形体分析法可知，模板为前部长方体，后部为圆形体，呈前低年高形状，并可知其上各孔的位置。

3、用剖面线、规定画法和配合代号看左视图联系俯、主视图和剖视图“B—B”可知：（1）模板与衬碱度7、V型压铁5这两个相邻剖面线方向、间隔不同，且接触面画一条线，很容易区分出来。

模板衬碱度7注有配合代号，则模板此处庆为一光孔。

（2）模板的相邻件螺钉9、斜齿杆10、引导栏13由于受纵向剖切没画剖面线。

模板与螺钉9以螺纹连接，可知模板此处为一M6螺纹通孔。

§14-8 由装配图拆画零件图
例：拆画零件 1阀体的零件图。

20H8/f8
2×12
12H8/h7
16H8/f8
16H8/f8
数量
材料
一、分离零件
1.找出该零件的各投影位置；
2.假想拆去相邻件，20H8/f8
2×12
12H8/h7
16H8/f8
16H8/f8
数量
材料
一、分离
零件
1.找出该零件的各投影位置；
2.假想拆去相邻件，补全轮廓线；
3.想象出
零件形状；
4.添加必要的工艺结构。

合适吗？ 清楚吗？
1.合适、清楚：用原方案
2.合适、不清楚：在原方案基础上作调整和补充
3.不合适：设计新方案
二、确定表达方案
将主视图改为半剖视图； 安装孔作
局部剖视。

三、标注
尺寸
1.结构分析；
2.选择尺寸基准；
3.注出全部尺寸线；
4.填写尺寸数字。

A— A
A
A
返回看装配图
四
标
注
表
面
结
构
25
Ra
图。

第九章--第四讲读装配图及拆画零件图一、知识要点1．读装配图的步骤、方法。

2．从装配图中拆画零件图的过程、步骤、注意要点。

二、教学方法在了解装配图的画图、测绘方法、步骤的基础上，要具体结合齿轮油泵的识读，介绍拆画零件图的方法和步骤，进一步巩固上一讲学习的有关装配图画图的知识。

在教学过程中，要利用课件、模型和黑板图等多种手段组织教学，多利用直观和形象教学。

三、课前准备准备齿轮油泵的实物和相应的齿轮油泵的图纸或电子图片，准备学生测绘用的足够的模型、图纸和量具。

熟悉课件和电子挂图的内容。

四、完成内容、重点、难点1．识读齿轮油泵的装配图。

2．重点是被拆画零件表达方法的选择、绘制方法和过程。

3．难点是尺寸和技术要求的确定、合理的尺寸标注。

五、教学内容读装配图及拆画零件图在生产中无论是机器的设计制造，技术交流，还是机器的使用、维修，都要用到装配图。

因此从事工程技术的人员必须能读懂装配图。

（一）读装配图的基本要求通过读装配图一般应了解如下内容：1．装配体的名称、用途和工作原理。

2．各零件的相对位置及装配关系，调整方法和装拆顺序。

3．主要零件的形状和在该装配体中的作用。

现以齿轮油泵装配图（图9—38）为例，说明装配图的看图方法。

图9—38 齿轮油泵装配图（二）读装配图的方法和步骤1．概括了解从标题栏中了解部件名称，按图上序号对照明细表，了解组成该装配体各零件的名称、材料和数量。

图9—39 齿轮油泵工作原理示意图2．分析视图通过阅读零件装配图的表达方案，分析所选用的视图、剖视图、剖面图及其他表达方法所侧重表达的内容，了解装配关系。

油泵装配图选用了主、俯、右三个基本视图。

主视图按装配体的工作位置绘制，作了局部剖，保留了下部出油口附近的外形。

右视图以拆卸画法（拆曲泵盖9、垫片8）将一对齿轮? 合情况与进、出油口的关系表达清楚。

俯视图是通过两出论轴线剖切的全部视图。

它所表达的重点是主动轴齿轮3、从动齿轮12，小轴13三者与泵体1、泵盖9的装配关系，以及泵体上安装板的形状，四个孔的分布情况。
