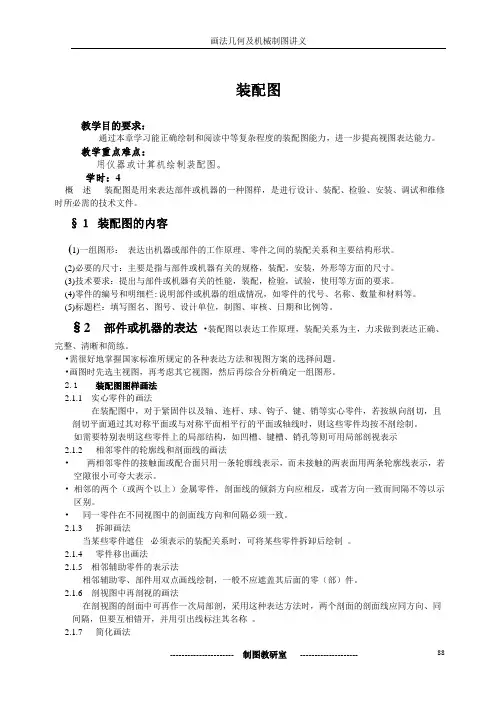

装配图的画法

装配图教学目的要求：通过本章学习能正确绘制和阅读中等复杂程度的装配图能力，进一步提高视图表达能力。

教学重点难点：用仪器或计算机绘制装配图。

学时：4概述装配图是用来表达部件或机器的一种图样，是进行设计、装配、检验、安装、调试和维修时所必需的技术文件。

§１装配图的内容(1)一组图形：表达出机器或部件的工作原理、零件之间的装配关系和主要结构形状。

(2)必要的尺寸：主要是指与部件或机器有关的规格，装配，安装，外形等方面的尺寸。

(3)技术要求：提出与部件或机器有关的性能，装配，检验，试验，使用等方面的要求。

(4)零件的编号和明细栏:说明部件或机器的组成情况，如零件的代号、名称、数量和材料等。

(5)标题栏：填写图名、图号、设计单位，制图、审核、日期和比例等。

§2 部件或机器的表达•装配图以表达工作原理，装配关系为主，力求做到表达正确、完整、清晰和简练。

•需很好地掌握国家标准所规定的各种表达方法和视图方案的选择问题。

•画图时先选主视图，再考虑其它视图，然后再综合分析确定一组图形。

2.1 装配图图样画法2.1.1 实心零件的画法在装配图中，对于紧固件以及轴、连杆、球、钩子、键、销等实心零件，若按纵向剖切，且剖切平面通过其对称平面或与对称平面相平行的平面或轴线时，则这些零件均按不剖绘制。

如需要特别表明这些零件上的局部结构，如凹槽、键槽、销孔等则可用局部剖视表示2.1.2 相邻零件的轮廓线和剖面线的画法•两相邻零件的接触面或配合面只用一条轮廓线表示，而未接触的两表面用两条轮廓线表示，若空隙很小可夸大表示。

•相邻的两个（或两个以上）金属零件，剖面线的倾斜方向应相反，或者方向一致而间隔不等以示区别。

•同一零件在不同视图中的剖面线方向和间隔必须一致。

2.1.3 拆卸画法当某些零件遮住必须表示的装配关系时，可将某些零件拆卸后绘制。

2.1.4 零件移出画法2.1.5 相邻辅助零件的表示法相邻辅助零、部件用双点画线绘制，一般不应遮盖其后面的零（部）件。

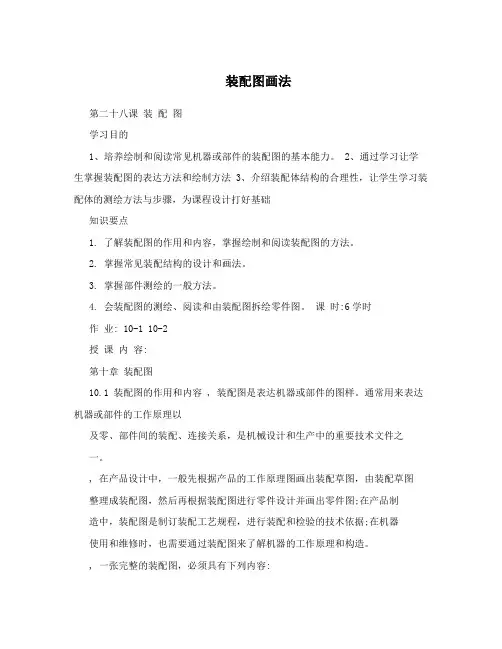

装配图画法第二十八课装配图学习目的1、培养绘制和阅读常见机器或部件的装配图的基本能力。

2、通过学习让学生掌握装配图的表达方法和绘制方法3、介绍装配体结构的合理性，让学生学习装配体的测绘方法与步骤，为课程设计打好基础知识要点1. 了解装配图的作用和内容，掌握绘制和阅读装配图的方法。

2. 掌握常见装配结构的设计和画法。

3. 掌握部件测绘的一般方法。

4. 会装配图的测绘、阅读和由装配图拆绘零件图。

课时:6学时作业: 10-1 10-2授课内容:第十章装配图10.1 装配图的作用和内容 , 装配图是表达机器或部件的图样。

通常用来表达机器或部件的工作原理以及零、部件间的装配、连接关系，是机械设计和生产中的重要技术文件之一。

, 在产品设计中，一般先根据产品的工作原理图画出装配草图，由装配草图整理成装配图，然后再根据装配图进行零件设计并画出零件图;在产品制造中，装配图是制订装配工艺规程，进行装配和检验的技术依据;在机器使用和维修时，也需要通过装配图来了解机器的工作原理和构造。

, 一张完整的装配图，必须具有下列内容:一、一组视图用一组视图完整、清晰、准确地表达出机器的工作原理、各零件的相对位置及装配关系、连接方式和重要零件的形状结构。

图10-1是滑动轴承的装配轴测图，它直观地表示了滑动轴承的外形结构，但不能清晰地表示各零件的装配关系。

图10-2是滑动轴承的装配图，图中采用了三个基本视图，由于结构基本对称，所以三个视图均采用了半剖视，这就比较清楚地表示了轴承盖、轴承座和上下轴衬的装配关系。

如图10-1二、必要的尺寸装配图上要有表示机器或部件的规格、装配、检验和安装时所需要的一些尺寸。

三、技术要求技术要求就是说明机器或部件的性能和装配、调整、试验等所必须满足的技术条件。

四、零件的序号、明细栏和标题栏装配图中的零件编号、明细栏用于说明每个零件的名称、代号、数量和材料等。

标题栏包括零部件名称、比例、绘图及审核人员的签名等。

螺纹的规定画法外螺纹的大径线，内螺纹的小径线)。

(外螺纹的小径线，内螺纹的大径线)。

螺纹的标注标注的基本格式：×——↓ ↓☆粗牙螺纹不标注螺距。

☆右旋螺纹不用标注旋向，左旋时则标注LH。

☆公差带代号应按顺序标注中径、顶径公差带代号。

☆旋合长度为中等时，“N”可省略。

M20×2LH—5g6g—SM—普通螺纹 20—大径d＝20 2—螺距P2 (细牙) 左旋—LH 5g—中径公差带代号6g—顶径公差带代号 S—短旋合长度二、螺纹紧固件装配图的画法1.螺栓装配图简化法下图为三视图画法2.螺钉装配图简化法常见错误画法键的功用用键将轴与轴上的传动件(如齿轮、皮带轮等)联接在一起，以传递扭矩。

键的标记例：键 16×100 GB1096-79表示：圆头普通平键(A)型宽度=16mm 长度=100mm键联接的画法平键联接的画法：注意键上剖面线销的功用销主要用于零件之间的定位，也可用于零件之间的联接，但只能传递不大的扭矩。

销的标记公称直径10mm，长50mm的B型圆柱销标记：销 GB119-86 B10×50齿轮作用：1.传递运动和动力 2.改变轴的转速与转向种类：1.圆柱齿轮：用于两平行轴的传动。

2.圆锥齿轮：用于两相交轴的传动。

3.蜗轮蜗杆：用于两交叉轴的传动。

圆柱齿轮圆柱齿轮的画法1.单个圆柱齿轮的画法画图要点：圆柱齿轮各部分的名称2.两圆柱齿轮啮合的画法滚动轴承滚动轴承的结构、分类及代号结构：由内圈、外圈、滚动体和保持架组成。

分类：按其承受的载荷方向分为：☆☆☆代号：按顺序由前置代号、基本代号、后置代号构成。

基本代号（当内径尺寸在）如：轴承代号（02）代号（内径尺寸=04×5=20mm）弹簧弹簧的作用和种类★作用：弹簧在部件中的作用是减震、复位、夹紧、测力和储能等。

★种类：常用种类：螺旋弹簧（分为压力弹簧，拉力弹簧，扭转弹簧）和涡旋弹簧小结：一、在螺纹的规定画法中，要抓住三条线。

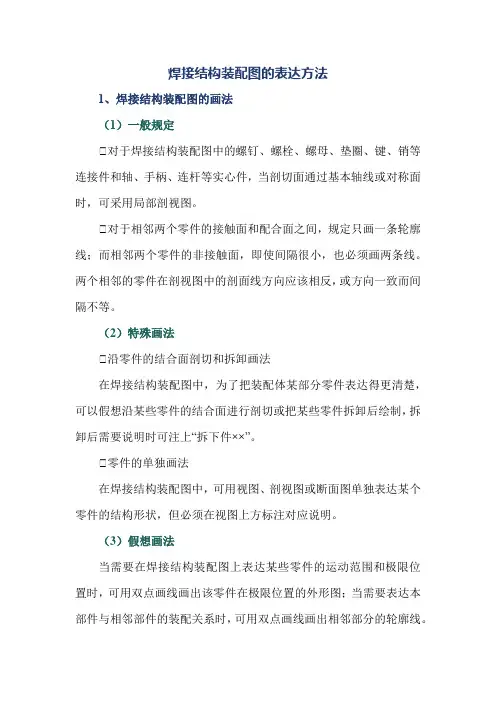

焊接结构装配图的表达方法1、焊接结构装配图的画法（1）一般规定①对于焊接结构装配图中的螺钉、螺栓、螺母、垫圈、键、销等连接件和轴、手柄、连杆等实心件，当剖切面通过基本轴线或对称面时，可采用局部剖视图。

①对于相邻两个零件的接触面和配合面之间，规定只画一条轮廓线；而相邻两个零件的非接触面，即使间隔很小，也必须画两条线。

两个相邻的零件在剖视图中的剖面线方向应该相反，或方向一致而间隔不等。

（2）特殊画法①沿零件的结合面剖切和拆卸画法在焊接结构装配图中，为了把装配体某部分零件表达得更清楚，可以假想沿某些零件的结合面进行剖切或把某些零件拆卸后绘制，拆卸后需要说明时可注上“拆下件××”。

①零件的单独画法在焊接结构装配图中，可用视图、剖视图或断面图单独表达某个零件的结构形状，但必须在视图上方标注对应说明。

（3）假想画法当需要在焊接结构装配图上表达某些零件的运动范围和极限位置时，可用双点画线画出该零件在极限位置的外形图；当需要表达本部件与相邻部件的装配关系时，可用双点画线画出相邻部分的轮廓线。

（4）夸大画法对于焊接结构装配图中的薄片零件、细丝零件、微小零件及较小的斜度等，允许该部分不按比例，夸大画出。

（5）简化画法①在焊接结构装配图中，对于小圆角、小倒角、退刀槽等零件的工艺结构可以不画。

①对于焊接结构装配图中若干相同的零件组，可详细地画出一组或几组，其余的以点画线表示中心位置即可。

①对于焊接结构装配图中标准件的一边应用规定表示法，而另一边允许用交叉细实线表达。

①当剖面的厚度等于或小于2mm，可用涂黑代替剖面线。

当两相邻剖面均涂黑时，两剖面之间应留出不小于0.7mm的间隙。

①当剖切平面通过某些部件的对称中心线或轴线时，同时这些部件为标准产品或已有其他图形表达清楚，该部分可按不剖绘制。

2、焊接结构装配图的尺寸标注焊接结构装配图中的尺寸标注不同于零件图，焊接结构装配图中不必标出全部尺寸，只需标注能够说明机器性能、工作原理、安装要求等信息的必要的尺寸，主要包括以下内容：（1）规格尺寸用于说明机械或部件的规格性能尺寸，是设计和使用该产品的重要依据。

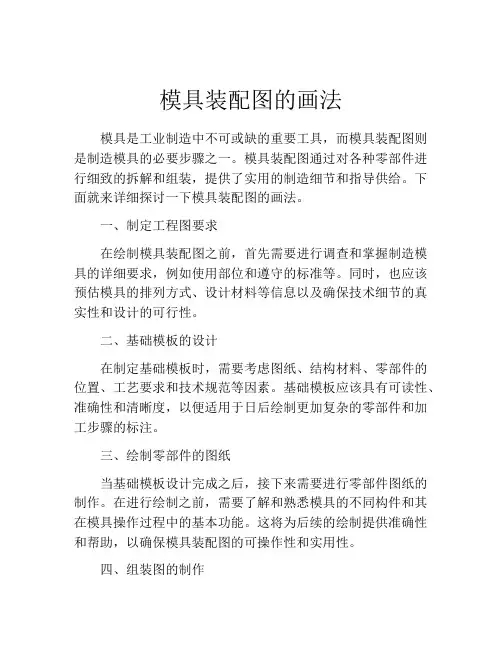

模具装配图的画法模具是工业制造中不可或缺的重要工具，而模具装配图则是制造模具的必要步骤之一。

模具装配图通过对各种零部件进行细致的拆解和组装，提供了实用的制造细节和指导供给。

下面就来详细探讨一下模具装配图的画法。

一、制定工程图要求在绘制模具装配图之前，首先需要进行调查和掌握制造模具的详细要求，例如使用部位和遵守的标准等。

同时，也应该预估模具的排列方式、设计材料等信息以及确保技术细节的真实性和设计的可行性。

二、基础模板的设计在制定基础模板时，需要考虑图纸、结构材料、零部件的位置、工艺要求和技术规范等因素。

基础模板应该具有可读性、准确性和清晰度，以便适用于日后绘制更加复杂的零部件和加工步骤的标注。

三、绘制零部件的图纸当基础模板设计完成之后，接下来需要进行零部件图纸的制作。

在进行绘制之前，需要了解和熟悉模具的不同构件和其在模具操作过程中的基本功能。

这将为后续的绘制提供准确性和帮助，以确保模具装配图的可操作性和实用性。

四、组装图的制作模具组装图是建立在各个零部件基础之上的，其主要目的是为了方便用于机器操作工程。

在进行绘制时，需要详细标注每个零部件的形状、尺寸和使用位置。

此外，还需要将每个零部件相互之间的配合关系标注出来，以便于操作员一目了然。

五、详细注释要求绘制模具装配图需要对各类零部件的标注和说明，以便用户或操作员在操作中更容易地理解和使用该模具。

标注内容应该包括配件名称、零件编号、材料、宽度和长度等细节，以及加工工艺说明、钢格栅表面通道、进出料等细节要求。

六、视觉效果的优化当模具装配图完成后，需要按照标准进行审查，以保证装配图的准确性和美观性。

图纸的排列和元素的配色应该符合设计要求，并且要按照标准的部件示意和尺寸比例来表示每个部分。

总结在本文中，我们讨论了模具装配图的画法，包括制定工程图要求、基础模板的设计、绘制零部件的图纸、组装图的制作、详细注释要求以及视觉效果的优化。

虽然这个过程需要更多的时间和精力，但这是有效生产模具所必须的关键步骤之一。

第二节装配图的表达方法零件图的各种表达方法同样适应于装配图，但由于装配图是用来表达产品及其组成部分的联接、装配关系和零件的主要结构的，所以对装配图的表达方法又有一些其他规定。

一、装配图的规定画法1、接触面和配合面的画法两零件的接触面和配合面之间只画一条轮廓线，非接触面和非配合面之间要画两条轮廓线。

如图6-6中滚动轴承内圈与轴颈为配合面，滚动轴承内圈上端面与轴肩为接触面，都只画一条轮廓线。

但螺钉穿过端盖的通孔为非接触面和非配合面（两零件的基本尺寸不同），即使间隙很小也必须画出两条轮廓线。

2、金属剖面符号的画法1）在装配图中，相互邻接的金属零件的剖面线，其倾斜方向应相反，或方向一致而间隔不等，见图6-6。

同一装配图中的同一零件的剖面线应方向相同、间隔相等，见图6-2。

2)在装配图中，宽度小于或等于2mm的狭小面积的剖面，可用涂黑代替剖面符号，见图6—6、图6—7a。

当两邻接剖面均涂黑时，两剖面之间应留出不小于0.7mm的空隙，见图6—7b图6—6装配图的画法图6—7用涂黑代替剖面线二、装配图的简化画法1．拆卸画法在装配图中可假想沿某些零件的结合面剖切，此时结合面不画剖面线见图6—2中A—A。

或假想将某些零件拆卸后绘制，需要说明时可加标注“拆去XX等”，女口图6—2中左视图是拆卸螺母、螺栓、油杯后绘制的。

2．假想画法在装配图中用双点划线绘制零、部件的假想轮廓线，一般有以下两种情况。

(1)表达运动件极限位置的轮廓线如图6—8主视图所示，三星轮系机构的柄是按位置I时绘制的，当手柄在极限位置Ⅱ、正时，用双点划线绘制其轮廓线。

图6—8 三星轮系传动机构(2)表达与本装配体有联接或安装关系的相邻零部件的轮廓线如图6—8左视图所示，与该机构有安装关系的主轴箱，用双点划线画出。

3．展开画法为了表达传动机构的传动路线和各轴间的装配关系，可假想按传动顺序沿轴线剖切，然后依次展开在同一个平面上，向选定的投影面投影所画出剖视图的方法为展开画法。
