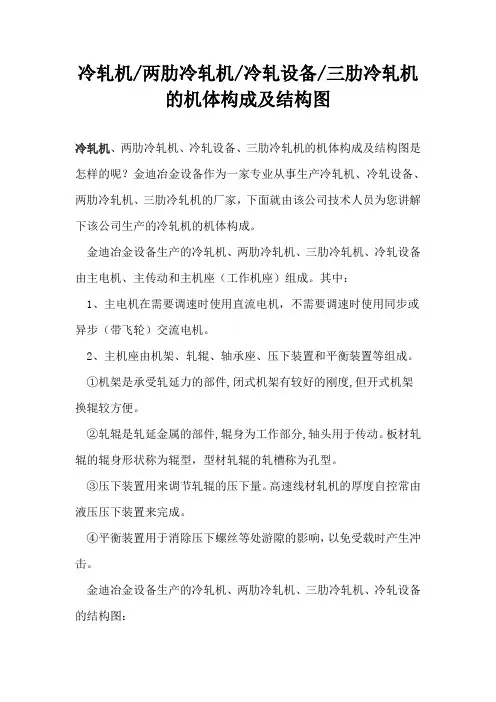

冷轧机/两肋冷轧机/冷轧设备/三肋冷轧机
的机体构成及结构图
冷轧机、两肋冷轧机、冷轧设备、三肋冷轧机的机体构成及结构图是怎样的呢？金迪冶金设备作为一家专业从事生产冷轧机、冷轧设备、两肋冷轧机、三肋冷轧机的厂家，下面就由该公司技术人员为您讲解下该公司生产的冷轧机的机体构成。
金迪冶金设备生产的冷轧机、两肋冷轧机、三肋冷轧机、冷轧设备由主电机、主传动和主机座（工作机座）组成。
其中：
1、主电机在需要调速时使用直流电机，不需要调速时使用同步或异步（带飞轮）交流电机。
2、主机座由机架、轧辊、轴承座、压下装置和平衡装置等组成。
①机架是承受轧延力的部件,闭式机架有较好的刚度,但开式机架换辊较方便。
②轧辊是轧延金属的部件,辊身为工作部分,轴头用于传动。
板材轧辊的辊身形状称为辊型，型材轧辊的轧槽称为孔型。
③压下装置用来调节轧辊的压下量。
高速线材轧机的厚度自控常由液压压下装置来完成。
④平衡装置用于消除压下螺丝等处游隙的影响，以免受载时产生冲击。
金迪冶金设备生产的冷轧机、两肋冷轧机、三肋冷轧机、冷轧设备的结构图：
金迪冶金设备友情提示：冷轧机、冷轧设备、两肋冷轧机、三肋冷轧机的主机座中还设有压下装置，用户可通过调节压下装置下压量的大小，从而生产出符合客户需求的产品。
冷轧机
冷轧机。
冷轧机械设备和工艺介绍冷轧是一种金属加工方式，利用冷轧机械设备对金属进行塑性变形，以获得所需尺寸和表面质量的材料。
冷轧机械设备通常由轧机、张力机构、卷取机构和冷却装置组成。
以下是对冷轧机械设备和工艺的详细介绍。
冷轧机械设备主要由冷轧轧机组成。
冷轧轧机通常包括压辊、支承辊、间隙调整辊和轧制辊。
压辊和支承辊用于支持金属带材，在轧制过程中提供压力。
间隙调整辊用于调整轧机的轧制间隙，以控制带材的厚度。
轧制辊是轧机的主要部分，它提供轧制压力，使金属带材变形。
冷轧机械设备中的张力机构用于调整带材的张力。
通过控制带材的张力，可以确保金属材料在轧制过程中的稳定性和形状控制。
张力机构通常由引线辊、张力辊和张力控制系统组成。
引线辊用于引导带材，张力辊用于控制带材的张力。
卷取机构用于将轧制的金属带材卷取成卷材。
卷取机构通常包括卷取辊、驱动辊和卷取装置。
卷取辊用于控制卷取过程中的张力和形状，驱动辊用于提供推力，将金属带材卷取成卷材。
卷取装置用于将卷材卸下并保持其形状。
冷轧过程中的冷却装置用于控制带材的表面温度。
冷却装置通常采用水冷方式，通过喷洒冷却剂或浸泡在冷却剂中，以降低带材的温度。
冷却过程中，带材的温度降低，并发生相变，使其材料性能得到改善。
冷轧过程中的工艺主要包括入口工艺、轧制工艺和出口工艺。
入口工艺包括带材的准备工作，如扩展、切边和清洗等。
轧制工艺是冷轧的核心，通过轧机设备对金属材料进行塑性变形和控制厚度。
出口工艺包括卷取、修边和包装等，以便将轧制的金属带材成品送至下一个工序或出厂。
总之，冷轧机械设备和工艺是一种重要的金属加工方法，广泛应用于钢铁、铝和不锈钢等金属材料的生产。
通过合理设计和控制，冷轧机械设备能够生产出各种规格和质量要求的金属带材。
轧钢机的定义狭义的定义：直接轧制钢材的机械设备广义的定义：用于轧制钢材所需的全部设备轧钢机械设备的组成主要设备：直接使轧件产生塑性变形的设备－－轧钢机主机列，包括：工作机座、接轴、齿轮机座、减速机、联轴节、主电机辅助设备：主设备以外的各种设备，包括：加热炉、剪切机、辊道、矫直机、包装机等各种设备轧钢机分类（主设备）按用途分类<1> 开坯机：将钢锭轧成钢坯（方坯、板坯、圆管坯）<2>型钢轧机：将方坯轧成型材<3>热轧板带轧机：将板坯轧制各种厚度的板材<4> 冷轧板带轧机：将热轧板轧成冷轧板<5>钢管轧机：将圆管坯轧制成无缝钢管<6>特种轧机：特殊用途的轧机按结构分类<1> 二辊式可逆：初轧机、轨梁轧机、中厚板不可逆：型钢连轧机<2> 三辊式：走上下两条轧制线<3> 三辊劳特式：中辊浮动<4> 四辊式：由两个工作辊和两个支承辊构成<5> 多辊式：由两个工作辊和多个支承辊构成，主要用于冷轧板带钢<6> 行星式：<7> 立辊式：<8> 万能式：立辊＋平辊<9> H型钢轧机<10>斜辊式按布置分类（1）单机座式优点：轧机少，易操作缺点：成本相对较高（一个电机、一个减速机、一个齿轮机座带一个轧机）（2）横列式主要用于型钢轧机，一个电机带多个轧机优点：（1）设备成本低；（2）可采用大规格原料，降低轧材成本；（3）头尾温差小，轧材尺寸教精确。
缺点：（1）后架轧辊的速度不能与增长的轧件长度相匹配；（2）轧件要横移，需设移钢机。
（3）纵列式一个电机分别带一个轧机，每架轧机轧完后进入下一架轧机。
优点：（1）产量高；（2）轧辊速度与轧件长度相匹配缺点：（1）厂房细长；（2）机械投资大（4）连续式一个电机分别带一个轧机，轧件同时进入每架轧机，常用于冷轧。
冷轧生产工艺及设备热轧卷坯（铸轧卷坯）一冷轧一中间退火一箔轧一精整剪切一成品退火的生产工艺。
主要生产过程如下：（1）冷轧热轧卷或铸轧卷先在冷轧机上进行多道次单向轧制，冷轧道次压下率20%~50%之间，轧制速度在150m∕min~800m∕min之间。
其间为防止裂边，在l~2mm厚度时要进行一次切边，需要中间退火的还要在退火炉中进行一次中间退火；采用激光测厚。
（2）中间退火轧制过程中根据产品的加工性能以及最终性能的要求，有些产品需要进行再结晶退火，然后再继续轧制。
退火温度一般在300~500团之间，退火时间约10-15ho （3）箔轧铝箔产品在冷轧机上轧至0.6Omm厚度左右，经过中间退火后，送至铝箔粗轧机上经过数道次轧制到成品厚度；其中需要叠轧的铝箔产品在最后一道次箔轧之前,先要在合卷机上切边、合卷，然后进行叠轧。
箔轧道次压下率30%~60%之间，轧制速度在600m∕min~1200m∕min之间。
（4）精整剪切轧至成品厚度的产品根据供货规格，经过横切、拉矫（清洗）、分切等精整剪切工序，达到用户要求的尺寸规格、精度。
（5）成品退火对软状态供货的产品，根据性能要求和产品规格采取不同的退火制度，在退火炉内进行成品退火，获得用户要求的强度、延伸率等指标。
退火温度一般在150~450团之间，退火时间约20~60h0（6）检查及包装入库冷轧主要设备(1)185Omm冷轧机1台（AGC、AFC引进）合金品种：铝及铝合金lxxx、3×××>5×××>8χχχ系来料规格：卷材厚度：铸轧卷6~8mm、热轧卷最大IOmm最大重量：15t成品卷材尺寸：卷材厚度：Min0.15mm卷材规格：①2200∕665χ750~1650mm（切边）最大卷重：15t套筒规格：①665/605x190Omm（暂定）轧制速度：MaxlOOOm/min该轧机为具有国内先进水平的全油润滑高速冷轧机，装备有引进的自动厚度控制系统（AGC）和自动板形控制系统（AFC）,配有轧制油在线过滤、油雾净化系统,以及完善的C02自动/手动灭火系统。
冷轧机作为一种专门轧制带肋钢筋的机器设备，但是要想得到合格的钢筋还需要其他的设备来辅助，这样才能完成冷轧作业，那么一条完整的生产线都需要配备哪些设备，来一起了解一下。
根据不同的钢筋线相关的设备信息如下：1、两肋冷轧机生产线的配套设备在整个两肋冷轧机生产线中，冷轧机作为主要的轧制设备，其配套的设备可包含这么几种：除锈机、两肋冷轧机、调直机、高频热处理设备、飞剪切断机、翻转料架、操作台等。
2、三肋冷轧机生产线的配套设备在整个三肋冷轧机生产线中，冷轧机作为主要的轧制设备，其配套的设备可包含这么几种：除锈机、三肋冷轧机、拉盘机、钢筋应力机、调直机、飞剪切断机、对焊机等。
从冷轧机的配套设备中，我们就能发现，冷轧机生产不同的带肋钢筋，其配套设备各有不同。
因此，由冷轧机及配套设备构成的冷轧带肋钢筋生产线的销售价格也不同。
除锈机：通过除锈减径机经过变形，使钢筋表面的氧化皮脱落，提高产品的性能和外观质量。
除锈减径机全封闭生产，环保设计，减少粉尘。
调直机：采用多轮直进式调直方法，调制钢筋的规格φ6一φ14，适合规模化钢筋调直加工厂，钢材市场调直三级钢、盘圆、螺纹钢。
任意定尺，速度快，不扭曲、不伤肋，切断性能稳定，调制精度高，电脑自动化控制系统，大大提高了钢筋调直切断的工作效率。
飞剪切断机：是一种能快速切断钢筋、圆钢等线材的加工设备。
该机在切断以上产品时具有效率高、操作简单，使用寿命长等诸多优点，而且该机切断误差在全国同类产品中最小。
该机是冶金轧钢行业、高速线材及螺纹钢定尺剪断机，是现代轧制棒材剪断中的产品，具有耗电少、投资成本低的特点。
针对高延性冷轧带肋钢筋生产线有这几种配置可以选择:◆LZ228型：即简配经济型，可生产φ6～12mm直条高延性冷轧带肋钢筋，轧制速度60～100m/min，平均产能1.35万吨/年。
◆LZ250型：即标配标准型，可生产φ6～12mm直条与盘螺高延性冷轧带肋钢筋，轧制速度100～180m/min，平均产能2.3万吨/年。
冷轧设备生产线及相关设备汇总1. 概述冷轧设备生产线是指用于将热轧钢板进行冷压、冷轧的设备集合，通过冷轧工艺可使热轧钢板的质量和表面光洁度得到进一步提升。
本文将介绍冷轧设备生产线中的主要设备及其功能。
2. 冷轧设备生产线的主要设备2.1. 输入设备输入设备是冷轧设备生产线的起始点，用于将热轧钢板送入生产线进行后续加工。
输入设备通常包括以下几种：•卷装机：用于将热轧钢卷展开并平整，便于后续加工。
•清洗设备：用于清洗热轧钢板表面的油污和杂质，保证下一步的质量要求。
•放卷机：将热轧钢卷从卷盘上解卷，便于后续加工。
2.2. 脱碳设备脱碳是冷轧设备生产线中的重要一环，主要用于去除热轧钢板表面的碳化物。
常用的脱碳设备包括：•脱碳槽：将热轧钢板浸泡在脱碳液中，使其与碳化物发生反应，达到脱碳效果。
•除鳞机：用于去除热轧钢板表面的氧化皮和鳞片，保证下一步的质量要求。
2.3. 冷压设备冷压设备用于使热轧钢板变形，并降低其厚度。
冷压设备常见的类型有：•冷辊机：利用一组冷轧辊对热轧钢板进行挤压，使其变形并降低厚度。
冷辊机通常由上辊和下辊组成，辊面可根据产品要求进行设计。
•液压机：利用液压系统对热轧钢板进行压制。
液压机具有压力大、控制方便等特点，适用于大规格的钢板加工。
2.4. 冷轧机冷轧机是冷轧设备生产线中最核心的设备之一，用于将热轧钢板进行冷轧。
根据不同产品的要求，冷轧机可采用不同的工艺和结构。
•矩形冷轧机：适用于冷轧薄板，具有冷轧速度快、生产效率高等特点。
•簧片轧制机：适用于冷轧弹簧钢带，具有更高的冷轧精度和表面质量要求。
2.5. 平整设备平整设备用于对冷轧钢板进行修整和整平，保证其平整度和形状精度。
常见的平整设备有：•过平机：利用一组辊轧制热轧钢板，使其变平并修整。
•液压平整机：利用液压系统对热轧钢板进行平整和修整。
2.6. 涂油设备涂油设备主要用于在冷轧钢板表面涂覆保护油，防止表面氧化和腐蚀。
常见的涂油设备有：•辊式涂油机：利用一组辊对冷轧钢板进行涂油，涂油均匀，覆盖面积大。

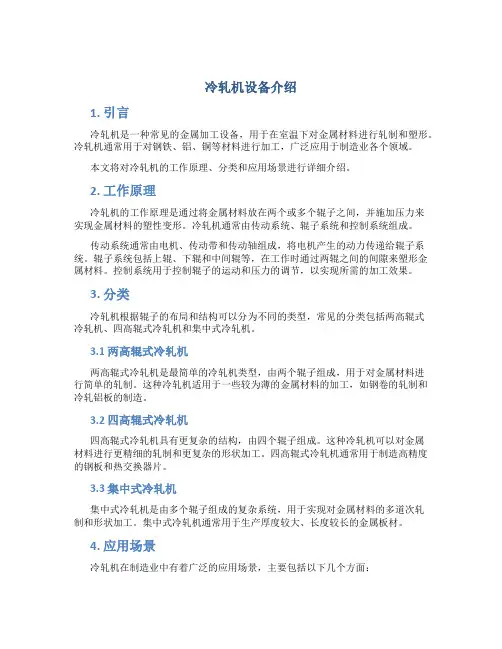

冷轧机设备介绍1. 引言冷轧机是一种常见的金属加工设备，用于在室温下对金属材料进行轧制和塑形。
冷轧机通常用于对钢铁、铝、铜等材料进行加工，广泛应用于制造业各个领域。
本文将对冷轧机的工作原理、分类和应用场景进行详细介绍。
2. 工作原理冷轧机的工作原理是通过将金属材料放在两个或多个辊子之间，并施加压力来实现金属材料的塑性变形。
冷轧机通常由传动系统、辊子系统和控制系统组成。
传动系统通常由电机、传动带和传动轴组成，将电机产生的动力传递给辊子系统。
辊子系统包括上辊、下辊和中间辊等，在工作时通过两辊之间的间隙来塑形金属材料。
控制系统用于控制辊子的运动和压力的调节，以实现所需的加工效果。
3. 分类冷轧机根据辊子的布局和结构可以分为不同的类型，常见的分类包括两高辊式冷轧机、四高辊式冷轧机和集中式冷轧机。
3.1 两高辊式冷轧机两高辊式冷轧机是最简单的冷轧机类型，由两个辊子组成，用于对金属材料进行简单的轧制。
这种冷轧机适用于一些较为薄的金属材料的加工，如钢卷的轧制和冷轧铝板的制造。
3.2 四高辊式冷轧机四高辊式冷轧机具有更复杂的结构，由四个辊子组成。
这种冷轧机可以对金属材料进行更精细的轧制和更复杂的形状加工。
四高辊式冷轧机通常用于制造高精度的钢板和热交换器片。
3.3 集中式冷轧机集中式冷轧机是由多个辊子组成的复杂系统，用于实现对金属材料的多道次轧制和形状加工。
集中式冷轧机通常用于生产厚度较大、长度较长的金属板材。
4. 应用场景冷轧机在制造业中有着广泛的应用场景，主要包括以下几个方面：4.1 钢铁加工冷轧机在钢铁加工中扮演着重要的角色。
它可以将热轧的钢板进行冷轧处理，改变其力学性能和表面质量，以满足不同应用的要求。
冷轧机还可用于制造冷轧带钢、冷轧薄板和冷轧不锈钢等。
4.2 铝加工冷轧机在铝加工中也起着关键作用。
它可以对铝板进行冷轧处理，使其获得较高的强度和表面质量。
冷轧机常被用于生产铝合金板材、铝卷和铝箔等产品。
4.3 电子设备制造冷轧机在电子设备制造中也有应用，它可以对金属带材进行冷轧加工，从而获得符合电子设备制造要求的金属材料。
