一、工艺描述铝冷轧机是以铝铸轧卷材或热轧卷材为坯料，经过多道次轧制，轧出成品卷材，为板材精整和铝箔生产提供坯料的轧机。
本轧机轧制范围为来料厚度：5-10mm，成品4.0-0.2mm的纯铝及铝合金。
北方重工提供的铝冷轧机设备,是具有先进水准的全液压四重不可逆式冷轧机,以国外转让技术为基石，并借鉴国内外轧机的先进之处, 配备先进的厚度及板形控制系统，将创新设计与成熟工艺控制以及多台套大中型铝冷轧机的设计制造实践经验相结合，集设计、制造、安装指导、调试于一身,可为用户提供一条龙的优质服务,能确保买方在最短的时间内成功地开机投产，创造经济效益。
本轧机具有先进的厚度自动控制系统AGC；并拥有完善的板型检测和控制手段，可提供轧辊倾斜、工作辊正负弯辊控制、轧辊分段冷却多种控制方式,使轧制出的产品厚度精度及板型精度最佳化；轧机高度自动化，直流电机均由先进的全数字可控硅供电，采用PLC(可编程控制器)进行数字逻辑运算、参数设定、自动化过程控制等。
此外,本轧机还配备各种完善的辅助系统，如准确的带材自动对中系统、安全可靠的CO2自动灭火系统、润滑系统、干燥空气吹扫装置、烟雾回收装置等,为生产优质产品提供了可靠的保证。
设备工作时，开卷机组用于将轧制的卷材进行开卷,输送到主机进行轧制,并在轧制中产生带材后张力,其主要包括高刚度的胀缩卷筒、活动支撑、卧式减速箱、撵头辊、涨缩油缸及传动部分,其减速箱在对中系统的控制下,可自由滑动,保证卷材中心与机列中心一致。
两台直流电机串联驱动,加上机械变档的采用,保证了不同厚度带材的张力需要。
四重轧机本体是整台轧机的主体部分,卷材由开卷机经入口夹送偏导辊、张紧装置输送到主机进行轧制,高硬度的四重辊系及展平光亮辊可保证轧出平直光亮的板材；轧辊倾斜、正负弯辊、轧辊分段冷却的采用,保证了板型需要；上下支承辊清辊器及空气吹扫装置,保证了轧制带材的洁净；高强度的牌坊及升降灵敏的压上油缸及高精度的位移传感器和压力传感器,在厚控系统（AGC）的控制下,为轧制出合格厚度精度的带材,提供了可靠的保证；轧制线调整装置使轧制线维持恒定,并在操作台上显示；排烟罩装置及时排净轧制中产生的烟雾,可给您带来干净的工作环境。
冷轧机冷轧机，是在“再结晶”温度（包括常温）下将一定厚度的板材轧成目标厚度的设备。
传统的冷轧机都是用力矩电机和直流电机来控制的。
冷轧机的设备一般由3部分组成，即开卷机、主机、卷取机（可逆轧机不分开卷和卷取）冷轧机主要用途：冷轧机用于轧制普碳、优特中炭钢、铝、铜、锌等金属带材。
应用领域：冷轧机主要应用在钢铁行业、冶金行业等。
随着电力电子技术、控制技术的发展，高性能矢量变频器的出现，变频器在冷轧机上的应用日益广泛。
冷轧带钢百科名片冷轧带钢和薄板一般厚度为0.1～3mm,宽度为100～2000mm；均以热轧带钢或钢板为原料，在常温下经冷轧机轧制成材。
目录冷轧带钢带钢冷轧冷轧带钢和薄板一般厚度为0.1～3mm,宽度为100～2000mm；均以热轧带钢或钢板为原料，在常温下经冷轧机轧制成材。
冷轧带钢和薄板具有表面光洁、平整、尺寸精度高和机械性能好等优点，产品大多成卷，并且有很大一部分经加工成涂层钢板出厂。
成卷冷轧薄板生产效率高，使用方便,有利于后续加工。
因此应用广泛,已逐渐取代同样厚度的热叠轧薄板。
只有少量的非凡用途的冷轧合金钢板采取单片轧制。
冷轧带钢和薄板的产量在工业发达国家已占钢材总产量的30％左右。
钢种除普通碳钢外，还有硅钢、不锈钢和合金结构钢等。
编辑本段历史1553年法国人布律列尔(Brulier)制成一台轧机,轧制造币用的金板和银板。
最早的冷轧机是二辊式，以后采用工作辊辊径较小而刚性较大的四辊轧机。
为了轧制更薄和更硬的带钢，又发展出工作辊辊径更小而刚性更大的六辊、十二辊、二十辊和偏八辊（M.K.W.式）等轧机。
带钢冷轧单片轧制时没有张力,轧制的产品较厚(＞1mm)，速度较低(＜2m/s)，仅用于生产少量特殊用途的钢板。
冷轧带钢生产采用成卷轧制，使用张力卷取和开卷装置,速度高（达42m/s）,道次压缩率大,板形平直。
轧机有单机可逆式和连续式两种。
单机架可逆式四辊冷轧机适合于生产多品种、小批量、厚度0.2mm以上的普通碳钢或低合金钢。
冷轧机设备介绍范文冷轧机是一种用于对金属材料进行冷轧加工的设备。
冷轧是指将金属材料在常温下通过轧辊的挤压和拉伸变形来改变其形状和尺寸的一种工艺。
冷轧机具有高效、精密、节能等优点，广泛应用于钢铁、有色金属和其他金属材料的加工行业。
冷轧机的工作原理是通过驱动电机带动轧辊转动，金属材料经过轧辊的挤压和拉伸，最终达到所需的厚度和形状。
冷轧机通常由进料系统、轧制系统、出料系统和辅助系统等组成。
进料系统是将待加工的金属材料送入冷轧机的关键部件。
进料系统通常包括送料机构、上下料台和辅助输送装置。
送料机构用于将金属材料精确地送入轧辊之间，以确保加工过程的稳定性和精度。
上下料台用于调整金属材料的位置和方向。
辅助输送装置则用于帮助将金属材料从一处输送到另一处。
轧制系统是冷轧机的核心部件，包括轧辊和辅助设备。
轧辊是将金属材料挤压和拉伸的工具，通常由几对或十几对轧辊组成，并可根据加工需求进行调整。
辅助设备通常包括轧辊驱动装置、轧制力装置、冷却装置和辊缝调整装置等，用于保证轧辊的正常运行和加工质量。
出料系统用于将加工后的金属材料从冷轧机中取出并输送到下一道工序。
出料系统通常包括下料支座、出料轨道和中转装置等。
下料支座用于支撑金属材料，并规定其位置和方向。
出料轨道则用于将金属材料快速地输送到下一道工序。
中转装置则用于将金属材料从一处输送到另一处，以满足不同工艺要求。
冷轧机的辅助系统包括润滑系统、冷却系统和控制系统等。
润滑系统用于对轧辊和金属材料进行润滑和冷却，以减少摩擦阻力和热量积聚。
冷却系统用于对轧辊和金属材料进行冷却，以防止过热和变形。
控制系统用于监控和控制冷轧机的运行状态和加工参数，并实现自动化生产。
冷轧机具有高度的自动化和集成化程度，可实现高效的生产和加工。
通过优化设计和改进技术，冷轧机的生产效率和产品质量得到了显著提升。
同时，冷轧机的节能环保性能也得到了改善，对环境的影响较小。
总之，冷轧机是一种重要的金属加工设备，具有高效、精密和节能等优点，广泛应用于钢铁、有色金属和其他金属材料的加工行业。
句容冷轧机设备参数冷轧机是一种用于对金属材料进行冷加工的设备，常用于对钢铁材料进行加工，以改变其形状和尺寸。
下面是关于冷轧机设备参数的列举，以及对其功能和特点的描述。
1. 压力：冷轧机的主要参数之一是其压力。
它是指冷轧机在加工过程中施加在金属材料上的力量。
压力的大小直接影响到冷轧机的加工能力和加工效果。
一般来说，冷轧机的压力越大，它对金属材料的加工能力就越强。
2. 速度：冷轧机的速度是指金属材料在冷轧机中通过的速度。
速度的大小直接影响到冷轧机的生产效率和加工质量。
一般来说，冷轧机的速度越快，它的生产效率就越高，但对加工质量的要求也就越高。
3. 辊径：冷轧机的辊径是指冷轧机辊子的直径。
辊径的大小直接影响到冷轧机的加工能力和加工效果。
一般来说，冷轧机的辊径越大，它对金属材料的加工能力就越强。
4. 辊长：冷轧机的辊长是指冷轧机辊子的长度。
辊长的大小直接影响到冷轧机的加工能力和加工效果。
一般来说，冷轧机的辊长越长，它对金属材料的加工能力就越强。
5. 辊数：冷轧机的辊数是指冷轧机上的辊子数量。
辊数的大小直接影响到冷轧机的加工能力和加工效果。
一般来说，冷轧机的辊数越多，它对金属材料的加工能力就越强。
6. 电机功率：冷轧机的电机功率是指冷轧机电动机的功率。
电机功率的大小直接影响到冷轧机的加工能力和加工效果。
一般来说，冷轧机的电机功率越大，它对金属材料的加工能力就越强。
7. 控制方式：冷轧机的控制方式是指冷轧机的控制系统的类型。
控制方式的不同会直接影响到冷轧机的工作方式和加工效果。
目前，冷轧机的控制方式主要有人工控制和自动控制两种。
8. 加热方式：冷轧机的加热方式是指冷轧机对金属材料进行加热的方式。
加热方式的不同会直接影响到冷轧机的加工能力和加工效果。
目前，冷轧机的加热方式主要有电加热和燃气加热两种。
9. 加工范围：冷轧机的加工范围是指冷轧机可以加工的金属材料的种类和尺寸范围。
加工范围的不同会直接影响到冷轧机的应用领域和加工能力。
冷轧机械设备和工艺介绍冷轧是一种金属加工方式，利用冷轧机械设备对金属进行塑性变形，以获得所需尺寸和表面质量的材料。
冷轧机械设备通常由轧机、张力机构、卷取机构和冷却装置组成。
以下是对冷轧机械设备和工艺的详细介绍。
冷轧机械设备主要由冷轧轧机组成。
冷轧轧机通常包括压辊、支承辊、间隙调整辊和轧制辊。
压辊和支承辊用于支持金属带材，在轧制过程中提供压力。
间隙调整辊用于调整轧机的轧制间隙，以控制带材的厚度。
轧制辊是轧机的主要部分，它提供轧制压力，使金属带材变形。
冷轧机械设备中的张力机构用于调整带材的张力。
通过控制带材的张力，可以确保金属材料在轧制过程中的稳定性和形状控制。
张力机构通常由引线辊、张力辊和张力控制系统组成。
引线辊用于引导带材，张力辊用于控制带材的张力。
卷取机构用于将轧制的金属带材卷取成卷材。
卷取机构通常包括卷取辊、驱动辊和卷取装置。
卷取辊用于控制卷取过程中的张力和形状，驱动辊用于提供推力，将金属带材卷取成卷材。
卷取装置用于将卷材卸下并保持其形状。
冷轧过程中的冷却装置用于控制带材的表面温度。
冷却装置通常采用水冷方式，通过喷洒冷却剂或浸泡在冷却剂中，以降低带材的温度。
冷却过程中，带材的温度降低，并发生相变，使其材料性能得到改善。
冷轧过程中的工艺主要包括入口工艺、轧制工艺和出口工艺。
入口工艺包括带材的准备工作，如扩展、切边和清洗等。
轧制工艺是冷轧的核心，通过轧机设备对金属材料进行塑性变形和控制厚度。
出口工艺包括卷取、修边和包装等，以便将轧制的金属带材成品送至下一个工序或出厂。
总之，冷轧机械设备和工艺是一种重要的金属加工方法，广泛应用于钢铁、铝和不锈钢等金属材料的生产。
通过合理设计和控制，冷轧机械设备能够生产出各种规格和质量要求的金属带材。

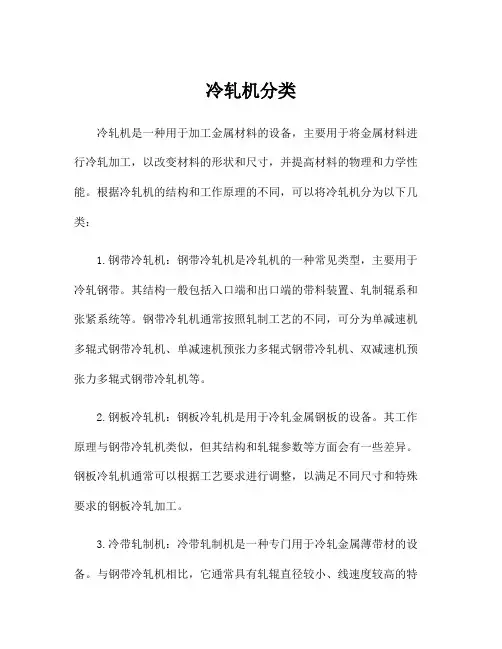

冷轧机分类冷轧机是一种用于加工金属材料的设备，主要用于将金属材料进行冷轧加工，以改变材料的形状和尺寸，并提高材料的物理和力学性能。
根据冷轧机的结构和工作原理的不同，可以将冷轧机分为以下几类：1.钢带冷轧机：钢带冷轧机是冷轧机的一种常见类型，主要用于冷轧钢带。
其结构一般包括入口端和出口端的带料装置、轧制辊系和张紧系统等。
钢带冷轧机通常按照轧制工艺的不同，可分为单减速机多辊式钢带冷轧机、单减速机预张力多辊式钢带冷轧机、双减速机预张力多辊式钢带冷轧机等。
2.钢板冷轧机：钢板冷轧机是用于冷轧金属钢板的设备。
其工作原理与钢带冷轧机类似，但其结构和轧辊参数等方面会有一些差异。
钢板冷轧机通常可以根据工艺要求进行调整，以满足不同尺寸和特殊要求的钢板冷轧加工。
3.冷带轧制机：冷带轧制机是一种专门用于冷轧金属薄带材的设备。
与钢带冷轧机相比，它通常具有轧辊直径较小、线速度较高的特点，以适应薄带材的冷轧加工需求。
冷带轧制机的结构主要包括带料装置、轧辊系统、张紧系统和卷取系统等。
4.冷轧辊机：冷轧辊机是一种使用辊子进行冷轧加工的设备。
辊机是通过辊子的相互作用，将材料进行冷轧变形以达到预期的效果。
冷轧辊机通常可以适应不同材料和不同工艺要求，并可以根据需要进行辊子的更换和调整。
5.铝箔轧机：铝箔轧机是一种专门用于冷轧铝箔的设备。
铝箔轧机通常具有辊子布置紧凑、卷取机构简单可靠等特点，以满足铝箔冷轧的高效加工要求。
铝箔轧机一般可以根据不同厚度的铝箔进行调整和设置，以保证加工品质和效益。
总之，冷轧机根据加工对象和工艺要求的不同，可以分为钢带冷轧机、钢板冷轧机、冷带轧制机、冷轧辊机和铝箔轧机等几类。
每种类型的冷轧机都有自己的特点和适用范围，可以根据具体需求选择合适的设备。
随着科技的发展和工艺的改进，冷轧机的性能和效率将不断提高，为金属材料加工行业的发展做出更大的贡献。

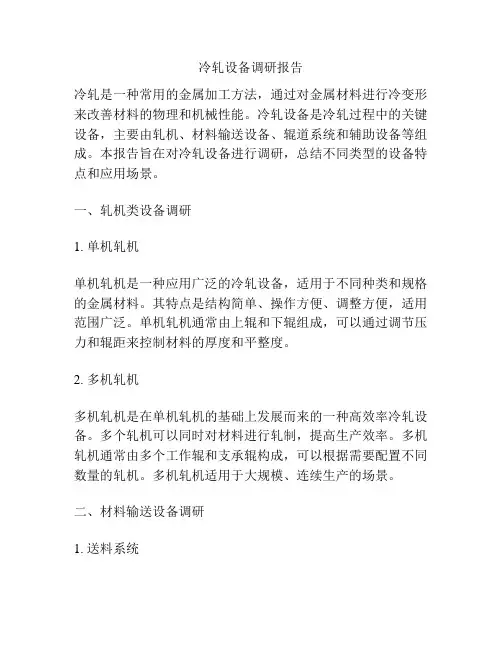

冷轧设备调研报告冷轧是一种常用的金属加工方法，通过对金属材料进行冷变形来改善材料的物理和机械性能。
冷轧设备是冷轧过程中的关键设备，主要由轧机、材料输送设备、辊道系统和辅助设备等组成。
本报告旨在对冷轧设备进行调研，总结不同类型的设备特点和应用场景。
一、轧机类设备调研1. 单机轧机单机轧机是一种应用广泛的冷轧设备，适用于不同种类和规格的金属材料。
其特点是结构简单、操作方便、调整方便，适用范围广泛。
单机轧机通常由上辊和下辊组成，可以通过调节压力和辊距来控制材料的厚度和平整度。
2. 多机轧机多机轧机是在单机轧机的基础上发展而来的一种高效率冷轧设备。
多个轧机可以同时对材料进行轧制，提高生产效率。
多机轧机通常由多个工作辊和支承辊构成，可以根据需要配置不同数量的轧机。
多机轧机适用于大规模、连续生产的场景。
二、材料输送设备调研1. 送料系统送料系统是冷轧设备中的重要组成部分，主要用于将金属材料输送到轧机进行加工。
常见的送料系统包括：滚轮送料、链式送料等。
滚轮送料系统适用于较小规模的生产，结构简单、使用方便。
链式送料系统适用于大规模、高速生产，可以实现连续送料。
2. 出料系统出料系统是冷轧设备中的另一个重要组成部分，主要用于将经过轧制的金属材料输送出设备。
常见的出料系统包括：储君杯出料、辊道出料等。
储君杯出料系统结构简单、占用空间小，适用于较小规模的生产。
辊道出料系统适用于大规模生产，可以实现连续出料。
三、辅助设备调研1. 冷却系统冷却系统是冷轧设备中的重要辅助设备，主要用于对金属材料进行冷却处理。
冷却系统通常由喷淋头、管道系统和冷却剂组成。
喷淋头可以均匀喷洒冷却剂，管道系统用于输送冷却剂。
冷却系统通过控制冷却剂的流量和温度，实现对材料的冷却处理。
2. 张力控制系统张力控制系统是冷轧设备中的关键辅助设备，主要用于控制轧辊对材料的张力。
张力控制系统通常由张力传感器、张力控制器和张力调整装置组成。
张力传感器可以实时监测轧辊对材料的张力，张力控制器通过对张力调整装置的控制，实现对材料张力的精确控制。
