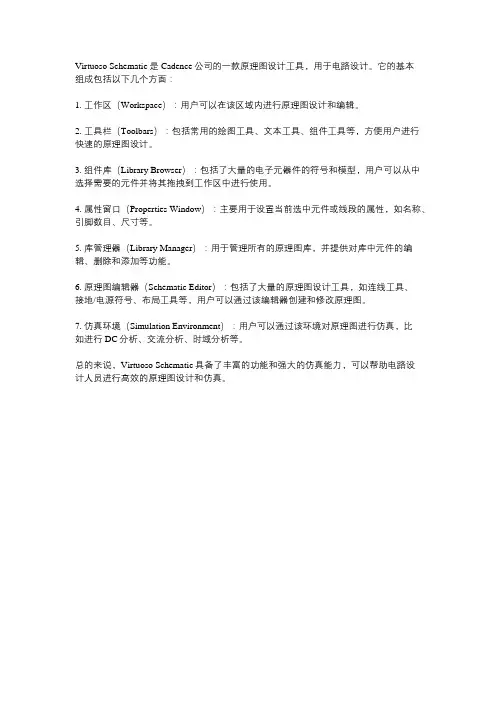

Virtuoso Schematic是Cadence公司的一款原理图设计工具，用于电路设计。
它的基本
组成包括以下几个方面：
1. 工作区（Workspace）：用户可以在该区域内进行原理图设计和编辑。
2. 工具栏（Toolbars）：包括常用的绘图工具、文本工具、组件工具等，方便用户进行
快速的原理图设计。
3. 组件库（Library Browser）：包括了大量的电子元器件的符号和模型，用户可以从中选择需要的元件并将其拖拽到工作区中进行使用。
4. 属性窗口（Properties Window）：主要用于设置当前选中元件或线段的属性，如名称、引脚数目、尺寸等。
5. 库管理器（Library Manager）：用于管理所有的原理图库，并提供对库中元件的编辑、删除和添加等功能。
6. 原理图编辑器（Schematic Editor）：包括了大量的原理图设计工具，如连线工具、
接地/电源符号、布局工具等，用户可以通过该编辑器创建和修改原理图。
7. 仿真环境（Simulation Environment）：用户可以通过该环境对原理图进行仿真，比
如进行DC分析、交流分析、时域分析等。
总的来说，Virtuoso Schematic具备了丰富的功能和强大的仿真能力，可以帮助电路设
计人员进行高效的原理图设计和仿真。
实验一Virtuoso原理图和图标编辑器的基本使用目录1.实验目的2.创建一个新的自定义单元库3.使用 Cadence Virtuoso 原理图编辑器构建一个反相器4.创建一个自定义元器件图标1.实验目的本实验采用AMI06工艺设计一个反相器，以此使学生达到熟悉 Cadence Virtuoso 原理图和图标编辑器使用，记住常用热键组合以及掌握与特定工艺库关联之目的。
2.创建一个新的自定义单元库启动 Cadence,调用 CIW（Command Interpreter Window）首先启动计算机，在用户名处键入 cdsusr, 密码处键入123456，进入Linux操作系统桌面，在cdsusr’s Home文件夹中创建iclabs子文件夹。
请记住一定要创建这个子文件夹，这样才不会影响到cdsusr根目录下的cds.lib文件。
操作如下：File --> Create Folder, 在新创建的文件夹名称处键入iclabs（可取不同名字，学号和本人名字拼音等）。
进入Linux桌面，单击鼠标右键打开终端。
见图1。
图1. Linux桌面操作在打开的终端中执行下列命令：见图2的红色框线内。
图2. Linux终端执行第二个命令后你就可看见Cadence软件的CIW窗口出现。
见图3所示。
图3. Cadence软件的CIW窗口在CIW窗口中点击Tools-->Library Manager..., 将打开库管理器（图4）。
图4. 库管理器你可看到NCSU提供的库已显示在Library栏目中，有 NCSU_Analog_Parts,...等。
点击库管理器中的File-->New-->Library..., 将打开New Library 对话窗口, 现创建一个新库取名为IClab1。
见图5。
图5. 创建一个自定义元件库点击OK弹出关联工艺库对话框（图6），选择Attach to an existing techfile。
最新实验一-V i r t u o s o原理图和图标编辑器的基本使用实验一Virtuoso原理图和图标编辑器的基本使用目录1.实验目的2.创建一个新的自定义单元库3.使用 Cadence Virtuoso 原理图编辑器构建一个反相器4.创建一个自定义元器件图标1.实验目的本实验采用AMI06工艺设计一个反相器，以此使学生达到熟悉 Cadence Virtuoso 原理图和图标编辑器使用，记住常用热键组合以及掌握与特定工艺库关联之目的。
2.创建一个新的自定义单元库启动 Cadence,调用 CIW（Command Interpreter Window）首先启动计算机，在用户名处键入 cdsusr, 密码处键入123456，进入Linux操作系统桌面，在cdsusr’s Home文件夹中创建iclabs子文件夹。
请记住一定要创建这个子文件夹，这样才不会影响到cdsusr根目录下的cds.lib文件。
操作如下：File --> Create Folder, 在新创建的文件夹名称处键入iclabs（可取不同名字，学号和本人名字拼音等）。
进入Linux桌面，单击鼠标右键打开终端。
见图1。
图1. Linux桌面操作在打开的终端中执行下列命令：见图2的红色框线内。
图2. Linux终端执行第二个命令后你就可看见Cadence软件的CIW窗口出现。
见图3所示。
图3. Cadence软件的CIW窗口在CIW窗口中点击Tools-->Library Manager..., 将打开库管理器（图4）。
图4. 库管理器你可看到NCSU提供的库已显示在Library栏目中，有 NCSU_Analog_Parts,...等。
点击库管理器中的File-->New-->Library..., 将打开New Library 对话窗口, 现创建一个新库取名为IClab1。
见图5。
图5. 创建一个自定义元件库点击OK弹出关联工艺库对话框（图6），选择Attach to an existing techfile。
