PROTEL DXP创建原理图器件详细教程（图解）介绍了使用PROT EL D X P的库编辑器创建原理图器件和PCB封装。
这个指南假设你能理解如何在原理图及PCB环境中工作并且具有摆放及编辑器件的能力。
你可以在Altiu mEx a mples utorials路径中找到指南中的例子中使用到的器件及库。
在指南中，我们将要介绍到以下的主题：∙ ∙ ∙ 创建一个新的库创建含有一个部件及多个部件的原理图元件用原理图库编辑器报告检查器件创建原理图元件PROT EL D X P中提供的原理图库编辑器可以用来创建，修改原理图元件以及管理元件库。
这个编辑器与原理图编辑器类似，使用同样的图形对象，比原理图编辑器多了引脚摆放工具。
原理图元件可以由一个独立的部分或者几个同时装入一个指定PCB封装的部分组成，这些封装存储在PCB库或者集成库中。
可以使用原理图库中的拷贝及粘贴功能在一个打开的原理图库中创建新的元件，也可以用编辑器中的画图工具。
原理图库原理图库作为重要的部分被包含在存储于AltiumL ibrary文件夹中的集成库内。
要在集成库外创建原理图库，打开这个集成库，选择“YE S”释放出源库，接下来就可以进行编辑。
要了解更多的集成库信息，参阅集成库指南。
你也可以从一个打开的项目中的原理图文件创建所有用到的元件的库，使用D esign»M ak e Project Library命令。
创建新的原理图库在我们开始创建新的元件前，先生成一个新的原理图库以用来存放元件。
通过以下的步骤来完成建立一个新的原理图库。
1.选择File»N ew»Sche matic Library命令。
一个新的被命名为Sc hlib1.SchLib的原理图库被创建，一个空的图纸在设计窗口中打开，新的元件命名为Co mp onent_1。
2.选择File»Sav e As命令，将库文件更名为Sche maticCom pone nts.SchLib，打开将要存储库的文件夹，将文件更名为以“.SchLib”为扩展名的文件然后存储。

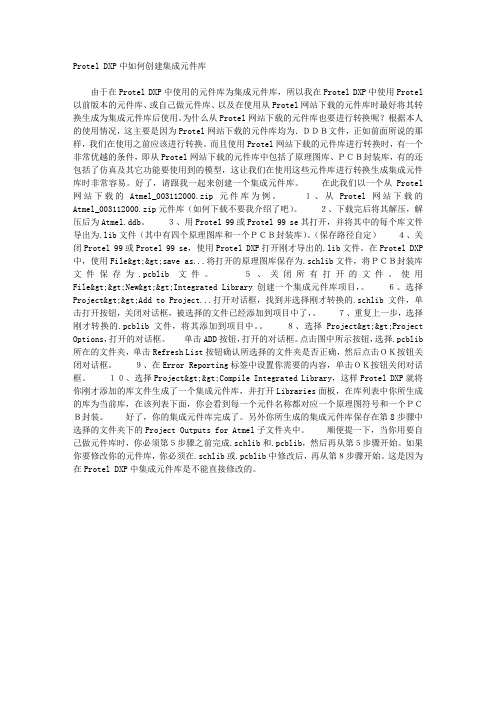

Protel DXP中如何创建集成元件库由于在Protel DXP中使用的元件库为集成元件库，所以我在Protel DXP中使用Protel 以前版本的元件库、或自己做元件库、以及在使用从Protel网站下载的元件库时最好将其转换生成为集成元件库后使用。
为什么从Protel网站下载的元件库也要进行转换呢？根据本人的使用情况，这主要是因为Protel网站下载的元件库均为．ＤＤＢ文件，正如前面所说的那样，我们在使用之前应该进行转换。
而且使用Protel网站下载的元件库进行转换时，有一个非常优越的条件，即从Protel网站下载的元件库中包括了原理图库、ＰＣＢ封装库，有的还包括了仿真及其它功能要使用到的模型，这让我们在使用这些元件库进行转换生成集成元件库时非常容易。
好了，请跟我一起来创建一个集成元件库。
在此我们以一个从Protel 网站下载的Atmel_003112000.zip元件库为例。
１、从Protel网站下载的Atmel_003112000.zip元件库（如何下载不要我介绍了吧）。
２、下载完后将其解压，解压后为Atmel.ddb。
３、用Protel 99或Protel 99 se其打开，并将其中的每个库文件导出为.lib文件（其中有四个原理图库和一个ＰＣＢ封装库）。
（保存路径自定）４、关闭Protel 99或Protel 99 se，使用Protel DXP打开刚才导出的.lib文件。
在Protel DXP 中，使用File>>save as...将打开的原理图库保存为.schlib文件，将ＰＣＢ封装库文件保存为.pcblib文件。
５、关闭所有打开的文件。
使用File>>New>>Integrated Library创建一个集成元件库项目，。
６、选择Project>>Add to Project...打开对话框，找到并选择刚才转换的.schlib文件，单击打开按钮，关闭对话框，被选择的文件已经添加到项目中了，。
Protel 99原理图库元件和PCB库元件的创建与管理摘要：CAD技术的应用，大大推动了电子、微电子技术的进步，技术的进步和市场竞争，又导致了CAD技术的不断完善，构成了计算机应用技术的一个重要分支。
EDA是继CAD 之后的新一代计算机设计系统，是电子领域基于性能更强，环境更为完善的操作设计系统。
本文着重介绍Protel99软件的体系结构，特点及现存问题；并用这一软件进行原理图库元件和PCB库元件的创建与管理的制作。
其中绘制了以常见典型插接件、固态继电器和CPU插座为例的3个原理图库元件以及相应PCB库元件的封装形式；介绍了属性设置对话框中各参数的含义；并生成相应的报告文件。
关键词：Protel99 ; 绘图; 库元件; 封装Protel 99 principles component of picture library and PCB storehouse components establishment with managedAbstract:The application of CAD technology, has pushed forward the advance of electron, microelectric technique greatly , The progress of technology competes with market, has caused the constant perfection of CAD technology again, Have formed an important branch of application technology of the computer. EDA is that the computer of new generation following CAD designs the system, stronger because of performance in an electronic field , Design the system in operation with more perfect environment. Introducing the system structure of Protel 99 software emphatically, the characteristic and extant question; And carry on establishment of the component of picture library of principle and PCB storehouse component and making of management with this software. Have drawn 3 principles component of picture library and encapsulations form of corresponding PCB storehouse component taking often see the model inserted and connect one, the solid state relay and CPU socketting as example among them ; Have recommended attribute to be set up and talk the meaning of every parameter in the flame ; And produce corresponding reporting the file .The keyword:Protel99 ; Drawing; Storehouse component ; Encapsulation一、引言Protel99是 Protel Technoloy公司1999年4月推出的全新EDA软件.它不仅是以往版本的升级,更主要的是它融合了目前许多先进的新技术和新成果而使其功能和品质有了质的飞跃。
自制proteldxp集成元件库一（一）、直接由工程生成例现有一工程文件zhsx.Prjpcb，其中包括了原理图文件和PCB文件。
可以将这个工程文件中的所有元器件生成一个集成元件库。
打开原理图文件或者PCB文件。
在design菜单中选择make integrated library。
由于同一种元器件在电路中可能会重复出现多次，因此会弹出下面的对话框。
有三种选择，仅处理第一个实例而忽略其它，处理所有元器件并且用唯一的名字命名，中断库文件生成。
一般选择第一种，并且勾画选项“记住选择不再提示”。
这样在zhsx这个工程文件所在的文件夹中就会生成一个包含zhsx中所有元器件原理图和封装的集成元件库。
但是实际情况并不是这样。
有时会出现生成的集成元件库不完全，例如只有原理图而没有封转形式。
因此可以采用第二种方法，第二种方法还是比较保险的。
（二）、由现有文件中提取出原理图库文件和PCB库文件再生成集成元件库还是用工程文件zhsx.Prjpcb举例。
1、打开原理图文件，在design菜单中选择make schematic library。
系统同样会提示如下对话框。
还是选择第一种。
这样就在zhsx所在的文件夹中生成了原理图库文件zhsx.schlib。
它包含zhsx中的所有元器件的原理图。
2、打开PCB文件。
在design菜单中选择make pcb library。
系统同样会提示如下对话框。
还是选择第一种。
这样就在zhsx所在的文件夹中生成了原理图库文件zhsx.pcblib。
它包含zhsx中的所有元器件的原理图。
3、关闭zhsx工程文件。
在菜单中选择File—new—project—integrated library生成一个集成元件库。
菜单File—save project弹出对话框，选择集成元件库的名字和地址。
成的zhsx.schlib和zhsx.pcblib添加到项目中。
5、菜单project—project options。
如何在现有的库文件的基础上建立自己新的集成元件库。
方法就是，在原有库文件的基础上修改得到原理图库文件和pcb库文件，再将两者合为集成元件库。
以protel dxp 自带元件库中没有的pl2303为例。
1、启动protel dxp，在菜单中点击file—new—library--schematic library。
新建一个原理图库文件。
点击菜单file—save，为原理图库文件取个名字，例如changyong3.schlib。
2、Pl2303的封装为sop28。
Pl2303的原理图可以在一个28脚的芯片基础上修改。
可以在atmel microcontroller 8-bit avr.intlib中找到28脚芯片。
菜单file—open，在对话框中从protel dxp的安装目录中找到library 文件夹下的atmel，并选中集成元件库tmel microcontroller 8-bit avr.schlib点击打开。
这时弹出对话框。
由于是集成文件库，打开该文件时需要释放。
选择对话框中最左侧的释放/提取资源。
释放后在library文件夹下回生成一个新的文件夹miscellaneous devices。
avr.schlib.schlib。
双击该文件。
点击面板左下角的schlibrary选项。
找到其中一个28脚的芯片。
4、选中一个28脚芯片后，点击菜单tool—copy component这时会弹出一个对话框，选择元件的目的地，即chagnyong3.schlib。
点击ok5、点击最左下角的project，回到project节目，选中changyong3.schlib。
再点击最左下角的schlibrary，就可以看到原理图库中已经有了一个28脚的芯片。
点击edit，对元件命名为pl2303。
在工作区对这个28脚的各管脚进行修改，使其符合要求。
这样这个原理图库就做好了。
6、新建pcb库文件。
菜单file—new—library—pcblibrary。
创建原理图元件库尽管Protel99se软件自带了许多不同种类、不同型号的元件，但是随着电子技术的发展，某些新型电子器件（如A TMEGA8单片机）及非标元件（如各种类型的继电器），在Protel99se软件自带的元件库中是找不到的。
要使用这些元器件，就必须实现自行创建。
下面介绍创建原理图元件库的方法，同时介绍如何将Protel99se软件自带元件库中的元件拷贝到自己的元件库中，以及如何自行绘制元件。
对于相应元件封装库的创建，我们将在下一节中讲述。
一、启动原理图元件编辑器，并创建“通用元件．ddb”原理图元件库。
1．如图5．1所示，依次单击Protel99se主窗口的File（文件）/New（新建）菜单。
图5．12．执行上述命令后，弹出图5．2 “新建设计数据库”对话框。
图5．2 新建设计数据对话框3．将Database File Name文本框中的文件名更改为“通用元件．ddb”，如图5．3。
图5．34．点击图5．3中的（浏览）按钮，弹出图5．4保存文件对话框。
5．点击“保存在（I）：”下拉列表框中的按钮，将文件存储路径更改为/Program File/Design Explorer99SE/Library/Sch，图5．5。
图5．56．点击按钮，就可一把“通用元件．ddb”保存在Sch文件夹中，如图5．6。
图5．6注意：将自行创建的元件库保存在Sch文件夹中的主要目的是：使自行创建的元件库与Protel99se本身的元件库具有同等地位，7．点击按钮，弹出图5．7窗口。
8．双击图标，打开“通用元件．ddb”数据库文件夹，如图5．8。
图5．89．依次单击图5．8中的File/New菜单，弹出“选择文件类型”对话框，如图5．9。
图5．9 选择文件类型10．双击图标，启动原理图元件编辑器，如图5．10。
图5．1011．先将原理图库文件名改为“通用元件．lib”，然后双击图标，弹出图5．11所示编辑原理图元件窗口。
