原理图元件库的设计步骤一. 了解欲绘制的原理图元件的结构1. 该单片机实际包含40只引脚,图中只出现了38只,有两只引脚被隐藏,即电源VCC(Pin40和GND(Pin20。
2. 电气符号包含了引脚名和引脚编号两种基本信息。
3. 部分引脚包含引脚电气类型信息(第12脚、第13脚、第32至第39脚。
4. 除了第18脚和第19脚垂直放置,其余水平放置。
由于VCC及GND隐藏,所以放置方式可以任意。
5. 一些引脚的名称带有上划线及斜线,应正确标识。
二. 新建集成元件库及电气符号库1. 在D盘新建一个文件夹D:/student2. 建立一个工程文件,选择File/New/Project/IntegratedLibrary,如:Dong自制元件库.LibPkg3. 新建一个电气符号库,选择File/New/Library/SchematicLibrary,如:Dong自制元件库.SchLib4. 追加原理图元件在左侧的SCH Library标签中,点击库元件列表框(第一个窗口下的Add(追加按钮,弹出New Component Name对话框,追加一个原理图元件,输入8051并确认,8051随即被添加到元件列表框中。
三. 绘制原理图元件1. 绘制矩形元件体矩形框的左上角定位在原点,则矩形框的右下脚应位于(130,-250。
注意:图纸设置中各Grids都设为10mil。
2. 放置引脚(1P0.0~P0.7的放置及属性设置单击实用工具面板的引脚放置工具图标,并按Tab键,系统弹出【引脚属性】对话框:【Display Name显示名称】文本框中输入“P0.0”;【Designator标识符】文本框中输入“39”;【Electrical Type电气类型】文本框中选择“IO”;在【Symbols符号】选项组的【Inside内部】文本框中选择Open Collector;【Graphical图形】选项组的【Length长度】文本框设置为30(默认单位为mil。
ORCAD常用元件库列表1' AMPLIFIER.OLB共182个零件,存放模拟放大器IC,如CA3280,TL027C,EL4093等。
2' ARITHMETIC.OLB共182个零件,存放逻辑运算IC,如TC4032B,74LS85等。
3' ATOD.OLB共618个零件,存放A/D转换IC,如ADC0804,TC7109等。
4' BUS DRIVERTRANSCEIVER.OLB共632个零件,存放汇流排驱动IC,如74LS244,74LS373等数字IC。
5' CAPSYM.OLB共35个零件,存放电源,地,输入输出口,标题栏等。
6' CONNECTOR.OLB共816个零件,存放连接器,如4 HEADER,CON AT62,RCA JACK等。
7' COUNTER.OLB共182个零件,存放计数器IC,如74LS90,CD4040B。
8' DISCRETE.OLB共872个零件,存放分立式元件,如电阻,电容,电感,开关,变压器等常用零件。
9' DRAM.OLB共623个零件,存放动态存储器,如TMS44C256,MN41100-10等。
10' ELECTRO MECHANICAL.OLB共6个零件,存放马达,断路器等电机类元件。
11' FIFO.OLB共177个零件,存放先进先出资料暂存器,如40105,SN74LS232。
12' FILTRE.OLB共80个零件,存放滤波器类元件,如MAX270,LTC1065等。
13' FPGA.OLB存放可编程逻辑器件,如XC6216/LCC。
14' GATE.OLB共691个零件,存放逻辑门(含CMOS和TLL)。
15' LATCH.OLB共305个零件,存放锁存器,如4013,74LS73,74LS76等。
16' LINE DRIVER RECEIVER.OLB共380个零件,存放线控驱动与接收器。
实验二 创建原理图元件库及制作原理图库元件一、实验目的1、学会创建原理图元件库,熟悉原理图库元件编辑器的基本操作方法。
2、熟悉和掌握原理图库元件编辑器中库元件管理器的使用方法。
3、熟悉和掌握绘图工具栏中各种绘图工具的使用。
4、熟悉和掌握绘制原理图库元件的方法和步骤。
二、实验内容1、在实验一所建立的“你的学号你的姓名.DDB”设计数据库中接着新建一个原理图元件库文件,文件名为:“实验二.LIB”。
2、在“实验二.LIB”中新建第一个原理图库元件,元件名称为AT89S2051,该元件是Atmel公司生产的51内核20引脚的单片机,其管脚名称及排列如图2-1所示。
图2-1 AT89S2051的管脚排列图3、在“实验二.LIB”中新建第二个原理图库元件,元件名为:DPY_7-SEG_DP,其管脚名称及排列如图2-2所示。
该元件是7段LED数码管。
图2-2 7段LED数码管的管脚排列图三、实验步骤1、打开自己的设计数据库文件。
首先,打开你自己的实验文件夹。
然后,双击你自己的DDB设计数据库文件,打开设计数据库。
如图2-3所示。
(a) (b)(c)图2-3 打开设计数据库步骤2、建立原理图库文件。
单击【File】→【New…】菜单或在设计管理器中先单击“Documents”文件夹,然后在打开的列表工作区的空白处单击鼠标右键,在弹出的快捷菜单中选择【New…】菜单。
弹出新建文档对话框。
选择图标 ,即“Schematic Library Document”文件类型,然后单击“OK”按钮。
即新建一个原理图库文件,如图2-4所示。
默认的文件名是Schlib1.Lib。
图2-4 新建原理图库文件3、文件改名,将“Schlib1.Lib”改为“实验二.Lib”。
具体操作步骤如下。
首先,将鼠标放在工作区域上方的“Schlib1.Lib”标签上,然后单击鼠标右键,在弹出的快捷菜单中选择【Close】菜单,在弹出的“Confirm”对话框中,单击“Yes”按钮,保存改变。
1.简述创建原理图元件库的步骤答:创建一个新的原理图库文件,新建一个元件绘制元件外形,添加引脚,设置元件属性2.简述protel DXP的文档分类及文件管理机制答: 1.PCB项目文档(*.PrjPcb)PCB文档(*.pcbdoc或.pcb)原理图文档(*.schdoc或.sch)原理图库文档(*.schlib或*.lib)PCB封装库文档(*.pcblib 或*.lib)网络列表(*.net)混合信号仿真文件(*.mdl或*.nsx)CAM文件(*.cam)输出报表(*.rep)2.FPGA项目文档(*.PrjFpg) VHDL文档VHDL库文档3.原理图绘制过程答:1.建立工程,添加原理图文件2.设置图纸尺寸和版面及工作环境3.加载元件库4.放置元件,编辑元件属性5.连接电路6.生成网络表存盘4. Line和wire的区别答:Line画线没有电气连接属性,wire画的线有电气属性,相当于导线Line起说明作用,可以放置在任何地方,wire起连接作用,只能放在导线上或元件引脚末端5. 简述net lable与text string的区别答:网络标签用来为电气对象分配网络名称,在没有实际连线的情况下可以通过用来将多个信号线连接起来,它只能放在导线上或元件引脚末端.文本字符串不具有电气特性,可以放置到任何地方,起说明作用6. 简述下一层原理图的用途及绘制方法,并简述其中一种方法的绘制过程答:用途及绘制方法:设计比较复杂的电路自顶向下的层次电路设计自底向上的层次电路设计自顶向下:1.先设计包含子图符号的父图2.由父图中各个子图创建与之相应的子图过程:创建PCB设计项目创建父图文档由子图符号创建子图自底向上:1.先设计各功能子图2.再创建空的父图3.最后根据各个子图在空的父图中放置子图4.相应的子图符号过程:创建PCB设计项目创建功能子图设计父图7. 网络表有几种生成方法?最常用的是哪几种?答:原理图生成PCB文档生成直接编辑最常用的:原理图生成8. 举例说明网络表的格式,包括元件生成和网络定义答:元件声明网络定义【元件声明开始(网络定义开始R1 元件标识(Designatoer)Vc 网络名称VR5 元件封装(Footprint)C4—2元件标识—引脚33K 元件标注(comment))网络定义结束】元件声明结束9. 元件封装分几类?含义答:针脚式:焊点导孔贯穿整个线路板,其焊盘的板层属性是多层表面粘贴式:焊盘只限于表面板层,焊盘的属性是顶层或底层元件封装是指实际的电子元器件或集成电路的外形尺寸,管脚的直径及管脚的距离等,它使元件引脚和印制电路板上的焊盘一致。

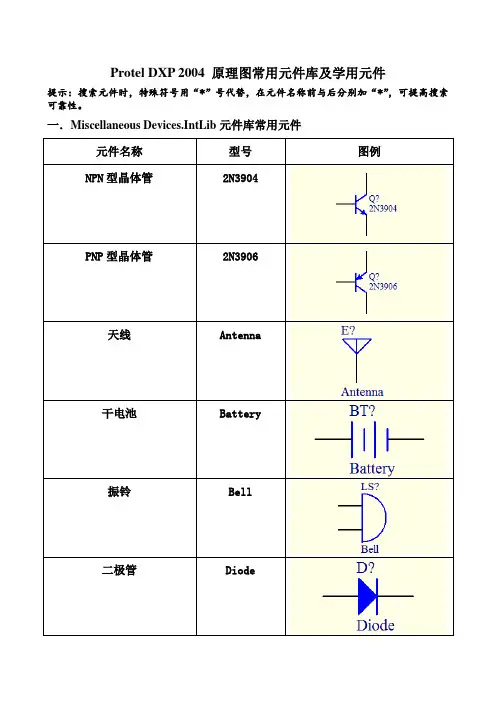

Protel DXP 2004 原理图常用元件库及学用元件提示:搜索元件时,特殊符号用“*”号代替,在元件名称前与后分别加“*”,可提高搜索可靠性。
一.Miscellaneous Devices.IntLib元件库常用元件元件名称型号图例NPN型晶体管2N3904PNP型晶体管2N3906天线Antenna干电池Battery振铃Bell二极管Diode蜂鸣器Buzzer电容(无极性)Cap穿心电容器Cap Feed 电容(有极性)Cap Pol2 麦克风Mic1可调电容Cap Var电路熔断器CircuitBreaker肖特基二极管 D Schottky 变容二极管 D Varactor 齐纳二极管 D Zener隧道二极管 D Tunnel1 保险管Fuse 1铁芯电感Inductor Iron 可调电感Inductor Adj电感(空心线圈)Inductor 保险丝Fuse 2热保险Fuse Thermal跳线Jumper结型N沟道场效应管JFET-N结型P沟道场效应管JFET-P耗尽型N沟道MOS管MOSFET-N耗尽型P沟道MOS管MOSFET-P 整流电桥Bridge1发光二极管LED0灯Lamp电阻Res2电机Motor 红外接收管Photo Sen扬声器Speaker 增强型N沟道MOS管MOSFET-2GN 增强型P沟道MOS管MOSFET-2GPMOSFET-N3 增强型N沟道MOS管(衬底有引出线)MOSFET-N4 耗尽型N沟道MOS管(衬底有引出线)增强型P沟道MOS管MOSFET-P3 (衬底有引出线)NPN型光电二极管Photo PNP步进电机Motor Step伺服电机Motor Servo 晶闸管输出光电耦合器Opto TRIAC 晶体管输出光电耦合器Optoisolator1Optoisolator2 晶体管输出光电耦合器(基极引出)运算放大器Op Amp带磁芯变压器Trans Cup1继电器Relay继电器(双刀单掷)Relay-DPST 继电器(单刀单掷)Relay-SPST 变压器Trans 双刀单掷开关SW-DPST压敏电阻Res Varistor 按键SW-PB可调电阻Res Adj2 单向晶闸管SCR单刀单掷开关SW-SPST 单刀双掷开关SW-SPDT 晶体振荡器XTAL 三端稳压器Volt Reg 双向晶闸管Triac4位拨动开关SW DIP-4D/A转换器DAC-8A/D转换器ADC-8带小数点7段数码管Dpy Amber-CA带小数点16段数码管Dpy 16-Seg溢出数码管Dpy Overflow一.其他元件库常用元件所在元件库型号图例P80C31SBPNPhilips Microcontroller8-bit.IntLibPhilips MicrocontrollerP80C52SFPN 8-bit.IntLibP87C52SFPN Philips Microcontroller8-bit.IntLibMC6805R3P Motorla Microcessor8-bit.IntLibMotorla MicrocessorMC68705R5S 8-bit.IntLibPIC16C54A-04E/P Microchip Microcontroller8-bit PIC16 1.IntLibDM74LS248M NSC Interface DisplayDriver.IntLibDM74LS48N NSC Interface DisplayDriver.IntLibDM7446An NSC Interface DisplayDriver.IntLibNSC Logic Trgister.IntLib DM54LS164JADC0809NTI Converter Analog toDigital.IntLibTI Converter Analog toTLC1225AIJ Digital.IntLibNSC Converter Analog toDAC1220LCJ Digital.IntLibNSC Converter Analog toDAC0832LCJ Digital.IntLibTI Audio Sound Generator.IntLib SN76494AN TI Menory EEPROM.IntLib TMS29F256J TI Menory EEPROM.IntLib TMS29F010NTL0809N TI Converter Analog toDigital.IntLibDAC1020LCN NEC Converter Digital toAnalog.IntLibTI Logic Flip-Flop.IntLib SN74HC78D TI Logic Flip-Flop.IntLib SN74AS175AN TI Logic Register.IntLib SN74S194NTI Logic Gate 1.IntLib SN74ALS00ADTI Logic Gate 1.IntLib SN74ALS08N TI Logic Gate 1.IntLib SN74ALS28AN TI Logic Gate 1.IntLib SN74ALS38AN TI Logic Gate 1.IntLib SN74ALS04BN TI Logic Gate 1.IntLib SN74ALS20AN TI Logic Gate 1.IntLib SN74ALS32N TI Logic Gate 1.IntLib SN74ALS86N TI Memory EPROM.IntLib SMJ27C128j TI Memory EPROM.IntLib TMS27C256J TI Memory EPROM.IntLib TMS27C512N TI Memory Dynamic RAM.IntLib SMJ4C1024JDTI Converter Digital toTMS4C1024N Analog.IntLibTLC7524CN TI Converter Digital toAnalog.IntLibTI Converter Digital toTLC1540IJ Analog.IntLibTLC1225AIN TI Converter Analog toDigital.IntLibTI Analog Timer CirCuit.IntLib NE555JG TI OperationalLM324AJ Amplifier.IntLibLM393AH TI OperationalAmplifier.IntLibLM358AJG TI OperationalAmplifier.IntLib。
原理图元件库1.在查找元件时,为了增加找到原理图元件的机会,在输⼊的元件名称中,最好使⽤通配符 * 。
2.在字符串查找过程中,系统要寻找所有第⼀个字母为A的字符串的元件,应该输⼊ A* 。
3.在查找元件时,可执⾏菜单命令⼯具/查找元件或点击元件库⽂件⾯板上的【查找】按钮。
4.新建原理图元件必须在原理图库⽂件编辑器中进⾏。
5.制作⼀个原理图元器件⾸先要创建元件库。
6.在原理图库⽂件编辑环境下,“SCH Library”⾯板的功能是浏览元件库的元件。
7.在⾃⼰建的原理图元件库⽂件中,要绘制⼀个新的元件符号,应执⾏Tools/New Component(⼯具/新元件)菜单命令或单击“SCH Library”⾯板上的 Add(追加)按钮。
8.启动元件库编辑器有两种⽅法,⼀种⽅法是打开已有元件库,另⼀种⽅法是创建⼀个新的元件库。
9.原理图元件库编辑器⼯作区的中⼼有⼀个⼗字坐标轴,将⼯作区划分为4个象限,⼀般在第四象限绘制原理图元件。
10.原理图元件库编辑器⼯作区的中⼼位置坐标为(0,0)。
11.通过原理图元件库编辑器的制作⼯具来绘制和修改⼀个元件图形。
12.在原理图元件编辑环境中,“SCH Library”⾯板上包括“元件”区、“别名”区、“引脚”区和“模型”区。
13.“Libraries(库⽂件)”⾯板上提供了元件库(Libraries)、查找(Search)和放置(Place) 三个⼯具按钮。
14.原理图元件库编辑管理器中除了主⼯具栏,还提供了绘制图形⼯具栏和 IEEE ⼯具栏。
15.元件库编辑器⾥可以产⽣元件报表、元件库报表和元件规则检查表。
16.在绘制直线时,可利⽤空格键切换直线的转⾓。
17.在绘制椭圆弧时第⼀次单击⿏标左键确定的是椭圆弧的圆⼼位置。
18.原理图元件由两部分组成:外形和引脚。
19.制作元器件时,为了画图形实体的外形,捕获⽹格的值可以按照需要改动,但是在放置引脚之前,⼀定要改回 10 。
实验日期_______ 班级_______ 指导老师________姓名_______ 学号_______ 得分________实验十四创建原理图元件库一、实验目的1、掌握Altium Designer 21元件库编辑器的功能和基本操作;2、掌握用元件库编辑器来制作电路元器件;二、实验内容(一)绘制74LS160,元件封装设置为DIP16。
其中1-7引脚、9引脚、10引脚为输入引脚;11-15引脚为输出引脚;8脚为地,隐藏;16脚为电源,隐藏。
1、新建文件夹“实验十四”;2、执行File—New—Library—Schematic Library,启动原理图库文件编辑器,并创建一个新的原理图库文件,命名为“实验十四Lib.SchLib”;如图14-1所示。
图14-13、执行Tools—Document Options,在弹出的库编辑器工作区对话框中进行工作区参数设置,将可视网格(visible grid)和捕获网格(snap grid)都设置为10mil;4、新建元器件。
点击菜单Tools→New Component,弹出新器件对话框,将原理图符号重新命名为74LS160。
如图14-2所示.图14-25、单击菜单Place—Rectangle,在第四象限画一大小为50mil×110mil的矩形框,双击矩形框边框线,弹出一对话框,将Border Width 改为“Small”。
如图14-3所示。
图14-36、放置引脚。
单击菜单Place→Pin,放置时按下Tab键,弹出修改管脚属性对话框,如图14-4所示。
在图中修改Display Name、Designator和Electrical Type属性。
引脚放置完成后的元件如图14-5所示。
注意:一定要保证具有电气特性的一端(即带有“x”的一端)朝外,这可以通过按空格键旋转来实现.*Display Name:用于设置库元件引脚的名称。
对于上面有“—”的管脚,输入名称时,可以通过在每个字符后加“\”来实现。
创建原理图元件库及新原理图元件创建原理图元件库及新原理图元件实验预习:课本8.1、8.2、8.3⼀、元件库的类型集成元件库:包含元件的原理图模型、PCB封装模型、3D模型等多种模型。
原理图元件库:只包含元件的原理图模型。
PCB封装元件库:只包含元件的PCB封装模型。
集成元件库的⽂件后缀为:.IntLib原理图元件库的⽂件后缀为:.SchLibPCB封装元件库⽂件后缀为:.PcbLib⼆、创建原理图元件库及新原理图元件的含义与作⽤所谓创建原理图元件库及新原理图元件是指创建⼀个新的原理图元件库,并在其中建⽴新的原理图元件,作⽤是可以提供现有元件库中没有的元件。
三、本次实验的任务创建⼀个原理图元件库,在其中建⽴如下两个原理图元件:LM741 X25045四、创建原理图元件库及新原理图元件的⽅法1)创建⼀个原理图元件库⽂件:选择菜单命令“File ->New->Library->Schematic Library”2)保存⽂件,保存时取⽂件名为:学号+姓名,后缀.SchLib不要改动。
3)熟悉原理图元件库的编辑环境(参考书本352页,图8-2)注:⾯板区默认情况下是打开的,如未打开,可⽤菜单命令“View ->Workspace Panels->SCH->SCH Library”将其打开;创建原理图元件库⽂件后,会⾃动创建⼀个元件,在⾯板区中显⽰为Component_1。
4)绘制元件原理图符号的轮廓(参考8.3.2节,P362)选择菜单命令“Place->Rectangle”绘制元件的矩形轮廓。
5)绘制元件引脚(参考8.3.3节,P362)选择菜单命令“Place->Pin”绘制元件的引脚。
双击引脚,打开引脚属性对话框(如下图),设置引脚属性,主要包括:a)Dsiplay Name——显⽰名称b)Designator——序号c)Dsiplay Name——显⽰名称d)Electrical Type——电器类型e)Symbols——符号注:在Dsiplay Name栏输⼊引脚名时,在字母后⾯输⼊“\”表⽰在字母上加横线,例如输⼊W\P\,则引脚名显⽰为,如下图所⽰。
Proteus原理图元器件库详细说明Device.lib 包括电阻、电容、二极管、三极管和PCB的连接器符号ACTIVE.LIB 包括虚拟仪器和有源器件DIODE.LIB 包括二极管和整流桥DISPLAY.LIB 包括LCD、LEDBIPOLAR.LIB 包括三极管FET.LIB 包括场效应管ASIMMDLS.LIB 包括模拟元器件VALVES .LIB 包括电子管ANALOG.LIB 包括电源调节器、运放和数据采样IC CAPACITORS.LIB 包括电容COMS.LIB 包括 4000系列ECL.LIB 包括ECL10000系列MICRO.LIB 包括通用微处理器OPAMP.LIB 包括运算放大器RESISTORS.LIB 包括电阻FAIRCHLD .LIB 包括FAIRCHLD 半导体公司的分立器件LINTEC.LIB 包括 LINTEC公司的运算放大器NATDAC.LIB 包括国家半导体公司的数字采样器件NATOA.LIB 包括国家半导体公司的运算放大器TECOOR.LIB 包括TECOOR公司的 SCR 和TRIACTEXOAC.LIB 包括德州仪器公司的运算放大器和比较器ZETEX .LIB 包括ZETEX 公司的分立器件也许部分因版本回有所不同,这是 PROTEUS 6.7的版本。
Proteus 仿真库简介元件名称中文名说明 7407 驱动门 1N914 二极管 74Ls00 与非门 74LS04 非门 74LS08 与门 74LS390 TTL 双十进制计数器 7SEG 4针BCD-LED 输出从0-9 对应于4根线的BCD码 7SEG 3-8译码器电路BCD-7SEG[size=+0]转换电路 ALTERNATOR 交流发电机 AMMETER-MILLI mA安培计 AND 与门 BATTERY 电池/电池组 BUS 总线 CAP 电容 CAPACITOR 电容器 CLOCK 时钟信号源 CRYSTAL 晶振 D-FLIPFLOP D触发器 FUSE 保险丝 GROUND 地 LAMP 灯 LED-RED 红色发光二极管 LM016L 2行16列液晶可显示2行16列英文字符,有8位数据总线D0-D7,RS,R/W,EN三个控制端口(共14线),工作电压为5V。
1.在查找元件时,为了增加找到原理图元件的机会,在输入的元件名称中,最好使用通配符 * 。
2.在字符串查找过程中,系统要寻找所有第一个字母为A的字符串的元件,应该输入 A* 。
3.在查找元件时,可执行菜单命令工具/查找元件或点击元件库文件面板上的【查找】按钮。
4.新建原理图元件必须在原理图库文件编辑器中进行。
5.制作一个原理图元器件首先要创建元件库。
6.在原理图库文件编辑环境下,“SCH Library”面板的功能是浏览元件库的元件。
7.在自己建的原理图元件库文件中,要绘制一个新的元件符号,应执行Tools/New Component(工具/新元件)菜单命令或单击“SCH Library”面板上的 Add(追加)按钮。
8.启动元件库编辑器有两种方法,一种方法是打开已有元件库,另一种方法是创建一个新的元件库。
9.原理图元件库编辑器工作区的中心有一个十字坐标轴,将工作区划分为4个象限,一般在第四象限绘制原理图元件。
10.原理图元件库编辑器工作区的中心位置坐标为(0,0)。
11.通过原理图元件库编辑器的制作工具来绘制和修改一个元件图形。
12.在原理图元件编辑环境中,“SCH Library”面板上包括“元件”区、“别名”区、“引脚”区和“模型”区。
13.“Libraries(库文件)”面板上提供了元件库(Libraries)、查找(Search)和放置(Place) 三个工具按钮。
14.原理图元件库编辑管理器中除了主工具栏,还提供了绘制图形工具栏和 IEEE 工具栏。
15.元件库编辑器里可以产生元件报表、元件库报表和元件规则检查表。
16.在绘制直线时,可利用空格键切换直线的转角。
17.在绘制椭圆弧时第一次单击鼠标左键确定的是椭圆弧的圆心位置。
18.原理图元件由两部分组成:外形和引脚。
19.制作元器件时,为了画图形实体的外形,捕获网格的值可以按照需要改动,但是在放置引脚之前,一定要改回 10 。
20.元件名称是为外形和引脚功能相同的元件取的一个通用名称。
21.当元器件绘制完成后,在原理图元件库编辑管理器中单击“元件”区的“编辑”按钮可设置元件属性。
22.制作元器件符号时,要更改第一个元件名称必须选工具菜单中的重新命名元件进行修改;要增加一个制作元件直接按【追加】按钮再修改名称。
23.在放置VCC和GND引脚时,在【电气特性】选项中应选择“Power”。
24.若放置与非门74LS00如图01所示功能单元,则在属性对话框中,Designator输入 U1 ;Part为 4 。
图0125.当要查看自带库中元器件信息,在打开该元件库后,在弹出的对话框上应选择抽取源按钮,调用该库。
26.新元件的制作除了直接绘制新元件外,还可通过修改已有元件来制作新元件。
27.管脚只有一端具有电气特性,与光标相连的一端具有电气特性,离开元件外形放置,使不具电气特性的一端,将其与元件外形相连。
28.在绘制原理图元件符号时,如引脚中要求有反相标志,则该标志的绘制应在引脚属性对话框中的【Outside Edge】选项中选择“Dot”参数。
29.在绘制原理图元件符号时,如引脚中要求有时钟标志,则该标志的绘制应在引脚属性对话框中的【Inside Edge】选项中选择“Clock”参数。
30.在元件引脚参数设置时,若用户需要输入字母上带一横的字符时,可以用*\ 来实现。
31.欲绘制一个共有6个功能单元的元件,当绘制第2单元时,应执行的命令是工具/创建子件(Tools/New Part)或单击绘图工具图标。
32.某元件属于复合元件中的哪一个单元时在元件属性的 Part 项中体现。
33.集成库文件的扩展名为 .IntLib ,原理图库文件的扩展名为 .SchLib 。
34.Protel的元件库文件存放在主安装目录下的 Library 子目录中。
35.( F )在利用查找功能搜索元件时,搜索范围应设定为“可用元件库”来加快寻找的速度。
36.( T )在查找元件过程中,输入的元件名称时,最好使用通配符*来增加找到原理图元件的机会。
37.( T )一个原理图元器件库文件中可以包含多个库元件。
38.( T )Protel DXP以元件库的形式管理各种原理图元件,因此新建原理图元件之前必须首先创建原理图库文件。
39.( F )原理图元件库编辑器界面的编辑区内有一个直角坐标系,用户一般在第一象限进行元件的编辑工作。
40.( T )原理图元件库编辑器的启动和其它编辑器的启动完全相同。
41.( T )Protel DXP中提供的绘图工具命令并不具有电气特性。
42.( F )原理图设计时,可以使用绘图工具绘制元器件符号。
43.( F )元件序号是从零开始的。
44.( F )原理图元件外形的形状、大小会影响原理图的正确性。
45.( F )在自制原理图元件时,一个编辑画面上可以绘制多个元器件符号。
46.( F )Auto Pan Off功能表示取消重复/恢复操作。
47.( F )自制的原理图元件的引脚无法加入电气特性。
48.( T )元件引脚的长度是可以设置的。
49.( F )元件命名不同,元件图形也不一样。
50.( F )元件引脚的名称、序号与元件边框的距离是系统设定,不能更改的。
51.( F )在原理图元件符号绘制中,元件引脚是可以任意放置的。
52.( F )在原理图中放置自制的元件,则不需加载元件库。
53.( T )绘制相似的元件可以通过复制元件图形,并进行编辑、修改的方法进行。
54.( T )元件管脚是元件的核心部分,原理图元件的每一个管脚都要和实际元件的管脚相对应。
55.( T )原理图元件管脚序号是必须有的,而且不同的管脚要有不同的序号。
56.( F )原理图元件管脚名称用来提示管脚的功能,管脚名称不能是空的。
57.( T )元器件只有引脚的顶端具有电气特性,引脚的其他部分是没有电气特性的。
58.( T )原理图中的元件引脚属性是可以进行编辑修改的。
59.( T )复合元件的编辑是在不同的编辑区里面完成的。
60.( F )在多单元器件中,新建单元电路的方法是执行菜单:工具/新元件。
61.( T )元器件隐藏引脚,在原理图上自动与此处设置的同名网络连接。
62.(在原理图元件编辑界面下,菜单Tools/New Part命令表示新建一个元器件。
63.( F )一个元件可以包含多个子件,且每个子件的外形和引脚一般都是相同的。
64.( F )Protel 99 SE中的某元件库*.DDB转换到Protel DXP中将生成一个对应的元件库*. SchLib。
65.( T )Protel 99 SE中的某元件库*.DDB转换到Protel DXP中可以生成一个对应的集成库工程文件*.LibPkg。
66.在查找元件时,输入的元件名称中,使用( D )通配符来增加找到原理图元件的机会。
A、@B、#C、&D、*67.执行File/New/Library/Schematic Library可以生成( C )文件。
A、原理图B、元件封装库C、原理图元件库D、项目68.原理图库文件编辑器生成文件的缺省文件名是( D )。
A、SHEET1-SCHLIBB、SHEET1. SCHLIBC、SCHLIB-1. SCHLIBD、SCHLIB1. SCHLIB69.原理图元件库文件名的后缀为( A )。
A、.SchlibB、.SchDocC、.PcbDocD、.PcbLib70.新建原理图元件必须在( B )编辑器中进行。
A、SchematicB、Schematic LibraryC、PCBD、PCB Library71.原理图元件库编辑器生成的元件缺省名为( B )。
A、schcomponentB、component_1C、schcomponent-1D、172.使用元件库浏览载入元件库文件后,可以在元件库列表框中看到被载入当前设计项目的元件库,它们是( A )。
A、*.Intlib文件B、*.SchDoc文件C、*.PcbLib文件D、*.PcbDoc文件73.在绘制元器件时,如果元件的引脚不使用时,应该放置的电气特性为( C )。
A、InputB、OutputC、PassiveD、Power74.在原理图元件库编辑器要修改元件属性,按Library Editor面板上的( D )按钮。
A、PlaceB、AddC、DeleteD、Edit75.创建自定义元件时,(B)属性会影响电气连接关系。
A、元件的外形轮廓B、元件的管脚C、元件的类型D、元件的序号76.原理图元件库编辑器工作区的中心有一个十字坐标轴,将工作区划分为4个象限,一般在第(D)象限绘制原理图元件。
A、1B、2C、3D、477.在自己建立的原理图元件库文件中绘制元件符号,该元件符号的名称为74LS00_1,则此名称应写在( A )。
A、Tools/Rename进行改名B、元件图形的上方C、元件图形的内部D、到原理图中再改名78.在原理图元件库编辑器,按Library Editor面板上的( A )按钮可将元件放置到原理图编辑器中。
A、PlaceB、AddC、DeleteD、Edit79.在放置元件时,编辑元件属性中,哪一项为元件序号( C )。
A、LibRefB、 FootprintC、 DesignatorD、Comment80.在原理图元件库编辑器中放置元器件引脚时,按( D )键使元器件引脚逆时针旋转。
A、XB、YC、LD、空格键81.实现管脚名称“WR”的输入格式为( C )。
A、/WRB、W/R/C、W\R\D、WR\82.Protel DXP中,元件集成库的文件后缀名为( A )。
A、.IntLibB、.SchLibC、.PcbLibD、.PrjPcb83.在放置原理图元件时若知道原理图元件的符号和名称,但不知其位于哪个元件库中,该怎么办?答:利用元件的查找功能可以找到该元件库和元件。
1)执行菜单命令工具/查找元件或点击元件库文件面板上的【查找】按钮。
2)输入元件名称:最好使用通配符*来增加找到原理图元件的机会。
3)确定搜索路径:选择“可用元件库”在已加载的元件库中搜索;选择“路径中的库”可在指定路径下的元件库中搜索。
4)在库文件面板上显示所查找到的相似元件:此时可以看到查找到的元件库和元件已经出现在库文件面板中。
84.如何创建原理图库文件?答:1)打开或创建一个项目文件,执行菜单命令:文件/创建/库/原理图库,将在项目文件下新建一个默认文件名为Schlib1.Schlib的原理图库文件,并自动进入原理图库文件编辑器。
2)点击工具栏中的保存文件按钮,在弹出的文件保存对话框中确定保存路径和文件名。
85.“SCH Library”面板的作用是什么,它主要包括哪些部分,其主要功能是什么?答:在原理图库文件编辑环境下,“SCH Library”面板的功能是浏览元件库的元件。
