制作元件与创建元件库-经典

  • 格式：ppt
  • 大小：1.90 MB
  • 文档页数：36

下载文档原格式

  / 36

合集下载

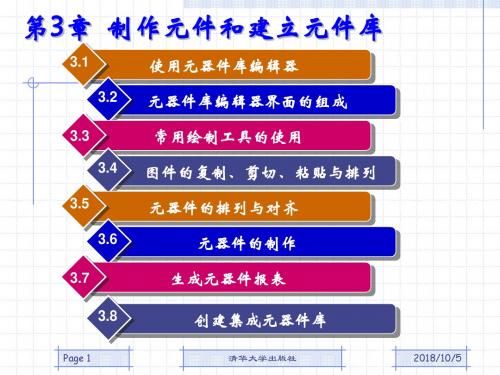

第3章-制作元件和建立元件库..

第3章-制作元件和建立元件库..
①
Page 2 2018/10/5
清华大学出版社
图3-1元器件库编辑器工作界面 图3-2【SCH Library】编辑管理器
Page 3 清华大学出版社 2018/10/5
3.2元器件库编辑器界面的组成
【SCH Library】编辑管理器界面包括4 个区域功能：【元件】、【别名】、【 Pins】、【模型】。 3.2.1元器件管理 3.2.2设置别名 3.2.3引脚管理
Page 4
清华大学出版社
2018/10/5
3.3 常用绘制工具的使用
3.3.1常用绘图工具 1.通过执行菜单命令【放置】，弹出子菜单如图3-10所示。 2.通过鼠标左键单击工具栏上的非电气绘图工具按钮来获 得，如图3-11所示。 3. 通过在原理图编辑窗口单击鼠标右键弹出快捷菜单来 启动相应的按钮，如图3-12所示。
3.5 元器件的排列与对齐 【实例3-14】对图3-70中的电路图件，进 行排列对齐。
图3-70 要进行排列对齐的电路图件
Page 12 清华大学出版社 2018/10/5
3.6 元器件的制作
3.6.1元器件的制作
1. 2. 3. 4. 5. 6. 7. 8. 9.
打开库元器件编辑环境，创建一个新元器件； 命名新元器件； 给元器件设置别名； 绘制元器件外形； 放置元器件引脚； 设置元器件引脚属性； 设置元器件其它属性； 追加元器件的封装模型； 保存元器件。
Page 16 清华大学出版社 2018/10/5
3.7.3元器件库报表 【实例3-19】生成元器件库报表。 本例中，要求对自建的元器件库“SchLib1.SchLib”生成 报表。
3.8 创建集成元器件库 3.8.1创建集成元器件库项目文件 【实例3-20】创建自己的集成元器件库项目。 本例中，要求创建一个名为“MyIntLib.LibPkg”的集成 元器件库项目文件。

原理图元件库编辑-经典

原理图元件库编辑-经典
返回
图3-1 元件库编辑器主界面
绘图工具
IEEE符号工具
编辑区
主工具栏
元件库管理器
3.2 元件库管理器的使用
Group区。如图3-3所示，用于列出与Component区中选中元件的同组元件，同组元件指外形相同、管脚号相同、功能相同，但名称不同的一组元件集合，它们的元件封装相同。
执行View→Design Manager可以打开或关闭设计管理器，选择Browse SchLib选项卡打开元件库管理器，各部分作用如下。 Component区。如图3-2所示，用于选择要编辑的元件。
双击该图片设置其属性
按[Tab]键设置其属性.
单击图片,在其周围出现控点
插入图片
3.3.3 IEEE工具栏
执行菜单View→Toolbars→IEEE Toolbar，或单击主工具栏上按钮 ，可以打开或关闭IEEE工具栏。 IEEE工具栏如图3-1所示，用于为元件符号加上常用的IEEE符号，主要用于逻辑电路。表3-2为IEEE工具栏各按钮的功能。
图3-5 DM7400的三种模式
Normal模式
De-Morgan 模式
IEEE模式
返回
3.3 绘制元件工具
Protel99SE的原理图库编辑系统提供了绘图工具、IEEE符号工具及Tools菜单下的命令来完成元件绘制。 3.3.1 常用Tools菜单 Tools菜单中常用的元件设计命令如下。 New Component：在编辑的元件库中建立新元件。 Remove Component：删除在元件库管理器中选中的元件。 Rename Component：修改所选中元件的名称。 Copy Component：复制元件。 Move Component：将选中的元件移动到目标元件库中。 New Part：给当前选中的元件增加一个新的功能单元。 Remove Part：删除当前元件的某个功能单元。 Remove Duplicates：删除元件库中的同名元件。

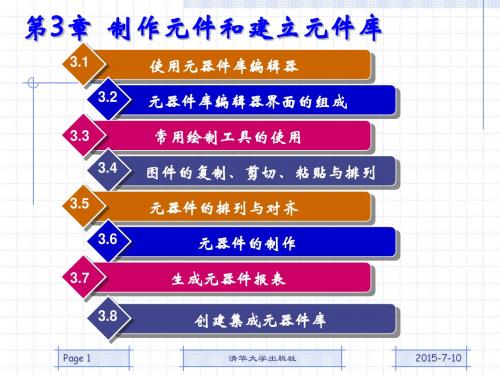

第3章-制作元件和建立元件库

第3章-制作元件和建立元件库

Page 10
清华大学出版社
2015-7-10
3.4.2图件的复制、粘贴 【实例3-12】对图3-57中 的电路图件，进行复制 和粘贴。 3.4.3 图件的阵列粘贴 【实例3-13】对图3-57中 的电路图件，进行阵列 图3-57 单击鼠标左键选中单个图件 粘贴。
11 清华大学出版社 2015-7-10
Page 16 清华大学出版社 2015-7-10
3.7.3元器件库报表 【实例3-19】生成元器件库报表。 本例中，要求对自建的元器件库“SchLib1.SchLib”生成 报表。
3.8 创建集成元器件库 3.8.1创建集成元器件库项目文件 【实例3-20】创建自己的集成元器件库项目。 本例中，要求创建一个名为“MyIntLib.LibPkg”的集成 元器件库项目文件。
2016718清华大学出版社page使用元器件库编辑器31元器件库编辑器界面的组成32常用绘制工具的使用33图件的复制剪切粘贴与排列34元器件的排列与对齐35元器件的制作36生成元器件报表37创建集成元器件库382016718清华大学出版社page311启动元器件库编辑器实例31启动元器件编辑器
第3章 制作元件和建立元件库
Page 4
清华大学出版社
2015-7-10
3.3 常用绘制工具的使用
3.3.1常用绘图工具 1.通过执行菜单命令【放置】，弹出子菜单如图3-10所示。 2.通过鼠标左键单击工具栏上的非电气绘图工具按钮来获 得，如图3-11所示。 3. 通过在原理图编辑窗口单击鼠标右键弹出快捷菜单来 启动相应的按钮，如图3-12所示。
3.3.10 放置文本字符串 【实例3-10】放置文本字符串。 3.3.11 插入图片 【实例3-11】插入图片。

原理图元件库的制作

原理图元件库的制作

元件属性编辑
元件库整理
为元件添加必要的属性，如名称、封装、 供应商等，以便在原理图中调用。
将绘制好的元件符号分类整理到相应的文 件夹中，便于管理和调用。
提高元件库制作效率的技巧
使用模板
创建元件符号模板，以便快速 生成类似元件，减少重复劳动
。
批量处理
利用软件提供的批量操作功能 ，对多个元件进行属性修改或 调整。
在元件库编辑软件中选择“添 加元件”或“导入元件”选项 。
根据需要调整元件的属性，如 引脚数目、长度和间距等。
选择要添加的元件类型和 规格，并为其命名。
将元件符号添加到原理图 中，并为其分配封装。
03 元件的编辑与调整
元件的属性编辑
属性查看
在原理图元件库中，双击任意元件即 可打开属性编辑窗口，查看和修改元 件的各种属性，如名称、标识符、封 装等。
元件选择与模型建立
根据电路需求选择合适的元件， 并建立元件的电气模型。
元件封装定义
为元件定义合适的封装形式， 包括引脚数目、排列方式等。
元件库测试与验证
对元件库进行测试和验证，确 保其准确性和可靠性。
02 元件库的创建
选择元件库编辑软件
01
02
03
Altium Designer
专业的电路板设计软件， 功能强大，适合制作复杂 的元件库。
合理命名
为元件符号和文件夹命名时， 采用有意义的名称，方便查找 和管理。
定期更新
根据元件规格的变化和技术发 展，定期更新元件库，保持其
时效性。
元件库制作常见问题与解决方案
元件绘制不规范
确保元件符号符合电气原理和布局规范，避 免出现连线交叉、多余节点等问题。

5.4 Protel DXP库的建立与元件制作

5.4 Protel DXP库的建立与元件制作
如图5-75所示。
现代电子技术工程设计与实践
5.4.2 创建PCB元件库
图5-75 四位数码管封装
现代电子技术工程设计与实践
5.4.2 创建PCB元件库

（7）设置元件封装参考点 选择主菜单【Edit】/【Set Reference】。 在子菜单中，有三个选项，即“Pin 1”、 “Center”和“Location”。其中，Pin 1表 示以1号焊盘为参考点，Center表示以元 件封装中心为参考点，Location表示以设 计者指定一个位置为参考点。图5-76所 示以1号焊盘为参考点。
现代电子技术工程设计与实践
5.4.1 创建原理图库

（2）添加引脚 执行菜单命令【Place】/【Pins】，或直接点击绘图工 具栏（Sch Lib Drawing ）上的放置引脚（Place Pins） 工具，光标变为“×”字形并粘附一个引脚，该引脚靠 近光标的一端为非电气端（对应引脚名），该端应放 置在元件的边框上。
现代电子技术工程设计与实践
5.4.2 创建PCB元件库


元件封装编号的含义 ： 元件类型+焊盘距离（焊盘数）+元件外型尺寸。 例如 电阻的封装为AXIAL-0.4，表示此元件封装为轴状，两 焊盘间的距离为400mil（100mil=0.254mm）；RB7.615表示极性电容类元件封装，引脚间距为7.6mm，元 件直径为15mm；DIP-4表示双列直插式元件封装，4 个焊盘引脚，两焊盘间的距离为100mil。 对于一种新的器件，可能在PCB文件中找不到合适的封 装，这就需要设计相应的封装图形。有两种方法创建 元件封装：一种采用手工绘制的方法，操作较为复杂， 但能制作外形和管脚排列较为复杂的元件封装；另一 种利用向导的方法制作，该方法操作较为简单，适合 于外形和管脚排列比较规范的元件。

第4章 制作元件与创建元件库

第4章 制作元件与创建元件库
系统会自动新建一个名为 Component_1 的元件 ，执行菜单
Tools/Rename Component改名为MAX1487E。
第4章 制作元件与创建元件库
（2）设置工作参数
执行菜单命令Options/Document Options.
Library Editor Workspace
第4章 制作元件与创建元件库
元件的三种电气图形符号
第4章 制作元件与创建元件库
4.4 新建库及添加新元件
4.4.1 新元件绘制实例
以绘制一个MAX1487E集成电路
第4章 制作元件与创建元件库
具体操作步骤如下：
（1） 新建元件库文件
进入一个设计数据库文件，点击菜单“File\New”命令，新
建原理图元件库文件，默认名为“ schlib.lib” 。在元件库中，
第4章 制作元件与创建元件库
放置高阻状态符号。 放置具有大输出电流符号。 放置脉冲符号。 放置延迟符号。
放置多条输入和输出线的组合符号。 放置多位二进制符号。 放置输出低有效信号。
放置Л 符号。 放置≥符号。 放置具有上拉电阻的集电极开路符号。
第4章 制作元件与创建元件库
放置发射极开路符号。 放置具有下拉电阻的射极开路符号。 放置数字输入信号符号。 放置反相器符号。
屏幕的操作。主要由元件库管理器、主工具栏、
菜单、常用工具栏、编辑区等组成。
第4章 制作元件与创建元件库
Browse SchLib
1 元件库管理器； 2 绘图工具栏；3 IEEE电气符号工具栏
元件库编辑器界面
第4章 制作元件与创建元件库
4.2.3元件绘制工具
1. 绘图工具栏
执行菜单命令View/Toolbar/Drawing

EDA技术 第13讲 原理图元件与元件库制作



在绘制层次图时常用的不同于一般原理 图的按钮有如下几个。


是层次图中用于画方块电路的按钮
是用于画方块电路图端口的按钮 是用来画I/O端口的按扭
5.2 层次原理图的设计方法

层次原理图的设计方法通常有两种，一种 是自顶向下的设计方法，一种是自底向上 的设计方法。
1．自顶向下设计 用自顶向下设计时，首先建立一张总图 （Master Schematic）。
2．自底向上设计

先设计出下层模块的原理图，再由这些原 理图产生方块电路，进而产生上层原理图。 这样层层向上组织，最后生成总图。 （1）绘制好底层模块，把需要与其他 模块相连的端口用I/O端口的形式画出 。 （2）在设计数据库中建立一个新的原 理图文件 。
（3）执行菜单命令【Design】/【Create Symbol From Sheet】， 选择模块文件。 （4） 选择是否转换端口输入/输出方向。

层次原理总图的设计过程。
1.放置方块电路图
2.对方块电路图属性进行设置
3.用同样的方法完成其他方块电路 的绘制
4.放置方块电路的端口的
按钮设置端口的属性
5.将具有电气连接关系的方块电路端口 用导线或总线连接起来，也就是绘制导 线。 6.把总图中的每一个方块电路对应的层 次原理图子图绘制出来。
第4章 制作原理图元件
4.1 4.2 在现有库中增加新元件 打造自己的原理图元件库
4.1 在现有库中增加新元件
4.2 打造自己的原理图元件库
4.2.1 4.2.2 4.2.3 建立自己的元件库文件 自己绘制元件 从现有原理图生成库文件
Hale Waihona Puke 55.1关于层次原理图

第五章 制作元件与创建元件库


最后，执行菜单File→Save将文件保存。
利用已有的库元件绘制新元件
在绘制元件时，有时只想在原有元件上做些修改，得到新元 件，此时可以将该元件符号复制到当前库中进行编辑修改， 产生新元件。下面以将双列直插式的元件8255（40脚）， 修改为PLCC封装的44脚的8255芯片为例，介绍绘制方法。 ① 启动元件库编辑器，新建元件库NEW.lib，新建元件； ② 执行菜单Tools→Find Component查找元件8255。元件8255位 于元件库Protel DOS Schematic Intel.lib中，单击Edit按钮， 系统自动进入编辑Protel DOS Schematic Intel.lib元件库状态， 屏幕上显示当前元件8255的图形符号； ③ 执行菜单Edit→Select→All选中编辑区中的8255图形符号， 执行菜单Edit→Copy，复制库元件8255；
本章内容
5.1 元件库编辑器 5.2 元件库管理器的使用 5.3 元件绘图工具 5.4 制作元件举例 5.5 在原理图中调用元件库文件中的元件 5.6 产生元件报表
5.1 元件库编辑器
1. 启动元件库编辑器 执行File→ New，在出现的对话框中双击图标新 执行File→ New，在出现的对话框中双击图标新 建元件库，系统默认为Schlib1.lib，用鼠标双击 建元件库，系统默认为Schlib1.lib，用鼠标双击 Schlib1.lib文件，打开元件库编辑器。 Schlib1.lib文件，打开元件库编辑器。
2. 界面简介
主工具栏
绘图工具 元件库管理器
编辑区
IEEE符号工具
5.2 元件库管理器的使用
1. 元件管理器 2. 单击Browse SchLib选项卡，打开元件管理 单击Browse SchLib选项卡，打开元件管理 器。 ① Components区，用于选择要编辑的元件。 Components区，用于选择要编辑的元件。

实验二 创建原理图元件库及制作原理图库元件

实验二 创建原理图元件库及制作原理图库元件一、实验目的1、学会创建原理图元件库，熟悉原理图库元件编辑器的基本操作方法。

2、熟悉和掌握原理图库元件编辑器中库元件管理器的使用方法。

3、熟悉和掌握绘图工具栏中各种绘图工具的使用。

4、熟悉和掌握绘制原理图库元件的方法和步骤。

二、实验内容1、在实验一所建立的“你的学号你的姓名.DDB”设计数据库中接着新建一个原理图元件库文件，文件名为：“实验二.LIB”。

2、在“实验二.LIB”中新建第一个原理图库元件，元件名称为AT89S2051，该元件是Atmel公司生产的51内核20引脚的单片机，其管脚名称及排列如图2-1所示。

图2-1 AT89S2051的管脚排列图3、在“实验二.LIB”中新建第二个原理图库元件，元件名为：DPY_7-SEG_DP，其管脚名称及排列如图2-2所示。

该元件是7段LED数码管。

图2-2 7段LED数码管的管脚排列图三、实验步骤1、打开自己的设计数据库文件。

首先，打开你自己的实验文件夹。

然后，双击你自己的DDB设计数据库文件，打开设计数据库。

如图2-3所示。

（a） （b）（c）图2-3 打开设计数据库步骤2、建立原理图库文件。

单击【File】→【New…】菜单或在设计管理器中先单击“Documents”文件夹，然后在打开的列表工作区的空白处单击鼠标右键，在弹出的快捷菜单中选择【New…】菜单。

弹出新建文档对话框。

选择图标 ，即“Schematic Library Document”文件类型，然后单击“OK”按钮。

即新建一个原理图库文件，如图2-4所示。

默认的文件名是Schlib1.Lib。

图2-4 新建原理图库文件3、文件改名，将“Schlib1.Lib”改为“实验二.Lib”。

具体操作步骤如下。

首先，将鼠标放在工作区域上方的“Schlib1.Lib”标签上，然后单击鼠标右键，在弹出的快捷菜单中选择【Close】菜单，在弹出的“Confirm”对话框中，单击“Yes”按钮，保存改变。

EDA制作元器件与建立元器件库


按钮， ④点击Edit按钮，进行元器件属性设置； 点击 按钮 进行元器件属性设置；
中的Add按钮为元器件添加封装。 按钮为元器件添加封装。 ⑤点击Models for AT89S51中的 点击 中的 按钮为元器件添加封装 中选择Browse按钮 （6）在FootPrint Model 的name中选择 ） 中选择 按钮 库中选择DIP-PigLeads.PCBLIB，再单 （ 7）点击 ，再点击 ）点击…，再点击Install，在 PCB库中选择 ， 库中选择 ， 打开”按钮，可看到此库已经添加。 击“打开”按钮，可看到此库已经添加。 对话框， （8）单击“关闭”按钮，回到“Browse Libraries”对话框，从名称中选择 ）单击“关闭”按钮，回到“ 对话框 “DIP-P40”。 。
5.6 制作元器件与建立元器件库 一、启动元器件库编辑器 执行菜单命令File/New/Schematic Library 执行菜单命令 二、创建元器件库 1. 制作新元器件 例： 选中元器件Component_1， 然后执行菜单命令 ① 选中元器件 ， 然后执行菜单命令Tools/Rename Component,修改元器件名称为 修改元器件名称为AT89S51. 修改元器件名称为 执行菜单命令Edit/Jump/Origin,或通过快捷键 或通过快捷键Ctrl+Home，将图 ②执行菜单命令 或通过快捷键 ， 纸原点调整到设计窗口的中心。 纸原点调整到设计窗口的中心。 ③绘制元创建如图所示的七段数码显示管， 练习：创建如图所示的七段数码显示管，并加载到元件库中
第六章 PCB设计 设计 6.1 PCB基础知识 基础知识 一、基本概念 印刷电路板（ 是电子设备中的一个载体， 印刷电路板（Printed Circuit Board-PCB)是电子设备中的一个载体， 是电子设备中的一个载体 用于焊接实际电子元件、 用于焊接实际电子元件、具有电气特性的板块 印刷电路板是以一定尺寸的绝缘板为基材，以铜箔为导线， 印刷电路板是以一定尺寸的绝缘板为基材，以铜箔为导线，经特定工 艺加工， 艺加工，用一层或若干层导电图形以及设计好的孔来实现元件间电气连 接关系，它就像在图纸上印刷上去似的。 接关系，它就像在图纸上印刷上去似的。 印刷电路板的主要功能： 印刷电路板的主要功能： 用于固定或支撑集成电路等各种元器件； ①用于固定或支撑集成电路等各种元器件； ②用于实现集成电路等各种电子元器件之间的布线和电气连接，提 用于实现集成电路等各种电子元器件之间的布线和电气连接， 供所要求的电气特性。 供所要求的电气特性。 实现各导电图形之间的电绝缘，并可以为自动焊锡提供阻焊图形， ③实现各导电图形之间的电绝缘，并可以为自动焊锡提供阻焊图形， 进而实现自动化生产。 进而实现自动化生产。 ④为元器件插装、维修提供识别字符与图形。 为元器件插装、维修提供识别字符与图形。
