电气控制技术模拟试卷

一、名词解释：（每题3分，共12分）1、主电路：2、辅助电路；3、速度继电器：4、继电器：二、填空：（每题4分，共20分）1、电动机电动势、电压平衡方程（）2、按钮通常用做（）或（）控制电路的开关。

3、万能转换开关是（）的主令电器。

4、熔体为一次性使用元件，再次工作必须（）。

5、熔断器的类型应根据（）来选择。

（三、判断：（每题2分，共10分）1、检修电路时，电机不转而发出嗡嗡声，松开时，两相触点有火花，说明电机主电路一相断路。

2、车床的主轴运动是恒转矩负载，应采用恒转矩调速方式。

3、时间继电器之所以能够延时，是因为线圈可以通电晚一些。

4、熔断器的额定电流大于或等于熔体的额定电流。

5、中间继电器实质上是电压继电器的一种，只是触点多少不同。

四、单项选择：（每题2分，共10分）1、热继电器中双金属片的弯曲作用是由于双金属片A、温度效应不同B、强度不同C、膨胀系数不同D、所受压力不同2、黄绿相间的双色线，按电气规范只能用作A、火线B、零线C、接地线D、网络线3、在控制电路中，如果两个常开触点串联，则它们是A、与逻辑关系B、或逻辑关系C、非逻辑关系D、与非逻辑关系4、在机床电气控制电路中采用两地分别控制方式,其控制按钮连接的规律是A、全为串联B、全为并联C、起动按钮并联，停止按钮串联D、起动按钮串联，停止按钮并联5、11kW以上的笼型电机，进行起动时应采取A、全压起动B、减压起动C、刀开关直接起动D、接触器直接起动五、简答：（每题5分，共10分）1、简述三相异步电机能耗制动的原理。

2、简述三相异步电机反接制动的工作原理。

六、设计：（每题10分，共20分）1、一台三相异步电动机运行要求为：按下起动按钮，电机正转，5s后，电机自行反转，再过10s，电机停止，并具有短路、过载保护，设计主电路和控制电路。

2、设计两台三相异步电动机M1、M2的主电路和控制电路，要求M1、M2可分别起动和停止，也可实现同时起动和停止，并具有短路、过载保护。

电气自动化模拟试题（附参考答案）一、单选题（共47题，每题1分，共47分）1.一般来说，要想控制系统的稳定性好，衰减振荡的面积比例为（）。

A、2：1B、16：1C、10：1D、4：1正确答案：D2.用万用表倍率lk档测量电阻，指针指示50Ω，则被测电阻为( )Ω。

A、500B、50C、5000D、50000正确答案：D3.IT系统属于( )系统。

A、PE线与N线全部分开的保护接零B、PE线与N线共用的保护接零C、PE线与N线前段共用后段分开的保护接零D、保护接地正确答案：D4.无换向器电动机的基本电路中，直流电源由（）提供。

A、三相整流电路B、单相整流电路C、单相全桥整流电路D、三相可控整流桥正确答案：D5.架空电力线路监察性巡视，每（）至少进行一次。

A、天B、年C、周D、月正确答案：B6.支架上水平敷设电缆每隔（）进行固定，电缆首末两端及转弯处、电缆接头处必须固定。

A、5-10mB、2-5mC、1-2mD、10-15m正确答案：A7.关于互感器性能的说法，错误的是（）。

A、使测量仪表实现标准化B、将仪表与高压隔离C、可以直接测量电流D、将大电流变换成小电流正确答案：C8.线圈中自感电动势的大小与线圈（）无关。

A、电阻B、周围的介质C、电流的变化率D、匝数正确答案：A9.车间照明灯头引下线采用铜芯线时，其截面应在（）mm2以上。

A、0.5B、2.5C、0.75D、1正确答案：C10.变压器二次绕组（），一次绕组施加电压使其电流达到额定值时，变压器从电源吸取的功率称为短路损耗。

A、接负载B、短路C、开路正确答案：B11.一直流电通过一段粗细不均匀的导体时，导体各横截面上的电流强度（）。

A、与各截面面积无关B、与各截面面积成反比C、与各截面面积成正比D、随截面面积变化面变化正确答案：A12.过电流继电器主要用于（）的场合，作为电动机或主电路的过载和短路保护。

A、轻载起动和不频繁起动B、频繁起动和轻载起动C、不频繁起动和重载起动D、频繁起动和重载起动正确答案：D13.可逆电路从控制方式分可分为有（）可逆系统。

一、填空题（共15分，每空1分）1．接触器的结构主要由电磁机构、和等组成。

型号CJ20-63接触器的含义是 .。

2．常用的熔断器类型有插入式、螺旋式、有填料封闭管式和无填料封闭管式等，其中RT18系列表示熔断器。

3．速度继电器的动作转速一般是大于r/min，复位速度一般是小于r/min.。

4．低压断路器又称，在电路发生、过载、失电压或欠电压等故障时，能自动分断故障电路，是低压配电线路中应用广泛的一种开关电器。

5．三相异步电动机的减压起动，是指起动时降低加在电动机定子绕组上的电压，待电动机起动后再将电压恢复到，使之在额定电压下运转。

减压起动的常用方法有星－三角减压起动、、定子串电阻减压起动等。

6．三相交流异步电动机的调速方法有3种，即调速、调速和变转差率调速。

7．直流电动机主要由电枢回路和励磁回路两部分构成，其中按励磁绕组与电枢绕组的关系，直流电动机分成4种类型，即直流电动机、直流电动机、并励直流电动机和复励直流电动机。

8．三相异步电动机的制动控制方法有：机械制动和。

二、判断题（用?和?表示，每小题1分，共20分）1．开启式负荷开关安装时，合闸状态手柄应朝下。

…………………………………………………（）2．异步电动机直接启动时的启动电流为额定电流的4～7倍，所以电路中配置的熔断器的额定电流也应按电动机额定电流的4～7倍来选择。

…………………………………………………………（）3．交流接触器通电后如果铁心吸合受阻，将导致线圈烧毁。

……………………………………（）4．一定规格的热继电器，其所装的热元件规格可能是不同的。

……………………………………（）5．失压保护的目的是防止电压恢复时电动机自行起动。

…………………………………………（）6．可以通过改变通入三相异步电动机定子绕组的电源相序来实现其正反转控制。

……………（）7．在正反转电路中，设置电气互锁的目的是避免正反转接触器线圈同时得电而造成主电路电源发生短路。

电气控制技术模拟习题（附参考答案）一、单选题（共50题，每题1分，共50分）1、变压器的二次绕组与（）连接A、电源B、电动机C、电源D、电源正确答案：A2、把电能转变成机械能输出的电机是（）A、变压器B、发电机C、电动机D、不确定正确答案：C3、电压互感器二次侧的额定电压一般是A、100VB、5000VC、10VD、任意正确答案：A4、集控制和保护于一体的低压开关是（）A、自动空气开关B、刀开关C、组合开关D、以上都不是正确答案：A5、我国异步电动机的额定频率一般为（）。

A、100HzB、50HzC、不确定D、60Hz正确答案：B6、电动机的主要组成部分是（）。

A、定子绕组和铁芯B、绕组和铁芯C、转子绕组和铁芯D、定子和转子正确答案：D7、停止按钮应优先选用（）A、绿色B、黄色C、红色D、黑色正确答案：C8、完成工作台自动往返行程控制要求的主要电器元件是（）。

A、刀开关B、行程开关C、接触器D、按钮正确答案：B9、三相笼型异步电动机直接起动电流较大，一般可达额定电流的（）倍。

A、2～3B、4～7C、10D、3～4正确答案：B10、按钮的电气字母符号为( )A、QSB、SQC、SBD、QF正确答案：C11、升压变压器的变比为（）A、都不是B、K=1C、K>1D、K正确答案：D12、目前较为先进的电动机调速方法是（）A、变频调速B、变转差率调速C、都不是D、变极调速正确答案：A13、刀开关的电气字母符号为( )A、QFB、SQC、QSD、KM正确答案：C14、电动机的额定功率是其轴上输出的（）。

A、不确定B、无功功率C、有功功率D、机械功率正确答案：D15、接触器自锁触头是一对( )。

A、主触头B、常闭辅助触头C、常开辅助触头正确答案：C16、电路中实现短路保护的电器是（）A、熔断器B、接触器C、热继电器D、以上都不是正确答案：A17、以下可以使三相异步电动机反转的方法是（）A、改变三相交流电源的电压B、改变三相交流电源的频率。

本试卷共 2 页，请核对试卷页数，班级、姓名等信息写在左侧，否则试卷无效。

一、填空题（共30分，每空1分） 1．低压电器是指工作在交流 V 、直流 V 以下的线路中起控制、检测、 转换及调节作用的电器。

2．接触器的结构主要由电磁机构、 和 等组成。

接触器的触点分 _____ __与 _____________，其中前者用于通断较大电流的________，后者用于通断小电流的控制电路。

型号是CJ20-40的接触器中CJ 表示 ，40表示 。

3．热继电器是利用___ ___ __原理来切断电路的一种保护电器，它通常用作电动机的_ _____保护。

热继电器的热元件串接在 电路中，常闭触点串接在 电路中。

4．使三相交流异步电动机正、反向旋转，只要将接至电动机的三相电源进线中，任意 ______________ 接线对调。

要实现直流电动机的正反转运行可以有两种基本方法，即改变 或改变励磁电流的方向。

5．低压断路器又称 ，在电路发生 、 过载 、失压或欠电压等故障时，能自动故障电路，是低压配电线路中应用广泛的一种开关电器6．常用的减压起动方法有定子绕组串电阻减压起动、丫—△换接减压起动和、 等起动方法。

其中丫—△减压起动的电动机在正常运行时，电动机定子绕组必须是_________连接的。

7．速度继电器主要用于笼型异步电动机的反接制动线路中。

反接制动时，当电动机速度下降到接近零时，就由 及时切断反相电源，以免电动机反向再起动。

速度继电器的动作转速一般是大于 r/min ，复位速度一般是小于 r/min 。

8．三相交流异步电动机的调速方法有3种，即变极调速、 和 。

其中变极调速仅适用于 电动机。

9．排除机床电气故障的常用方法有三种，即电阻法、电压法和短路法。

采用电阻法测量电路故障时，机床设备必须处于 状态。

采用电压法测量电路故障时，机床设备必须处于 状态。

10．C6140T 车床的主运动是主轴的旋转运动，由主轴电动机拖动。

电气控制技术试题库一、判断题（每题2分，共20分)1. 低压电器指工作在直流1200V、交流1500V以下的各种电器.2。

所有的保护电器都是自动电器。

3. 所有的控制电器都是手动的。

4. 电磁机构使衔铁释放（复位）的力与器隙的关系曲线称为反力特性。

5. 电磁机构使衔铁吸合的力与器隙的关系曲线称为吸力特性。

6。

电磁机构中的线圈是串联的主要用于电压检测，所以也叫做电压线圈。

7。

电磁机构中的线圈是并联的主要用于电压检测，所以也叫做电压线圈。

8。

反力特性一定在吸力特性的下方,在剩磁特吸力特性的上方。

9. 电磁式电器的触电类型为点接触的适合于电流不大，压力小的场合。

10。

电磁式电器的触电类型为线接触的适合接通次数多,电流小的场合。

11. 接触器能频繁的通断电路并具有低压保护功能。

12. 接触器是一种只能通断交流的电磁式自动切换电器. 13。

直流接触器比交流接触器更适合于频繁操作。

14. 接触器的反断能力是指接触器能可靠分段的电压最大值。

15. 电压继电器属于信号继电器，时间继电器属于控制继电器。

16。

电流继电器一般并联在电路中,分为过电流继电器和欠电流继电器。

17。

热继电器具有短路保护和过载保护.18. 热继电器具有反时限保护特性.19. 熔断器具有反时限保护特性和瞬动保护特性。

20. 低压断路器也叫低压开关。

21. 行程开关也叫限位开关,接近开关。

22. 万能转换开关具有各种保护功能。

23。

电气原理图分为主电路和控制电路.24. 自耦变压器降压起动的方法不适用于频繁起动的场合。

25. 交流电动机的控制线路可以采用直流.26. 反接制动对机械的冲击力很小。

27。

接触器不具有欠压保护的功能。

28. 过载通常是指有超过10倍的额定电流的过电流发生。

29. 电气控制系统设计尽量选用标准的、常用的或经过实践考验的典型环节或基本电气控制线路。

30。

星—三角启动适用于无载或轻载启动场合。

二、选择题（每题2分,共20分)1. 低压电器是指工作在（A）A. 交流1200V，直流1500V以下的电器。

电气控制与S7-1200 PLC（可编程逻辑控制器）应用技术的试题通常涵盖理论知识和实际应用，包括基础电路知识、PLC的工作原理、编程技术、故障诊断等。

以下是一些模拟试题：选择题：1. PLC的基本组成部分包括：A. 输入模块、输出模块、中央处理单元和电源模块B. 输入电路、输出电路、控制电路和电源电路C. 传感器、执行器、控制器和编程器D. 电源、编程设备、I/O设备和通信设备2. S7-1200 PLC的CPU模块主要功能是：A. 处理输入/输出信号B. 存储程序和数据C. 控制外围设备D. 进行数学计算和逻辑运算3. 在PLC程序中，常用来实现延时功能的指令是：A. 定时器指令B. 计数器指令C. 数据存储指令D. 逻辑运算指令填空题：1. PLC系统中的____负责将现场传感器获得的信号转换为PLC可识别的数字信号。

答案：输入模块2. S7-1200 PLC的编程软件名称为____。

答案：TIA Portal解答题：1. 请简述PLC的工作原理。

答案：PLC通过输入模块接收来自传感器的信号，经过中央处理单元（CPU）的逻辑处理，输出控制信号到执行器，从而控制生产过程或机械设备的行为。

2. 编写一个PLC程序，实现以下功能：当按钮被按下时，灯亮；当按钮被再次按下时，灯灭。

答案：// 定义输入输出变量INT button = IO(1,0); // 按钮输入INT light = IO(1,1); // 灯光输出// 程序主体WHILE TRUE{IF button = 1{light = 1; // 灯亮}ELSE{light = 0; // 灯灭}WAIT 0.1; // 等待100毫秒}3. 请描述如何使用S7-1200 PLC进行模拟量的转换。

答案：在S7-1200 PLC中，可以使用模拟量输入模块来读取模拟信号，然后通过编程将模拟信号转换为数字信号，进而进行逻辑处理或输出控制。

编程时，需使用相应的函数块（如FC）或功能指令来实现模拟量的转换。

本试卷共 3 页，请核对试卷页数，班级、姓名等信息写在左侧，否则试卷无效。

一、填空题（共15分，每空1分）1．接触器的结构主要由电磁机构、和等组成。

型号CJ20-63接触器的含义是.。

2．常用的熔断器类型有插入式、螺旋式、有填料封闭管式和无填料封闭管式等，其中RT18系列表示熔断器。

3．速度继电器的动作转速一般是大于r/min，复位速度一般是小于r/min.。

4．低压断路器又称，在电路发生、过载、失电压或欠电压等故障时，能自动分断故障电路，是低压配电线路中应用广泛的一种开关电器。

5．三相异步电动机的减压起动，是指起动时降低加在电动机定子绕组上的电压，待电动机起动后再将电压恢复到，使之在额定电压下运转。

减压起动的常用方法有星－三角减压起动、、定子串电阻减压起动等。

6．三相交流异步电动机的调速方法有3种，即调速、调速和变转差率调速。

7．直流电动机主要由电枢回路和励磁回路两部分构成，其中按励磁绕组与电枢绕组的关系，直流电动机分成4种类型，即直流电动机、直流电动机、并励直流电动机和复励直流电动机。

8．三相异步电动机的制动控制方法有：机械制动和。

二、判断题（用√和⨯表示，每小题1分，共20分）1．开启式负荷开关安装时，合闸状态手柄应朝下。

…………………………………………………（）2．异步电动机直接启动时的启动电流为额定电流的4～7倍，所以电路中配置的熔断器的额定电流也应按电动机额定电流的4～7倍来选择。

…………………………………………………………（）3．交流接触器通电后如果铁心吸合受阻，将导致线圈烧毁。

……………………………………（）4．一定规格的热继电器，其所装的热元件规格可能是不同的。

……………………………………（）5．失压保护的目的是防止电压恢复时电动机自行起动。

…………………………………………（）6．可以通过改变通入三相异步电动机定子绕组的电源相序来实现其正反转控制。

……………（）7．在正反转电路中，设置电气互锁的目的是避免正反转接触器线圈同时得电而造成主电路电源发生短路。

电气模拟考试题及答案一、选择题1. 电流的基本单位是：A. 安培B. 伏特C. 欧姆D. 法拉答案：A2. 欧姆定律表达式为：A. V = IRB. V = I/RC. I = V/RD. I = V*R答案：C3. 以下哪个不是基本的电气元件？A. 电阻B. 电容C. 电感D. 变压器答案：D4. 交流电的频率单位是：A. 赫兹(Hz)B. 伏特(V)C. 安培(A)D. 欧姆(Ω)答案：A5. 以下哪种不是三相电的特点？A. 电压相等B. 电流相等C. 相位差120度D. 频率相同答案：B二、填空题6. 电阻、电容、电感是电路中的_________元件。

答案：基本7. 电流的流动方向是正电荷的_________方向。

答案：移动8. 一个理想的电压源，其内阻为_________。

答案：零9. 电路中功率的计算公式是 P = IV，其中I是电流，V是_________。

答案：电压10. 一个电路的总电阻为10Ω，通过的电流为2A，那么该电路消耗的功率是_________瓦特。

答案：40三、简答题11. 什么是电磁感应现象？答案：电磁感应现象是指当导体在磁场中移动或磁场在导体周围变化时，导体中会产生感应电动势的现象。

12. 什么是电路的短路？答案：电路的短路是指电路中存在一条或多条低电阻的路径，使得电流可以绕过电路中的其他元件，直接从电源的正极流向负极。

四、计算题13. 一个电阻为100Ω的电路，通过它的电流为0.5A，求该电路的电压。

答案：根据欧姆定律 V = IR，计算得V = 100Ω * 0.5A = 50V。

14. 一个电路由一个10V的直流电源和两个串联的电阻组成，第一个电阻为200Ω，第二个电阻为300Ω。

求通过第二个电阻的电流。

答案：首先计算总电阻R_total = R1 + R2 = 200Ω + 300Ω = 500Ω。

然后根据欧姆定律 I = V/R，计算得I = 10V / 500Ω =0.02A。

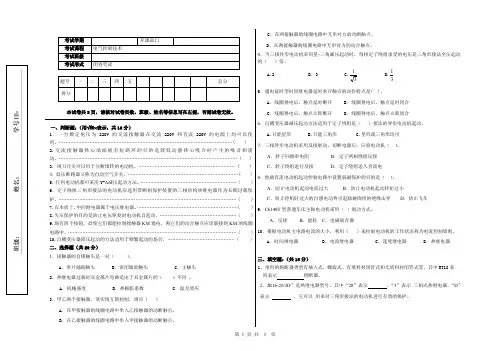

本试卷共2页，请核对试卷页数，班级、姓名等信息写在左侧，否则试卷无效。

一、判断题：（用√和⨯表示，共10分）1．一台额定电压为220V的交流接触器在交流220V和直流220V的电源上均可以使用。

………………………………………………………………………………………………( ) 2.交流接触器铁心端面嵌有短路环的目的是降低动静铁心吸合时产生的噪音和震动。

…………………………………………………………………………………………………（ ) 3. 闸刀开关可以用于分断堵转的电动机。

…………………………………………………… ( ) 4．低压断路器又称为自动空气开关。

……………………………………………………………( ) 5．任何电动机都可采用Y-∆减压起动方法。

……………………………………………………（）6．定子绕组三角形接法的电动机应选用带断相保护装置的三相结构热继电器作为长期过载保护。

…………………………………………………………………………………………………（）7.在本质上，中间继电器属于电压继电器。

………………………………………………………（）8.失压保护的目的是防止电压恢复时电动机自起动。

…………………………………………（）9.现有四个按钮，欲使它们都能控制接触器KM通电，则它们的动合触点应串联接到KM的线圈电路中。

……………………………………………………………………………………………（）10.自耦变压器降压起动的方法适用于频繁起动的场合。

……………………………………（）二、选择题（共20分）1．接触器的自锁触头是一对（）。

A．常开辅助触头 B．常闭辅助触头 C．主触头2．热继电器过载时双金属片弯曲是由于双金属片的（）不同。

A．机械强度 B．热膨胀系数 C．温差效应3．甲乙两个接触器，欲实现互锁控制，则应（）A．在甲接触器的线圈电路中串入乙接触器的动断触点。

B．在乙接触器的线圈电路中串入甲接触器的动断触点。

电气控制技术题库三、判断：（每题2分）1、开关电器在所有电路都可直接接负载。

（X ）2、主令电器在自动控制系统中接入主回路。

（X ）3、刀开关安装时，手柄要向上装。

接线时，电源线接在上端，下端接用电器。

（√）4、熔断器在电路中既可作短路保护，又可作过载保护。

（X ）5、热继电器在电路中既可作短路保护，又可作过载保护。

（X ）6、接触器按主触点通过电流的种类分为直流和交流两种。

（√）7、继电器在任何电路中均可代替接触器使用。

（X ）8、电气原理图绘制中，不反映电器元件的大小。

（√）11、电气原理图设计中，应尽量减少电源的种类。

（√）12、电气原理图设计中，应尽量减少通电电器的数量。

（√）13、电气接线图中，同一电器元件的各部分不必画在一起。

（X ）14、热继电器和过电流继电器在起过载保护作用时可相互替代。

（X ）15、一台线圈额定电压为220V的交流接触器，在交流220V和直流220V的电源上均可使用。

（X ）16、检修电路时，电机不转而发出嗡嗡声，松开时，两相触点有火花，说明电机主电路一相断路。

（√）18、时间继电器之所以能够延时，是因为线圈可以通电晚一些。

（X ）19、熔断器的额定电流大于或等于熔体的额定电流。

（√）20、中间继电器实质上是电压继电器的一种，只是触点多少不同。

（√）21、分析控制电路最基本的方法是查线读图法。

（√）24、交流接触器通电后，如果铁芯吸合受阻，会导致线圈烧毁。

（√）25、低压断路器是开关电器，不具备过载、短路、失压保护。

（X ）27、热继电器的电流整定值是触点上流过的电流值。

（X ）29、正在运行的三相异步电动机突然一相断路，电动机会停下来。

（X ）30、在控制电路中，额定电压相同的线圈允许串联使用。

（X ）31、在正反转电路中，用复合按钮能够保证实现可靠联锁。

（√）33、低压断路器具有失压保护的功能。

（√）34、电压线圈并联在电源两端，匝数多，阻抗小，电流线圈串联在电路中，导线细，电流大。

一、填空（每题1分）1、常用的低压电器是指工作电压在交流( )V 以下、直流( )V 以下的电器。

1200、 15002、选择低压断路器时，额定电压或额定电流应( )电路正常工作时的电压和电流。

不小于3、行程开关也称( )开关，可将( )信号转化为电信号，通过控制其它电器来控制运动部分的行程大小、运动方向或进行限位保护。

限位 机械位移4、时间继电器是一种触头( )的控制电器。

延时接通 或 断开5、反接制动时，当电机接近于( )时，应及时( )。

零 断开电源防止反转6、双速电动机的定子绕组在低速时是( )联结，高速时是( )联结。

三角形 双星形7、通常电压继电器( )联在电路中，电流继电器( )联在电路中。

并 串8、自锁电路是利用( )来保持输出动作，又称“自保持环节”。

输出信号本身联锁9、在机床电气线路中异步电机常用的保护环节有( )、( )和（ ）。

短路 、 过载 、 零压和欠压10、异步电动机的转速公式n=（ ）。

n= )1(601s p f11、熔断器的类型有瓷插式、（ ）和（ ）三种。

螺旋式 密封管式12、电气控制系统图分为（ ）（ ）和（ ）三类。

电气原理图 、 电器元件布置图 电气安装接线图13、三相异步电动机常用的电气制动方法有（ ）和（ ）。

能耗制动 反接制动14、C650卧式车床的三台电机为（ ）电机、冷却泵电机和（ ）电机。

主轴 、快速移动15、Z3040摇臂钻床四台电机为（ ）电机、冷却泵电机、液压泵电机和（）电机。

主轴、摇臂升降16、低压电器按操作方式分为（ ）和（ ）手动和自动17、热继电器主要保护作用是电机（ ）保护过载18、熔断器主要作（ ）保护短路19、( )和（ ）串联组合成负荷开关刀开关和熔断器20、电气原理图设计的基本方法有（ ）、（ ）两种。

(B)经验设计 、 逻辑设计二、选择题（每题4个选项，只有1个是正确的，将正确的选项填入括号内）1.电气图中，断路器的符号为（ ）。

电气控制基础试题及答案一、单项选择题（每题2分，共20分）1. 电气控制系统中，用于实现自动控制的元件是（）。

A. 继电器B. 接触器C. 按钮D. 限位开关答案：A2. 电磁式继电器的主要组成部分不包括（）。

A. 电磁铁B. 触点C. 线圈D. 电阻答案：D3. 在电气控制电路中，熔断器的作用是（）。

A. 过载保护B. 短路保护C. 隔离电源D. 以上都是答案：D4. 交流接触器的线圈通电后，其触点的状态是（）。

A. 常开B. 常闭C. 保持原状态D. 不确定5. 电气控制线路中，用于实现电路自锁的元件是（）。

A. 按钮B. 接触器C. 继电器D. 限位开关答案：B6. 电气控制线路中，用于实现电路互锁的元件是（）。

A. 按钮B. 接触器C. 继电器D. 限位开关答案：C7. 电气控制线路中，用于实现电路延时控制的元件是（）。

A. 按钮B. 接触器C. 时间继电器D. 限位开关答案：C8. 电气控制线路中，用于实现电路顺序控制的元件是（）。

A. 按钮B. 接触器C. 继电器D. 限位开关答案：B9. 电气控制线路中，用于实现电路急停控制的元件是（）。

B. 接触器C. 继电器D. 限位开关答案：A10. 电气控制线路中，用于实现电路过载保护的元件是（）。

A. 按钮B. 接触器C. 继电器D. 熔断器答案：D二、填空题（每空1分，共20分）1. 电气控制系统中，用于实现自动控制的元件是继电器，其主要组成部分包括电磁铁、触点和线圈。

2. 交流接触器的线圈通电后，触点状态变为常开，从而实现电路的自动控制。

3. 熔断器在电气控制线路中的作用是过载保护和短路保护，同时也可以用于隔离电源。

4. 电气控制线路中，接触器可以实现电路的自锁，即在电路闭合后，即使控制按钮释放，电路仍然保持闭合状态。

5. 电气控制线路中，继电器可以实现电路的互锁，即两个或多个电路不能同时工作。

6. 时间继电器在电气控制线路中用于实现电路的延时控制，即在电路闭合后，经过一定时间后电路才会断开。

电气操纵与PLC?模拟考试试卷(一)题号 一 二 三 四 五 总分 得分一.填空题〔每空1分，共30分〕1.低压电器通常指工作在交流 V 以下，直流 V 以下的电路中，起到连接、 、 和调节作用的电器设备。

2.热继电器是专门用来对连续运行的电动机实现 及 保卫，以防电动机因过热而烧毁的一种保卫电器，通常是把其 触点串接在操纵电路中。

3.在电气操纵技术中，通常采纳 或 进行短路保卫。

4.行程开关的工作原理和 相同，区不在于它不是靠手的按压，而是利用 使触头动作。

5.常用的电气制动方式有 制动和 制动。

6.电动机长动与点动操纵区不的要害环节是 触头是否接进。

7.当电动机容量较大，起动时产生较大的 ，会引起 下落，因此必须采纳落压起动的方法。

8.关于正常运行在 连接的电动机，可采纳星／三角形落压起动，即起动时，定子绕组先接成 ，当转速上升到接近额定转速时，将定子绕组联结方式改接成 ，使电动机进进 运行状态。

9.PLC 采纳 工作方式，其工作过程一般分为三个时期，即 、 和 时期。

10.从组成结构形式上瞧能够将PLC 分为两类：一类是 PLC 、另一类是 PLC.11.在PLC 中有多种程序设计语言，它们是 、 和 。

12.FP1-C40型PLC 中的C 表示其为 单元，40表示其 为40。

二.将如下面图1中的梯形图转换成指令表〔10分〕，将图2中的指令表转换为梯形图。

〔10分〕三.写出下面梯形图的程序语句。

〔10分〕班级_______________________学号________________姓名______________________o -----------------------------------------装-----------------------------------------订-------------------------------------线-----------------------------------o四.电路分析〔共20分〕1.如下面图能否实现正常的电动机正反转操纵，什么缘故？2.把该图改为能实现电动机“正－反－停〞操纵的线路。

《电气控制技术》模拟试卷1一、填空题：（共6小题，每空1分，共19分）1. 低压电器通常是指工作在DC1500V以下或AC1200V以下的电器设备，若按其控制对象的不同可分为和。

2. 交流接触器从结构上看是由触头系统、_____________和__ _____、以及其他部分组成，通常用它可作为零压保护和______________保护。

3. 中间继电器在电路中的作用是__________________________；热继电器在电路中的作用是_______________________，熔断器在控制线路中的作用是__________ _____。

4. 时间继电器按延时的方式可分为、和带瞬动触点的通电（或断电）延时型继电器等，相应的时间继电器延时触点分为延时闭合常开触点、和延时断开常开触点、、四类。

5. 通常构成电气控制系统图有电气原理图、______________和_______________、电气互连图等四种。

而设计电气控制线路，常用的方法是和逻辑设计法。

6. 变频器的基本组成部分有、、和。

二、简述题：（共4小题，每小题5分，共20分）1. 低压电器常用的灭弧方法有那些？2. 两个110V的交流接触器同时动作时，能否将其两个线圈串联接到220V电路上?为什么？3. 叙述“自锁”、“互锁”电路的定义。

4. 机床设备控制电路常用哪些的保护措施？三、（满分13分）试分析图1所示普通车床CA6140控制线路的工作原理，请分别从主电路、控制电路、辅助电路阐述。

图1四、（满分13分）分析图2所示继电接触式控制线路实现对三相异步电动机的点动、长动控制的错误之处，标出错误位置，并改正之。

（要求控制线路均要有短路、过载保护。

）L1L2L3FRKMQSKA图2五、（满分15分）试用经验设计法设计某机床的工作台自动往返的控制线路。

要求画出主电路、控制电路的原理图。

六、（满分20分）试设计两台三相异步电动机的顺序起停的控制线路。

电气控制PLC模拟练习题（附答案）1、编码器除了可以测量角位移外，还可以测量_______A、电流B、直线位移C、频率D、转速答案：D2、电气图纸中，N表示______A、地线B、电源线C、无规定D、中性线答案：D3、下列描述不正确的是____A、电气原理图采用电气元件展开的形式绘制成的B、电气原理图是用来表明各电气设备的实际安装位置C、电气原理图是为了便于阅读和分析控制线路而绘制的D、电气原理图是表示电气控制线路工作原理的图形答案：B4、电气原理图是用国家规定的____表示系统或设备组成部分之间关系的一种电气控制系统简图A、文字B、标准符号和文字C、注释D、标注符号和注释答案：B5、____是各种PLC通用的一种图形编程语言，在形式上类似于继电器控制电路。

它直观、易懂，是目前应用最多的一种编程语言。

A、语句表B、梯形图C、功能表图D、流程图答案：B6、数控系统的干扰一般是指那些与信号无关的，在信号输入、传输和输出过程中出现的一些____的有害的电气瞬变现象。

A、不确定B、固定的C、确定D、可预见答案：A7、____是用来表明电气设备上所有电机电器的实际位置，为电气设备的制造、安装、维修提供资料的一种电气控制系统简图A、元件布置图B、功能图C、电气图D、接线图答案：A8、电压继电器作欠压保护时，其电压—般为额定电压的____ 倍时，电压继电器动作。

A、0.4-0.7B、1C、1.5D、.7答案：A9、对于电炉和照明等电阻性负载，熔断器可作为 ____保护。

A、欠压B、断路C、过载D、过载与短路答案：D10、下列说法正确的是_____A、凡是三相异步电动机都可采用Y/△降压起动B、凡是正常运行时定子绕组接成三角形的三相异步电动机都可采用Y/△降压起动C、任何电动机都可以采用Y/△的方式降压起动D、直流电动机可以采用Y/△的方式降压起动答案：B11、主轴准停控制的作用是将主轴准确停在_____上，以进行换刀等动作。

电气控制装调考试模拟题含参考答案一、单选题（共40题，每题1分，共40分）1、在三相四线制供电系统中，中性线是( )装熔断器的。

A、可以B、不可以C、必须D、必要时可以正确答案：B2、通用变频器的模拟量给定信号有( )及4～20mA电流信号等种类。

A、O～10V交流电压信号B、O～5V交流电压信号C、O～10V直流电压信号D、O～10V交直流电压信号正确答案：C3、无静差调速系统的工作原理是( )。

A、依靠偏差B、依靠偏差本身C、依靠偏差对时间的记忆D、依靠偏差本身及偏差对时间的积累正确答案：D4、无环流可逆调速系统除了逻辑无环流可逆系统外，还有( )。

A、借位无环流可逆系统B、错位无环流可逆系统C、直接无环流可逆系统D、控制无环流可逆系统正确答案：B5、使用中电动机容量选择过大，会发生( )。

A、超载运行B、功率因数变低C、转速提高D、功率因数提高正确答案：B6、三相同步发电机，当转速和励磁不变时若负载增加，输出电压反而升高，则该负载性质为( )性的。

A、电感B、电阻和电容C、电阻D、电容正确答案：D7、更换高压熔断器时应戴( )。

A、医用手套B、绝缘手套C、手套D、一般手套正确答案：B8、电压型逆变器采用电容滤波，电压较稳定，( )，调速动态响应较慢，适用于多电机传动及不可逆系统。

A、输出电压为尖脉冲B、输出电流为尖脉冲C、输出电流为矩形波D、输出电压为矩形波正确答案：D9、通用变频器大部分参数(功能码)必须在( )下设置。

A、变频器运行状态B、变频器RUN状态C、变频器运行状态或停止运行状态D、变频器停止运行状态正确答案：D10、对于调速和制动无特殊要求的一般生产机构，应选用( )。

A、直流电动机B、绕线式异步电动机C、同步电动机D、鼠笼型异步电动机正确答案：D11、35kv及以上的电力线路且故障几率较高的长线路和主变不需要经常操作的变电所，适用于( )主接线。

A、桥式B、内桥式C、单母线式D、外桥式正确答案：B12、三相交流电路中，三相负载不对称，不可采用的测量方法是( )。
