制作与编辑原理图元件库实验报告

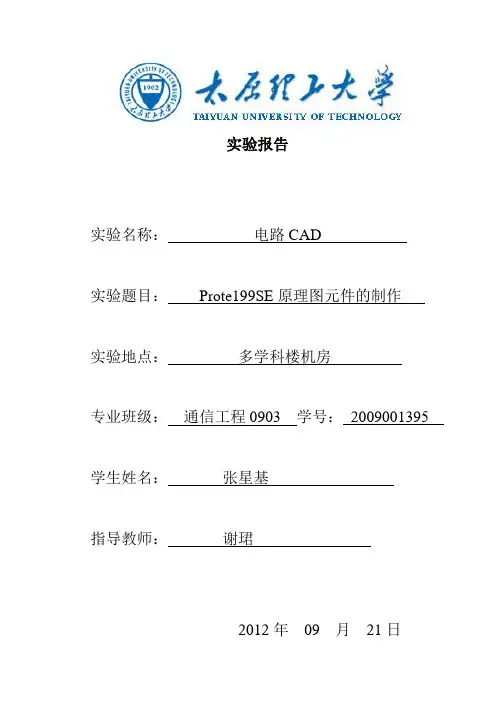

实验报告实验名称：电路CAD实验题目：Prote199SE原理图元件的制作实验地点：多学科楼机房专业班级：通信工程0903 学号：2009001395 学生姓名：张星基指导教师：谢珺2012年09 月21日实验二Protel99SE原理图元件的制作班级：电信0901班学号：2009001225 姓名：李超实验时间：2012.9.25；实验学时：2学时一、实验目的：1、掌握Protel99SE软件原理图元件库的编辑与管理2、掌握绘制元件符号的方法3、掌握编辑已有元件符号的方法二、实验内容1、在实验1创建的设计数据库下，新建一个原理图元件库文件，命名为“你的姓名全拼_Favorate.lib”（比如：Lixiaofang_Favorate.lib）2、打开原理图元件库Protel DOS Schematic Libraries.ddb文件，浏览7426、7437、74132元件，看看是否与74ALS00的图形一样？并把74LS00元件复制到“你的姓名全拼_Favorate.lib”元件库中。

3、设置电路图纸设置为A4。

绘制一个半径为20mil，线宽为Medium的半圆弧线；绘制一个半径为20mil的圆形；并将所绘制图形粘贴到实验报告中！4、在自己建的元件库文件“你的姓名全拼_Favorate.lib”中创建数码管REDCA和4006芯片2个元件：(1)制作如图1所示的数码管符号，元件名为REDCA，元件外形尺寸为90mil×60mil，引脚长度为默认长度。

数码管REDCA的引脚属性(2) 绘制如图2所示的4006，元件封装设置为DIP14，元件外形尺寸为90mil×80mil，引脚长度为20mil，各引脚信息如下：4006各引脚信息图1 REDCA 图2 元件4006（引脚7和14未显示）5、将Miscellaneous Devices.ddb元件库中的RES2、ELECTRO1、NPN复制到“你的姓名全拼_Favorate.lib”元件库中。

实验三元器件库的建立和管理一、实验目的(1)进一步熟悉Altium Designer 09软件的操作。

(2)掌握元器件库的调用和元件库编辑管理器的工作面板的使用。

(3)学会原理图元件库的建立。

(4)掌握简单元器件和复杂元器件的绘制。

(5)掌握元件封装库的创建和调用。

二、实验原理1、元器件库的调用执行菜单命令“File\New\Schematic Library”，系统在项目管理器面板中自动创建一个名为“Schlib1.SchLib”的元件库，并显示原理图库文件编辑窗口和SCH Library工作面板。

建立了新原理图库元件项目后执行“File\Save as”命令，选择合适的路径保存项目。

2、建立原理图元件库(1)绘制元件的步骤：(以绘制LM348N为例)(a) 单击SCH Library 标签，打开原理图元件编辑器，可以看到在Components栏中系统已经建立了一个名为“Component-1”的元件。

选中Component-1元件，执行“Tools\Rename Component”命令，在打开的New Component Name对话框中修改自己需要建立的元件名，比如“LM348N”。

(b) 执行命令“Tools\Document Options”，在弹出的Library Editor Workspace 对话框中修改元件编辑环境参数，主要修改Snap的参数，也可在绘制时按G在1、5、10三种栅格中进行切换。

(c) 定位坐标原点。

如果编辑区的坐标不在原点，执行命令“Edit\Jump\ Origin”，将光标重新定位到原点。

(d) 绘制运算放大器符号。

执行“Place\Polygon”命令，或选择工具栏中的按钮，绘制一个三角形，三角形顶点坐标分别为(0，-10)、(30，-30)和(0，-50)(e) 双击绘制好的三角形，在弹出的Polygon对话框中修改三角形的参数。

(f) 绘制元件管脚。

实验报告实验五 电路图元件库编辑（SCH LIB ）与新建元件一、实验目的1、了解电路图元件库元件管理的方法。

2、掌握新建元件库的方法。

3、掌握新创建一个元件的方法。

4、调用自己创建的元件库和新元件的方法二、实验原理简述元件库中虽有许多的元件，但在实际中，我们有时也会碰到一些特殊的元件，而元件库中找不到。

此时，我们可以自己创建新的元件库和新元件，一旦创建以后，以后就可以象调用其他元件一样，随意的去调用该库和新元件了，可以一劳永逸。

本次实验通过要求大家新建一个自己的元件库，命名为Mylib1，在Mylib1中新建两个新元件，并分别命名为COMP-1和COMP-2。

要求创建的元件如图4所示。

（COMP-1） (COMP-2)图4 电路图库与新元件的创建三、实验内容与主要步骤1、新建一个元件库文件（SchLib Document ），打开编辑元件库编辑程序。

2、作图绘制元件外形。

3、放置管脚，并编辑管脚名称及管脚的特性。

4、元件重命名5、元件的属性描述6、存储文件7、到电路图编辑环境，调入自己新建的库与新建的元件，验证是否创建成功及效果。

12345678四、实验报告要求1、截取原理图。

图1 元件COMP-1图2 元件COMP-22、在实验原始数据记录栏中，填写本次实验所新建的元件库名称、新建元件的名称、管脚参数与元件属性。

●元件库名称：Mylib1●新建元件的名称：COMP-1和COMP-2●管脚参数与元件属性：➢Component Name : COMP-1Part Count : 1Component Group :COMP-1Part : 1Pins - (Normal Representation) : 82 Passive5 Passive6 Passive8 Passive1 Passive4 Passive7 Passive3 PassiveHidden Pins :Pins - (De-Morgan Representation) : 0Hidden Pins :Pins - (IEEE Representation) : 0Hidden Pins :➢Component Name : COMP-2Part Count : 1Component Group :COMP-2Part : 1Pins - (Normal Representation) : 26W\C\I\ 1 PassiveA\C\I\ 3 PassiveIN 0 16 PassiveIN 1 17 PassiveIN 2 19 PassiveIN 3 20 PassiveI\E\ 10 PassiveO\E\ 12 PassiveDO 6 PassiveD1 7 PassiveD2 8 PassiveCLK 13 PassiveD3 9 PassiveW\C\O\ 2 PassiveA\C\O\ 26 PassiveDONE 27 PassiveNC 4 PassiveNC 5 PassiveNC 11 PassiveNC 15 PassiveNC 18 PassiveNC 25 PassiveD7 24 PassiveD6 23 PassiveD5 22 PassiveD4 21 PassiveHidden Pins :Pins - (De-Morgan Representation) : 0Hidden Pins :Pins - (IEEE Representation) : 0Hidden Pins :3、实验内容必须保存，每次同实验报告一起上交。

淮海工学院计算工程学院实验报告书课程名：《电子线路CAD》题目：实验二原理图元件制作实验班级：学号：姓名：实验二原理图元件制作实验实验目的和要求1、熟悉元件编辑环境。

2、掌握修改元件的方法。

3、掌握制作元件的方法。

4、熟悉层次电路原理图编辑方式实验重点1、修改元件2、制作元件实验难点制作元件实验环境Windows 2000/XP Protel 99 SE实验学时2学时，必做实验实验内容及实验步骤：一、认识元件图形符号编辑器1、启动方式（1）在原理图编辑状态下，在元件列表窗内找出并单击需要修改的元件后，再单击元件列表窗下的“Edit”按钮，即可启动元件电气图形符号编辑器并直接进入该元件电气图形符号的编辑状态。

（2）执行“File”菜单下的“Open...”命令，在“Open Design Database”窗口内，打开元件电气图形符号库文件包。

（3）执行“File”菜单下的“New”命令，在新文档选择窗口内，双击“SchLib”编辑器图标，也可以启动元件电气图形符号编辑器。

这种方法用于创建新的元件电气图形符号库文件。

2、操作界面元件电气图形符号编辑器的界面如右图所示以下为几点操作技巧：（1）Component内的“Mask”用于查找元件列表窗内的元件。

（2）Group内显示了与该元件具有相同电气图形的元件名称。

在元件列表窗内，单击某一元件后，再单击“Del”按钮，即可将该元件从组中删除；同理，单击“Add”按钮，添加元件。

单击“Description”按钮，单击“Designator”标签，即可进入描述对话框，在其中可以输入元件序号、型号、封装形式的缺省值。

其中“Foot”是元件的四种封装形式。

对修改后的元件图形，单击“Update Schematics”，将自动更新原理图中相应元件的电器图形符号。

（3）“Pins”列表窗内显示了元件引脚名称及编号。

3、工作参数设置必要时，也可执行“Options”菜单下的“Preferences...”命令，对工作参数进行设置，如光标形状、大小、可视格点形状等。

Multisim实验一一、实验目的：1、熟悉Multisim软件里的元件库；2、学会使用Multisim软件里的各种仿真仪器及仿真分析方法。

二、实验内容：1、图1为一函数信号发生器，要求在Multisim下完成电路原理图的绘制。

图12、通过仪器观察节点1、2、3的波形，测量其辅值V1= ，V2= ，V3= ；3、完成表1要求测量的参数；4、在图1的基础上，试设计输出频率为2K的波形发生器。

表1三、实验结果与过程：电路图：a.R1=R2=6.8k; c1=c2=100nF:V1:2.5V ; V2:6V ; V3: 6.25V ;b.R1=R2=7.5k; c1=c2=120nF:V1: 2.5V ; V2: 5.8 ; V3:8.0 ;c.R1=R2=8.2k; c1=c2=160nF:V1: 2.5V ; V2: 6.0V ; V3:12.0V ;（4）在图1的基础上，试设计输出频率为2K的波形发生器。

四、实验小结：本次试验绘制的函数信号发生器电路可以产生正弦波、方波、三角波，该电路主要使用了三个集成运放，通过调节输入电阻和电容的值，则可输出不同频率的信号波形，具有实用意义。

Multisim实验二一、实验目的：1、掌握在Multisim软件里如何新建及编辑元件；2、进一步熟悉仿真器件的使用。

二、实验内容：1、新建运放ADA4692；步骤一输入元件信息；步骤三输入符号信息；步骤四设置管脚参数；步骤五设置符号与布局封装间的映射信息；步骤六选择仿真模型；步骤七将符号管脚映射至模型管脚；步骤八将元件保存到数据库中；2、将实验一中的运放用ADA4692替换，验证该器件是否可以正常使用。

三、实验步骤与结果：1、创建芯片：（1）输入元件信息：（3）输入符号信息：（4）设置管脚参数：（5）设置符号与布局封装间的映射信息：（6）选择仿真模型：（7）将符号管脚映射至模型管脚：（8）将元件保存到数据库中：2、将实验一中的运放用新建的ADA4692替换，观察各点的输出波形，验证该器件是否可以正常使用。

实验二制作原理图元件及元件库
一、实验目的
1、掌握元器件库编辑器的功能和基本操作。

2、掌握用元器件库来制作电路元器件。

3、Drawing Tools工具栏的使用。

二、实验内容
1、新建一个项目文件，新建原理图库文件，将文档名修改为Mylib.lib。

2、元器件库编辑器的基本操作。

设置文档参数，可视栅格为10mil，捕获栅格为5
mil，图纸大小为A4；熟悉画图工具栏的使用。

3、修改原件图形符号，Miscellaneous Device.ddb 元件库中的NPN 三极管元件图
形符号修改为图2-1形式。

图2-1
4、用画图工具栏绘制Normal格式的元器件。

绘制图2-2所示元器件，名为
P89C51RD2，大小为130*250 mm管脚20为GND，40脚为VCC ,管脚18、19、
31为输入脚，管脚29、30为输出脚，其余管脚的电气属性为IO，元器件封装
为DIP40。

图2-2
5、制作LED数码显示器，元器件图形如图2-3。

亦可绘制课本图2-116形式的LED
数码显示器。

图2-3。

Protel 99SE实训汇报一、实训地点：思行楼312教室二、实训时间：—学期第十六七周三、实训指导老师：张丽霞何涛四、实训目旳：掌握PROTEL软件旳基本运用，能用它绘制原理图和制作PCB板五、实训内容概要：绘制手表电池充电器电路原理图、绘制点阵显示电路原理图、绘制基本放大电路原理图及其PCB 板旳设计、绘制数据采集电路原理图、绘制信号放大电路原理图及其PCB板、原理图库和PCB封装库旳设计、层次原理图旳设计（信号发生电路原理图及其PCB板旳设计）六、实训内容详要1．绘制手表电池充电器电路原理图和点阵显示电路原理图1）．①、手表电池充电器电路原理图②点阵显示电路原理图2).内容及规定熟悉PROTEL旳构成和特点、安装与认证、界面；练习工作面板旳操作与控制、项目管理和编辑；熟悉原理图编辑环境，练习图纸参数设置。

3).环节①．首先新建立一种工作空间，在次工作空间里建立一种以“熟悉工作环境“为名称旳工作项目，然后在此项目下建立两个原理图文献，分别为“绘制手表电池充电器电路原理图和点阵显示电路原理图”②．打开已建立旳原理图文献，在此基础上进行原理图旳绘制。

③．在原理图库中找到需要旳元器件合理旳放置在图纸中并对其参数设置。

④．对已步好局旳元器件进行连接。

⑤．检查划好旳原理图，看与否有错误。

4）．操作过程中碰到旳难点初次接触到PROTEL软件，操作起来难免会碰到诸多困难，不过这也是此学习任务旳目旳—熟悉PROREL旳工作环境及基本操作。

操作过程中碰到旳重要问题就是找我们需要旳元器件，很难找到，不过通过自己旳一翻揣摩之后懂得，只要记住所要元器件旳名称，问题也就处理了。

2．绘制基本放大电路原理图及其PCB板旳设计1）．基本放大电路原理图2).内容及规定原理图设计旳基本知识；原理图图纸设置；放置元件及元件属性设置；放置导线及导线属性设置；窗口操作及对象编辑旳措施。

3).环节①．创立原理图文献在绘制原理图前，需要在集成工作环境中创立原理图设计文献，以便绘制原理图。

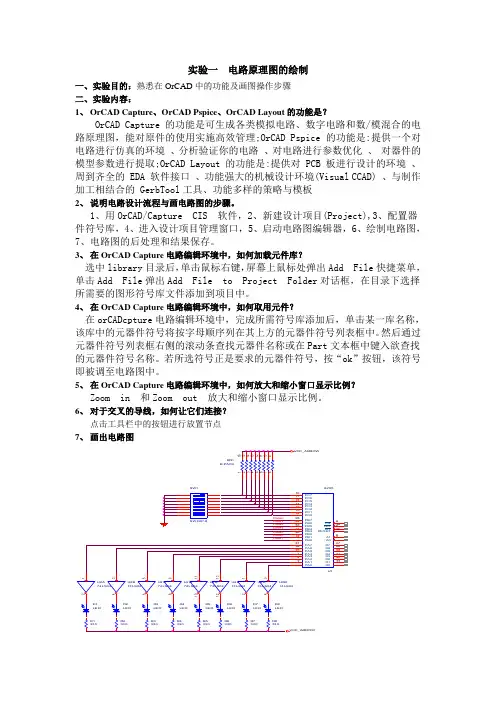

实验一 电路原理图的绘制一、实验目的：熟悉在OrCAD 中的功能及画图操作步骤 二、实验内容：1、 OrCAD Capture 、OrCAD Pspice 、OrCAD Layout 的功能是？OrCAD Capture 的功能是可生成各类模拟电路、数字电路和数/模混合的电路原理图，能对原件的使用实施高效管理;OrCAD Pspice 的功能是:提供一个对电路进行仿真的环境 、分析验证你的电路 、对电路进行参数优化 、 对器件的模型参数进行提取;OrCAD Layout 的功能是:提供对 PCB 板进行设计的环境 、周到齐全的 EDA 软件接口 、功能强大的机械设计环境(Visual CCAD) 、与制作加工相结合的 GerbTool 工具、功能多样的策略与模板2、 说明电路设计流程与画电路图的步骤。

1、用OrCAD/Capture CIS 软件，2、新建设计项目(Project),3、配置器件符号库，4、进入设计项目管理窗口，5、启动电路图编辑器，6、绘制电路图，7、电路图的后处理和结果保存。

3、 在OrCAD Capture 电路编辑环境中，如何加载元件库？选中library 目录后，单击鼠标右键，屏幕上鼠标处弹出Add File 快捷菜单，单击Add File 弹出Add File to Project Folder 对话框，在目录下选择所需要的图形符号库文件添加到项目中。

4、 在OrCAD Capture 电路编辑环境中，如何取用元件？在orCADcpture 电路编辑环境中，完成所需符号库添加后，单击某一库名称，该库中的元器件符号将按字母顺序列在其上方的元器件符号列表框中。

然后通过元器件符号列表框右侧的滚动条查找元器件名称或在Part 文本框中键入欲查找的元器件符号名称。

若所选符号正是要求的元器件符号，按“ok ”按钮，该符号即被调至电路图中。

5、 在OrCAD Capture 电路编辑环境中，如何放大和缩小窗口显示比例？Zoom in 和Zoom out 放大和缩小窗口显示比例。

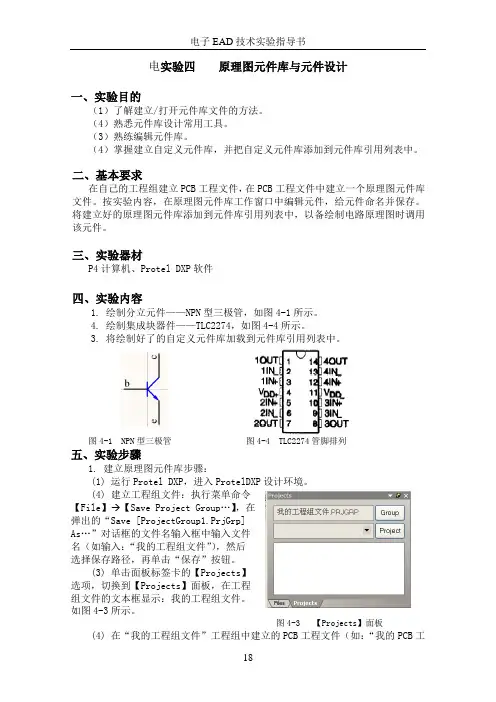

电实验四原理图元件库与元件设计一、实验目的（1）了解建立/打开元件库文件的方法。

（4）熟悉元件库设计常用工具。

（3）熟练编辑元件库。

（4）掌握建立自定义元件库，并把自定义元件库添加到元件库引用列表中。

二、基本要求在自己的工程组建立PCB工程文件，在PCB工程文件中建立一个原理图元件库文件。

按实验内容，在原理图元件库工作窗口中编辑元件，给元件命名并保存。

将建立好的原理图元件库添加到元件库引用列表中，以备绘制电路原理图时调用该元件。

三、实验器材P4计算机、Protel DXP软件四、实验内容1. 绘制分立元件——NPN型三极管，如图4-1所示。

4. 绘制集成块器件——TLC2274，如图4-4所示。

3. 将绘制好了的自定义元件库加载到元件库引用列表中。

图4-1 NPN型三极管图4-4 TLC2274管脚排列五、实验步骤1. 建立原理图元件库步骤：(1) 运行Protel DXP，进入ProtelDXP设计环境。

(4) 建立工程组文件：执行菜单命令【File】 【Save Project Group…】，在弹出的“Save [ProjectGroup1.PrjGrp]As…”对话框的文件名输入框中输入文件名（如输入：“我的工程组文件”），然后选择保存路径，再单击“保存”按钮。

(3) 单击面板标签卡的【Projects】选项，切换到【Projects】面板，在工程组文件的文本框显示：我的工程组文件。

如图4-3所示。

图4-3 【Projects】面板(4) 在“我的工程组文件”工程组中建立的PCB工程文件（如：“我的PCB工程”）：执行菜单命令【File 】→【New 】→【PCB Project 】，建立PCB Project1.PrjPCB 工程文件，如图4-4所示。

执行菜单命令【File 】→【Save Project 】，在弹出的“Save [PCB Project1.PrjPCB] As …”对话框的文件名输入框中输入文件名（如输入：“我的PCB 工程”），然后选择保存路径，再单击“保存”按钮。

实验二 创建原理图元件库及制作原理图库元件一、实验目的1、学会创建原理图元件库，熟悉原理图库元件编辑器的基本操作方法。

2、熟悉和掌握原理图库元件编辑器中库元件管理器的使用方法。

3、熟悉和掌握绘图工具栏中各种绘图工具的使用。

4、熟悉和掌握绘制原理图库元件的方法和步骤。

二、实验内容1、在实验一所建立的“你的学号你的姓名.DDB”设计数据库中接着新建一个原理图元件库文件，文件名为：“实验二.LIB”。

2、在“实验二.LIB”中新建第一个原理图库元件，元件名称为AT89S2051，该元件是Atmel公司生产的51内核20引脚的单片机，其管脚名称及排列如图2-1所示。

图2-1 AT89S2051的管脚排列图3、在“实验二.LIB”中新建第二个原理图库元件，元件名为：DPY_7-SEG_DP，其管脚名称及排列如图2-2所示。

该元件是7段LED数码管。

图2-2 7段LED数码管的管脚排列图三、实验步骤1、打开自己的设计数据库文件。

首先，打开你自己的实验文件夹。

然后，双击你自己的DDB设计数据库文件，打开设计数据库。

如图2-3所示。

（a） （b）（c）图2-3 打开设计数据库步骤2、建立原理图库文件。

单击【File】→【New…】菜单或在设计管理器中先单击“Documents”文件夹，然后在打开的列表工作区的空白处单击鼠标右键，在弹出的快捷菜单中选择【New…】菜单。

弹出新建文档对话框。

选择图标 ，即“Schematic Library Document”文件类型，然后单击“OK”按钮。

即新建一个原理图库文件，如图2-4所示。

默认的文件名是Schlib1.Lib。

图2-4 新建原理图库文件3、文件改名，将“Schlib1.Lib”改为“实验二.Lib”。

具体操作步骤如下。

首先，将鼠标放在工作区域上方的“Schlib1.Lib”标签上，然后单击鼠标右键，在弹出的快捷菜单中选择【Close】菜单，在弹出的“Confirm”对话框中，单击“Yes”按钮，保存改变。

一、实训目的1.培养学生掌握、使用实用电子线路、计算机系统设计、仿真软件的能力。

2.提高学生读图、分析线路和正确绘制设计线路、系统的能力。

1.了解原理图设计基础、了解设计环境设置、学习Altium Designer软件的功能及使用方法。

2.掌握绘制原理图的各种工具、利用软件绘制原理图。

3.掌握编辑元器件的方法构造原理图元件库。

4.熟练掌握手工绘制电路版的方法。

5.掌握绘制编辑元件封装图的方法，自己构造印制板元件库。

6.了解电路板设计的一般规则、利用软件绘制原理图并自动生成印制板图。

二、实训软件Altium DesignerAltium Designer 是原Protel软件开发商Altium公司推出的一体化的电子产品开发系统，主要运行在Windows操作系统。

这套软件通过把原理图设计、电路仿真、PCB绘制编辑、拓扑逻辑自动布线、信号完整性分析和设计输出等技术的完美融合，为设计者提供了全新的设计解决方案，使设计者可以轻松进行设计，熟练使用这一软件使电路设计的质量和效率大大提高。

三、实训内容1.绘制电路原理图，并绘制PCB板1.1创建新项目在Altium Designer里，一个工程包括所有文件之间的关联和设计的相关设置。

我们必须先创建项目文件，然后再在其中创建原理图以及PCB图，在菜单栏选择文件→ 新的→ 工程→ PCB Project。

通过选择文件→保存为来将新项目重命名（扩展名为.Pr jPCB)。

指定把这个项目保存在桌面上的“PCB报告”文件夹的位置，在文件名栏里键入文件名“空调伴侣”并单击保存按钮。

1.2创建原理图图纸右击项目PCB_Rrport在菜单中选择添加新项目到工程→Schematic.在设计窗口中将出现了一个命名为Sheet1.SchDoc的空白电路原理图并且该电路原理图将自动被添加到工程当中。

该电路原理图会在工程的Source Documents目录下。

通过文件文件>>保存为可以对新建的电路原理图进行重命名，可以将通过文件保存导航保存到用户所需要的硬盘位置,如输入文件名字“空调伴侣”并且点击保存。

阳光明媚心情好啊电路计算机辅助设计实验名称：电路原理图的绘制学生姓名：非常好专业：电子信息科学与技术班级：电子13-100学号： 41指导教师：美眉日期： 2011 年 9 月 20 日实验一电路原理图的绘制一、目的：熟悉在OrCAD中的功能及画图操作步骤二、实验内容：绘制的电路图如下：1.OrCAD Capture,OrCAD Pspice,OrCAD Layout的功能是？OrCAD Capture：电路图的绘制与电路图的后处理；OrCAD Pspice：电路的模拟仿真；OrCAD Layout：PCB版图设计。

2．说明电路设计的流程和画电路图的步骤。

流程：调用Page Editor，绘制电路图，修改电路图，电路图的后处理和结果输出。

画电路图的步骤：绘制或调用元器件，元器件间的电连接，绘制电路图的辅助元素。

3．在OrCAD Capture电路编辑环境中，如何加载元件库？点击place——part这是在弹出的窗口右方点击Add Library选择所要添加的库便完成。

4．在OrCAD Capture电路编辑环境中，如何取用元件？点击place——part在弹出的窗口中选择所要的元件，若当前所有的库里没有所要的元件右方点击Add Library添加元件所在库从新选择便可。

5．在OrCAD Capture电路编辑环境中，如何放大和缩小窗口显示比例？在快捷菜单点击两标志zoom in，zoom out便可进行放大和缩小；点击view——zoom——in/out也可以。

6．在OrCAD Capture电路编辑环境中，如何连接线路，在何种情况下会自动产生节点？Place——Wire便可进行连线；当吧元件连接点移动靠近另一元件连接点，便会自动产生节点。

7．对于交叉的导线，如何让他们连接？在连线状态下，移动线头，在所要连接的导线上单击，便可连接。

10．如何利用Capture所提供的自动元件序号排序功能，将电路图中所不确定的元件序号进行排序？在项目管理器界面下，Tool——Annotate——Incremental reference update。

原理图元器件的制作一、实验目的1.掌握DXP2004 原理图元件库文件的创建方法。

2.掌握自建原理图元件库的管理方法和新器件的制作方法二、实验仪器计算机、DXP 2004软件三、实验任务1. 创建原理图元件库文件2. 制作新的元器件3. 把系统Miscellaneous Devices.IntLib库和Miscellaneous Connectors.IntLib库中常用的电阻、电容、二级管、三极管、开关、接插件等元件复制到创建的原理图元件库文件中。

四、实验步骤4.1创建原理图元件库文件（1）启动DXP2004软件，打开工程项目文件。

创建原理图元件库文件的方法有两种。

方法一：执行菜单File/New/Library/Schematic Library。

方法二：在工程项目工作面板中，将鼠标移到电话接听器.PRJPCB处，点击右键，选择Add New to Project/Schematic Library,如图1所示。

图1 创建原理图元件库文件执行了原理图元件库文件命令后，在项目工作面板上就多了一个Schlib1.SchLib文件，如图2所示。

图2新建的原理图元件库文件（2）保存文件。

执行菜菜单File/Save命令，或者将鼠标移到图2所示的Schlib1.SchLib处，点击右键，选择Save，进入保存文件对话框，如下图3所示。

将文件命名为MYLIB,点击保存按钮，就可以完成文件保存。

图3 原理图元件库文件保存对话框（3）打开原理图元件库编辑管理器。

点击图2所示的SCH Library按钮，或者执行菜单View/WorkSpace Pannels/SCH/SCH Library命令，进入原理图元件库编辑管理器。

原理图元件的创建、复制、修改都必须在元件库编辑器下进行。

编辑器界面如下图4所示。

图4 原理图元件库编辑器界面从图4可看到，系统自动生成一个名为“Component_1”的空白器件。

在器件列表区可对元件进行改名、复制、粘贴等功能。

一、课程设计的目的通过本课程的实习，使学生掌握设计电路原理图、制作电路原理图元器件库、电气法则测试、管理设计文件、制作各种符合国家标准的印制电路板、制作印制板封装库的方法和实际应用技巧。

主要包括以下内容：·原理图（SCH）设计系统。

·原理图元件库编辑。

·印制电路板（PCB）设计系统。

·印制电路板元件库编辑。

二、课程设计的内容和要求（一）原理图（SCH）设计系统（1）原理图的设计步骤；（2）绘制电路原理图；（3）文件管理；（4）生成网络表文件；（5）层次原理图的设计。

（二）原理图元件库编辑（1）原理图元件库编辑器；（2）原理图元件库绘图工具和命令；（3）制作自己的元件库。

（三）印制电路板（PCB）设计系统（1）印制电路板（PCB）的布线流程；（2）设置电路板工作层面和工作参数；（3）元件布局；（4）手动布线与自动布线；（四）印制电路板元件库编辑（1）PCB元件库编辑器；（2）PCB元件库绘图工具和命令；（3）制作自己的PCB元件库（五）原件封装属性：电阻——AXIAL0.3电容——RADI0.4晶振——XTAL1CY7C63231A——DIP18SN74LVC4245A——DIP28NRF2401——DIP24LP2980IM5——SIP5XTAL——XTAL1天线——TIANXIAN电源和地插座——AXIAL1.0三、绘制原理图与PCB1、绘制原理图（1）在原理图库文件中绘制CY7C63231A芯片CY7C63231A由HEADER 9X2更改而来.见3.1图3.1 芯片简介：CY7C68013A是CYPRESS公司EZ-USB FX2LP系列单片机的代表型号，是上一代CY7C68013的低功耗版本它支持USB2.03种工作模式中的两种和USB1.1两种模式的全速12Mbps（2）在原理图库文件中绘制SN74LVC4245A（由HEADER 12X2更改而来）见图3.2图3.2 芯片简介：SN74LVC4245A是总线传输器件，它的数据传输方向是双向的（3）在原理图库文件中绘制nRF2402（由HEADER 13X2更改而来）见图3.3图3.3 芯片简介：nRF2401是单片射频收发芯片，工作于2.4～2.5GHz ISM频段，芯片内置频率合成器、功率放大器、晶体振荡器和调制器等功能模块，输出功率和通信频道可通过程序进行配置（4）在原理图库文件中绘制LP2980IM5（由CON5更改而来）见图3.4图3.4 芯片简介：LP2980IM5是超低能耗50马调节阀（5）绘制原理图①新建原理图文件：②连接电路如图：③对电路进行ERC检测④电路无误后创建网表二、绘制PCB1、绘制PCB库中没有的原件封装绘制的天线封装如图:注意：封装的引脚与原理图中引脚相对应2、绘制PCB（1）新建PCB文件（2）绘制一张长127mm,宽101mm的双面PCB板（3）加载网络表，并分析改正其中的错误（4）加载完成后在PCB文档中进行布局（5）布局完成后使用自动布线工具进行布线（6）检测无误后，就可进行3D预览四、课程设计总结通过为期两天的protel学习，比较全面地了解和掌握了绘制、编辑电路原理图和印制电路图的方法和技巧，并能处理一些常见问题。

实验日期_______ 班级_______ 指导老师________姓名_______ 学号_______ 得分________实验十四创建原理图元件库一、实验目的1、掌握Altium Designer 21元件库编辑器的功能和基本操作；2、掌握用元件库编辑器来制作电路元器件；二、实验内容（一）绘制74LS160，元件封装设置为DIP16。

其中1-7引脚、9引脚、10引脚为输入引脚；11-15引脚为输出引脚；8脚为地，隐藏；16脚为电源，隐藏。

1、新建文件夹“实验十四”；2、执行File—New—Library—Schematic Library，启动原理图库文件编辑器，并创建一个新的原理图库文件，命名为“实验十四Lib.SchLib”；如图14-1所示。

图14-13、执行Tools—Document Options，在弹出的库编辑器工作区对话框中进行工作区参数设置，将可视网格（visible grid）和捕获网格（snap grid）都设置为10mil；4、新建元器件。

点击菜单Tools→New Component，弹出新器件对话框，将原理图符号重新命名为74LS160。

如图14-2所示.图14-25、单击菜单Place—Rectangle，在第四象限画一大小为50mil×110mil的矩形框，双击矩形框边框线，弹出一对话框，将Border Width 改为“Small”。

如图14-3所示。

图14-36、放置引脚。

单击菜单Place→Pin,放置时按下Tab键，弹出修改管脚属性对话框，如图14-4所示。

在图中修改Display Name、Designator和Electrical Type属性。

引脚放置完成后的元件如图14-5所示。

注意：一定要保证具有电气特性的一端（即带有“x”的一端）朝外，这可以通过按空格键旋转来实现.*Display Name：用于设置库元件引脚的名称。

对于上面有“—”的管脚，输入名称时，可以通过在每个字符后加“\”来实现。
