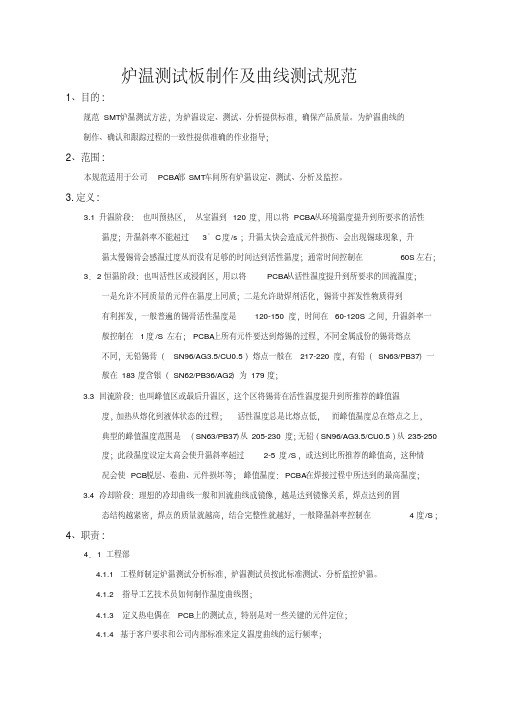

炉温测试板制作及曲线测试规范1、目的:规范SMT炉温测试方法，为炉温设定、测试、分析提供标准，确保产品质量。
为炉温曲线的制作、确认和跟踪过程的一致性提供准确的作业指导；2、范围:本规范适用于公司PCBA部SMT车间所有炉温设定、测试、分析及监控。
3.定义:3.1升温阶段：也叫预热区，从室温到120度，用以将PCBA从环境温度提升到所要求的活性温度；升温斜率不能超过3°C度/s；升温太快会造成元件损伤、会出现锡球现象，升温太慢锡膏会感温过度从而没有足够的时间达到活性温度；通常时间控制在60S左右；3．2恒温阶段：也叫活性区或浸润区，用以将PCBA从活性温度提升到所要求的回流温度；一是允许不同质量的元件在温度上同质；二是允许助焊剂活化，锡膏中挥发性物质得到有利挥发，一般普遍的锡膏活性温度是120-150度，时间在60-120S之间，升温斜率一般控制在1度/S左右；PCBA上所有元件要达到熔锡的过程，不同金属成份的锡膏熔点不同，无铅锡膏（SN96/AG3.5/CU0.5）熔点一般在217-220度，有铅（SN63/PB37）一般在183度含银（SN62/PB36/AG2）为179度；3.3回流阶段：也叫峰值区或最后升温区，这个区将锡膏在活性温度提升到所推荐的峰值温度，加热从熔化到液体状态的过程；活性温度总是比熔点低，而峰值温度总在熔点之上，典型的峰值温度范围是（SN63/PB37）从205-230度；无铅（SN96/AG3.5/CU0.5）从235-250度；此段温度设定太高会使升温斜率超过2-5度/S，或达到比所推荐的峰值高，这种情况会使PCB脱层、卷曲、元件损坏等；峰值温度：PCBA在焊接过程中所达到的最高温度；3.4冷却阶段：理想的冷却曲线一般和回流曲线成镜像，越是达到镜像关系，焊点达到的固态结构越紧密，焊点的质量就越高，结合完整性就越好，一般降温斜率控制在4度/S；4、职责:4．1 工程部4.1.1工程师制定炉温测试分析标准，炉温测试员按此标准测试、分析监控炉温。
SMT測溫板制做規范
測溫板的選點:
1B(pcb)取点于PCBA的BGA錫球上.
2B(pcb)取点于PCBA的IC類元件腳位上
3B(pcb)取点于PCBA的smt零件面上，散热较大的smt零件的焊盘上 4B(pcb)取点于PCBA的smt零件面上，散热较小的smt零件的焊盘上 5B(pcb)取点于PCBA的smt零件面上，散热较小的smt零件的焊盘上 埋点要求;
热电偶板面埋点
热电偶与PTH点的连接
热电偶与SMT点的连接
热电偶使用注意;
维护/保养;
每一片测温板測完爐溫后,分機種放于对应的柜格中.
使用周期:
累计使用60次,该测温板报废,必须重新制作
累计使用不满60次,但做出的曲线不能满足制程要求时, 该测温板也要报废,必须重新制作。
FS FS/M-SMT-E-009A REV.0-2016.01.08保密级别：内部公开炉温测试板制作及测试作业规范1.0目的为制作炉温测试板和测试炉温提供正确的方法和依据，使SMT炉温板制作及测试作业标准化，确保炉温符合产品品质要求。
2.0范围适用公司SMT回流炉测温板制作及炉温测试作业。
3.0权责3.1SMT工程部3.1.1负责本规范文件制定及完善，并严格按此规范进行操作。
3.1.2负责根据生产需求制作对应机型的测试板及炉温测试。
3.1.3负责炉温测板的报废评估及炉温曲线优化，保证产品质量。
3.3品质部3.3.1负责监督炉温测试板的制作确认及使用寿命监控。
3.3.2负责监督每日炉温测试及温度曲线确认检查。
4.0程序4.1测试点的位置选取原则4.1.1测试点位置选取，手机主板要求选取6个测试点，需注意感温线的接线端正负不可接反。
4.1.2结合PCB板元件的温度特性，一般选取的点需要覆盖大中小执容量的元件。
4.1.3依照PCB板元件组件的分布，选点需平均分配覆盖PC板面区域。
4.2测试点选取类型4.2.1BGA类元件正中央底（如图1“●”标示），从PCB板背面打孔把探头埋入BGA底部。
4.2.2QFN类元件元件正中央接地焊盘（如图2“●”标示）从PCB板背面打孔把探头埋入元件底部或四边的引脚焊盘。
4.3.3USB、耳机、卡座和屏蔽盖类大热容量元件容易冷焊的元件都需要测试点，如下图“●”标示。
屏蔽盖CHIP类元件4.3测温线的制作4.3.1采用镍铬-镍铝热电偶感温线。
4.3.2每根感温线的长度为20-30cm,最长不超过30cm.4.3.3测温线测点端接头分开后，必须用点焊机熔接成一个结点，不允许用扭绞方式，测试点不能出现交叉的现象。
如下图示4.3.4测试线另一端连接测温头，镍铬端（有条细红线缠绕）接测温头的正极，另一根接测温头的负极（如图示）4.4测温点的制作方法4.4.1BGA元件从元件的背面打孔，将感温线穿过孔，将测温线穿过钻孔把探头埋在BGA元件底部，然后用红胶对BGA元件四边进行固定，并封堵钻孔。
测温工岗位操作规程范本1.工作准备1.1 在开始工作之前，测温工应按要求佩戴好个人防护用品，包括工作服、安全帽、防护眼镜和手套等。
1.2 确保温度计的准确性和可靠性，进行校准和检查，确保其处于正常工作状态。
1.3 清理和准备好工作区域，确保工作环境整洁无障碍。
2.测温操作2.1 在测温之前，测温工应先向被测对象解释测温目的并征得其同意。
2.2 手持温度计测量被测对象的体温。
应将温度计置于被测者的额头正中，确保温度计与额头紧密贴合。
2.3 确保测量时不受外界因素干扰，如遮挡物、强光等，以保证测量的准确性。
2.4 在测量完成后，及时记录测得的体温数值，并告知被测者测温结果。
3.温度计消毒3.1 在每次使用前，应对温度计进行消毒处理。
可选用消毒酒精或专用消毒液进行擦拭或浸泡。
3.2 严格按照消毒液说明书的要求进行操作，确保消毒的充分有效。
3.3 消毒完毕后，应将温度计放置于洁净的容器内，避免其再次被污染。
4.安全操作4.1 在操作过程中，测温工应严格遵守各项安全规定和操作程序，确保人身安全和被测对象的隐私。
4.2 如发现有异常情况或突发事件发生，应及时向上级汇报，并采取相应的紧急措施。
4.3 定期对工作设备进行检查和维护，确保其安全性和可靠性。
4.4 在工作区域进行结束时，应将工作场所进行整理，设备妥善存放，确保下次工作时无障碍。
5.工作记录和汇报5.1 每次测温结束后，应及时将测得的体温数据记录下来，并按规定进行整理和归档。
5.2 定期对测温工作进行总结，及时汇报工作进展和相关问题，提出改进建议。
5.3 如发现体温异常情况，应立即向上级进行汇报，并按相关规定进行处理。
6.其他要求6.1 测温工应时刻保持良好的工作状态和工作态度，认真负责地完成每一项测温任务。
6.2 遵守公司制定的纪律，保守工作秘密，不得擅自泄露被测对象的隐私。
6.3 不得在工作中进行任何无关的个人活动，不得利用工作之便谋取私利。
6.4 定期参加培训和学习，不断提升专业素质和技能水平，保持与岗位要求的匹配度。
测温工岗位操作规程第一章总则第一条为了规范测温工岗位的操作行为，提高工作效率和质量，保护员工的安全与健康，特制定本操作规程。
第二条本操作规程适用于所有从事测温工作的员工。
第三条所有从事测温工作的员工应严格遵守本操作规程，确保操作的规范性和安全性。
第四条测温工作是指利用温度测量仪器对物体或区域进行温度测量的工作。
第五条测温工作应按照相关法律法规和安全操作规程进行，保证操作的正确性和可靠性。
第六条测温工作应注重保护仪器的安全和保养，合理使用仪器设备，提高工作效率。
第七条测温工作应提供必要的人身防护装备，并确保员工使用正确。
第八条测温工作应尽量减少对环境的污染和对他人的影响。
第二章岗位职责第九条测温工应具备以下职责：1. 根据工作安排和要求，按时到岗并完成测温任务。
2. 熟悉和使用各类温度测量仪器，并根据需要进行校准和维护。
3. 进行温度测量前，对测量对象进行检查，确保测量条件的正确和可靠。
4. 准确读取并记录测量结果，以保证测量数据的准确性和可追溯性。
5. 根据测量结果，进行数据分析和处理，并及时报告上级领导。
6. 配合相关部门进行质量检验和技术评估工作。
7. 遵守操作规程和工作纪律，保证工作的安全和质量。
第三章操作流程第十条测温工应按以下流程进行工作：1. 提前查看工作安排和任务要求，合理安排工作时间和计划。
2. 准备工作：检查并准备好所需的测温仪器和工具。
3. 穿戴个人防护装备，确保工作安全。
4. 检查测温仪器的状态和准确性，对需要校准的仪器进行校准。
5. 根据工作要求确定测温位置和方法，确保测温条件的正确。
6. 进行测温工作，准确读取测量结果并记录。
7. 对测温数据进行分析和处理，制作测温报告。
8. 清理和归还使用的仪器和工具，保证工作环境的整洁。
9. 完成工作报告，并提供相关数据和报告给上级领导。
第四章工作安全第十一条测温工应注意以下工作安全事项：1. 在测温过程中，应保持警惕，注意安全环境，避免发生意外。
一、目的本规范规定炉温曲线的测试周期、测试方法等，以通过定期的、正确的炉温曲线测试确定最佳的曲线参数，最终保证PCB 装配最佳、稳定质量，提高生产效率和产品直通率，解决工程人员的测试问题，为企业优化生产，创造更多利润。
二、定义1、回流曲线在使用焊膏工艺方式中，通过固定在PCB 表面的热电偶及数据采集器测试出 PCB 在回流焊炉中时间与温度的可视数据集合，根据焊膏供应商推荐的曲线，对不同产品通过适当调整温度设置及传输链的速度所得到的最佳的一组炉温设置参数。
2、固化曲线在使用点胶或印胶工艺方式中，通过固定在PCB 表面的热电偶及数据采集器测试出 PCB 在固化炉中时间与温度的可视数据集合，根据焊膏供应商推荐的曲线，对不同产品通过适当调整温度设置及传输链的速度所得到的最佳的一组炉温设置参数。
3、基本产品指在一个产品系列中作为基本型的产品，该系列的其它产品都在此基础上进行贴装状态更改或对印制板进行少量的改版，一般情况下一个产品系列同一功能的印制板其图号仅在版本号上进行区分。
4、派生产品指由于设计贴装状态更改、或印制板在原有基础上进行少量的改版所生成的其所改动的 CHIP 类器件数量未超过 50 只、同时没有对外形尺寸大于□20mm×20mm 的 IC 器件（不包括 BGA、CSP 等特殊封装的器件）的数量进行调整的产品。
5、全新产品指产品公司全新开发、设计贴装状态更改或印制板在原有基础上改版时所生成的其所改动的CHIP 类器件数量超过50 只、或对外形尺寸大于□20mm×20mm 的 IC 器件的数量进行调整的产品。
凡状态更改中增加或减少了 BGA、CSP 等特殊封装的器件的产品均视为全新产品。
6、测试样板指用来测试炉温的实装板，严格来说，该板必须贴装有与用来测试的生产状态基本一致的元器件三、回流焊炉温测试点的选取测试点的选取一般最少三个部位,代表PCB组件上温度变化的测试点(能反映PCB组件上高、中低温部位的温度变化); 般情况下，高温度部位在PCB与传送方向相垂直的元件边缘中心处，低温度在PCB 靠近中心部位的大型元件半田端子处(PLCC.QFP等)，另外对耐热性差部品表面要有测试点,以及客户的特定要求。
文件编号JH-GL-GC-050编制宋官武批准1．目的快速制作出正确和符合制程需要的测温板，预防因测温板失效而模拟不到真实的profile温度，提高温度模拟测试的成功率，确保测温板的有效利用及保证产品品质。
2．范围适用于本公司SMT回流焊温度测量管控。
3．术语无。
4．职责工程部：工程部负责产品profile测量，测温板的制作/维护、曲线的管理，profile标准的制定，profile 的检查，优化和审批。
生产部：负责反馈不良状況给工程，以便及时改善炉溫。
质管部：负责定期监控炉温设置状况，保证制程稳定。
5．程序5.1测温板的申请与制作要求：5.1.1 试样产品由研发提供样品、工程制作测温板。
5.1.2 客户有要求按客户要求制作；在客户没有特别要求的情况下可选用导热胶，红胶或高温锡丝作为测温点固定材料。
5.1.3 测温线的种类为：Type K Ni-Cr合金vs. Ni-Al合金 -200℃ ~ 1250℃，直径≤0.254mm。
5.1.4 测温点制作，焊接大小为测温点高度≤2.5mm，长宽≤5mm。
5.1.5 引脚类元件测温点必须平贴PCB板，与元件引脚相连,如下图一5.1.6 若有BGA类元件测温点必须紧贴在所取的焊点上,如下图二图一图二文件编号JH-GL-GC-050编制宋官武批准5.1.7 测温点的标示位置需与profile图显示位置一致。
5.1.8 测温点做好后，要等导热胶或红胶完全烘干后才能使用，且在烘干过程中不可碰到测温板和测温线，避免测温线头与测温点之间松脱，影响导热效果。
5.1.9 测温线不可断裂，不可将两根导线扭在一起。
如下图：5.1.10 导线与插头连接，将导线依据板子尺寸大小选择长度，拨去绝缘皮约6mm用丝刀固定连接到插头上，红色连接到负极，黄色连接到正极，不可接反,如下图所示：5.1.11高温胶带应该固定热电偶绝缘外皮部分，不应该盖住热电偶探头，5.1.12 红胶用于填充孔和绑定热电偶线，但不可过多（直径≤5mm）以至于影响温度测量的准确性。
S M T测温板制作作业规范Prepared on 21 November 2021
1．目的:
制定测温板制作标准规范,供相关人员进行学习或作为制作测温板的依据。
2．制作流程：
BGA表面及内部焊点：在BGA底部钻孔，直至BGA锡球处，用红胶将线端焊点固定在BGA的锡球上，然后用热风枪吹干(线端焊点要恰好完全被包在锡球或点胶中)。
（图一）
LED元件表面& PCB板表面：测温线粘贴高温胶带(或用红胶固定但胶量不宜过多)（图二、三）
2. 3 CHIP&IC焊点：将测温线的测温头紧贴在IC之PIN或Chip之PAD上，用红胶固定。
（图四）
电解电容元件：将测温线的测温头用红胶固定在元件顶端表面。
（图五）
使用治具基板测温基板制作：在大开口和小开口处选取PCB板表面各一个点，用红胶固定。
3．测温线整理：
布线:
将测温线布置中测温板上，并用高温胶带固定。
.（图六）
3.1.1布置测温线时注意：
A.测温线从最近的通孔穿过布置在PCB的同一面。
(布线原理:测温时测温线必须布置
在PCB上表面)
B.布线时,测温线引出方向必须与PCB板的流向相反。
(图七).
C.布线时尽量避开元件,使测温线紧贴在PCB表面。
图一、BGA类测温线安装
热电偶线贴敷高温胶带(或用红胶固定,但胶量不宜过多)
图二、LED元件表面测温
线安装
图三、PCB表面测温线安
装
图四、CHIP&IC焊点测温线安
装
图五、电解电容焊点测温线安
装
小开口
大开口
托盘治具。
测温板制作规范范文测温板是一种用于测量温度的工具，广泛应用于医疗、工业、科研等领域。
制作测温板需要遵守一定的规范，以确保其准确度和可靠性。
以下是关于测温板制作规范的一些建议，供参考。
一、材料选择1.温度传感器材料应具有良好的导热性能，如铜或铜合金。
2.外壳材料应具有良好的耐高温性能，同时具有一定的绝缘性能，如不锈钢或陶瓷。
二、设计要求1.测温板设计应考虑到实际使用场景的要求，如形状、大小、厚度等。
2.测温板表面应平整、光滑，以确保温度传感器与被测物体充分接触，提高测温的准确性。
3.温度传感器的布置应均匀，避免局部温度测量不准确的问题。
三、制造工艺1.制作过程中应严格控制制作温度，以确保温度传感器的准确性。
2.温度传感器的安装应牢固可靠，避免松动或脱落。
3.制作过程应注意防止不必要的机械损伤，避免影响测温板的正常使用。
四、校准与质量控制1.制作完成后，测温板应进行校准，以确保其准确度。
2.校准应定期进行，并记录相关数据。
五、使用与维护1.测温板在使用前应进行预热，以达到稳定的工作状态。
2.使用时应遵守操作规程，避免不正确的操作导致测温不准确。
3.测温板应定期进行检查和维护，确保其正常工作状态。
六、存储与包装1.测温板应存放在干燥、温度适宜的环境中，以保证其性能不受损。
2.包装应严密，防潮、防震、防吸湿，以确保测温板的完好性。
在制作测温板的过程中，以上规范应作为参考，在实际操作中，还应根据具体需求进行调整。
同时，制作测温板的人员应具备一定的专业知识和技能，以保证测温板的质量和准确度。
只有制作符合规范的测温板，才能满足实际应用需求，提供准确有效的温度测量结果。
文件编号JH-GL-GC-050编制宋官武批准1．目的快速制作出正确和符合制程需要的测温板，预防因测温板失效而模拟不到真实的profile 温度，提高温度模拟测试的成功率，确保测温板的有效利用及保证产品品质。
2．范围适用于本公司SMT 回流焊温度测量管控。
3．术语无。
4．职责工程部：工程部负责产品profile 测量，测温板的制作/维护、曲线的管理，profile 标准的制定，profile的检查，优化和审批。
生产部：负责反馈不良状況给工程，以便及时改善炉溫。
质管部：负责定期监控炉温设置状况，保证制程稳定。
5．程序5.1测温板的申请与制作要求：5.1.1 试样产品由研发提供样品、工程制作测温板。
5.1.2 客户有要求按客户要求制作；在客户没有特别要求的情况下可选用导热胶，红胶或高温锡丝作为测温点固定材料。
5.1.3 测温线的种类为：Type K Ni-Cr 合金vs. Ni-Al 合金 -200℃ ~ 1250℃，直径≤0.254mm 。
5.1.4 测温点制作，焊接大小为测温点高度≤2.5mm，长宽≤5mm。
5.1.5 引脚类元件测温点必须平贴PCB 板，与元件引脚相连,如下图一 5.1.6 若有BGA 类元件测温点必须紧贴在所取的焊点上,如下图二图一 图二文件编号JH-GL-GC-050编制宋官武批准5.1.7 测温点的标示位置需与profile图显示位置一致。
5.1.8 测温点做好后，要等导热胶或红胶完全烘干后才能使用，且在烘干过程中不可碰到测温板和测温线，避免测温线头与测温点之间松脱，影响导热效果。
5.1.9 测温线不可断裂，不可将两根导线扭在一起。
如下图：5.1.10 导线与插头连接，将导线依据板子尺寸大小选择长度，拨去绝缘皮约6mm用丝刀固定连接到插头上，红色连接到负极，黄色连接到正极，不可接反,如下图所示：5.1.11高温胶带应该固定热电偶绝缘外皮部分，不应该盖住热电偶探头，5.1.12 红胶用于填充孔和绑定热电偶线，但不可过多（直径≤5mm）以至于影响温度测量的准确性。
