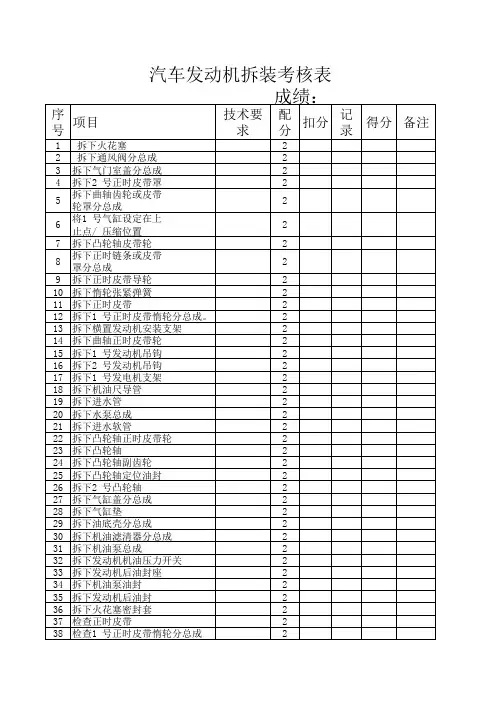

最新发动机拆装竞赛评分表

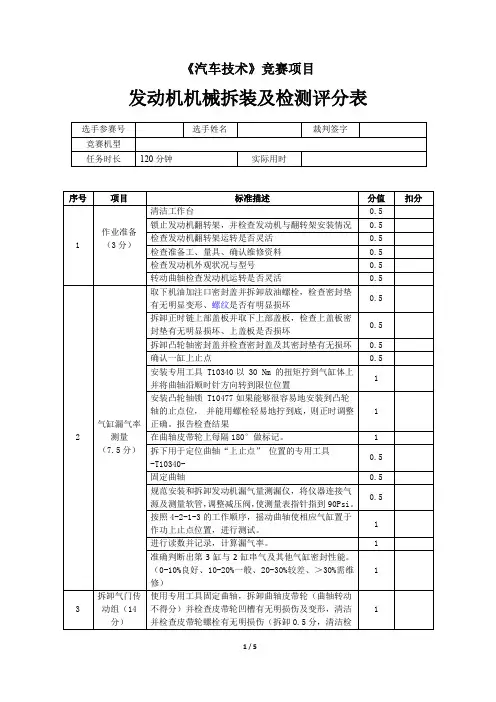

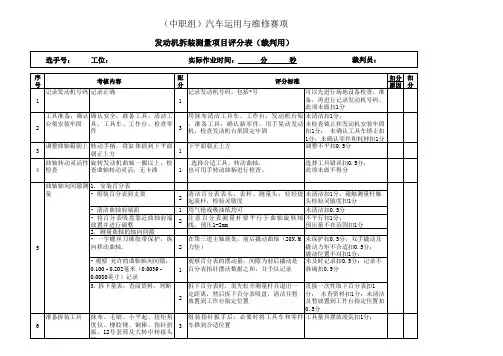

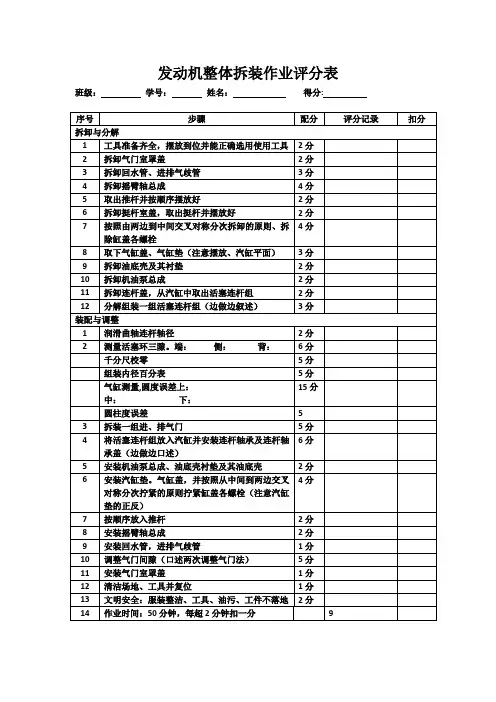

《汽车技术》竞赛项目发动机机械拆装及检测评分表选手参赛号选手姓名裁判签字竞赛机型任务时长120分钟实际用时序号项目标准描述分值扣分1 作业准备（3分）清洁工作台0.5锁止发动机翻转架，并检查发动机与翻转架安装情况0.5检查发动机翻转架运转是否灵活0.5检查准备工、量具、确认维修资料0.5检查发动机外观状况与型号0.5转动曲轴检查发动机运转是否灵活0.52 气缸漏气率测量（7.5分）取下机油加注口密封盖并拆卸放油螺栓，检查密封垫有无明显变形、螺纹是否有明显损坏0.5拆卸正时链上部盖板并取下上部盖板，检查上盖板密封垫有无明显损坏、上盖板是否损坏0.5拆卸凸轮轴密封盖并检查密封盖及其密封垫有无损坏0.5确认一缸上止点0.5安装专用工具 T10340以 30 Nm 的扭矩拧到气缸体上并将曲轴沿顺时针方向转到限位位置1 安装凸轮轴锁 T10477如果能够很容易地安装到凸轮轴的止点位，并能用螺栓轻易地拧到底，则正时调整正确。

报告检查结果1 在曲轴皮带轮上每隔180°做标记。

1拆下用于定位曲轴“上止点”位置的专用工具-T10340-0.5固定曲轴0.5规范安装和拆卸发动机漏气量测漏仪，将仪器连接气源及测量软管，调整减压阀，使测量表指针指到90Psi。

0.5按照4-2-1-3的工作顺序，摇动曲轴使相应气缸置于作功上止点位置，进行测试。

1 进行读数并记录，计算漏气率。

1准确判断出第3缸与2缸串气及其他气缸密封性能。

（0-10%良好、10-20%一般、20-30%较差、＞30%需维修）13 拆卸气门传动组（14分）使用专用工具固定曲轴，拆卸曲轴皮带轮（曲轴转动不得分）并检查皮带轮凹槽有无明损伤及变形，清洁并检查皮带轮螺栓有无明损伤（拆卸0.5分，清洁检1查0.5分），安装皮带轮紧固螺栓垫圈并将皮带轮螺栓重新装入曲轴上（不装垫圈不得分）拆卸正时皮带下部盖板、发动机支撑板，检查下盖板、支撑板有无明显损伤，密封垫有无损坏.（拆卸0.5分，清洁检查0.5分）1 正时皮带做方向标记，0.5 使用专用工具固定凸轮轴皮带轮、松开皮带轮螺栓 1 使用T10477固定张紧器，拆卸张紧轮固定螺栓并取下张紧轮1 取下正时皮带，检查皮带有无老化、破裂（翻折不得分）（拆卸0.5分，检查0.5分）1 按顺序拆卸15颗凸轮轴箱紧固螺栓并取下，检查凸轮轴箱密封垫,有无明显损伤、破裂1 拆下用于固定凸轮轴上止点位置的凸轮轴锁止工具T104770.5 取出16个磙子摇臂和液压挺柱并按顺序摆放在一块干净的垫子上，检查挺柱有无拉伤、摇臂有无压痕、滚轮运转是否灵活14 拆卸机体组及分解气门组（6.5分）按顺序拆卸10颗气缸盖固定螺栓并取下，检查螺栓有无明显损伤1 无损坏拆下缸盖（无磕碰、粗暴撬动）0.5取下气缸盖放置在软垫层上并检查气缸盖上下结合面有无明显拉伤及锈蚀0.5检查汽缸垫标记并取下气缸垫，水平放置。

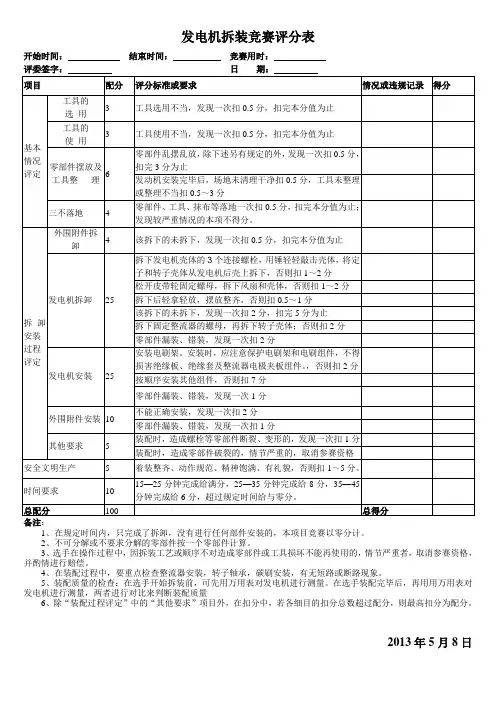

发电机拆装竞赛评分表
开始时间：结束时间：竞赛用时：
备注：
1、在规定时间内，只完成了拆卸，没有进行任何部件安装的，本项目竞赛以零分计。

2、不可分解或不要求分解的零部件按一个零部件计算。

3、选手在操作过程中，因拆装工艺或顺序不对造成零部件或工具损坏不能再使用的，情节严重者，取消参赛资格，并酌情进行赔偿。

4、在装配过程中，要重点检查整流器安装，转子轴承，碳刷安装，有无短路或断路现象。

5、装配质量的检查：在选手开始拆装前，可先用万用表对发电机进行测量。

在选手装配完毕后，再用用万用表对发电机进行测量，两者进行对比来判断装配质量
6、除“装配过程评定”中的“其他要求”项目外，在扣分中，若各细目的扣分总数超过配分，则最高扣分为配分。

2013年5月8日。
