静力弹塑性分析方法(Pushover方法)与动力弹塑性分析方法的优缺点

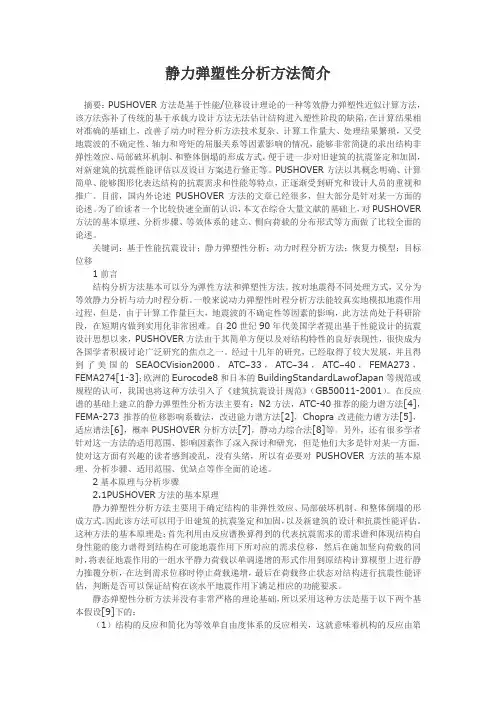

静力弹塑性分析方法简介摘要：PUSHOVER方法是基于性能/位移设计理论的一种等效静力弹塑性近似计算方法，该方法弥补了传统的基于承载力设计方法无法估计结构进入塑性阶段的缺陷，在计算结果相对准确的基础上，改善了动力时程分析方法技术复杂、计算工作量大、处理结果繁琐，又受地震波的不确定性、轴力和弯矩的屈服关系等因素影响的情况，能够非常简捷的求出结构非弹性效应、局部破坏机制、和整体倒塌的形成方式，便于进一步对旧建筑的抗震鉴定和加固，对新建筑的抗震性能评估以及设计方案进行修正等。

PUSHOVER方法以其概念明确、计算简单、能够图形化表达结构的抗震需求和性能等特点，正逐渐受到研究和设计人员的重视和推广。

目前，国内外论述PUSHOVER方法的文章已经很多，但大部分是针对某一方面的论述。

为了给读者一个比较快速全面的认识，本文在综合大量文献的基础上，对PUSHOVER 方法的基本原理、分析步骤、等效体系的建立、侧向荷载的分布形式等方面做了比较全面的论述。

关键词：基于性能抗震设计；静力弹塑性分析；动力时程分析方法；恢复力模型；目标位移1前言结构分析方法基本可以分为弹性方法和弹塑性方法。

按对地震得不同处理方式，又分为等效静力分析与动力时程分析。

一般来说动力弹塑性时程分析方法能较真实地模拟地震作用过程，但是，由于计算工作量巨大，地震波的不确定性等因素的影响，此方法尚处于科研阶段，在短期内做到实用化非常困难。

自20世纪90年代美国学者提出基于性能设计的抗震设计思想以来，PUSHOVER方法由于其简单方便以及对结构特性的良好表现性，很快成为各国学者积极讨论广泛研究的焦点之一。

经过十几年的研究，已经取得了较大发展，并且得到了美国的SEAOCVision2000，ATC–33，ATC–34，ATC–40，FEMA273，FEMA274[1-3]；欧洲的Eurocode8和日本的BuildingStandardLawofJapan等规范或规程的认可，我国也将这种方法引入了《建筑抗震设计规范》（GB50011-2001）。

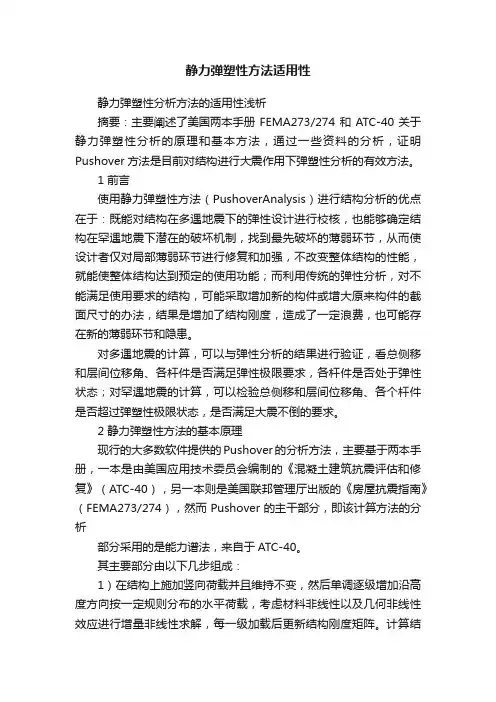

静力弹塑性方法适用性静力弹塑性分析方法的适用性浅析摘要：主要阐述了美国两本手册FEMA273/274和ATC-40关于静力弹塑性分析的原理和基本方法，通过一些资料的分析，证明Pushover方法是目前对结构进行大震作用下弹塑性分析的有效方法。

1 前言使用静力弹塑性方法（PushoverAnalysis）进行结构分析的优点在于：既能对结构在多遇地震下的弹性设计进行校核，也能够确定结构在罕遇地震下潜在的破坏机制，找到最先破坏的薄弱环节，从而使设计者仅对局部薄弱环节进行修复和加强，不改变整体结构的性能，就能使整体结构达到预定的使用功能；而利用传统的弹性分析，对不能满足使用要求的结构，可能采取增加新的构件或增大原来构件的截面尺寸的办法，结果是增加了结构刚度，造成了一定浪费，也可能存在新的薄弱环节和隐患。

对多遇地震的计算，可以与弹性分析的结果进行验证，看总侧移和层间位移角、各杆件是否满足弹性极限要求，各杆件是否处于弹性状态；对罕遇地震的计算，可以检验总侧移和层间位移角、各个杆件是否超过弹塑性极限状态，是否满足大震不倒的要求。

2 静力弹塑性方法的基本原理现行的大多数软件提供的Pushover的分析方法，主要基于两本手册，一本是由美国应用技术委员会编制的《混凝土建筑抗震评估和修复》（ATC-40），另一本则是美国联邦管理厅出版的《房屋抗震指南》（FEMA273/274），然而Pushover的主干部分，即该计算方法的分析部分采用的是能力谱法，来自于ATC-40。

其主要部分由以下几步组成：1）在结构上施加竖向荷载并且维持不变，然后单调逐级增加沿高度方向按一定规则分布的水平荷载，考虑材料非线性以及几何非线性效应进行增量非线性求解，每一级加载后更新结构刚度矩阵。

计算结构的基底剪力-顶点位移曲线。

2）建立能力谱线对不很高的建筑结构，地震反应以第一振型为主，可用等效单自由度体系代替原结构，因此将基底剪力-顶点位移曲线转换为谱加速度-谱位移曲线，即能力谱曲线。

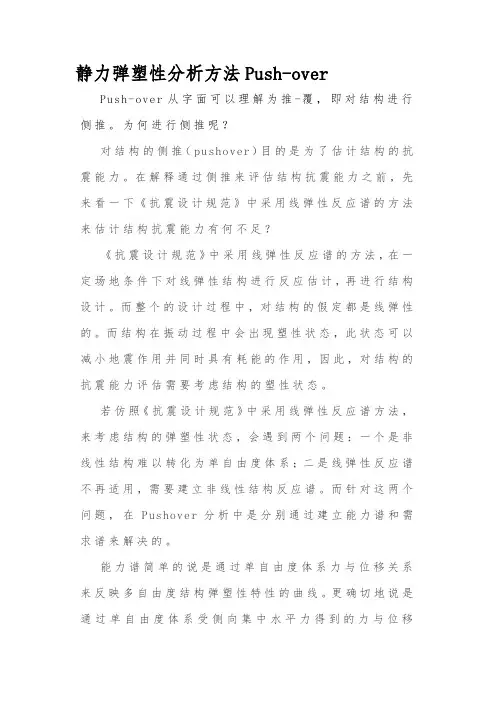

静力弹塑性分析方法Push-overPush-over从字面可以理解为推-覆，即对结构进行侧推。

为何进行侧推呢？对结构的侧推（pushover）目的是为了估计结构的抗震能力。

在解释通过侧推来评估结构抗震能力之前，先来看一下《抗震设计规范》中采用线弹性反应谱的方法来估计结构抗震能力有何不足？《抗震设计规范》中采用线弹性反应谱的方法，在一定场地条件下对线弹性结构进行反应估计，再进行结构设计。

而整个的设计过程中，对结构的假定都是线弹性的。

而结构在振动过程中会出现塑性状态，此状态可以减小地震作用并同时具有耗能的作用，因此，对结构的抗震能力评估需要考虑结构的塑性状态。

若仿照《抗震设计规范》中采用线弹性反应谱方法，来考虑结构的弹塑性状态，会遇到两个问题：一个是非线性结构难以转化为单自由度体系；二是线弹性反应谱不再适用，需要建立非线性结构反应谱。

而针对这两个问题，在Pushover分析中是分别通过建立能力谱和需求谱来解决的。

能力谱简单的说是通过单自由度体系力与位移关系来反映多自由度结构弹塑性特性的曲线。

更确切地说是通过单自由度体系受侧向集中水平力得到的力与位移关系，来描述多自由度结构受到侧向推力得到的顶层位移与基地剪力的关系，从而诠释了推覆的含义。

然后仅通过推覆得到的能力谱，是难以评估结构的抗震能力的。

原因在于能力谱虽然能够反映了结构本身的弹塑性特点，比如侧向刚度大小，屈服强度等。

然而能力谱不能反映出地震特性，因此需要建立需求谱。

需求谱如设计规范中的弹性反应谱一样，反映不同周期结构在某类场地作用下的最大反应。

然而弹性反应谱难以描述结构弹塑性特性，主要在于弹性反应谱没有考虑弹塑性结构屈服时的屈服点，以及屈服后刚度。

需求谱考虑了结构的弹塑性特点，将弹性反应谱通过折减及变换，得到弹性需求谱。

为了考虑地震场地特性，将能力谱与需求谱画于同一图中，相交的点为性能点，如下图：性能点反映了具有特定周期、特定屈服强度与延性等特点的弹塑性结构在某种场地条件下的抗震能力。

浅谈静力弹塑性pushover分析方法摘要：Pushover分析方法是逐渐得到广泛应用的一种评估结构抗震性能的简化方法，已被引入我国新的建筑结构抗震设计规范。

侧向力分布模式的选取是pushover分析中的一个关键问题，它的选取直接影响pushover分析的结果。

本文主要综述了pushover分析方法的原理、应用和实施过程，pushover分析中侧向力分布模式及其影响，对结构设计提供借鉴。

关键词：pushover；侧向力分析分布模式1、引言结构抗震非线性时程分析方法能真实地反映结构在地震作用下的破坏机制及构件的塑性破坏过程，但其计算过程复杂，在实际工程的应用中还较难推广。

Pushover分析乃是一种结构非线性地震反应的简化方法，易为广大工程设计人员所接受。

2、pushover分析方法的原理、应用和实施过程2.1pushover分析方法的原理和应用Pushover方法从本质上说是一种静力分析方法，即对结构进行静力单调加载下的弹塑性分析。

具体地说，在结构分析模型上施加按某种方式模拟地震惯性力的侧向力，并逐级单调加大，构件如有开裂或屈服，修改其刚度，直到结构到达预定的状态（成为机构、位移超限或达到目标位移）。

Pushover方法可用于建筑物的抗震鉴定和加固，及对新建结构的抗震设计和性能的评估，也可以对所设计的地震运动作用在结构体系和它的组件上的抗震需求提供充足的信息；在结构可靠性设计中，通过pushover分析来确立结构极限承载力的初始设计值；利用pushover分析法来检测结构的抗震性能并由此相应调整结构设计，使之满足抗震要求；对结构进行pushover分析，可得层间剪力—层间位移曲线，即该结构的剪切层的层间滞回曲线的骨架线，将其折线化为合理的恢复力模型，即可进行层模型的弹塑性时程分析。

2.2pushover分析方法的实施步骤（1）准备结构数据：包括建立结构模型，构件的物理常数和恢复力模型等；（2）计算结构在竖向荷载作用下的内力（将其与水平力作用下的内力叠加，作为某一级水平力作用下构件的内力，以判断构件是否开裂或屈服）；（3）施加一定量的水平荷载。

静力弹塑性分析方法（Pushover方法）与动力弹塑性分析方法的优缺点比较一、Pushover分析法1、Pushover分析法优点：（1）作为一种简化的非线性分析方法，Pushover方法能够从整体上把握结构的抗侧力性能，可以对结构关键机构及单元进行评估，找到结构的薄弱环节，从而为设计改进提供参考。

（2）非线性静力分析可以获得较为稳定的分析结果，减小分析结果的偶然性，同时花费较少的时间和劳力，较之时程分析方法有较强的实际应用价值。

2、Pushover分析法缺点：（1）它假定所有的多自由度体系均可简化为等效单自由度体系，这一理论假定没有十分严密的理论基础。

（2）对建筑物进行Pushover分析时首先要确定一个合理的目标位移和水平加载方式，其分析结果的精确度很大程度上依赖于这两者的选择。

（3）只能从整体上考察结构的性能，得到的结果较为粗糙。

且在过程中未考虑结构在反复加载过程中损伤的累积及刚度的变化。

不能完全真实反应结构在地震作用下性状。

二、弹塑性时程分析法1、时程分析法优点：（1）采用地震动加速度时程曲线作为输入，进行结构地震反应分析，从而全面考虑了强震三要素，也自然地考虑了地震动丰富的长周期分量对高层建筑的不利影响。

（2）采用结构弹塑性全过程恢复力特性曲线来表征结构的力学性质，从而比较确切地、具体地和细致地给出结构的弹塑性地震反应。

（3）能给出结构中各构件和杆件出现塑性铰的时刻和顺序，从而可以判明结构的屈服机制。

（4）对于非等强结构，能找出结构的薄弱环节，并能计算出柔弱楼层的塑性变形集中效应。

2、时程分析法缺点：（1）时程分析的最大缺点在于时程分析的结果与所选取的地震动输入有关，地震动时称所含频频成分对结构的模态n向应有选择放大作用，所以不同时称输入结果差异很大。

（2）时程分析法采用逐步积分的方法对动力方程进行直接积分，从而求得结构在地震过程中每一瞬时的位移、速度和加速度反应。

所以此法的计算工作十分繁重，必须借助于计算机才能完成。

浅谈静力弹塑性分析（Pushover ）的明白得与应用摘要：本文第一介绍采纳静力弹塑性分析（Pushover ）的要紧理论基础和分析方式，以Midas/Gen 程序为例，采纳计算实例进行具体说明弹塑性分析的步骤和进程，说明Pushover 是罕遇地震作用下结构分析的有效方式。

关键词：静力弹塑性 Pushover Midas/Gen 能力谱 需求谱 性能点一、大体理论静力弹塑性分析方式，也称Pushover 分析法，是基于性能评估现有结构和设计新结构的一种静力分析方式，在必然精度范围内对结构在罕遇地震作用下进行弹塑性变形分析。

简腹地说，在结构计算模型上施加按某种规那么散布的水平侧向力或侧向位移，单调加荷载（或位移）并逐级加大；一旦有构件开裂（或屈服）即修改其刚度（或使其退出工作），进而修改结构总刚度矩阵，进行下一步计算，依次循环直到操纵点达到目标位移或建筑物倾覆为止，取得结构能力曲线，以后对照确信条件下的需求谱，并判定是不是显现性能点，从而评判结构是不是能知足目标性能要求。

Pushover 分析的大体要素是能力谱曲线和需求谱曲线，将两条曲线放在同一张图上，得出交会点的位移值，同位移允许值比较，查验是不是知足特定地震作用下的弹塑性变形要求。

能力谱曲线由能力曲线（基底剪力-极点位移曲线）转化而来（图1）。

与地震作用相应的结构基底剪力与结构加速度为正相关关系，极点位移与谱位移为正相关关系，两种曲线形状一致。

其对应关系为：1/αGV S a = roofroof d X S ,11γ∆=，图1 基底剪力-极点位移曲线转换为能力谱曲线其中1α、1γ、roof X ,1别离为第一阵型的质量系数，参与系数、极点位移。

该曲线与要紧建筑材料的本构关系曲线具有相似性，其实其物理意义亦有对应，在初始时期作使劲与变形为线性关系，随着作使劲的增大，慢慢进入弹塑性时期，变形显著增加，不论关于构件，仍是结构整体，都是那个规律。

静力弹塑性分析方法（Pushover方法）与动力弹塑性分析方法的优缺点比较一、Pushover分析法1、Pushover分析法优点：（1）作为一种简化的非线性分析方法，Pushover方法能够从整体上把握结构的抗侧力性能，可以对结构关键机构及单元进行评估，找到结构的薄弱环节，从而为设计改进提供参考。

（2）非线性静力分析可以获得较为稳定的分析结果，减小分析结果的偶然性，同时花费较少的时间和劳力，较之时程分析方法有较强的实际应用价值。

2、Pushover分析法缺点：（1）它假定所有的多自由度体系均可简化为等效单自由度体系，这一理论假定没有十分严密的理论基础。

（2）对建筑物进行Pushover分析时首先要确定一个合理的目标位移和水平加载方式，其分析结果的精确度很大程度上依赖于这两者的选择。

（3）只能从整体上考察结构的性能，得到的结果较为粗糙。

且在过程中未考虑结构在反复加载过程中损伤的累积及刚度的变化。

不能完全真实反应结构在地震作用下性状。

二、弹塑性时程分析法1、时程分析法优点：（1）采用地震动加速度时程曲线作为输入，进行结构地震反应分析，从而全面考虑了强震三要素，也自然地考虑了地震动丰富的长周期分量对高层建筑的不利影响。

（2）采用结构弹塑性全过程恢复力特性曲线来表征结构的力学性质，从而比较确切地、具体地和细致地给出结构的弹塑性地震反应。

（3）能给出结构中各构件和杆件出现塑性铰的时刻和顺序，从而可以判明结构的屈服机制。

（4）对于非等强结构，能找出结构的薄弱环节，并能计算出柔弱楼层的塑性变形集中效应。

2、时程分析法缺点：（1）时程分析的最大缺点在于时程分析的结果与所选取的地震动输入有关，地震动时称所含频频成分对结构的模态n向应有选择放大作用，所以不同时称输入结果差异很大。

（2）时程分析法采用逐步积分的方法对动力方程进行直接积分，从而求得结构在地震过程中每一瞬时的位移、速度和加速度反应。

所以此法的计算工作十分繁重，必须借助于计算机才能完成。

时程分析法又称直接动力法，在数学上又称步步积分法。

顾名思义，是由初始状态开始一步一步积分直到地震作用终了，求出结构在地震作用下从静止到振动以至到达最终状态的全过程。

它与底部剪力法和振型分解反应谱法的最大差别是能计算结构和结构构件在每个时刻的地震反应(内力和变形)。

当用此法进行计算时，系将地震波作为输入。

一般而言地震波的峰值应反映建筑物所在地区的烈度，而其频谱组成反映场地的卓越周期和动力特性。

当地震波的作用较为强烈以至结构某些部位强度达到屈服进入塑性时，时程分析法通过构件刚度的变化可求出弹塑性阶段的结构内力与变形。

这时结构薄弱层间位移可能达到最大值，从而造成结构的破坏，直至倒塌。

作为高层建筑和重要结构抗震设计的一种补充计算，采用时程分析法的主要目的在于检验规范反应谱法的计算结果、弥补反应谱法的不足和进行反应谱法无法做到的结构非弹性地震反应分析。

时程分析法的主要功能有：1)校正由于采用反应谱法振型分解和组合求解结构内力和位移时的误差。

特别是对于周期长达几秒以上的高层建筑，由于设计反应谱在长周期段的人为调整以及计算中对高阶振型的影响估计不足产生的误差。

2)可以计算结构在非弹性阶段的地震反应，对结构进行大震作用下的变形验算，从而确定结构的薄弱层和薄弱部位，以便采取适当的构造措施。

3)可以计算结构和各结构构件在地展作用下每个时刻的地震反应(内力和变形)，提供按内力包络值配筋和按地震作用过程每个时刻的内力配筋最大值进行配筋这两种方式。

总的来说，时程分析法具有许多优点，它的计算结果能更真实地反映结构的地震反应，从而能更精确细致地暴露结构的薄弱部位。

时程分析法有关的几个问题：1、恢复力特性曲线；恢复力特性曲线应用于计算必须模型化，常用的有双线型模型与退化三线型模型；退化三线型模型（附图）能较好地反映以弯曲破坏为主的钢筋混凝土构件的的特性，所以适用于此类构件计算。

2、结构计算模型及分析方法；3、地震波的选用；4、时程分析计算结果的处理。

静力弹塑性分析方法浅析及应用发表时间：2019-04-19T10:31:12.813Z 来源：《基层建设》2019年第6期作者：李建民[导读] 摘要：本文通过介绍Pushover静力弹塑性分析的原理，阐述了性能点的含义及Pushover分析方法的步骤。

上海市建工设计研究总院有限公司上海市 200235摘要：本文通过介绍Pushover静力弹塑性分析的原理，阐述了性能点的含义及Pushover分析方法的步骤。

并利用Pushover分析方法分析了一个框架-核心筒结构，可为相似工程提供参考。

关键词：Pushover；静力弹塑性分析1 静力弹塑性分析方法基本原理1.1 静力弹塑性分析方法的引进我国从《建筑抗震设计规范》（GBJ 11-89）版就提出了三阶段抗震设防目标，即“小震不坏，中震可修，大震不倒”，说明我国规范正在逐步吸纳基于性能化设计的思想。

而在《建筑抗震设计规范》（GBJ 50011-2001）中引入的静力弹塑性推覆分析（Pushover）抗震技术，是对性能化设计分析方法的补充。

性能化设计根据结构所处的受力阶段，适宜采用的分析方法不尽相同。

结构在小震时处于线弹性阶段，可采用振型组合方法或弹性时程方法。

进入弹塑性阶段后分析变得复杂，这就需要一种能够较好的反映结构进入弹塑性阶段后的实际性能，又简单好用的分析方法。

于是，基于能力谱方法（Capacity Spectrum Method，简称CSM），美国的国家标准技术研究院NIST、应用技术委员会的ATC-40以及联邦应急委员会的FEMA273、274等文件引入了静力弹塑性分析方法。

1.2 静力弹塑性分析方法原理首先，静力弹塑性分析方法基于两个基本假定：（1）、实际结构的地震反应与某一等效单自由度体系的反应相关。

（2）、在地震过程中，不论结构变形大小，分析所假定的结构沿高度方向的形状向量都保持不变。

因为以上假定在理论上并不严密，所以静力弹塑性分析方法在使用时具有一定的局限性。
