静力弹塑性分析方法简介

静力弹塑性分析方法简介

静力弹塑性分析方法简介摘要：PUSHOVER方法是基于性能/位移设计理论的一种等效静力弹塑性近似计算方法，该方法弥补了传统的基于承载力设计方法无法估计结构进入塑性阶段的缺陷，在计算结果相对准确的基础上，改善了动力时程分析方法技术复杂、计算工作量大、处理结果繁琐，又受地震波的不确定性、轴力和弯矩的屈服关系等因素影响的情况，能够非常简捷的求出结构非弹性效应、局部破坏机制、和整体倒塌的形成方式，便于进一步对旧建筑的抗震鉴定和加固，对新建筑的抗震性能评估以及设计方案进行修正等。

PUSHOVER方法以其概念明确、计算简单、能够图形化表达结构的抗震需求和性能等特点，正逐渐受到研究和设计人员的重视和推广。

目前，国内外论述PUSHOVER方法的文章已经很多，但大部分是针对某一方面的论述。

为了给读者一个比较快速全面的认识，本文在综合大量文献的基础上，对PUSHOVER 方法的基本原理、分析步骤、等效体系的建立、侧向荷载的分布形式等方面做了比较全面的论述。

关键词：基于性能抗震设计；静力弹塑性分析；动力时程分析方法；恢复力模型；目标位移1前言结构分析方法基本可以分为弹性方法和弹塑性方法。

按对地震得不同处理方式，又分为等效静力分析与动力时程分析。

一般来说动力弹塑性时程分析方法能较真实地模拟地震作用过程，但是，由于计算工作量巨大，地震波的不确定性等因素的影响，此方法尚处于科研阶段，在短期内做到实用化非常困难。

自20世纪90年代美国学者提出基于性能设计的抗震设计思想以来，PUSHOVER方法由于其简单方便以及对结构特性的良好表现性，很快成为各国学者积极讨论广泛研究的焦点之一。

经过十几年的研究，已经取得了较大发展，并且得到了美国的SEAOCVision2000，ATC–33，ATC–34，ATC–40，FEMA273，FEMA274[1-3]；欧洲的Eurocode8和日本的BuildingStandardLawofJapan等规范或规程的认可，我国也将这种方法引入了《建筑抗震设计规范》（GB50011-2001）。

PUSHOVER分析

PUSHOVER分析

提要：本文首先介绍采用Midas/Gen进行Pushover分析的主要方法及使用心得，然后结合工程实例进行具体说明，其结果反映出此类结构在大震下表现的一些特点，可供类似设计参考。

关键词：Pushover 剪力墙结构超限高层 Midas/Gen静力弹塑性分析（Pushover）方法是对结构在罕遇地震作用下进行弹塑性变形分析的一种简化方法，本质上是一种静力分析方法。

具体地说，就是在结构计算模型上施加按某种规则分布的水平侧向力，单调加荷载并逐级加大；一旦有构件开裂（或屈服）即修改其刚度（或使其退出工作），进而修改结构总刚度矩阵，进行下一步计算，依次循环直到结构达到预定的状态（成为机构、位移超限或达到目标位移），得到结构能力曲线，并判断是否出现性能点，从而判断是否达到相应的抗震性能目标[1]。

Pushover方法可分为两个部分，第一步建立结构能力谱曲线，第二步评估结构的抗震性能。

对剪力墙结构体系的超限高层而言，选取Pushover计算程序的关键是程序对墙单元的设定。

SAP2000、ETABS软件没有提供剪力墙塑性铰，对框-剪结构可将剪力墙人工转换为模拟支撑框架进行分析；对剪力墙结构来说，进行转换不可行。

而Midas/Gen程序提供了剪力墙Pushover单元（类似薄壁柱单元，详见用户手册），对剪力墙能够设置轴力－弯矩铰以及剪切铰。

下面将详细介绍如何在Midas/Gen中进行Pushover分析的步骤（以Midas/Gen 6.9.1为例）：一 Pushover分析步骤1. 结构建模并完成静力分析和构件设计直接在Midas/Gen中建模比较繁琐，可以用接口转换程序从SATWE(或其他程序如SAP2000)中导入。

SATWE转换程序由Midas/Gen提供，会根据PKPM的升级而更新。

转换仅需要SATWE中的Stru.sat 和Load.sat文件。

转换时需要注意的是，用转换程序导入SATWE的模型文件后，形成的是Midas/Gen的Stru.mgt文件，是模型的文本文件形式，需要在Midas/Gen中导入此文件，导入后还应该注意以下几个问题：1) 风荷载及反应谱荷载没有导进来，需要在Midas/Gen中重新定义；2) 需要定义自重、质量；3) 需要定义层信息，以及墙编号；此外，还应注意比较SATWE的质量与Midas/Gen的质量，并比较两者计算的周期结果实否一致。

Midas静力弹塑性分析

Midas静力弹塑性分析

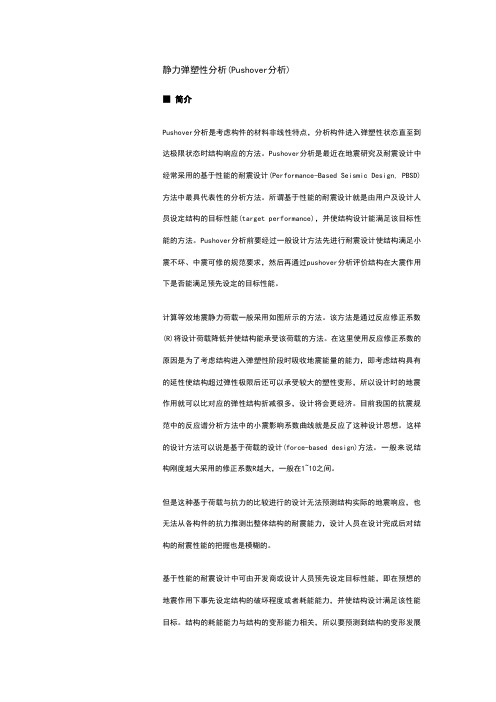

静力弹塑性分析(Pushover分析)■简介Pushover分析是考虑构件的材料非线性特点，分析构件进入弹塑性状态直至到达极限状态时结构响应的方法。

Pushover分析是最近在地震研究及耐震设计中经常采用的基于性能的耐震设计(Performance-Based Seismic Design, PBSD)方法中最具代表性的分析方法。

所谓基于性能的耐震设计就是由用户及设计人员设定结构的目标性能(target performance)，并使结构设计能满足该目标性能的方法。

Pushover分析前要经过一般设计方法先进行耐震设计使结构满足小震不坏、中震可修的规范要求，然后再通过pushover分析评价结构在大震作用下是否能满足预先设定的目标性能。

计算等效地震静力荷载一般采用如图所示的方法。

该方法是通过反应修正系数(R)将设计荷载降低并使结构能承受该荷载的方法。

在这里使用反应修正系数的原因是为了考虑结构进入弹塑性阶段时吸收地震能量的能力，即考虑结构具有的延性使结构超过弹性极限后还可以承受较大的塑性变形，所以设计时的地震作用就可以比对应的弹性结构折减很多，设计将会更经济。

目前我国的抗震规范中的反应谱分析方法中的小震影响系数曲线就是反应了这种设计思想。

这样的设计方法可以说是基于荷载的设计(force-based design)方法。

一般来说结构刚度越大采用的修正系数R越大，一般在1~10之间。

但是这种基于荷载与抗力的比较进行的设计无法预测结构实际的地震响应，也无法从各构件的抗力推测出整体结构的耐震能力，设计人员在设计完成后对结构的耐震性能的把握也是模糊的。

基于性能的耐震设计中可由开发商或设计人员预先设定目标性能，即在预想的地震作用下事先设定结构的破坏程度或者耗能能力，并使结构设计满足该性能目标。

结构的耗能能力与结构的变形能力相关，所以要预测到结构的变形发展情况。

所以基于性能的耐震设计经常通过评价结构的变形来实现，所以也可称为基于位移的设计(displacement-based design)。

浅谈静力弹塑性分析(Pushover)的理解与应用

浅谈静力弹塑性分析(Pushover)的理解与应用

浅谈静力弹塑性分析（Pushover ）的理解与应用摘要：本文首先介绍采用静力弹塑性分析（Pushover ）的主要理论基础和分析方法，以Midas/Gen 程序为例，采用计算实例进行具体说明弹塑性分析的步骤和过程，表明Pushover 是罕遇地震作用下结构分析的有效方法。

关键词：静力弹塑性 Pushover Midas/Gen 能力谱 需求谱 性能点一、基本理论静力弹塑性分析方法，也称Pushover 分析法，是基于性能评估现有结构和设计新结构的一种静力分析方法，在一定精度范围内对结构在罕遇地震作用下进行弹塑性变形分析。

简要地说，在结构计算模型上施加按某种规则分布的水平侧向力或侧向位移，单调加荷载（或位移）并逐级加大；一旦有构件开裂（或屈服）即修改其刚度（或使其退出工作），进而修改结构总刚度矩阵，进行下一步计算，依次循环直到控制点达到目标位移或建筑物倾覆为止，得到结构能力曲线，之后对照确定条件下的需求谱，并判断是否出现性能点，从而评价结构是否能满足目标性能要求。

Pushover 分析的基本要素是能力谱曲线和需求谱曲线，将两条曲线放在同一张图上，得出交会点的位移值，同位移容许值比较，检验是否满足特定地震作用下的弹塑性变形要求。

能力谱曲线由能力曲线（基底剪力-顶点位移曲线）转化而来（图1）。

与地震作用相应的结构基底剪力与结构加速度为正相关关系，顶点位移与谱位移为正相关关系，两种曲线形状一致。

其对应关系为：1/αG V S a =roofroof d X S ,11γ∆=，图1 基底剪力-顶点位移曲线转换为能力谱曲线其中1α、1γ、roof X ,1分别为第一阵型的质量系数，参与系数、顶点位移。

该曲线与主要建筑材料的本构关系曲线具有相似性，其实其物理意义亦有对应，在初始阶段作用力与变形为线性关系，随着作用力的增大，逐渐进入弹塑性阶段，变形显著增长，不论对于构件，还是结构整体，都是这个规律。

需求谱曲线由标准的加速度响应谱曲线转化而来。

Pushover分析(弹塑性分析)

Pushover分析(弹塑性分析)

Pushover曲线 能力谱加速度Sa 基底剪力Vb
能力谱曲线
V Sa G1
(Sdt,sat)
Sd
top
1 X top ,1
顶点位移Dt
能力谱位移Sd
有效质量比
1
[ (Gi X i1 ) / g ]2
i 1
n
Sd T 2 Sa G
Gi 为结构第i楼层重量
[ Gi / g ][ (Gi X i2 1) / g]
Push-over的基本问题可以概括为三个方面:
如何求得结构的能力曲线? 如何确定结构的目标位移? 如何对计算结果进行评价?
结构能力曲线的计算包括两个方面的主要内容 一 计算模型的建立 二 侧向力的分布形式
结构计算模型—纤维模型
基于平截面假定，将梁柱的内力-变形关系转化成混凝土与钢 筋的单轴应力-应变关系。
为阻尼修正系数，取0.3~1.0
ED为阻尼所消耗的能量（图中虚线部分平行四边形的面积） EE为最大应变能（图中斜线阴影部分的三角形的面积）
Sa A1 A2 T 能力谱曲线 Sa api ay T 能力谱曲线 P EE
P
dy Sd ED
dpi
Sd
用双线型代替能力谱曲线的条件：A1=A2
Teq
T 1
T 2 Sdp Sd ( ) Sa R R 2
R表示由于结构的非弹性变 形对弹性地震力的折减系数
R ( 1) T 1 T T0 T0

R T T0
T0 0.65 0.3Tg Tg
采用Push-over方法对 抗震性能进行评估
最简单的方法是直接得到目标位移点（性能点）与结构的能力曲线。 得到性能点后，经过转化可以得到能力曲线上相应的点，能力曲线上的每 一个点都对应着结构的一个变形状态。根据性能点对应的变形，可以对结 构进行以下方面的评价：顶点侧移和层间位移角是否满足抗震规范规定的 位移限值；构件的局部变形（指梁、柱等构件的塑性铰变形），检验他是 否超过建筑某一性能水平下的允许变形；结构构件的塑性铰分布是否构成 倒塌机构。

推覆 弹塑性静力分析

推覆 弹塑性静力分析
PUSHOVER 弹塑性静力分析
PUSHOVER应用背景
结构遭受强震作用后，一般将进入弹塑性状态。 为了满足结构在大震作用下的抗震要求，有必要对结 构进行弹塑性变形验算。 近年来，静力弹塑性分析(pushover analysis)作为 对新结构进行抗震设计或对现有结构进行抗震能力评 价的新方法，以其概念清楚，实施相对简单，同样能 使设计者在某种程度上了解结构在强震作用下的弹塑 性反应的特点，在国外得到了广泛的应用。
PUSHOVER分析原理
pushover方法卞要用于对现有结构或设计方案进行抗侧能力的计算，对结 构的抗震性能进行评估，自从基于位移胜能的抗震设计理论提出之后，该方 法的应用范围逐渐扩大到对新建建筑结构的弹塑性抗震分析。这种方法实质 上是一种静力非线性计算方法，与传统的抗震静力计算方法不同之处在于它
PUSHOVER分析的两个假设
pushover分析方法一般基于以下两个假定： (1)结构(一般为多自由度体系MDOF )的反应与该结构的等效单自由 度体系(SDOF)的反应是相关的，这表明结构的反应仅由结构的第 一振型控制。 (2)在每一加载步内，结构沿高度的变形由形状向量{Φ}表示，在这一 步的反应过程中，不管变形大小形状向量{Φ}保持不变。 严格说来，这两个假定是不完全准确的，但是研究说明，这些假定能 够很好地预测多自由度体系的地震反应，并且这些地震反应确实是由第 一振型控制的(尤其是对于基本周期小于1s的结构)。
考虑了结构的弹塑性性能并将设计反应谱引入了计算过程和计算成果的解释.
在施加外力时，首先在结构上施加竖向荷载并保持不变，同时根据结构的具 体情况沿高度施加某种侧向分布形式的水平荷载，模拟地震水平惯性力，并
逐步增加水平力，使得结构构件逐渐进入塑性状态，结构的梁、柱等构件出

pushover分析

载和变振型加载。
(a)倒三角形加载
(b)抛物线加载
(c)均匀加载
(d)变振形加载
由于在一种固定荷载分布方式作用下不可能预测结构构件的各种变 形情况，因此建议至少用两种固定的侧向荷载分布方式来进行弹塑性分 析。较低的结构可采用倒三角形加载和基本振形加载方式中的一种，与 均匀加载组成两种加载方式； 高层结构可采用基本振形加载，与均匀加 载或变振型加载方式中的一种组成两种加载方式。
00.1
(Tg T
)
2max
[20.21(T5Tg)]max
T (s)
Tg
5T g
6.0
目标位移的确定
等效单自由度体系的周期为
Teq 2
M 2
K
xyrMr Qyr
当结构进入塑性阶段以后，结构的固有黏滞阻尼及滞回阻尼会导 致结构在运动过程中产生耗能的作用，因此需要对需求谱进行折减。
eqe 0
0
ED 4EE
(d)变振形加载
变振型加载（自适应加载，SRSS法） 利用前一步加载获得的结构周期与振型，采用振型分解反应谱法确定
结构各楼层的层间剪力，再由各层层间剪力反算出各层的水平荷载，
作为下一步施加的水平荷载模式，考虑了地震过程中结构上惯性力的
分布，比较合理但工作量大为增加。
（3）随着侧向荷载的增加，结构薄弱部位的构件达到屈服，此时对屈 服的构件的刚度予以修正，然后继续增加侧向荷载直至有新的构件屈服。 1: 将已达到抗弯强度的梁、柱、剪力墙等受弯构件的末端设置为铰接点; 2: 将楼层上已达到抗剪强度的剪力墙去掉; 3: 将已经屈曲、且屈曲后强度下降很快的支撑构件去掉; 4: 对于那些刚度己降低，但可承受更多荷载的构件，则修改其刚度特性。
Sa Vb

静力弹塑性分析方法

在实际计算中必须注意一下几个问题：
（1）、计算模型必须包括对结构重量、强度、刚度及稳定性有较大影响的所有结构部件。
（2）对结构进行横向力增量加载之前，必须把所有重力荷载（恒载和参加组合的活荷载）施加在相应位置。
（3）结构的整体非线性及刚度是根据增量静力分析所求得的基底剪力－顶点位移的关系曲线确定的。
静力弹塑性分析方法（pushover法）分为两个部分，首先建立结构荷载－位移曲线，然后评估结构的抗震能力，基本工作步骤为：
第一步：准备结构数据：包括建立模型、构件的物理参数和恢复力模型等；
第二步：计算结构在竖向荷载作用下的内力。
第三步：在结构每层质心处，沿高度施加按某种规则分布的水平力（如：倒三角、矩形、第一振型或所谓自适应振型分布等），确定其大小的原则是：施加水平力所产生的结构内力与第一步计算的内力叠加后，恰好使一个或一批构件开裂或屈服。在加载中随结构动力特征的改变而不断调整的自适应加载模式是比较合理的，比较简单而且实用的加载模式是结构第一振型。
静力弹塑性分析方法
静力弹塑性分析方法（pushover法）的确切含义及特点
结构弹塑性分析方法有动力非线性分析（弹塑性时程分析）和静力非线性分析两大类。动力非线性分析能比较准切而完整的得出结构在罕遇地震下的反应全过程，但计算过程中需要反复迭代，数据量大，分析工作繁琐，且计算结果受到所选用地震波及构件恢复力和屈服模型的影响较大，一般只在设计重要结构或高层建筑结构时采用。
第四步：对于开裂或屈服的杆件，对其刚度进行修改，同时修改总刚度矩阵后，在增加一级荷载，又使得一个或一批构件开裂或屈服；
不断重复第三、四步，直到结构达到某一目标位移（当多自由度结构体系可以等效为单自由度体系时）或结构发生破坏（采用性能设计方法时，根据结构性能谱与需求谱相交确定结构性能点）。

8 工程结构抗震设计主要分析方法 - 3(pushover分析)

9
水平荷载分布模式
Fi Wi i1
W
i i 1
n
Vb Fi old
i1
Фi1为结构第一振型对应于第“i”层的值；Vb为上 一步计算中得到的结构基底剪力；Fiold为上一步计算的 第“i”层的层间力。 考虑多个振型时采用SRSS方法进行振型组合，按振 型参与系数进行比例化。每层的侧向力增量按下式计算：
Fi Wi hik Wi hik
i 1 n
Vb
式中，Wi、hi分别为第i层的楼层荷载代表值和层高，k为力的 形状控制参数，是结构基本周期的函数：
1.0 k 1.0 (T 0.05) / 2 2.0 T 0.5s 0.5s T 2.5s T 2.5s
层间位移角，构件的变形、材料应力等；还可以得到结构的开 裂屈服记录，把这些性态参数与结构在一定的性态水准下所要 求的能力进行对比，从而可以估计结构在地震作用下，是否满 足一定的性态要求）。
两个关键点：水平荷载分布模式、目标位移的确定 5
水平荷载分布模式
（1） 均匀分布荷载模式（Uniform Distribution） 这种分布模式认为侧向力沿结构的高度是均匀分布， 不考虑每层结构重量的不同，进行Pushover分析时，每 一步施加在楼层的侧向力由下式确定：
Fi Vb / N
式中，△Vb为每一步施加荷载时结构的基底剪力，由结 构总的基底剪力除以总的加载步数给出；N为结构的总 层数。
6
水平荷载分布模式
（2） 倒三角形分布（Inverse Triangular Distribution or Linear Distribution） 这种分布模式认为荷载沿高度为线性分布，每一步施 加于楼层“i”的侧向力为：

静力弹塑性分析方法Push-over

静力弹塑性分析方法Push-overPush-over从字面可以理解为推-覆，即对结构进行侧推。

为何进行侧推呢？对结构的侧推（pushover）目的是为了估计结构的抗震能力。

在解释通过侧推来评估结构抗震能力之前，先来看一下《抗震设计规范》中采用线弹性反应谱的方法来估计结构抗震能力有何不足？《抗震设计规范》中采用线弹性反应谱的方法，在一定场地条件下对线弹性结构进行反应估计，再进行结构设计。

而整个的设计过程中，对结构的假定都是线弹性的。

而结构在振动过程中会出现塑性状态，此状态可以减小地震作用并同时具有耗能的作用，因此，对结构的抗震能力评估需要考虑结构的塑性状态。

若仿照《抗震设计规范》中采用线弹性反应谱方法，来考虑结构的弹塑性状态，会遇到两个问题：一个是非线性结构难以转化为单自由度体系；二是线弹性反应谱不再适用，需要建立非线性结构反应谱。

而针对这两个问题，在Pushover分析中是分别通过建立能力谱和需求谱来解决的。

能力谱简单的说是通过单自由度体系力与位移关系来反映多自由度结构弹塑性特性的曲线。

更确切地说是通过单自由度体系受侧向集中水平力得到的力与位移关系，来描述多自由度结构受到侧向推力得到的顶层位移与基地剪力的关系，从而诠释了推覆的含义。

然后仅通过推覆得到的能力谱，是难以评估结构的抗震能力的。

原因在于能力谱虽然能够反映了结构本身的弹塑性特点，比如侧向刚度大小，屈服强度等。

然而能力谱不能反映出地震特性，因此需要建立需求谱。

需求谱如设计规范中的弹性反应谱一样，反映不同周期结构在某类场地作用下的最大反应。

然而弹性反应谱难以描述结构弹塑性特性，主要在于弹性反应谱没有考虑弹塑性结构屈服时的屈服点，以及屈服后刚度。

需求谱考虑了结构的弹塑性特点，将弹性反应谱通过折减及变换，得到弹性需求谱。

为了考虑地震场地特性，将能力谱与需求谱画于同一图中，相交的点为性能点，如下图：性能点反映了具有特定周期、特定屈服强度与延性等特点的弹塑性结构在某种场地条件下的抗震能力。
