逻辑函数表达式的形式

浅谈逻辑函数的表示方法及其相互转换逻辑函数是数字电路(一种开关电路)的特点及描述工具，输入、输出量是高、低电平，可以用二元常量(0，1)来表示，输入量和输出量之间的关系是一种逻辑上的因果关系。

仿效普通函数的概念，数字电路可以用逻辑函数的的数学工具来描述。

学好逻辑函数是学习数字电子技术必要的工具和基础，对数字电路的分析和设计具有重要的作用，逻辑函数的表示方法有哪些？它们之间又是如何相互转换呢？下面就谈一谈逻辑函数的表示方法及其相互转换。

一、逻辑函数的表示方法1、逻辑函数在数字系统的逻辑电路中，如果某一输出变量与一组输入变量存在着一定的对应关系，当输入变量取任意一组确定的值，输出变量的值也就唯一地被确定，则称这种关系为逻辑函数关系。

即用有限个与、或、非逻辑运算符，按某种逻辑关系将逻辑变量a、b、c、...连接起来，所得的表达式f=f（a、b、c、...）称为逻辑函数。

逻辑函数自身的特点：(1)逻辑变量和逻辑函数的取值只有0和1两种可能。

(2)逻辑函数和逻辑变量之间的关系是由“或”、“与”、“非”三种基本逻辑运算决定的。

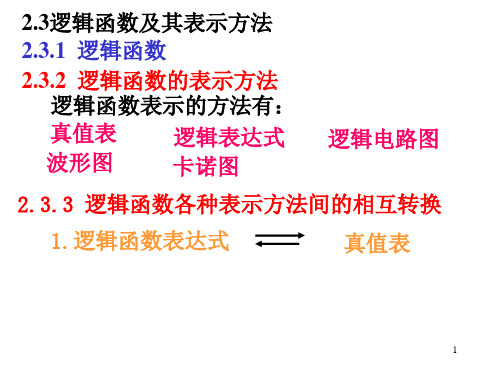

2、描述逻辑函数的常用方法有5种表示形式：真值表、逻辑表达式、卡诺图、逻辑图和波形图。

（1）真值表真值表定义为：输入变量不同取值组合与函数值间的对应关系列成表格。

真值表具有唯一性。

其优点是：直观明了，便于将实际逻辑问题抽象成数学表达式。

缺点是：难以用公式和定理进行运算和变换；量较多时，列函数真值表较繁琐。

真值表列写方法：每一个变量均有0、1两种取值，n个变量共有2i种不同的取值，将这2i种不同的取值按顺序（一般按二进制递增规律）排列起来，同时在相应位置上填入函数的值，便可得到逻辑函数的真值表。

例如：y=ab+bc+ca其真值表为表1所示。

（2）逻辑函数表达式逻辑表达式：是由逻辑变量和与、或、非3种运算符连接起来所构成的式子。

逻辑函数表达形式不是唯一的。

其优点是：书写简洁方便，易用公式和定理进行运算、变换。

逻辑函数表达式的标准形式逻辑函数表达式的标准形式有标准“与-或”表达式和标准“或-与”表达式两种类型。

两种标准形式是建立在最小项和最大项概念的基础之上的。

1．最小项和最大项（1）最小项定义：如果一个具有n个变量的函数的“与项”包含全部n个变量，每个变量都以原变量或反变量形式出现一次，且仅出现一次，则该“与项”被称为最小项。

有时又将最小项称为标准“与”项。

数目：n个变量可以构成2n个最小项。

例如，3个变量A、B、C可以构成、…、ABC共8个最小项。

简写：通常用mi表示最小项。

下标i的取值规则是：按照变量顺序将最小项中的原变量用1表示，反变量用0表示，由此得到一个二进制数，与该二进制数对应的十进制数即下标i的值。

例如，3变量A、B、C构成的最小项可用m5表示。

因为性质：最小项具有如下4条性质。

性质1：任意一个最小项，其相应变量有且仅有一种取值使这个最小项的值为1。

并且，最小项不同，使其值为1的变量取值不同。

性质2：相同变量构成的两个不同最小项相“与”为0。

因为任何一种变量取值都不可能使两个不同最小项同时为1，故相“与”为0。

即性质3：n个变量的全部最小项相“或”为1。

通常借用数学中的累加符号“Σ”，将其记为这是因为对于n个变量的任何一种取值，都有相应的一个最小项为1，因此，全部最小项相或必为1。

性质4：n个变量构成的最小项有n个相邻最小项。

相邻最小项是指除一个变量互为相反外，其余部分均相同的最小项。

例如，三变量最小项和ABC。

（2）最大项定义：如果一个具有n个变量的函数的“或”项包含全部n个变量，每个变量都以原变量或反变量形式出现一次，且仅出现一次，则该“或”项被称为最大项。

有时又将最大项称为标准“或”项。

数目：n个变量可以构成2n 个最大项。

例如，3个变量A、B、C可构成A＋B＋C、共8个最大项。

简写：通常用Mi表示最大项。

下标i的取值规则是：按照变量顺序将最大项中的原变量用0表示，反变量用1表示，由此得到一个二进制数，与该二进制数对应的十进制数即下标i的值。

逻辑函数的五种表示方法
逻辑函数是计算机科学中的重要概念，它是由逻辑变量和逻辑运算符组成的表达式。

逻辑函数可以用五种不同的方式来表示，分别是真值表、逻辑表达式、卡诺图、逻辑电路和逻辑方程。

1. 真值表
真值表是逻辑函数最基本的表示方法，它列出了所有可能的输入组合和对应的输出值。

真值表可以直观地展示逻辑函数的行为，但是对于复杂的逻辑函数，真值表会变得非常庞大，难以处理。

2. 逻辑表达式
逻辑表达式是逻辑函数的一种代数表示方法，它使用逻辑运算符和逻辑变量来表示逻辑函数。

逻辑表达式可以简化逻辑函数，使得它更易于理解和处理。

逻辑表达式可以使用布尔代数和卡诺图等方法来求解。

3. 卡诺图
卡诺图是一种图形化的逻辑函数表示方法，它使用方格和不同颜色的区域来表示逻辑函数。

卡诺图可以用来简化逻辑函数，减少逻辑门的数量，从而降低电路的成本和功耗。

卡诺图可以用来求解布尔代数和逻辑表达式。

4. 逻辑电路
逻辑电路是逻辑函数的一种物理表示方法，它使用逻辑门和电子元件来实现逻辑函数。

逻辑电路可以用来控制计算机和其他电子设备的行为。

逻辑电路可以使用逻辑表达式和卡诺图等方法来设计和优化。

5. 逻辑方程
逻辑方程是逻辑函数的一种代数表示方法，它使用逻辑变量和逻辑运算符来表示逻辑函数。

逻辑方程可以用来求解逻辑表达式和卡诺图，从而简化逻辑函数。

逻辑方程可以使用布尔代数和其他代数方法来求解。

逻辑函数表达式
逻辑函数是指用于描述逻辑关系的函数。

在逻辑函数表达式中，通常使用逻辑运算符（如与、或、非等）和逻辑变量（如真、假等）组合成逻辑表达式来描述逻辑关系。

常见的逻辑函数包括与（AND）、或（OR）、非（NOT）等。

逻辑函数表达式的形式可以是简单的逻辑运算，也可以是复杂的逻辑运算组合。

例如，逻辑与（AND）运算符用于描述多个条件同时满足时的逻辑关系。

逻辑与运算符的表达式形式为：A AND B，其中A和B是逻辑变量，取值为真或假。

当A和B都为真时，这个逻辑表达式的值为真，否则为假。

逻辑或（OR）运算符用于描述多个条件中至少有一个满足时的逻辑关系。

逻辑或运算符的表达式形式为：A OR B，其中A和B是逻辑变量。

当A和B中至少有一个为真时，这个逻辑表达式的值为真，否则为假。

逻辑非（NOT）运算符用于对一个逻辑变量取反。

逻辑非运算符的表达式形式为：NOT A，其中A是逻辑变量。

当A为真时，这个逻辑表达式的值为假，反之为真。

除了这些基本的逻辑运算符外，还可以使用括号来改变逻辑表达式的运算顺序。

括号中的逻辑表达式首先被计算，然后再与其他的逻辑运算符进行运算。

综上所述，逻辑函数表达式是用逻辑运算符和逻辑变量组合成的描述逻辑关系的表达式。

这些表达式可以描述不同的逻辑关系，例如与、或、非等。

表示逻辑函数的五种常用形式
逻辑函数是指将逻辑变量作为输入并输出逻辑值的函数。

表示逻辑函数的常用形式有以下五种。

1. 真值表形式：真值表是一种表格形式，用于表示逻辑函数的输出值。

真值表列出了所有可能的输入组合以及对应的输出值，其中每行代表一个输入组合，每列代表一个输入变量或函数输出。

每个输入变量或函数输出的列都包括0或1，表示逻辑函数的输出值。

2. 逻辑表达式形式：逻辑表达式由逻辑运算符和逻辑变量组成，可以表示逻辑函数的输入和输出。

逻辑运算符包括与、或、非、异或等，逻辑变量可以是常量（0或1）或其他逻辑函数的输出。

3. 卡诺图形式：卡诺图是一种图形化表示逻辑函数的工具。

卡诺图将所有可能的输入组合表示为一个方格矩阵，每个方格代表一个输入组合。

方格的位置表示输入变量的取值，而方格的颜色表示输出变量的取值。

卡诺图可以用于简化逻辑表达式和最小化电路。

4. 逻辑门电路形式：逻辑门电路是由逻辑门和逻辑变量组成的电路。

逻辑门是将一个或多个逻辑变量作为输入并产生一个逻辑输出的电子设备，包括与门、或门、非门、异或门等。

逻辑门电路可以用于实现逻辑函数。

5. 传输门级形式：传输门级形式是逻辑函数的一种表示方法，该方法使用传输门和反相器，将逻辑函数表示为一系列传输门和反相器的级联。

传输门级形式可以用于转换逻辑表达式和设计逻辑电路。
