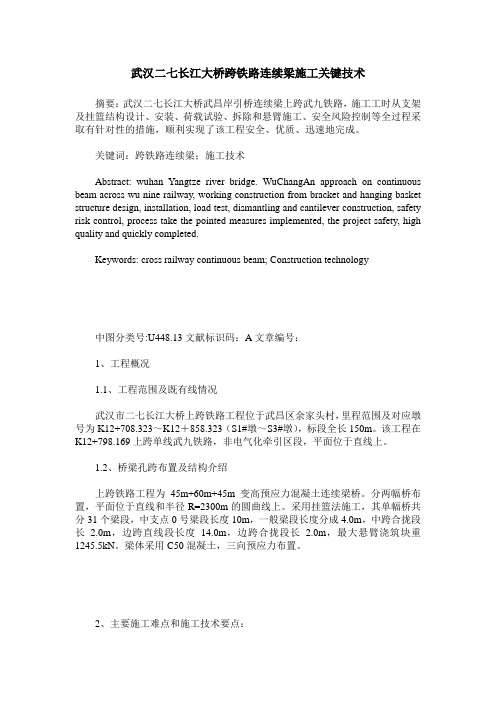

武汉二七长江大桥跨铁路连续梁施工关键技术摘要：武汉二七长江大桥武昌岸引桥连续梁上跨武九铁路，施工工时从支架及挂篮结构设计、安装、荷载试验、拆除和悬臂施工、安全风险控制等全过程采取有针对性的措施，顺利实现了该工程安全、优质、迅速地完成。
关键词：跨铁路连续梁；施工技术Abstract: wuhan Yangtze river bridge. WuChangAn approach on continuous beam across wu nine railway, working construction from bracket and hanging basket structure design, installation, load test, dismantling and cantilever construction, safety risk control, process take the pointed measures implemented, the project safety, high quality and quickly completed.Keywords: cross railway continuous beam; Construction technology中图分类号:U448.13文献标识码：A文章编号：1、工程概况1.1、工程范围及既有线情况武汉市二七长江大桥上跨铁路工程位于武昌区余家头村，里程范围及对应墩号为K12+708.323～K12＋858.323（S1#墩～S3#墩），标段全长150m。
该工程在K12+798.169上跨单线武九铁路，非电气化牵引区段，平面位于直线上。
1.2、桥梁孔跨布置及结构介绍上跨铁路工程为45m+60m+45m变高预应力混凝土连续梁桥。
分两幅桥布置，平面位于直线和半径R=2300m的圆曲线上。
采用挂篮法施工，其单幅桥共分31个梁段，中支点0号梁段长度10m，一般梁段长度分成4.0m，中跨合拢段长 2.0m，边跨直线段长度14.0m，边跨合拢段长 2.0m，最大悬臂浇筑块重1245.5kN。
长江大桥维修工程施工组织设计一、项目背景长江大桥是连接两岸的重要交通枢纽，长时间使用后需要进行维修工程。
本文档旨在设计长江大桥维修工程的施工组织，确保施工顺利进行。
二、施工计划1. 维修范围：对大桥主体结构进行检修和加固，包括桥墩、桥面、钢结构等。
2. 施工时间：根据工程量和天气条件，制定详细的施工时间表，确保工期预算。
3. 施工方法：选择适当的施工方法和设备，如悬挂脚手架、爬升脚手架等，确保施工安全和效率。
4. 施工顺序：按照维修范围，确定施工顺序，保证各个施工任务相互协调。
三、施工组织1. 施工团队：组建专业的维修工程团队，包括工程师、技术人员和施工人员等，确保施工质量。
2. 管理措施：制定详细的工程管理计划，包括安全管理、进度管理和质量管理等，确保施工按计划进行。
3. 协调沟通：与相关部门和单位保持密切联系，及时解决工程中的问题和困难，确保施工顺利推进。
四、安全措施1. 施工现场安全：制定详细的施工现场安全方案，包括安全警示标识、安全用具和应急预案等，确保施工人员安全。
2. 安全培训：对施工人员进行安全培训，提高他们的安全意识和操作技能，减少事故发生的可能性。
五、质量控制1. 施工检查：制定详细的施工检查计划，对施工过程进行全面检查，确保施工质量。
2. 质量验收：在施工结束后进行质量验收，确保维修工程符合相应的标准和要求。
六、环保措施1. 环境保护：施工过程中采取各种措施，如垃圾分类、污水处理等，保护周边环境。
2. 节能减排：使用节能设备和技术，减少能源消耗和排放物的产生。
七、风险评估对施工过程中可能出现的风险进行评估，并制定相应的应对措施，减少风险对施工造成的影响。
八、经费预算根据施工计划和施工需要，制定详细的经费预算，并监控经费的使用情况。
以上为长江大桥维修工程施工组织设计的主要内容，具体实施时需要根据实际情况进行调整和完善。

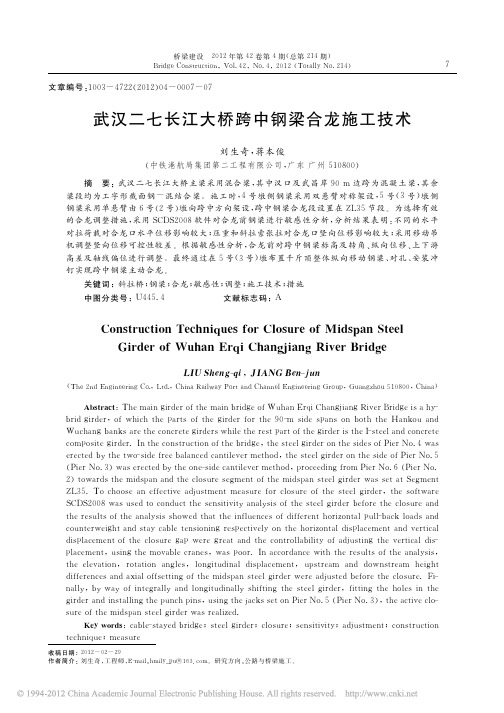

桥梁建设 ２０１２年第４２卷第４期（总第２１４期）７Ｂｒｉｄｇｅ Ｃｏｎｓｔｒｕｃｔｉｏｎ，Ｖｏｌ．４２，Ｎｏ．４，２０１２（Ｔｏｔａｌｌｙ Ｎｏ．２１４）文章编号：１００３－４７２２（２０１２）０４－０００７－０７武汉二七长江大桥跨中钢梁合龙施工技术刘生奇，蒋本俊（中铁港航局集团第二工程有限公司，广东广州５１０８００）摘 要：武汉二七长江大桥主梁采用混合梁，其中汉口及武昌岸９０ｍ边跨为混凝土梁，其余梁段均为工字形截面钢－混结合梁。
施工时，４号墩侧钢梁采用双悬臂对称架设，５号（３号）墩侧钢梁采用单悬臂由６号（２号）墩向跨中方向架设，跨中钢梁合龙段设置在ＺＬ３５节段。
为选择有效的合龙调整措施，采用ＳＣＤＳ２００８软件对合龙前钢梁进行敏感性分析，分析结果表明：不同的水平对拉荷载对合龙口水平位移影响较大；压重和斜拉索张拉对合龙口竖向位移影响较大；采用移动吊机调整竖向位移可控性较差。
根据敏感性分析，合龙前对跨中钢梁标高及转角、纵向位移、上下游高差及轴线偏位进行调整。
最终通过在５号（３号）墩布置千斤顶整体纵向移动钢梁、对孔、安装冲钉实现跨中钢梁主动合龙。
关键词：斜拉桥；钢梁；合龙；敏感性；调整；施工技术；措施中图分类号：Ｕ４４５．４文献标志码：ＡＣｏｎｓｔｒｕｃｔｉｏｎ Ｔｅｃｈｎｉｑｕｅｓ ｆｏｒ Ｃｌｏｓｕｒｅ ｏｆ Ｍｉｄｓｐａｎ ＳｔｅｅｌＧｉｒｄｅｒ ｏｆ Ｗｕｈａｎ Ｅｒｑｉ Ｃｈａｎｇｊｉａｎｇ Ｒｉｖｅｒ ＢｒｉｄｇｅＬＩＵ Ｓｈｅｎｇ－ｑｉ，ＪＩＡＮＧ Ｂｅｎ－ｊｕｎ（Ｔｈｅ ２ｎｄ Ｅｎｇｉｎｅｅｒｉｎｇ Ｃｏ．，Ｌｔｄ．，Ｃｈｉｎａ Ｒａｉｌｗａｙ Ｐｏｒｔ ａｎｄ Ｃｈａｎｎｅｌ Ｅｎｇｉｎｅｅｒｉｎｇ Ｇｒｏｕｐ，Ｇｕａｎｇｚｈｏｕ ５１０８００，Ｃｈｉｎａ）Ａｂｓｔｒａｃｔ：Ｔｈｅ ｍａｉｎ ｇｉｒｄｅｒ ｏｆ ｔｈｅ ｍａｉｎ ｂｒｉｄｇｅ ｏｆ Ｗｕｈａｎ Ｅｒｑｉ Ｃｈａｎｇｊｉａｎｇ Ｒｉｖｅｒ Ｂｒｉｄｇｅ ｉｓ ａ ｈｙ－ｂｒｉｄ ｇｉｒｄｅｒ，ｏｆ ｗｈｉｃｈ ｔｈｅ ｐａｒｔｓ ｏｆ ｔｈｅ ｇｉｒｄｅｒ ｆｏｒ ｔｈｅ ９０－ｍ ｓｉｄｅ ｓｐａｎｓ ｏｎ ｂｏｔｈ ｔｈｅ Ｈａｎｋｏｕ ａｎｄＷｕｃｈａｎｇ ｂａｎｋｓ ａｒｅ ｔｈｅ ｃｏｎｃｒｅｔｅ ｇｉｒｄｅｒｓ ｗｈｉｌｅ ｔｈｅ ｒｅｓｔ ｐａｒｔ ｏｆ ｔｈｅ ｇｉｒｄｅｒ ｉｓ ｔｈｅ Ｉ－ｓｔｅｅｌ ａｎｄ ｃｏｎｃｒｅｔｅｃｏｍｐｏｓｉｔｅ ｇｉｒｄｅｒ．Ｉｎ ｔｈｅ ｃｏｎｓｔｒｕｃｔｉｏｎ ｏｆ ｔｈｅ ｂｒｉｄｇｅ，ｔｈｅ ｓｔｅｅｌ ｇｉｒｄｅｒ ｏｎ ｔｈｅ ｓｉｄｅｓ ｏｆ Ｐｉｅｒ Ｎｏ．４ｗａｓｅｒｅｃｔｅｄ ｂｙ ｔｈｅ ｔｗｏ－ｓｉｄｅ ｆｒｅｅ ｂａｌａｎｃｅｄ ｃａｎｔｉｌｅｖｅｒ ｍｅｔｈｏｄ，ｔｈｅ ｓｔｅｅｌ ｇｉｒｄｅｒ ｏｎ ｔｈｅ ｓｉｄｅ ｏｆ Ｐｉｅｒ Ｎｏ．５（Ｐｉｅｒ Ｎｏ．３）ｗａｓ ｅｒｅｃｔｅｄ ｂｙ ｔｈｅ ｏｎｅ－ｓｉｄｅ ｃａｎｔｉｌｅｖｅｒ ｍｅｔｈｏｄ，ｐｒｏｃｅｅｄｉｎｇ ｆｒｏｍ Ｐｉｅｒ Ｎｏ．６（Ｐｉｅｒ Ｎｏ．２）ｔｏｗａｒｄｓ ｔｈｅ ｍｉｄｓｐａｎ ａｎｄ ｔｈｅ ｃｌｏｓｕｒｅ ｓｅｇｍｅｎｔ ｏｆ ｔｈｅ ｍｉｄｓｐａｎ ｓｔｅｅｌ ｇｉｒｄｅｒ ｗａｓ ｓｅｔ ａｔ ＳｅｇｍｅｎｔＺＬ３５．Ｔｏ ｃｈｏｏｓｅ ａｎ ｅｆｆｅｃｔｉｖｅ ａｄｊｕｓｔｍｅｎｔ ｍｅａｓｕｒｅ ｆｏｒ ｃｌｏｓｕｒｅ ｏｆ ｔｈｅ ｓｔｅｅｌ ｇｉｒｄｅｒ，ｔｈｅ ｓｏｆｔｗａｒｅＳＣＤＳ２００８ｗａｓ ｕｓｅｄ ｔｏ ｃｏｎｄｕｃｔ ｔｈｅ ｓｅｎｓｉｔｉｖｉｔｙ ａｎａｌｙｓｉｓ ｏｆ ｔｈｅ ｓｔｅｅｌ ｇｉｒｄｅｒ ｂｅｆｏｒｅ ｔｈｅ ｃｌｏｓｕｒｅ ａｎｄｔｈｅ ｒｅｓｕｌｔｓ ｏｆ ｔｈｅ ａｎａｌｙｓｉｓ ｓｈｏｗｅｄ ｔｈａｔ ｔｈｅ ｉｎｆｌｕｅｎｃｅｓ ｏｆ ｄｉｆｆｅｒｅｎｔ ｈｏｒｉｚｏｎｔａｌ ｐｕｌｌ－ｂａｃｋ ｌｏａｄｓ ａｎｄｃｏｕｎｔｅｒｗｅｉｇｈｔ ａｎｄ ｓｔａｙ ｃａｂｌｅ ｔｅｎｓｉｏｎｉｎｇ ｒｅｓｐｅｃｔｉｖｅｌｙ ｏｎ ｔｈｅ ｈｏｒｉｚｏｎｔａｌ ｄｉｓｐｌａｃｅｍｅｎｔ ａｎｄ ｖｅｒｔｉｃａｌｄｉｓｐｌａｃｅｍｅｎｔ ｏｆ ｔｈｅ ｃｌｏｓｕｒｅ ｇａｐ ｗｅｒｅ ｇｒｅａｔ ａｎｄ ｔｈｅ ｃｏｎｔｒｏｌｌａｂｉｌｉｔｙ ｏｆ ａｄｊｕｓｔｉｎｇ ｔｈｅ ｖｅｒｔｉｃａｌ ｄｉｓ－ｐｌａｃｅｍｅｎｔ，ｕｓｉｎｇ ｔｈｅ ｍｏｖａｂｌｅ ｃｒａｎｅｓ，ｗａｓ ｐｏｏｒ．Ｉｎ ａｃｃｏｒｄａｎｃｅ ｗｉｔｈ ｔｈｅ ｒｅｓｕｌｔｓ ｏｆ ｔｈｅ ａｎａｌｙｓｉｓ，ｔｈｅ ｅｌｅｖａｔｉｏｎ，ｒｏｔａｔｉｏｎ ａｎｇｌｅｓ，ｌｏｎｇｉｔｕｄｉｎａｌ ｄｉｓｐｌａｃｅｍｅｎｔ，ｕｐｓｔｒｅａｍ ａｎｄ ｄｏｗｎｓｔｒｅａｍ ｈｅｉｇｈｔｄｉｆｆｅｒｅｎｃｅｓ ａｎｄ ａｘｉａｌ ｏｆｆｓｅｔｔｉｎｇ ｏｆ ｔｈｅ ｍｉｄｓｐａｎ ｓｔｅｅｌ ｇｉｒｄｅｒ ｗｅｒｅ ａｄｊｕｓｔｅｄ ｂｅｆｏｒｅ ｔｈｅ ｃｌｏｓｕｒｅ．Ｆｉ－ｎａｌｌｙ，ｂｙ ｗａｙ ｏｆ ｉｎｔｅｇｒａｌｌｙ ａｎｄ ｌｏｎｇｉｔｕｄｉｎａｌｌｙ ｓｈｉｆｔｉｎｇ ｔｈｅ ｓｔｅｅｌ ｇｉｒｄｅｒ，ｆｉｔｔｉｎｇ ｔｈｅ ｈｏｌｅｓ ｉｎ ｔｈｅｇｉｒｄｅｒ ａｎｄ ｉｎｓｔａｌｌｉｎｇ ｔｈｅ ｐｕｎｃｈ ｐｉｎｓ，ｕｓｉｎｇ ｔｈｅ ｊａｃｋｓ ｓｅｔ ｏｎ Ｐｉｅｒ Ｎｏ．５（Ｐｉｅｒ Ｎｏ．３），ｔｈｅ ａｃｔｉｖｅ ｃｌｏ－ｓｕｒｅ ｏｆ ｔｈｅ ｍｉｄｓｐａｎ ｓｔｅｅｌ ｇｉｒｄｅｒ ｗａｓ ｒｅａｌｉｚｅｄ．Ｋｅｙ ｗｏｒｄｓ：ｃａｂｌｅ－ｓｔａｙｅｄ ｂｒｉｄｇｅ；ｓｔｅｅｌ ｇｉｒｄｅｒ；ｃｌｏｓｕｒｅ；ｓｅｎｓｉｔｉｖｉｔｙ；ａｄｊｕｓｔｍｅｎｔ；ｃｏｎｓｔｒｕｃｔｉｏｎｔｅｃｈｎｉｑｕｅ；ｍｅａｓｕｒｅ收稿日期：２０１２－０２－２９作者简介：刘生奇，工程师，Ｅ－ｍａｉｌ：ｈｍｉｌｙ＿ｐｕ＠１６３．ｃｏｍ。
