模拟试题五（机械原理A ）
一、判断题（5分）[对者画√，错者画×]
1、在曲柄摇杆机构中当行程速比系数K 大于1时有急回特性。（ ）
2、一对渐开线齿轮传动的中心距永远等于两节圆半径之和。（ ）
3、凸轮机构中当从动件的加速度有有限量的突变时, 存在柔性冲击。（ ）
4、加工直齿圆柱齿轮时，刀具的分度线应与齿轮的分度圆相切。（ ）
5、非周期性速度波动用飞轮调速，周期性速度波动用调速器调速。（ ） 二、填空题（5分）
1、渐开线齿廓上最小压力角在_________圆上。
2、平面六杆机构共有__________瞬心。
3、斜齿圆柱齿轮的端法面模数有何关系？________________________
4、在满足调速要求的前提下，飞轮应尽量装在_______速轴上。
5、一外啮合槽轮机构，槽数Z=6，槽轮停歇时间为1秒，运动时间为2秒，则槽轮机构所需的圆销
数K 是多少？_______________ 三、简答题（8分）
1、在齿轮机构中正变位与正传动有何区别？
2、凸轮机构中其压力角的大小对凸轮机构有何影响？
3、铰链四杆机构成为曲柄摇杆机构的条件是什么？
4、何为渐开线齿轮的可分性？ 四、改错题（12分）
1、对心曲柄滑块机构出现最小传动角的位置如图5.1所示。
2、图5.2所示机构中构件1、2的瞬心P 12在A 点。
3、图5.3为用齿条刀加工负变位齿轮时刀具的安装位置。
4、图5.4为左旋蜗轮蜗杆传动，其蜗轮转向对否？
五、计算题（43分）
1、计算图5.5所示机构自由度，若有复合铰链、局部自由度、虚约束必须指出。（5分）
2、在图5.6所示的四杆机构中BC 杆长b=80mm ，CD 杆长c=60mm ，AD 杆长d=100mm 。当取AD
图 5.6
D
A
图 5.1
图
5.2
图
5.3
图 5.4
为机架，求使其成为双摇杆机构时AB 杆长a 的取值范围。（6分）
3、一对渐开线标准正常齿制直齿圆柱齿轮传动，Z 1=40, 传动比i 12=1.8，模数m=2mm 。求：1）当标准安装时，分度圆半径r 1、r 2 ; 节圆半径r 1’、 r 2’; 啮合角α’; 顶隙c 各为多少？2)当安装中心距a’=114mm 时，分度圆半径r 1、r 2 ; 节圆半径r 1’、 r 2’; 啮合角α’; 顶隙c’ 各为多少？3）在2）问中两轮是否为无侧隙啮合？如是无侧隙啮合，为什么？若不是应采用什么方法达到无侧隙啮合？4）当安装中心距a’=115mm 时，为保证两轮做无侧隙啮合，改用一对标准斜齿圆柱齿轮传动（齿数不变，m n =2mm ）, 此对斜齿轮的螺旋角β1、β2各为多少？（12分）
4、图 5.7所示的轮系中,各轮齿数为Z 1=20，Z 2=40, Z 3= Z 4= Z 5=20, 蜗轮Z 6=76, 蜗杆Z 7=1（右）,n 1=90rpm, n 7=38rpm 方向如图。求：齿轮5转速n 5的大小及方向。（10分）
5、机器主轴在稳定运动循环中,等效阻力矩M er 曲线如图5.8所示，等效驱动力矩M ed 为常量，主轴的平均角速度ωm =40(1/S)，安装在主轴上的飞轮转动惯量J F =0.1kgm 2。求：（1）等效驱动力矩M ed =? (2) 最大盈亏功△W max =? (3) 机械运转的不均匀系数δ=?（10分） 六、图解题（27分）
1、已知图5.9所示的凸轮机构，在图上标出：1）基圆半径r 0；2）图示位置从动件位移s 和凸轮转角δ; 3）标出凸轮转角δ=900时，从动件位移s’和在该位置的压力角α’。(6分)
2、已知图5.10所示机构的位置、尺寸，构件1以匀速转动。用矢量方程图解法求D 点的速度和加速度。(比例尺任选) (12分 )
3、如图5.11所示机构，摩擦圆半径ρ、摩擦角φ均为已知。在图上画出各构件的受力图。(9分)
40 图 5.8
图 5.9
图 5.71
A
图 5.10
ω1
模拟试题五（机械原理A ）答案
一、1.√；2.√；3.√； 4.×；5.×。
二、1、基圆。 2、15。 3、βcos t n m m =。 4、高。 5、2。
三、1、正变位齿轮：刀具向远离轮坯中心移位所加工的齿轮。正传动：021>+x x 的两变位齿轮传动。
2、由公式
，↑↓0,r α，传力性能好，结构大，经济性差；↓↑0,r α，传力性
能差，结构小，经济性好。 3、最短杆+最长杆<其余两杆之和，固定最短杆的邻杆。
4、当a ≠a ＇时，仍然可以满足瞬时传动比为常数。
四、1、如图5.1题所示。 2、如图5.2题所示。
3、下图5.3题为用齿条刀加工正位齿
4、蜗轮的转向如图5.4题所示。
五、 1、n =5，P l =6，P h =2，F =1
2、40＜a ＜80，120＜a ＜240
3、Z 2=72，1）r 1=40= r 1′，r 2=72= r 2′，α′= α= 20°，c =0.5 2) α′=22.6°，r 1′=40.7143，r 2′=73.285，c ′=2.5 3）不是，正传动。 4）β=13.12°
4、n 5=46，方向同n 1（↓）
5、M ed =20(Nm)，ΔW max =10π(J)， δ =0.1963。
六、1、解：1）、2）和3）如图5.9题所示。
图5.1题
图5.2题
图5.4题
图5.9题
s
e
r e
v
tan 220+-±=ωα
2、
3、
A
图 5.10题
ω1 P(c)
’
b 2μa 导路
方向？？大小 //AB BC 1AB ⊥⊥+=:l :V V V 2
323B B B B ω 解:
v 322B 3B BC
v
2BC 3B 2b b V )(l pb l V μμω⋅=⋅==
；顺 影像v D ，v D = pd.μv 方向如图5.10题所示。
导路
方向大小 //E BC C :?
2 ? L : 232323233B 2BC 23D B V a a a a a B r
B B k B B B B n B ⊥∨⊥→∨++=+ωωτ()
A B l a a AB B B →==2121 ω影像a D ，a D
= p ’d ’.μa 方向如图5.10题所示。
解：此题中3构件是二力构件。各构件
⎩⎨⎧⋅==+=++=+h
R M 0R R 0R R Q 0R R 211214112324323
3构件： 2构件： 1构件：
1
ω41
R

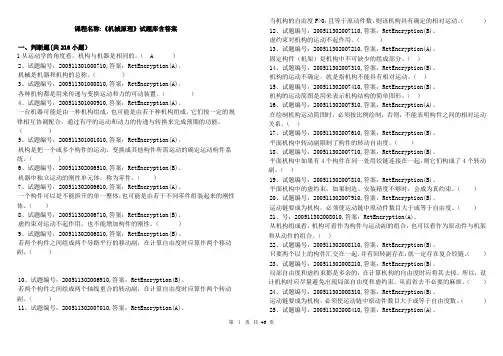

机械原理考试真题集锦后附答案 一.判断题（正确的填写“T”，错误的填写“F”）（20分） 1、根据渐开线性质，基圆内无渐开线，所以渐开线齿轮的齿根圆必须设计比基圆大。（F ） 2、对心的曲柄滑块机构，其行程速比系数K 一定等于一。（T ） 3、在平面机构中，一个高副引入二个约束。（F ） 4、在直动从动件盘形凸轮机构中，若从动件运动规律不变，增大基圆半径， 则压力角将减小（T ） 5、在较链四杆机构中，只要满足杆长和条件，则该机构一定有曲柄存在。 （F ） 6、滚子从动件盘形凸轮的实际轮廓曲线是理论轮廓曲线的等距曲线。 （T ） 7、在机械运动中，总是有摩擦力存在，因此，机械功总有一部分消耗在克服摩 擦力上。（T ） 8、任何机构的从动件系统的自由度都等于零。（T ） 9、一对直齿轮啮合传动，模数越大，重合度也越大。（F ） 10、在较链四杆机构中，若以曲柄为原动件时，机构会出现死点位置。。（F ） 二、填空题。（10分） 1、机器周期性速度波动采用（飞轮）调节，非周期性速度波动采用（调速器）调节。 2、对心曲柄滑块机构的极位夹角等于（0 ）所以（没有）急回 特性。 3、渐开线直齿圆柱齿轮的连续传动条件是（重合度大于或
等于1 ）o
4、用标准齿条形刀具加工标准齿轮产生根切的原因是（齿条形刀具齿顶线超过 极限啮合点N1 ）o 5、三角螺纹比矩形螺纹摩擦（大）,故三角螺纹多应用（ 联接），矩形螺纹多用于（传递运动和动力）o 三、选择题（10分） 1、齿轮渐开线在（）上的压力角最小。 A ）齿根圆；B）齿顶圆；C）分度圆；D）基圆。 2、静平衡的转子（①）是动平衡的。动平衡的转子（②）是静平衡的。 ①A）一定；B）不一定；C）一定不。 ②A）一定；B）不一定：C）一定不。 3、满足正确啮合传动的一对直齿圆柱齿轮，当传动比不等于一时，他们的渐开线齿形是（）o A）相同的；B）不相同的。 4、对于转速很高的凸轮机构，为了减小冲击和振动，从动件运动规律最好采用（）的运动规律。 A）等速运动；B）等加等减速运动；C）摆线运动。 5、机械自锁的效率条件是（）o A）效率为无穷大：B）效率大于等于1；C）效率小于零。 四、计算作图题：（共60分） 注：凡图解题均需简明写出作图步骤，直接卷上作图，保留所有作图线。
模拟试题五（机械原理A ） 一、判断题（5分）[对者画√，错者画×] 1、在曲柄摇杆机构中当行程速比系数K 大于1时有急回特性。（ ） 2、一对渐开线齿轮传动的中心距永远等于两节圆半径之和。（ ） 3、凸轮机构中当从动件的加速度有有限量的突变时, 存在柔性冲击。（ ） 4、加工直齿圆柱齿轮时，刀具的分度线应与齿轮的分度圆相切。（ ） 5、非周期性速度波动用飞轮调速，周期性速度波动用调速器调速。（ ） 二、填空题（5分） 1、渐开线齿廓上最小压力角在_________圆上。 2、平面六杆机构共有__________瞬心。 3、斜齿圆柱齿轮的端法面模数有何关系？________________________ 4、在满足调速要求的前提下，飞轮应尽量装在_______速轴上。 5、一外啮合槽轮机构，槽数Z=6，槽轮停歇时间为1秒，运动时间为2秒，则槽轮机构所需的圆销 数K 是多少？_______________ 三、简答题（8分） 1、在齿轮机构中正变位与正传动有何区别？ 2、凸轮机构中其压力角的大小对凸轮机构有何影响？ 3、铰链四杆机构成为曲柄摇杆机构的条件是什么？ 4、何为渐开线齿轮的可分性？ 四、改错题（12分） 1、对心曲柄滑块机构出现最小传动角的位置如图5.1所示。 2、图5.2所示机构中构件1、2的瞬心P 12在A 点。 3、图5.3为用齿条刀加工负变位齿轮时刀具的安装位置。 4、图5.4为左旋蜗轮蜗杆传动，其蜗轮转向对否？ 五、计算题（43分） 1、计算图5.5所示机构自由度，若有复合铰链、局部自由度、虚约束必须指出。（5分） 2、在图5.6所示的四杆机构中BC 杆长b=80mm ，CD 杆长c=60mm ，AD 杆长d=100mm 。当取AD 图 5.6 D A 图 5.1 图 5.2 图 5.3 图 5.4
一、填空及选择题（每空1分，共20分） 1．机器的制造单元是______，运动单元是__________；机构具有确定运动的条件是其自由度数等于_________数。 2．曲柄摇杆机构有死点位置时，__________是主动件，此时_______与__________共线。3．一对渐开线标准直齿圆柱齿轮正确啮合的条件是_____________。 4．斜齿轮的模数和压力角在__________（法面、端面、轴面）内取标准值；锥齿轮当量齿数Z V=______________。 5．蜗杆机构传动的主动件是__________（蜗杆、蜗轮、蜗杆蜗轮皆可）。 6．移动副中驱动力作用于______内将发生自锁；传动副中驱动力为一单力且作用于_______内将发生自锁。 7．质量分布在同一平面内的回转体，经静平衡后_______________（一定、不一定、一定不）满足动平衡，经动平衡后___________（一定、不一定、一定不）满足静平衡；质量分布于不同平回转面内的回转体，经静平衡后____________（一定、不一定、一定不）满足动平衡，经动平衡后____________（一定、不一定、一定不）满足静平衡。 8．机器周期性速度波动的调节方法一般是加装________________，非周期性速度波动调节方法是除机器本身有自调性的外一般加装____________。 9. 说出两种变回转运动为直线运动的机构：______，_______。 1.零件、构件、原动件-------------------------------------------------------------------3分 2.摇杆连杆从动曲柄----------------------------------------------------------------3分 3.模数相等，压力角相等----------------------------------------------------------------1分 4.法面Z / cosδ------------------------------------------------------------------------1分 5.蜗杆蜗轮皆可----------------------------------------------------------------------------1分 6.摩擦角摩擦圆------------------------------------------------------------------------2分 7.一定一定不一定一定----------------------------------------------------------1分 8.飞轮调速器----------------------------------------------------------------------------2分 9.曲柄滑块齿轮齿条----------------------------------------------------------------2分 二、计算图示机构的自由度（5分） F=3×7－2×10－0＝1 三、如下图所示行程速度变化系数为 1 的曲柄摇杆机构，已知曲柄连架杆固定铰链中心处图 示机架平面（直线OO’）位置上，并已知摇杆的两个极限位置C1D，C2D及摇杆长度CD=

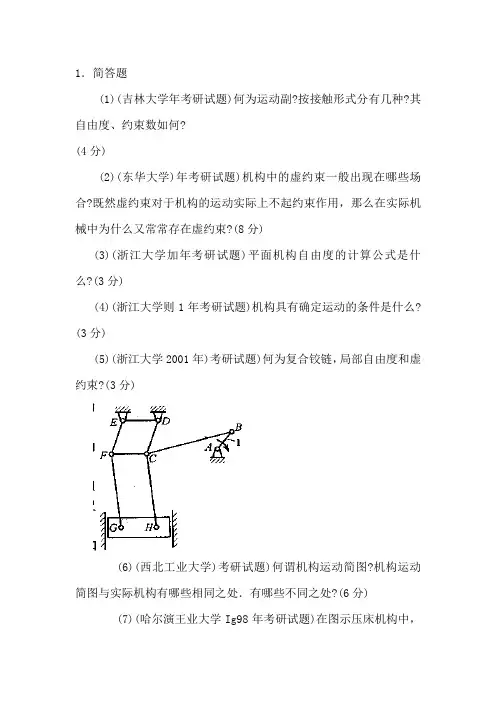

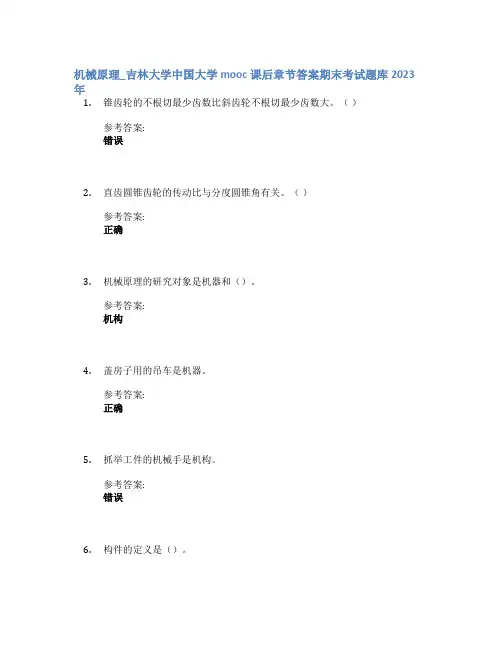

1．简答题 (1)(吉林大学年考研试题)何为运动副?按接触形式分有几种?其自由度、约束数如何? (4分) (2)(东华大学)年考研试题)机构中的虚约束一般出现在哪些场合?既然虚约束对于机构的运动实际上不起约束作用，那么在实际机械中为什么又常常存在虚约束?(8分) (3)(浙江大学加年考研试题)平面机构自由度的计算公式是什么?(3分) (4)(浙江大学则1年考研试题)机构具有确定运动的条件是什么? (3分) (5)(浙江大学2001年)考研试题)何为复合铰链，局部自由度和虚约束?(3分) (6)(西北工业大学)考研试题)何谓机构运动简图?机构运动简图与实际机构有哪些相同之处．有哪些不同之处?(6分) (7)(哈尔演王业大学Ig98年考研试题)在图示压床机构中，
