一、焊接图纸符号标注图解示例
★焊接符号标注实例及方法
在焊接结构图样上，焊接方法可按国家标准GB5185-85的规定用阿拉伯效字表示，标注在指引线的尾部。常用焊接方法代号见表3-9所示。如果是组合焊接方法，可用“/”分开，左侧表示正面(或盖面)的焊接方法，右侧表示背面(或打底)焊接方法。例如V形焊缝先采用钨极氢弧焊打底，后用手工电弧焊盖面，则表示为141/111。
焊缝符号和焊接方法代号标注示例见图3-21所示。该图表示V形坡口对接焊缝，背面封底焊，正面焊缝表面齐平，焊接方法为打底焊用手工钨极氮弧焊，盖面焊和封底焊用手工电弧焊。
二、焊接符号表示方法
1钢结构焊接符号含义大全
钢结构焊接符号也是依据GB324一1988《焊缝代号》来绘制。钢结构一般属于建筑学科，属于建筑行业。因此在钢结构焊接符号的标注中经常伴随有建筑符号、型钢符号、螺栓符号及铆钉符号等。
2钢结构焊缝符号表示的方法及有关规定：
（1）焊缝的引出线是由箭头和两条基准线组成。其中一条为实线，另一条为虚线，线型均为细线。
（2）基准线的虚线可以画在基准线实线的上侧，也可画在下侧，基准线一般应与图样的标题栏平行，仅在特殊条件下才与标题栏垂直。
（3）若焊缝处在接头的箭头侧，则基本符号标注在基准线的实线侧;若焊缝处在接头的非箭头侧，则基本符号标注在基准线的虚线侧。
（4）当为双面对称焊缝时。基准线可不加虚线。
（5）箭头线相对焊缝的位置一般无特殊要求，但在标注单边形焊缝时箭头线要指向带有坡口一侧的工件。
（6）基本符号、补充符号与基准线相交或相切，与基准线重合的线段，用粗实线表示。
（7）焊缝的基本符号、辅助符号和补充符号(尾部符号除外)一律为粗实线，尺寸数字原则上亦为粗实线，尾部符号为细实线，尾部符号主要是标注焊接工艺、方法等内容。
（8）在同一图形上，当焊缝形式、断面尺寸和辅助要求均相同时，可只选择一处标注焊缝的符号和尺寸。并加注“相同焊缝的符号”，相同焊缝符号为3/4圆弧，画在引出线的转折处。

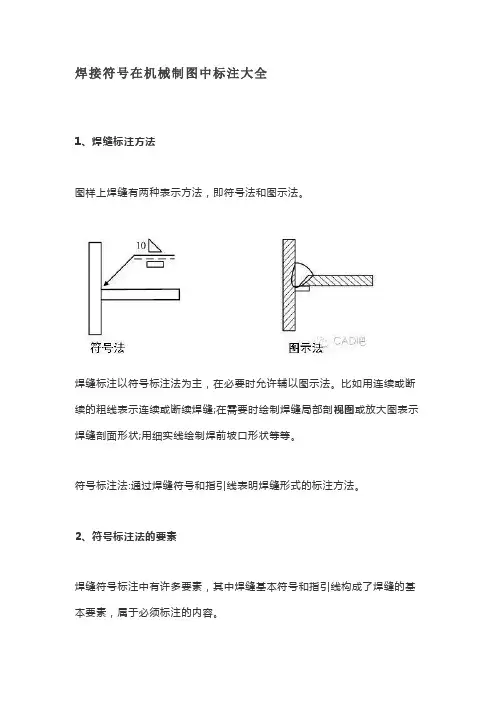

焊接符号在机械制图中标注大全
1、焊缝标注方法
图样上焊缝有两种表示方法，即符号法和图示法。
焊缝标注以符号标注法为主，在必要时允许辅以图示法。比如用连续或断续的粗线表示连续或断续焊缝;在需要时绘制焊缝局部剖视图或放大图表示焊缝剖面形状;用细实线绘制焊前坡口形状等等。
符号标注法:通过焊缝符号和指引线表明焊缝形式的标注方法。
2、符号标注法的要素
焊缝符号标注中有许多要素，其中焊缝基本符号和指引线构成了焊缝的基本要素，属于必须标注的内容。 除焊缝基本要素外，在必要时还应加注其他辅助要素，如辅助符号、补充符号、焊缝尺寸符号及焊接工艺等内容。
•
3、焊缝符号及其标注
(1)焊缝基本符号是表示焊缝横断面形状的符号，共有13个(详见GB/324-88)，例如:
(2)辅助符号是表示焊缝表面形状特征的符号。不需要确切地说明焊缝的表面形状时可以不加注辅助符号。辅助符号配置在基本符号固定位置。辅助符号有3个。
(3)补充符号是为了补充说明焊缝的某些特征而采用的符号，一共有5个。
(4)特殊符号是为了满足某些特殊情况而规定的焊缝符号，共有4个。 4、指引线及其标注
指引线由箭头线和基准线组成。
(1)箭头线:
箭头可指向接头侧和非接头侧;
箭头线相对焊缝的位置一般没有特殊要求;
允许箭头线弯折一次。 •
•
•
•
(2)基准线
基准线含有实线基准线和虚线基准线。虚线基准线可画在实线基准线的上方或下方;
焊缝符号标注在实线基准线上说明焊缝在箭头侧，标注在虚线基准线上说明焊缝在非箭头侧; 标注双面或对称焊缝时可不加虚线。
5、焊缝尺寸符号及其标注
(1)焊缝标注有必要时可附带有焊缝尺寸符号及数据。焊缝尺寸符号共
有16个(详见GB/324-88)，例如: (2)焊缝尺寸符号及数据的标注原则(如图):
焊缝横截面上的尺寸标注在基本符号的左侧;长度方向的尺寸标在右侧;
坡口角度、坡口面角度、根部间隙等尺寸标在基本符号的上侧或下侧。
整体来说，国标和欧标的焊缝标号标注基本相同，而美标有很大不同，美标的焊缝符号和日本标准极为相似。整体来说，国标、欧标和美标的焊缝标号标注主要有以下几点不同。
1、基准线
国标和欧标的指引线，为两条，一条实线，一条虚线，如下图；美标的指引线，仅仅有一条实线，如下图（001）。
2、箭头侧
国标和欧标的箭头侧，标注在实线基准线一侧，有可能在线上或者线的下面，如下图；美标的箭头侧，只能标注在实线基准线下侧。无论国标和欧标，还是美标，有坡口的情况下，箭头都要指向坡口侧如下图（002）。
3、断续角焊缝间距
国标和欧标的断续焊缝间距，为两段相邻焊缝尾首端的距离；美标的的断续焊缝间距，为两段相邻焊缝中心的距离。且间距标法不一样，如下图，国标和欧标的断续焊缝间距标在括弧（）中，而美标的断续焊缝间距标在—号后。如下图（003）
4、点焊缝
国标和欧标的点焊缝数量，标在圆的后侧，如下图；美标的点焊缝数量，标在圆的上下侧，如下图（004）
5、参考标准
A?国标GB/T324
B?欧标ISO2553
C?美标AWSA2.4

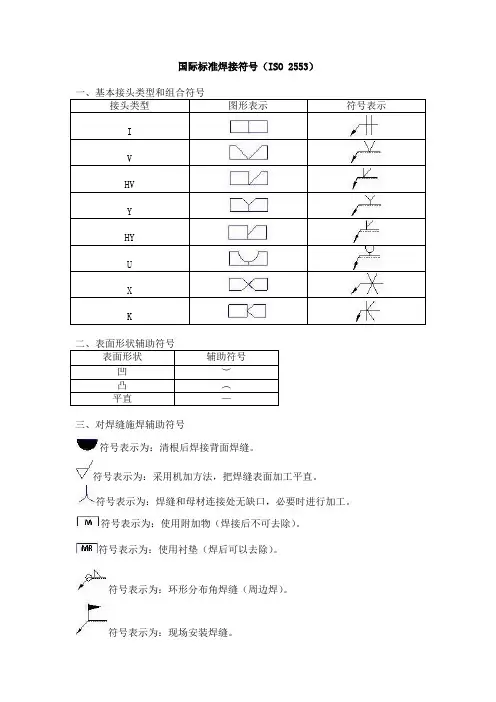

国际标准焊接符号（ISO 2553）
一、基本接头类型和组合符号 接头类型 图形表示 符号表示
I
V
HV
Y
HY
U
X
K
二、表面形状辅助符号
表面形状 辅助符号
凹 ︶
凸 ︵
平直 —
三、对焊缝施焊辅助符号
符号表示为：清根后焊接背面焊缝。
符号表示为：采用机加方法，把焊缝表面加工平直。
符号表示为：焊缝和母材连接处无缺口，必要时进行加工。
符号表示为：使用附加物（焊接后不可去除）。
符号表示为：使用衬垫（焊后可以去除）。
符号表示为：环形分布角焊缝（周边焊）。
符号表示为：现场安装焊缝。 精选文档
— 2 四、焊缝标记方法。
1、说明。
① 箭头线与基线是以一定角度相交连接的，对于需进行坡口加工后焊接形式的焊缝，可以用箭头线表示。该箭头线总是指向需进行加工的这个面。
② 基线大多平行进行标记，在一些特殊情况允许垂直进行标记。
③ 焊缝符号可以在基线上方，也可在基线下方标注。在一张图样中尽可能使用同样标注方法。
精选文档
— 3 2、单面焊的焊缝表示。
▲焊缝位于表示符号所指正面（如图一所示）
如果焊缝表示符号位于基线实线一侧，那么焊缝位于箭头线所指一侧。
（图一）
▲ 焊缝位于表示符号所指背面（如图二所示）
如果焊缝表示符号位于基线虚线一侧，那么焊缝位于箭头所指一侧的背面。
（图二） 精选文档
— 4 3、双面焊缝。可以采用组合焊缝进行表示，不需要虚线表示（如图三所示）。
（图三）
4、其它表示符号。
▲焊缝的厚度表示在符号左边，长度表示在符号右边。
▲焊缝厚度可以用两种方法表示：①可用焊缝厚度表示②可以用焊脚长度表示。
▲一般情况下，角焊缝厚度符号只标注单一数字，不会在数字前加“a”或“z”，
按常规此数字都表示是焊缝厚度（焊喉）尺寸。
a = 焊缝厚度 z = 焊脚长度
