焊接角焊缝解读

角焊缝的焊脚尺寸规定
角焊缝是指在焊接过程中，采用角焊技术焊接成的接头形式，是一种常用的焊接方法。

焊脚尺寸是指角焊缝中焊接脚的尺寸，它是焊缝质量的重要参数，也是角焊缝的重要组成部分。

在确定角焊缝的焊脚尺寸时，应考虑焊接材料的性能、焊接环境、焊接方式等因素。

如果焊脚尺寸过小，会导致焊接失败，影响焊接质量；如果焊脚尺寸过大，会导致焊缝的抗拉强度和耐腐蚀性降低，影响其使用性能。

角焊缝的焊脚尺寸通常由焊接材料、焊接方式、焊接环境等因素决定，其具体尺寸应按照国家规定或焊接技术规范要求执行。

根据对焊接材料、焊接方式、焊接环境等因素的分析，焊脚尺寸应符合下列要求：
1、焊接材料的性能：焊脚尺寸的大小要根据焊接材料的性能来确定，一般来说，薄板的焊脚尺寸要比厚板小，以确保焊接质量。

2、焊接方式：焊脚尺寸的大小也要根据焊接方式来确定，一般而言，电阻焊焊脚尺寸要比氩弧焊焊脚尺寸大，以保证焊接质量。

3、焊接环境：焊脚尺寸还应考虑焊接环境，如果焊接环境存在极端温度或潮湿度，则应适当调整焊脚尺寸，以确保焊接质量。

此外，经过焊接的角焊缝的焊脚尺寸也应符合焊接技术规范的要求，以保证焊接质量。

总之，角焊缝的焊脚尺寸应根据焊接材料的性能、焊接方式、焊接环境等因素，以及经过焊接的角焊缝的焊接技术规范，来确定，以确保焊接质量。

角焊缝标注标准# 角焊缝标注标准## 一、前言嘿，朋友们！在工程领域啊，特别是涉及到焊接这一块儿，那可真是个细致活。

咱们都知道，焊接就像是把不同的零件用一种超级牢固的方式连接起来，就像给它们“牵红线”，让它们从此紧紧相依。

而角焊缝呢，在各种焊接结构里是特别常见的一种形式。

那为了让大家都能清楚明白这个角焊缝是怎么回事，怎么标注才能让每个参与工程的人都能看懂，这就有了角焊缝标注标准啦。

这个标准就像是一本通用的“密码本”，不管是设计工程师、焊接工人还是质量检验员，只要按照这个标准来，就像大家都说同一种“语言”，沟通起来那叫一个顺畅，不会因为理解偏差而产生问题。

## 二、适用范围1. **建筑领域**这个标准在建筑领域那可太有用了。

比如说，咱们盖大楼的时候，那钢梁和钢柱的连接很多时候就用到角焊缝。

就像搭积木一样，这些钢梁和钢柱就是大楼的“积木块”，而角焊缝就是把它们粘在一起的“胶水”。

在建筑图纸上，按照角焊缝标注标准来标注这些焊缝的尺寸、形状等信息，建筑工人就能准确地进行焊接操作，保证大楼结构的稳固性。

要是没有这个标准，那可就乱套了，每个工人可能理解的焊接要求都不一样，这大楼盖起来可就危险喽。

2. **机械制造**在机械制造里，角焊缝也是无处不在。

像汽车发动机的一些部件组装，还有各种机械设备的框架构建。

比如说，一个大型的机床，它的底座和支架之间的连接可能就需要角焊缝。

如果标注不按照标准来，那生产出来的机床可能在稳定性上就会出现问题，就像一个人走路不稳当一样。

这个标准确保了不同厂家生产的机械部件在组装的时候，焊接的质量和要求都是统一的，这样整个机械产品的质量才有保证。

3. **船舶制造**再看看船舶制造，那更是离不开角焊缝标注标准。

船舶是在水上航行的大家伙，它的结构必须要非常牢固。

船身的钢板拼接、各种舱室结构的连接都大量用到角焊缝。

想象一下，如果标注不规范，那在焊接的时候就可能出现薄弱环节，在大海里航行的时候，这船可禁不起风浪的折腾啊。

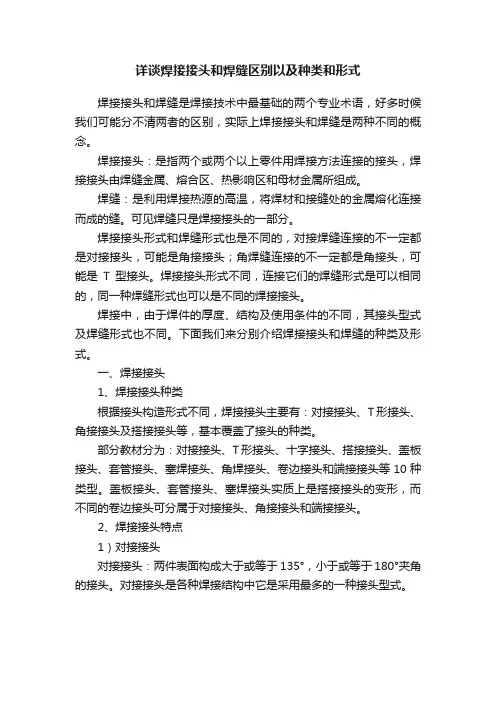

详谈焊接接头和焊缝区别以及种类和形式焊接接头和焊缝是焊接技术中最基础的两个专业术语，好多时候我们可能分不清两者的区别，实际上焊接接头和焊缝是两种不同的概念。

焊接接头：是指两个或两个以上零件用焊接方法连接的接头，焊接接头由焊缝金属、熔合区、热影响区和母材金属所组成。

焊缝：是利用焊接热源的高温，将焊材和接缝处的金属熔化连接而成的缝。

可见焊缝只是焊接接头的一部分。

焊接接头形式和焊缝形式也是不同的，对接焊缝连接的不一定都是对接接头，可能是角接接头；角焊缝连接的不一定都是角接头，可能是T型接头。

焊接接头形式不同，连接它们的焊缝形式是可以相同的，同一种焊缝形式也可以是不同的焊接接头。

焊接中，由于焊件的厚度、结构及使用条件的不同，其接头型式及焊缝形式也不同。

下面我们来分别介绍焊接接头和焊缝的种类及形式。

一、焊接接头1、焊接接头种类根据接头构造形式不同，焊接接头主要有：对接接头、T形接头、角接接头及搭接接头等，基本覆盖了接头的种类。

部分教材分为：对接接头、T形接头、十字接头、搭接接头、盖板接头、套管接头、塞焊接头、角焊接头、卷边接头和端接接头等10种类型。

盖板接头、套管接头、塞焊接头实质上是搭接接头的变形，而不同的卷边接头可分属于对接接头、角接接头和端接接头。

2、焊接接头特点1）对接接头对接接头：两件表面构成大于或等于135°，小于或等于180°夹角的接头。

对接接头是各种焊接结构中它是采用最多的一种接头型式。

对接接头对于对接接头，钢板厚度在6 mm以下，除重要结构，一般可以不开坡口。

厚度不同的钢板对接时要考虑两板厚度差，不超过规定（可查手册）时，则焊缝基本形式与尺寸按厚板尺寸来选取；否则，应在厚板上作出单面或双面削薄，其削薄长度L≥3倍板厚差。

2）角接接头角接接头：两焊件端面间构成大于30°、小于135°夹角的接头。

角接接头，接头受力状况不太好，常用于不重要的结构中。

角接接头3）T形接头T形接头：一焊件的端面与另一件表面构成直角或近似直角的接头。

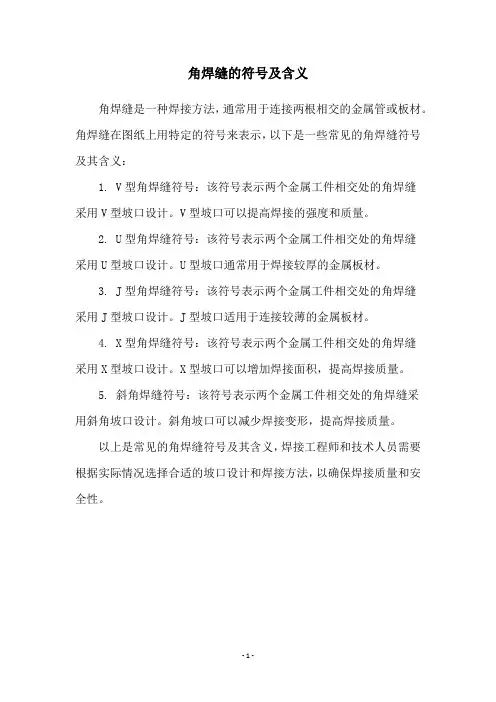

角焊缝的符号及含义
角焊缝是一种焊接方法，通常用于连接两根相交的金属管或板材。

角焊缝在图纸上用特定的符号来表示，以下是一些常见的角焊缝符号及其含义：
1. V型角焊缝符号：该符号表示两个金属工件相交处的角焊缝
采用V型坡口设计。

V型坡口可以提高焊接的强度和质量。

2. U型角焊缝符号：该符号表示两个金属工件相交处的角焊缝
采用U型坡口设计。

U型坡口通常用于焊接较厚的金属板材。

3. J型角焊缝符号：该符号表示两个金属工件相交处的角焊缝
采用J型坡口设计。

J型坡口适用于连接较薄的金属板材。

4. X型角焊缝符号：该符号表示两个金属工件相交处的角焊缝
采用X型坡口设计。

X型坡口可以增加焊接面积，提高焊接质量。

5. 斜角焊缝符号：该符号表示两个金属工件相交处的角焊缝采
用斜角坡口设计。

斜角坡口可以减少焊接变形，提高焊接质量。

以上是常见的角焊缝符号及其含义，焊接工程师和技术人员需要根据实际情况选择合适的坡口设计和焊接方法，以确保焊接质量和安全性。

- 1 -。

管板角焊缝焊接工艺
嘿，今天咱们就来聊聊管板角焊缝焊接这事儿。

然后，就是要对管板进行清理。

把表面的油污啊、铁锈之类的脏东西弄掉。

这一步看起来简单得很，但我可跟你说，千万别跳过！要是表面不干净，那焊出来的效果肯定不好，后续还可能出问题呢。

我每次做这个的时候，都会特别仔细地检查管板表面是不是真的干净了，有时候还会多擦几遍，确保万无一失！
接下来就可以开始定位点焊啦。

这个时候呢，要注意焊点的位置和间距。

你可以根据自己的经验稍微调整一下，没有必要完全按照别人的方法来。

不过要记住，定位点焊可是给后面正式焊接打基础的，要是点歪了或者间距不对，那后面可就麻烦喽。

你是不是也觉得这一步很关键呀？
再之后就是正式焊接啦。

焊接的时候速度要均匀，这一点真的很重要！我通常会在这个环节花多一些时间，确保做得更仔细。

而且要注意观察熔池的状态，熔池要是不正常，那可能焊接就出问题了。

这时候可别慌，根据情况调整一下焊接的角度或者速度啥的。

这个过程中，你可以根据自己的设备选择不同的操作方式哦。

焊接完了之后呢，可别以为就大功告成啦！要对焊缝进行检查。

看看有没有气孔、裂纹之类的缺陷。

这一点真的很重要，我通常会再检查一次，真的，确认无误是关键！如果发现有小问题，能修补就修补一下。

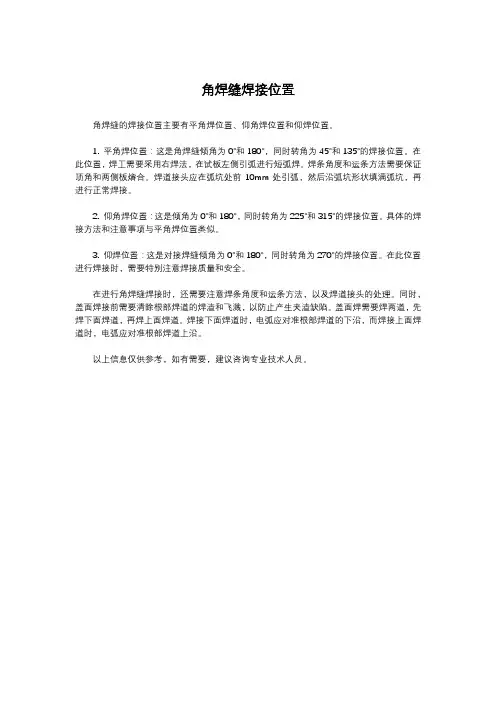

角焊缝焊接位置
角焊缝的焊接位置主要有平角焊位置、仰角焊位置和仰焊位置。

1. 平角焊位置：这是角焊缝倾角为0°和180°，同时转角为45°和135°的焊接位置。

在此位置，焊工需要采用右焊法，在试板左侧引弧进行短弧焊。

焊条角度和运条方法需要保证顶角和两侧板熔合。

焊道接头应在弧坑处前10mm处引弧，然后沿弧坑形状填满弧坑，再进行正常焊接。

2. 仰角焊位置：这是倾角为0°和180°，同时转角为225°和315°的焊接位置。

具体的焊接方法和注意事项与平角焊位置类似。

3. 仰焊位置：这是对接焊缝倾角为0°和180°，同时转角为270°的焊接位置。

在此位置进行焊接时，需要特别注意焊接质量和安全。

在进行角焊缝焊接时，还需要注意焊条角度和运条方法，以及焊道接头的处理。

同时，盖面焊接前需要清除根部焊道的焊渣和飞溅，以防止产生夹渣缺陷。

盖面焊需要焊两道，先焊下面焊道，再焊上面焊道。

焊接下面焊道时，电弧应对准根部焊道的下沿，而焊接上面焊道时，电弧应对准根部焊道上沿。

以上信息仅供参考，如有需要，建议咨询专业技术人员。

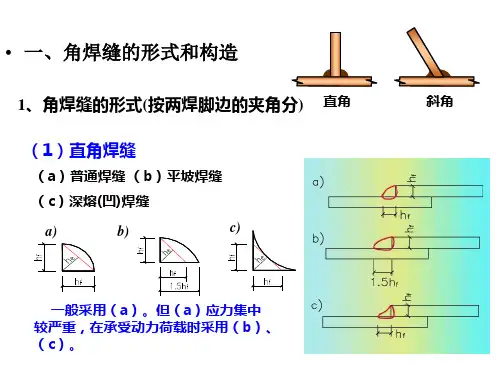

第三章连接返回§3-3角焊缝的构造和计算3.3.1角焊缝的构造一、角焊缝的形式和强度角焊缝（fillet welds）是最常用的焊缝。

角焊缝按其与作用力的关系可分为：焊缝长度方向与作用力垂直的正面角焊缝；焊缝长度方向与作用力平行的侧面角焊缝以及斜焊缝。

按其截面形式可分为直角角焊缝（图3.3.1）和斜角角焊缝（图3.3.2）。

直角角焊缝通常做成表面微凸的等腰直角三角形截面（图3.3.1a）。

在直接承受动力荷载的结构中，正面角焊缝的截面常采用图3.3.1（b）所示的坦式，侧面角焊缝的截面则作成凹面式（图3.3.1c）。

图中的h f为焊角尺寸。

两焊脚边的夹角α＞90°或α＜90°的焊缝称为斜角角焊缝（图3.3.2）。

斜角角焊缝常用于钢漏斗和钢管结构中。

对于夹角α＞135°或α＜60°的斜角角焊缝，除钢管结构外，不宜用作受力焊缝。

传力线通过侧面角焊缝时产生弯折，应力沿焊缝长度方向的分布不均匀，呈两端大而中间小的状态。

焊缝越长，应力分布越不均匀，但在进入塑性工作阶段时产生应力重分布，可使应力分布的不均匀现象渐趋缓和。

正面角焊缝（图3.3.3b）受力较复杂，截面的各面均存在正应力和剪应力，焊根处有很大的应力集中。

这一方面由于力线的弯折，另一方面焊根处正好是两焊件接触间隙的端部，相当于裂缝的尖端。

经试验，正面角焊缝的静力强度高于侧面角焊缝。

国内外试验结果表明，相当于Q235钢和E43型焊条焊成的正面角焊缝的平均破坏强度比侧面角焊缝要高出35%以上（图3.3.4）。

低合金钢的试验结果也有类似情况。

由图3.3.4看出，斜焊缝的受力性能和强度介于正面角焊缝和侧面角焊缝之间。

二、角焊缝的构造要求1、最大焊脚尺寸为了避免烧穿较薄的焊件，减少焊接应力和焊接变形，角焊缝的焊脚尺寸不宜太大。

规范规定：除了直接焊接钢管结构的焊脚尺寸hf不宜大于支管壁厚的2倍之外，hf不宜大于较薄焊件厚度的1.2倍。

焊缝形式及检验(一)焊缝形式焊缝按不同分类方法可分为下列几种形式：(1)根据GB／T 3375—94的规定，按焊缝结合形式，分为对接焊缝、角焊缝、塞焊缝、槽焊缝和端接焊缝五种：1)对接焊缝：在焊件的坡口面间或一零件的坡口面与另一零件表面间焊接的焊缝，2)角焊缝：沿两直交或近直交零件的交线所焊接的焊缝。

3)端接焊缝：构成端接接头所形成的焊缝。

4)塞焊缝：两零件相叠，其中一块开圆孔，在圆孔中焊接两板所形成的焊缝，只在孔内焊角焊缝者不称塞焊。

5)槽焊缝：两板相叠，其中一块开长孔，在长孔中焊接两板的焊缝，只焊角焊缝者不称槽焊。

(2)按施焊时焊缝在空间所处位置分为平焊缝、立焊缝、横焊缝及仰焊缝四种形式。

(3)按焊缝断续情况分为连续焊缝和断续焊缝两种形式。

断续焊缝又分为交错式和并列式两种(图1—16)，焊缝尺寸除注明焊脚K外，还注明断续焊缝中每一段焊缝的长度l和间距e，并以符号“Z”表示交错式焊缝。

图1—16 断续角焊缝(a)交错式(b)并列式（4）焊接方法(二)焊缝的形状尺寸焊缝的形状用一系列几何尺寸来表示，不同形式的焊缝，其形状参数也不一样。

熔焊接头的组成经熔焊所形成的各种接头都是由焊缝、熔合区、热影响区及其邻近的母材组成，见下图。

（1）焊缝（2）熔合线（3）热影响区（4）母材焊缝起着连接金属和传递力的作用，它是焊接过程中由填充金属和部分母材熔合后疑固而成，其性能决定于两者熔合后成分和组织。

热影响区是母材受焊接热的影响（但未熔化）而发生金相组织和力学性能变化的区域。

焊后热影响区上有可能产生脆化、硬化和软化的不利现象。

焊缝各部分名称1．焊缝宽度焊缝表面与母材的交界处叫焊趾。

焊缝表面两焊趾之间的距离叫焊缝宽度，如图1—17。

图1—17焊缝宽度2．余高超出母材表面焊趾连线上面的那部分焊缝金属的最大高度叫余高，见图1—18。

在静载下它有一定的加强作用，所以它又叫加强高。

但在动载或交变载荷下，它非但不起加强作用，反而因焊趾处应力集中易于促使脆断。

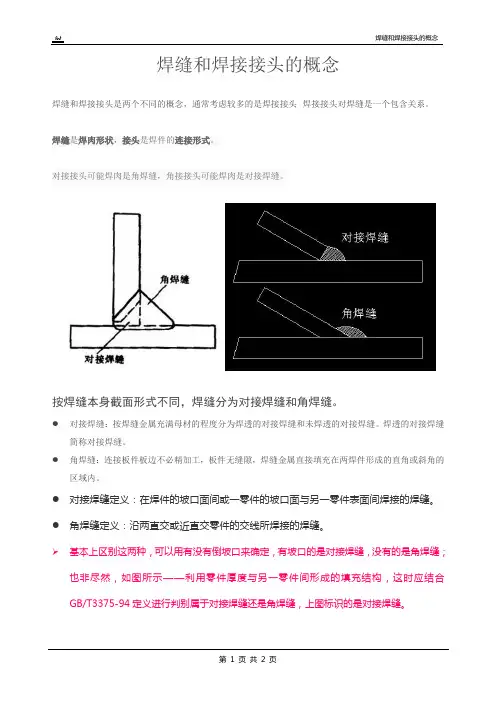

焊缝和焊接接头的概念焊缝和焊接接头是两个不同的概念，通常考虑较多的是焊接接头焊接接头对焊缝是一个包含关系。

焊缝是焊肉形状，接头是焊件的连接形式。

对接接头可能焊肉是角焊缝，角接接头可能焊肉是对接焊缝。

按焊缝本身截面形式不同，焊缝分为对接焊缝和角焊缝。

●对接焊缝：按焊缝金属充满母材的程度分为焊透的对接焊缝和未焊透的对接焊缝。

焊透的对接焊缝简称对接焊缝。

●角焊缝：连接板件板边不必精加工，板件无缝隙，焊缝金属直接填充在两焊件形成的直角或斜角的区域内。

●对接焊缝定义：在焊件的坡口面间或一零件的坡口面与另一零件表面间焊接的焊缝。

●角焊缝定义：沿两直交或近直交零件的交线所焊接的焊缝。

基本上区别这两种，可以用有没有倒坡口来确定，有坡口的是对接焊缝，没有的是角焊缝；也非尽然，如图所示——利用零件厚度与另一零件间形成的填充结构，这时应结合GB/T3375-94定义进行判别属于对接焊缝还是角焊缝，上图标识的是对接焊缝。

角焊缝和对接焊缝1、焊接接头型式主要有对接接头、T形接头、角接接头、搭接接头4种，其次还有十字接头、卷边接头、端接接头、锁底接头、套管接头等。

◆对接接头：两焊件表面构成大于或等于135º，小于或等于180º夹角的接头。

◆角接接头：两焊件端部构成大于30º、小于135º夹角的接头。

2、焊件经焊接后所形成的结合部分，即填充金属与熔化的母材凝固后形成的区域，称为焊缝。

焊缝型式分为对接焊缝（坡口焊缝）和角焊缝。

对接焊缝：在焊件的坡口面间或一焊件的坡口面与另一焊件端（表）面间焊接的焊缝，称为对接焊缝，（ASME法规称坡口焊缝）。

角焊缝：两焊件结合面构成直交或接近直交所焊接的焊缝，称为角焊缝如果一个焊接接头即有对接焊缝，又有角焊缝，这样的焊缝称为组合焊缝对接接头的焊缝形式可以是对接焊缝，也可以是角焊缝或组合焊缝，但以对接焊缝居多。

有的对接接头的焊缝形式是角焊缝，有的角接接头的焊缝形式是对接焊缝（详见GB/T3375-94标准）。

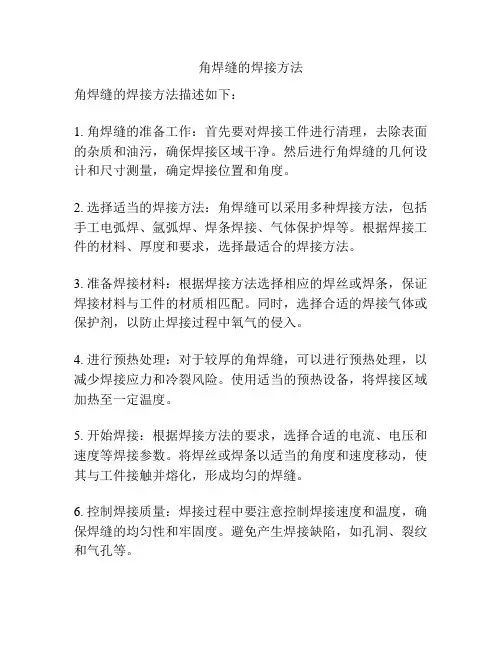

角焊缝的焊接方法
角焊缝的焊接方法描述如下：
1. 角焊缝的准备工作：首先要对焊接工件进行清理，去除表面的杂质和油污，确保焊接区域干净。

然后进行角焊缝的几何设计和尺寸测量，确定焊接位置和角度。

2. 选择适当的焊接方法：角焊缝可以采用多种焊接方法，包括手工电弧焊、氩弧焊、焊条焊接、气体保护焊等。

根据焊接工件的材料、厚度和要求，选择最适合的焊接方法。

3. 准备焊接材料：根据焊接方法选择相应的焊丝或焊条，保证焊接材料与工件的材质相匹配。

同时，选择合适的焊接气体或保护剂，以防止焊接过程中氧气的侵入。

4. 进行预热处理：对于较厚的角焊缝，可以进行预热处理，以减少焊接应力和冷裂风险。

使用适当的预热设备，将焊接区域加热至一定温度。

5. 开始焊接：根据焊接方法的要求，选择合适的电流、电压和速度等焊接参数。

将焊丝或焊条以适当的角度和速度移动，使其与工件接触并熔化，形成均匀的焊缝。

6. 控制焊接质量：焊接过程中要注意控制焊接速度和温度，确保焊缝的均匀性和牢固度。

避免产生焊接缺陷，如孔洞、裂纹和气孔等。

7. 焊后处理：焊接完成后，可以进行后续的处理工作，如修磨焊缝表面、除去焊渣、进行除尘和清洗等，以提高焊接质量和外观。

以上就是角焊缝的焊接方法，通过合理的准备、选择适当的焊接方法和控制焊接参数，可以保证焊接质量和效果。

角焊缝的最小和最大尺寸规定角焊缝的最小和最大尺寸规定摘要：角焊缝是焊接过程中常见的一种焊接形式，广泛应用于各个领域。

为了保证焊接的质量和可靠性，角焊缝的尺寸必须符合一定的规定。

本文将深入探讨角焊缝的最小和最大尺寸规定的相关内容，包括规范标准、尺寸限制、影响因素以及其重要性。

一、引言角焊缝是指两个零部件以一定的角度焊接在一起的焊缝。

在焊接过程中，角焊缝的尺寸直接关系到焊接接头的强度和质量，确保角焊缝的尺寸符合规定是保证焊接质量的关键。

下面，我们将重点讨论角焊缝的最小和最大尺寸规定。

二、规范标准在进行焊接工作时，角焊缝的尺寸规定通常会依据不同的行业标准和规范来进行，如ASME、GB、ISO等。

这些标准通常会详细规定了角焊缝的最小和最大尺寸以及相关的容差范围。

在选择和使用行业标准和规范时，我们需要根据具体的焊接对象和要求来确定。

三、最小尺寸规定1. 最小有效尺寸角焊缝的最小有效尺寸是指角焊缝在焊接完成后整体形状中所包含的有效焊缝面积。

通常情况下，行业标准会规定最小有效尺寸的要求，以保证焊缝的强度和质量。

如果角焊缝的尺寸太小，可能会导致焊缝强度不足、焊缝开裂等问题。

2. 最小宽度最小宽度是指角焊缝横向宽度的最小值，用于限制焊缝的尺寸范围。

最小宽度的规定是为了确保焊缝的强度和可靠性。

如果角焊缝的宽度过小，可能会在焊接过程中出现焊缝无法充分填充的情况，从而导致焊接质量下降。

四、最大尺寸规定1. 最大宽度最大宽度是指角焊缝横向宽度的最大值，用于限制焊缝的尺寸范围。

最大宽度的规定是为了防止焊缝宽度过大，从而导致焊接时焊料消耗过多和焊缝变形等问题。

2. 最大高度最大高度是指角焊缝纵向高度的最大值，用于限制焊缝的尺寸范围。

最大高度的规定是为了防止焊缝高度过大，从而导致焊接时焊料消耗过多和焊缝变形等问题。

五、影响因素影响角焊缝尺寸规定的因素有很多，包括焊接材料的类型、焊接工艺的选择、焊接电流、焊接速度等。

这些因素都会对角焊缝的尺寸产生影响，在进行焊接工作时，我们需要综合考虑这些因素来确定最佳的尺寸规定。

角焊缝的名词解释角焊缝是焊接过程中常用的一种连接方式，广泛应用于工业领域中。

在焊接操作中，焊接焊条或焊丝，通过电弧的高温作用，在待连接的金属构件上形成熔融区域，当熔融区域冷却凝固后，形成一个坚固的连接接头，这个连接接头就是角焊缝。

角焊缝通常可以分为两种类型：单面角焊缝和双面角焊缝。

单面角焊缝是指只在一个侧面焊接，而另一侧面保持未焊接的状态。

而双面角焊缝则是两个侧面都进行了焊接。

这两种角焊缝的选择取决于实际的焊接需求和要求。

在角焊缝的实施过程中，焊接操作员通常需要考虑以下几个方面：焊接材料的选择、焊接设备的合理配置、焊接参数的设定以及焊接作业环境的保护等。

首先，焊接材料的选择对于角焊缝的质量和性能具有重要影响。

常见的焊接材料包括焊条和焊丝。

焊条适用于手工焊接和机器焊接，其优点是操作简单方便，但速度较慢，适用于小批量生产。

而焊丝适用于自动焊接和半自动焊接，其优点是焊接速度快，适用于大批量生产。

其次，焊接设备的合理配置是保证角焊缝质量的关键。

焊接设备的选择应根据焊接类型和材料的要求进行，包括焊机、电源、电极持钳等。

合理配置的焊接设备可以提高焊接效率，减少焊接缺陷的产生。

焊接参数的设定也是确保角焊缝质量的重要环节。

焊接参数包括焊接电流、电压、焊接速度、焊接时间等。

良好的焊接参数设定可以控制热输入和冷却速度，避免焊接缺陷的产生，提高角焊缝的质量。

同时，在进行角焊缝焊接作业时，需要注意保护好焊接作业环境。

焊接过程中产生的气体、光弧和烟尘等物质对人体健康不利，应采取相应的防护措施，如佩戴防护眼镜、口罩和耳塞等。

总结来说，角焊缝是一种常见的焊接连接方式，通过熔融区域的形成和冷却凝固，实现金属构件的可靠连接。

在实施角焊缝焊接时，需要合理选择焊接材料、配置焊接设备、设定焊接参数以及保护好焊接作业环境，以确保角焊缝的质量和性能。

通过不断加强对角焊缝的研究和实践，我们能够进一步完善焊接技术，提高焊接质量，推动工业领域的发展和进步。

角焊缝角高和腰高的比例-概述说明以及解释1.引言1.1 概述角焊缝角高和腰高的比例是焊接技术中的一个重要参数，它直接关系到焊接接头的质量和安全性。

角焊缝角高指的是焊缝两个边缘交汇处的高度，而腰高则是指焊缝中央最突出部分的高度。

角焊缝角高和腰高的比例决定了焊缝的结构形态和力学性能。

在焊接过程中，角焊缝角高和腰高的比例要根据具体的焊接要求来确定。

通常情况下，合理的比例可以使焊缝具有更好的强度和韧性。

如果比例过小，容易导致焊缝过于脆弱，容易产生裂纹和断裂现象；而如果比例过大，焊缝的强度可能会降低，容易产生疲劳断裂。

影响角焊缝角高和腰高比例的因素很多，包括焊材的选择、焊接参数的控制、焊接方法等。

不同的焊接材料和焊接方式都会对比例产生影响。

因此，在确定比例时，需要根据具体情况进行综合考虑和实验验证。

本文将详细探讨角焊缝角高和腰高的定义和比例关系，并分析影响比例的因素。

希望通过本文的研究，能够为焊接工程师和研究人员提供有价值的参考，提高焊接接头的质量和可靠性。

1.2 文章结构文章结构部分的内容可以描述整篇文章的组织结构和主要章节的内容概述。

例如：文章结构：本文主要包括引言、正文和结论三个部分。

引言部分（Section 1）将对角焊缝角高和腰高的比例进行概述，介绍本文的研究目的和文章结构。

正文部分（Section 2）将详细探讨角焊缝角高和腰高的定义以及它们之间的比例关系。

在2.1节中，我们将对角焊缝角高和腰高的定义进行解释，并介绍其在焊接过程中的重要性。

在2.2节中，我们将分析角焊缝角高和腰高之间的比例关系，并探讨其对焊接质量的影响。

结论部分（Section 3）将总结文章中的研究结果，并讨论影响角焊缝角高和腰高比例的因素。

在3.1节中，我们将列举一些影响因素，并分析它们对焊接质量的影响程度。

在3.2节中，将总结本文的研究结果，并提出可能的改进方法和未来的研究方向。

通过以上的文章结构安排，读者可以清晰地了解到整篇文章的组织结构和各个章节的主要内容。

角焊缝的最小焊角尺寸hf-概述说明以及解释1.引言1.1 概述概述角焊缝作为一种常见的焊接接头形式，在工程实践中得到了广泛应用。

其作用是连接两个或多个构件，在焊接工艺中起到强固和密封的作用。

角焊缝的最小焊角尺寸是指在角焊缝的设计和施工中所需遵循的最小角度。

本文将重点讨论角焊缝的最小焊角尺寸的确定方法以及该尺寸对焊接质量的影响。

在工程实践中，角焊缝的最小焊角尺寸的确定对于确保焊接接头的强度、可靠性和使用寿命至关重要。

过小的焊角尺寸可能导致焊接接头的强度不足，容易发生开裂和失效；而过大的焊角尺寸则可能造成焊接缺陷和质量问题。

因此，准确确定角焊缝的最小焊角尺寸对于确保焊接接头的质量具有重要意义。

本文将首先介绍角焊缝的定义，包括其形状和构造特点。

接着，将探讨角焊缝在焊接工艺中的重要性，以及其所具备的优点和应用范围。

通过对角焊缝的定义和重要性的介绍，读者将更好地理解为什么需要确定角焊缝的最小焊角尺寸。

接下来，本文将介绍角焊缝的最小焊角尺寸的确定方法。

这涉及到对焊接材料的性能和焊接工艺要求的分析，以及对焊缝形状和尺寸的设计考虑。

通过详细介绍最小焊角尺寸的确定方法，读者将能够掌握如何根据具体情况确定最合适的焊角尺寸。

最后，本文将讨论最小焊角尺寸对焊接质量的影响。

通过对焊接接头的强度、密封性、疲劳寿命等关键参数的分析，读者将能够了解最小焊角尺寸对焊接质量的影响程度，以及如何通过控制焊角尺寸来提高焊接接头的质量。

综上所述，本文将全面介绍角焊缝的最小焊角尺寸的确定方法和其对焊接质量的影响。

通过对角焊缝的定义、重要性以及确定最小焊角尺寸的方法和原因的详细讨论，读者将能够更好地理解和应用角焊缝的相关知识。

通过控制最小焊角尺寸，将能够提高焊接接头的质量和可靠性，确保工程实践的安全性和可持续发展。

1.2文章结构1.2 文章结构本文将按照以下结构进行论述：第一部分，引言，将对角焊缝的最小焊角尺寸进行介绍和解释。

其中，概述部分将简要说明什么是角焊缝及其重要性，文章结构部分将介绍本文的整体结构，目的部分将明确本文的研究目标和意义。
