利用普通车床加工圆锥面的常用方法摘要介绍了在普通机床上加工圆锥面的方法及应用特点和利用百分表加工圆锥面以保证圆锥角精度的方法。
关键词圆锥面；百分表；转动小滑板在普通车床上车圆锥时，需要保证尺寸精度和圆锥角度。
一般先保证圆锥角度，然后精车控制线性尺寸。
圆锥面的车削方法主要有转动小滑板法、偏移尾座法、宽刃刀车削法、铰内圆锥法等。
1 转动小滑板法车圆锥特点是操作简单，圆锥角一般只精确到半度，可加工锥角较大的内外锥面，但因小滑板行程的限制，不能加工太长的锥面。
实际生产中工人采用的方法是试切零件的圆锥面，在尺寸未达到要求前，反复用圆锥塞规或环规及其他量具对圆锥面进行检验，即费时又难于达到精度要求。
2 偏移尾座法车圆锥特点是能够自动进给，适用于加工长的圆锥面，但是工件受到顶尖支撑的限制，不能加工圆锥角较大的工件，由于两顶尖之间距离近似地看作工件的全长，因而加工精度不高。
3 宽刀法车圆锥这种方法实际上属于成形法，它的特点是方便、迅速，能加工任意角度的圆锥面，但圆锥角精度不高，圆锥不能太长，同时要求机床与工件具有良好的刚性。
4 铰内圆锥法特点是加工精度比车削精度高，适于铰削直径较小和精度要求较高的内圆锥面。
5 对转动小滑板法车圆锥的改进在小型机床厂只有普通机床的情况下，由于车床小滑板转盘的刻度值一般只能精确到半度，如果所加工圆锥的圆锥角的值通常不是整数，故其小数部分则只能用目测估计，大致对准后进行车削。
车圆锥时经一次调整车削后的锥度很难达到精度要求，一般要通过试车削—锥度测量—调整小滑板转角—再车削—再测量，经过多次反复后才能逐步使锥度准确。
圆锥粗车调整时一般用万能角度尺检验其圆锥角度，万能角度尺的测量精度一般有2’和5’两种，对于一些锥角精度要求较高的圆锥工件（如莫氏4号锥圆锥角1°26’16”）单纯用万能角度尺调整小滑板的转动角度,很难保证其锥角精度要求。
下面介绍两种利用百分表调整小滑板以精加工圆锥体的方法。

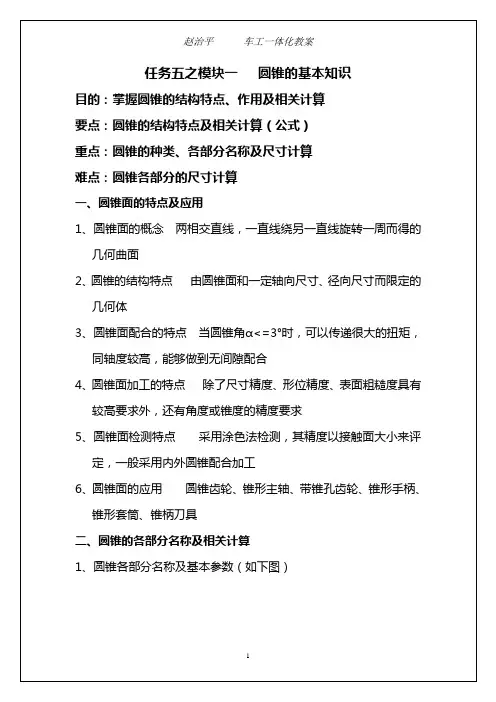

A、圆锥的基本参数圆锥半角α/2 圆锥角α是在通过圆锥轴线的截面内，两素线间的夹角。
车削时，经常用到的是圆锥半角最大圆锥直径D 简称大端直径最小圆锥直径d 简称小端直径圆锥长度L 最大直径与最小直径间的轴向距离锥度C 圆锥大小端直径之差与长度之比，即C=（D-d）/LB、圆锥各部分尺寸的计算tanα/2=(D-d)/2L C=（D-d）/L=2tanα/2C、当圆锥半角α/2<6°时，可以用近似公式计算α/2=28.7°（D-d）/L=28.7°C三、圆锥的种类角找正为止，然后粗车圆锥面，留0.5—1mm精车余量，也可用样板或万能角度尺通过透光检验找正工件圆锥F、精车外圆锥面其目的是提高工件表面质量、控制圆锥面的尺寸精度。
故，车刀必须锋利、耐磨，按精加工要求选择切削余量。
3、转动小滑板法车外圆锥面的注意事项a、车刀刀尖必须严格对准工件旋转中心，避免产生双曲线误差b、车圆锥前加工的圆柱直径应按圆锥大端直径放余量1mm许c、用圆锥套规检查时，套规和工件表面均用绢布擦干净；工件表面粗糙度必须小于3.2，并应去毛刺；涂色要薄而均匀，转动量应在半圈以内，不可来回转动。
d、车削过程中，锥度一定要严格、精确地计算、调整，长度尺寸必须严格控制。
e、车刀刀刃要始终保持锋利，工件表面要一刀车车出。
4、技能训练：用转动小滑板法依图加工外圆锥：（二）偏移尾座法车外圆锥1、偏移尾座法概述A、原理：加工采用两顶装夹，尾?向内外偏移一定距离S，使加工回转轴线与主轴回转轴线相交一个角度，其大小等于圆锥半角α/2 S=L0tanα/2= L0(D-d)/2L 或S=CL0/2B、特点：适于加工锥度小、精度不高、锥体较长的工件，因受尾座偏移量的限制，不能加工锥度较大的工件；可以采用纵向自动进给，表面粗糙度值低，工件表面质量好；因顶尖在中心孔中a、粗车时尽刀不宜过深，应首先找正圆锥，以防工件报废，精车圆锥面时，ap，和f都不能太大，否则影响锥面进给质量；b、随时注意两顶尖间松紧和前顶尖的磨损情况，以防工件飞出伤人；c、偏移尾座时，应仔细、耐心调整、熟悉掌握偏移方向；d、如果工件数量较多，其长度和中心孔的深浅、大小必须一致，否则都将引起工件总长度L0的变化，从而使加工出的工件锥度不一致。
