QD600-电动机软起动器历史、功能介绍

  • 格式：pdf
  • 大小：127.09 KB
  • 文档页数：2

名称名称：：电动机软起动器电动机软起动器，，也叫软启动器也叫软启动器 型号型号：：QD600QD600 网络搜索关键字网络搜索关键字：：QD600QD600 一、概述 QD600系列电动机软起动器以Intel芯片为核心，现代模糊控制理论为基础而研制的QD600数字式电动机软起动器，可以在用户设定的起动电压、电流范围内，实现电动机的平滑软起动、软停止，消除冲击电流、冲击力矩对电网、设备的负面影响。QD600还监视电机运行的整个过程，将电机的控制、监测、保护功能集于一体，是传统电机控制系统的理想替代品。QD600-320-A 启动器适用于320kW电机。 ●主要起动方式 ＊ 电压斜坡起动 ＊限流起动 ●主要停车方式 ＊软停车 ＊自由停车 二、主要特点主要特点 ＊在2~4倍的额定电流下，平稳起动，减少对电网的冲击 ＊降低起动时的力矩冲击，延长电机及相关机械设备的寿命 ＊提供完善的电机保护，如：缺相、过流、过载、热过载等 ＊接触器触点为无流合、断，延长接触器使用寿命 ＊提供外控及状态端子，便于异地控制或自动控制 ＊数码显示，键盘操作，方便用户监视数据，调整参数 ＊接线方便，仅需用三相输入，三相输出，无需控制回路 ＊具有起动过程状态信号输出及可选的4~20mA信号输出，方便与DCS联网，还可选择通讯功能，通讯接口为RS485，通讯协议为MODBUS协议 三、主要技术指标主要技术指标 适用条件 ＊供电电源：市电，自卑电网，柴油发电机；三相交流380V或660V（-10%,+15%），50Hz ＊适用电机：一般鼠笼型异步电机 ＊冷却方式：自然风冷或强迫风冷 ＊安装方式：壁挂式，立柜式或其他 ＊防护等级：IP20 ＊环境要求： 海拔超过2000米，应相应降低容量使用 环境温度：适用于-25~+40摄氏度之间

相对湿度部超过95%（20摄氏度+5摄氏度），无凝露 无易燃、易爆，腐蚀性气体，无异电性尘埃 室内安装，通风良好 震动小于0.5G 注：需要用特殊使用条件份的非常规产品，请在订货时提出具体技术要求。 四、发展历史发展历史 软启动器于20世纪70年代末和80年代初投入市场，填补了星-三角启动器和变频器在功能实用性和价格之间的鸿沟。采用软启动器，可以控制电动机电压，使其在启动过程中逐渐升高，很自然 地控制启动电流，这就意味着电动机可以平稳启动，机械和电应力降至最小。因此软启动器在市场上得到广泛应用，并且软启动器所附带的软停车功能有效地避免水泵停止时所产生的“水锤效应”。 异步电动机以其优良的性能及无需维护的特点，在各行各业中得到广泛的应用。然而由于其起动时要产生较大冲击电流(一般为Ie的5-8倍)，同时由于起动应力较大，使负载设备的使用寿命降低。国家有关部门对电机起动早有明确规定，即电机起动时的电网电压将不能超过15%。解决办法有两个：增大配电容量，采用限制电机起动电流的起动设备，如果仅仅为起动电机而增大配电容，从经济角度上来说，显然不可取。为此，人们往往需要配备限制电机起动电流的起动设备，过去人们多采用Y/△转换，自藕降压，磁控降压等方式来实现。这些方法虽然可以起到一定的限流作用，但没有从根本上解决问题。 伴随传动控制对自动化要求的不断提高，采用可控硅为主要器件、单片机为控制核心的智能型电动机起动设备—软起动器，已在各行各业得到越来越多的应用，由于软起动器性能优良、体积小、重量轻，并且具有智能控制及多种保护功能，而且各项起动参数可根据不同负载进行调整，其负载适应性很强。因此电子式软起动器将逐步取代落后的Y/∆、自耦减压和磁控式等传统的减压起动设备成为必然。 电力电子技术的快速发展，智能型软起动器得到广泛应用。智能型软起 动器是一种集软起动、软停车、轻载节能和多功能保护于一体的新颖电机控制装置，又称为SoftStarter。它不仅实现在整个起动过程中无冲击而平滑的起动电机，而且可根据电动机负载的特性来调节起动过程中的参数，如限流值、起动时间等。此外，它还具有多种对电机保护功能，这就从根本上解决了传统的降压起动设备的诸多弊端。

合集下载

软启动器和变频启动的区别

软启动器和变频启动的区别

软启动器和变频启动的区别

船舶上有很多马达需要启动器，启动器的形式多种多样，一般来说，功率大一些的马达就需要软启动器和变频器启动，很多人不是很理解两种启动器的区别，我们就一般的问题来比较一下

什么是软起动器？它与变频器有什么区别？

软起动器是一种集电机软起动、软停车、轻载节能和多种保护功能于一体的新颖电机控制装置，国外称为Soft Starter。它的主要构成是串接于电源与被控电机之间的三相反并联闸管及其电子控制电路。

运用不同的方法，控制三相反并联闸管的导通角，使被控电机的输入电压按不同的要求而变化，就可实现不同的功能。

软起动器和变频器是两种完全不同用途的产品。变频器是用于需要调速的地方，其输出不但改变电压而且同时改变频率；软起动器实际上是个调压器，用于电机起动时，输出只改变电压并没有改变频率。变频器具备所有软起动器功能，但它的价格比软起动器贵得多，结构也复杂得多。

1、软启动的原理是利用固态继电器（或双向可控硅），通过移相触发（或过零触发），进行电动机的调压调速。

而变频器启动电动机过程是变频调速，工作运行中可以对电动机进行正转调速、制动、反转调速、变频运行等工作。

2、变频是通过改变频率来起动，它可以带载起动，不会有冲击电流，软起动是通过降低电压来起动的，起动力矩会受一定影响，有一定的冲击电流。

3、软启动就是降压启动，只不过降压值可以连续平滑调节而以，同降压启动一样，都是以牺牲起动力矩为代价。变频器则是同时改变电压和频率，在不降低转矩的情况下，连续调节转速。

4、即然变频器可以调速，也可以节能，那么为什么现在很多厂家生产软启动器呢？ 变频器比软启动贵多了。在不调速的场合变频器起的作用跟软启动一样的。为什么要花更多的人民币作同样的事情呢？软启动器技术含量比较低，容易国产化，性能稳定，价格比变频器低很多！！所以软启动器在国内还有生存空间。变频器将来肯定取代软起，但前提是成本要下降。只有IGBT在中国大规模制造时，就是变频器取代软起的时侯。

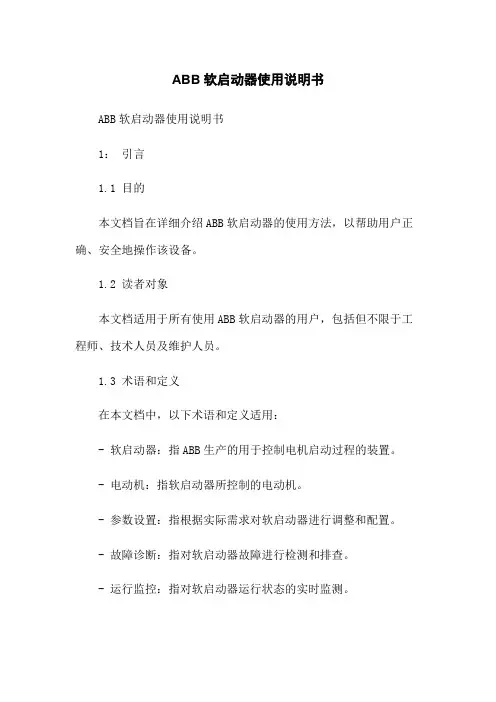

ABB软启动器使用说明书

ABB软启动器使用说明书

ABB软启动器使用说明书

ABB软启动器使用说明书

1： 引言

1.1 目的

本文档旨在详细介绍ABB软启动器的使用方法，以帮助用户正确、安全地操作该设备。

1.2 读者对象

本文档适用于所有使用ABB软启动器的用户，包括但不限于工程师、技术人员及维护人员。

1.3 术语和定义

在本文档中，以下术语和定义适用：

- 软启动器：指ABB生产的用于控制电机启动过程的装置。

- 电动机：指软启动器所控制的电动机。

- 参数设置：指根据实际需求对软启动器进行调整和配置。

- 故障诊断：指对软启动器故障进行检测和排查。

- 运行监控：指对软启动器运行状态的实时监测。 - 停机操作：指对软启动器及其相关设备进行安全停机的操作方法。

2： 准备工作

2.1 安装软启动器

在安装软启动器之前，请确保遵循以下步骤：

2.1.1 检查软启动器及配件是否完好。

2.1.2 确保软启动器的安装位置稳固、平整，并且有足够的通风空间。

2.1.3 将软启动器正确地接地。

2.2 连接电动机

2.2.1 将电动机正确连接到软启动器的电源端子上。

2.2.2 根据实际需求设置电动机的参数。

3： 参数设置

3.1 启动参数

3.1.1 设置起动电流限制。

3.1.2 调整起动时间和起动扭矩。

3.1.3 设定加速和减速时间。 3.2 运行参数

3.2.1 设置电动机额定电流。

3.2.2 调整运行频率。

3.2.3 设定过载保护参数。

4： 故障诊断

4.1 常见故障排查

4.1.1 检查软启动器的电源供应。

4.1.2 检查电动机的接线和连接是否正确。

4.1.3 检查软启动器的保护设备是否正常工作。

4.2 报警记录

4.2.1 查看软启动器的报警记录。

4.2.2 根据报警记录进行故障排查。

5： 运行监控

5.1 监控参数

5.1.1 实时监测电动机的电压和电流。

5.1.2 查看电动机的运行状态。

5.2 历史数据记录 5.2.1 查看软启动器运行的历史数据。

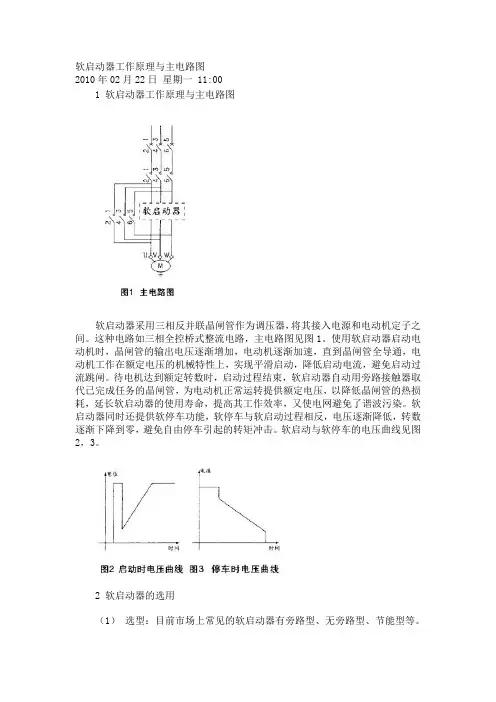

软启动器工作原理与主电路图
