架构及设备支架作业指导书

  • 格式：doc
  • 大小：597.50 KB
  • 文档页数：11

架构及设备支架安装 作业指导书

（企业标准编号）

工程名称： 施工周期： 施工班组： 班 组 长：

北京送变电公司 年 月 日 第 2 页 共 9 页

目 录 1 施工准备阶段 ........................................................... 1 1.1 人员组织 ........................................................... 1 1.2 准备工作 ........................................................... 1 1.3 技术交底 ........................................................... 1 1.4 填写并签发安全作业票 ............................................... 1 2 施工阶段 ............................................................... 1 2.1 作业（每个工作日）开工 ............................................. 1 2.2 施工内容、方法及标准 ............................................... 2 2.3 施工步骤、方法及标准 ............................................... 3 2.4 作业（每个工作日）结束 ............................................. 3 3 安全技术措施 ........................................................... 5 3.1 风险预测及控制措施 ................................................. 5 3.2 安全文明施工及环境保护措施 ......................................... 5 3.3 应急措施 ........................................................... 7 4 质量措施 ............................................................... 7 5 结束阶段 ............................................................... 8 6 附件 ................................................................... 8 6.1 机械、工器具 ....................................................... 8 6.2 材料 ............................................................... 8 6.3 施工作业卡 ......................................................... 9 第 1 页 共 9 页

1 施工准备阶段 1.1 人员组织 施工负责人： 安全员： 质检员： 技术员： 施工人员：

1.2 准备工作 序号 内 容 标 准 1 现场勘察 掌握现场实际情况编制相应的施工作业指导书和施工作业卡及施工方案（措施）。

2 技术准备 施工图纸、规程规范、安装记录表格、监理报审表、安全作业票准备齐全，并组织全员进行技术交底。

3 机械、工器具准备 开工前一次性准备完毕，满足开工条件。 4 材料准备 开工前一次性准备完毕，满足施工条件。 5 通知供货厂家及相关专业 厂家派人技术指导，相关专业配合。 1.3 技术交底 项目总工、技术员对施工人员进行图纸、施工作业卡、作业指导书交底。 1.4 填写并签发安全作业票 各工序工作负责人认真填写安全作业票，并经施工队技术员、安全员进行审核，项目总工签发，保证作业票正确使用。

2 施工阶段 2.1 作业（或每个工作日）开工 序号 内 容 1 工作负责人带领工作班成员，列队宣读安全作业票，交代安全作业票内容及危险点，经施工人员确定后在作业票中签名。 第 2 页 共 9 页

2 给施工人员分发施工作业卡。 3 划定施工范围。 4 根据现场实际情况及相关规定合理布置工器具、材料及吊装设备。 2.2 施工内容、方法及标准 2.2.1 施工流程图

开 始 施工图纸、标准规范 作业指导书、检验记录

离心杆、钢梁、加

工件准备 消耗性材

料准备 工器具

准备 技术交底 交底记录

材料、机具、机械准备

填写记录 基础复测 符合要求 离心杆、钢梁、加工件进入现场 架构、钢梁的地面组装 特殊过程控制程序 三级检验 符合要求架构、设备柱组立、找正及二次灌砼 三级检验 符合要求不合格品控制程序 不合格品控制程序 N Y 复测记录

Y 填写记录 N

不合格品控制程序 N

Y 申请整体验收 第 3 页 共 9 页

2.3 施工步骤、方法及标准 序号 步 骤 方 法 标 准

1 基础复测 1、开工前由监理工程师组织，由土建施工单位对架构施工单位进行基础交接；基础交接内容：基础强度、设计标高、轴线、根开、地脚螺栓数量、外露尺寸、螺栓间距、现场场平。 1、基础强度复查：基础强度须用回弹仪测定其强度达到75%以上。

2、土建技术负责人与架构安装技术负责人对复测结果进行确认，并形成交接记录，检查合格后，填写工序交接单 2、安装基础复查：基础标高0～-5mm，中心线误差≤5mm，结构根开误差不大于设计的1/1000。地脚螺栓的数量及外露尺寸应符合设计要求，地脚螺栓间距偏差≤2mm。

2 构架及钢梁到货核对及二次运输

1、构架及钢梁的到货后检查，根据图纸核对型号、规格数量。8.8高强螺栓试验。 1、构架及钢梁到货后，供货方、监理、施工方技术人员及工作负责人应到现场；核对型号、规格数量是否符合设计要求；杆体表面干净、镀锌颜色均匀，无焊疤锌瘤、无锈蚀和凹凸损伤变形等现象；焊缝均匀无砂眼、裂痕、咬边；焊缝高度符合设计要求。 2、用吊车和拖板车配合运输，运输时用绳索将钢杆或钢梁绑扎牢固。 2、装卸钢杆或者钢梁时，吊装时采用尼龙套吊装、带防止镀锌层破坏。

3、将钢杆或钢梁放置在距离构架基础较近同时便于吊装的位置。 3、钢杆堆放时，底部要支垫道木，以防被腐蚀或污染。堆放高度不得超过3层、层间要用方木隔垫以防刮蹭。

3 构架及钢梁的组装

1、组装前、针对设计图纸核对杆段及钢梁的位置及型号规格。 1、组装架构及设备支架前应根据设计图纸认真检查其对应的基础位置，做到正确无误。 2、分段组装，螺栓连接，穿向要一致，由下向上穿，由里向外穿，同时控制钢梁的起拱高度及钢梁长度。 2、组合偏差不大于钢杆高度的1/1000，法兰间隙小于1mm，无明显变形；钢梁组装好应用线绳和钢卷尺进行测量起拱高度及长度符合设计要求。 3、组装构架及钢梁时，要保证底部在同一水平面上。 3、施工时，应用水准仪将钢杆及钢梁底部的支垫物操平，保证在一个水平面上，保证吊装后不发生变形。 第 4 页 共 9 页

4 构架吊装 1、500kV区、220kV区、主变区架构为Ф300mm A型架构和三角架构，66kV区为拔稍钢管型架构，高度有14.824米、7.55米、8.75米三种,其中分三角型、A型双柱和单柱型，重量在0.89t～3.41t之间,采用25吨以上吊车吊装, 其中14.824米、8.75米架构均采用一点吊。 1、14.824米、7.55米架构吊装：一点吊，吊点距杆头2.5米， Ф19.5×11米尼龙吊套1 根, 5吨级U型环2个，控制绳采用Ф15×35米(钢丝绳)，配3吨级地锚（具体施工布置见附图）。

2、 吊装前起吊指挥人员与吊车司机统一信号,使用口哨、手势信号。 2、8.75米架构吊装：一点吊，吊点距杆头2.5米, Ф17.5×8.0米吊套 (钢丝绳)1 根, 一端各绕一圈,3吨级U型环2个，控制绳采用四条Ф15×35米(钢丝绳)四个方向控制，配3吨级地锚，，首先把固定杆段的底座焊接在楼顶的预埋件上，然后再按指定位置采用25吨以上的吊车进行吊装并在法兰的连接处用螺栓固定牢固（具体施工布置见附图2）。 3、吊装时先从一端三角杆起，首先把吊车停靠在与架构轴线平行侧面,保持好与轴线距离，以便吊件起吊到最高位置时吊臂能正常操作。 3、指挥人员站在安全有利于观察的位置以便于发现异常情况能及时处理。

4、在钢杆起吊过程中用尼龙绳兜住柱脚,防止振动。 4、用绳索控制地脚法兰与地脚螺栓的距离,使其顺利就位。

5、地脚法兰就位后,及时带上地脚螺母。 5、地脚法兰就位带上螺母,安装两侧拉线,听从侧面仪器垂直观测人员指挥,调整拉线。拉线夹角与长度，应严格按本措施选用的绑点及吊点套长度和规定的绕圈数，任何人不得随意更改。 6、当两侧拉线受力、调整好后，吊车松钩，拧紧地脚螺母、封好拉线。 6、地脚螺母拧紧用力矩扳手检测合格后，封好拉线，高处作业人员从爬梯（高车）或使用脚扣上杆拆除吊套，进行下一基吊装。

5 钢梁吊装 1、220kV区、主变区钢梁有GL-1,钢梁长度在11.3～14.40米之间，重量为0.892～1.086吨，110kV区钢梁有L-1，长度为6.5米，重量为0.226吨，采用20吨以上吊车二点吊。 1、钢梁采用二点吊，吊点距梁头2.0米（较短钢梁根据实际情况作相应调整）,采用Ф17.5×12米吊套(钢丝绳),3吨级U型环, 用Ф20尼龙绳控制方向，吊点处垫木片或麻袋片，防止角钢变形或损坏吊套，吊点必须绑扎在钢梁结点处（具体施工布置见附图）。

合集下载

构支架施工安全作业指导书

构支架施工安全作业指导书

构支架施工安全作业指导书作者：佚名安环管理来源：点击数：100 更新时间：2005-3-21目录1目的........................................................................１2适用范围..................................................................１3职责........................................................................１4施工准备..................................................................１5作业流程..................................................................２6构支架安装...............................................................２7构支架施工作业危害辨识、风险评价表 (4)8记录………………………………………………………………５１目的为了保证构支架安装施工作业现场的安全，杜绝各类事故（事件）的发生，使人员的伤害和财产损失降低到最低限度。

２适用范围适用于各类电压等级的变电所构支架安装的施工作业。

３职责3.1 项目部质量安全部门负责施工现场安全的监督检查，并对在施工现场可能出现的危险（事故）事件制定相应的应急预案。

3.2 项目部工程管理（技术）部门负责施工现场组织管理和现场文明施工的管理工作。

同时负责安全技术措施的编制、审核、安全技术交底及监督落实。

3.3 项目部综合办公室负责施工车辆的调度管理，并协调各部门搞好后勤工作。

同时负责临时劳务人员的采购、管理并对其使用情况进行监督。

架构及支架组立施工.

架构及支架组立施工.

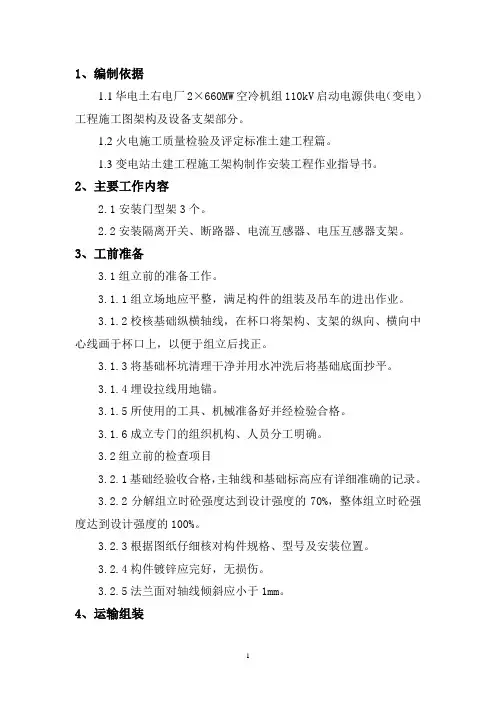

1、编制依据1.1华电土右电厂2×660MW空冷机组110kV启动电源供电（变电）工程施工图架构及设备支架部分。
