4款一拖三软启动器控制电路图电路图简介：软起动是一种集电机软起动、软停车、轻载节能和多种保护功能于一体的新颖电机控制装置，国外称为Soft Starter。
软起动主要构成是串接于电源与被控电机之间的三相反并联闸管及其电子控制电路。
本文详细的介绍了四款一拖三软启动器控制电路图。
一拖三软启动器控制图（一）1.适用范围NJR2-G一拖多台软起动控制柜是为用户节省设备投资、降低成本、有效利用控制柜的占地面积设计制造的。
它以单台软起动器为控制主体，内配控制相应台数电动机的旁路接触器。
首先通过软起动器控制第一台电机进行软起，等完成起动后用相应旁路接触器使第一台电机直通接到电网。
同理可通过软起动器控制第二、第三台电机进行软起。
由于内置软起动器为自然风冷，而每次起动时都会产生一定热量。
因此每台电机起动间隔时间应大于5分钟为宜，以保证在整个起动过程中不出现过热保护，提高产品的可靠性。
2、型号含义本产品内部核心部件为NJR2-D软起动器。
3、主要参数及技术性能3.1电源电压：三相交流AC380V（±15%），50Hz/60Hz（±2%）3.2起动电流：从0.5~5倍的起动电流限制3.3斜坡下降时间：0s~60s3.4软起基值电压：30%Ue~70%Ue3.5突跳起动时间：0.1s3.6环境要求：环境温度在-10℃40℃之间；40以上每升高1，电流降低2%；相对湿度不超过95%无凝露、无易燃、易爆气体、无导电尘埃、通风良好。

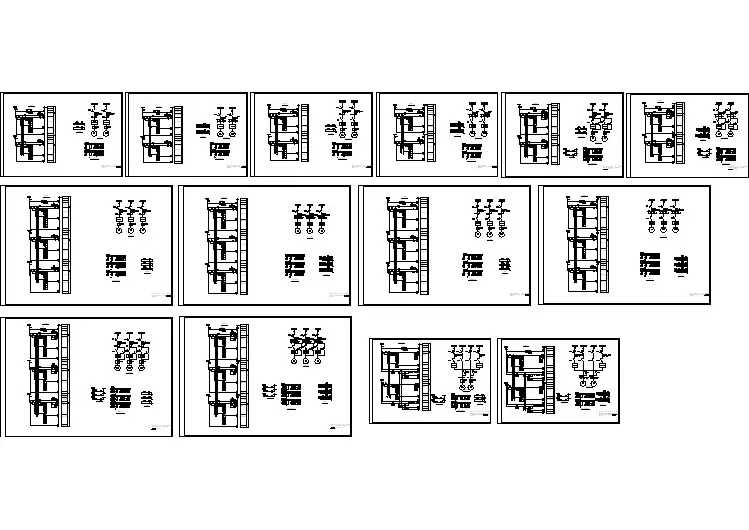

海拔超过1000米，应相应降低容量使用，1000米以上每增加100米电流降低0.5%4、原理图一拖三主电路图一拖三主电路图一拖三软启动器控制图（二）软起动是一种集电机软起动、软停车、轻载节能和多种保护功能于一体的新颖电机控制装置，国外称为Soft Starter。
软起动主要构成是串接于电源与被控电机之间的三相反并联闸管及其电子控制电路。
运用不同的方法，控制三相反并联闸管的导通角，使被控电机的输入电压按不同的要求而变化，就可实现不同的功能。
目录产品功能：.................................................... 错误!未定义书签。
使用条件：. (2)我们的优势： (2)使用软起动器接线示意图： (3)电机软启动器回路接线图： (5)软启动器的停机模式及应用： (5)软启动器的其他特点： (5)一、产品功能及特点功能一:软起动、软停止功能。
可餐换传坟星三角、自藕降压起动箱可频繁起动.有降压起动、限流起动等5种起动方式_功能二:电动机保护功能:实现了比热继电器、马这保护器更加可靠的保护功能。
具有12种对电流、电压.、功率、相位等异常保护功能:功能三:具有端子可编程维电器翰出.4--20mA棍拟电流翰出。
端子输出功能丰富.继电器输出可编程，使用方便功能四:工作状态实时星示，可替代却分仪器仪表及数显表功能。
LCP大屏幕中文显示，简洁明了，参数设置，查询方便。
上海约拿电气9电机软启动器特点保护功能失压、欠压、过压保护软起动器过热、起动时间过长保护。
输入缺相、输出缺相、三相不平衡保护起动过流、运行过载、负载短路保护参数丰富，软件不断升级“旁路切换时间’‘参数避免大电流劳路切换时烧毁接触器、“间隔延时”参赛，避免频繁起动造成电机损坏等。
自主软件著作权完美的人性化设计LCD中文液晶显示；参数、状态均采用中文显示;便于现场操作人员调试及维护通讯功能以及其他独特功能五种起动模式、五级保护设定七种组合控制方式、十种附加功能、十二种保护功能。
迅捷周到的售后服务及时周到的使用咨询，提供完善的配套设计方案产品“三包”服务、并及时对产品维修、故障做出反映其主要作用有以下几个方面:◆减小了电动机及负载设备的起动应力，延长了电动机及相关设备的使用寿命。
◆软停车功能有效地解决了惯性系统的停车喘振问题，是传统起动设备无法实现的。
◆完善可靠的保护功能，有效地保护了电动机及相关生产设备的使用安全。
◆电动机软起动器智能化网络化技术的应用使得电机控制技术适应了飞速发展的电力自动化技术的更高要求。
软启动器接线图HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】目 录一、产品功能及特点功能一:软起动、软停止功能。
可餐换传坟星三角、自藕降压起动箱 可频繁起动.有降压起动、限流起动等5种起动方式_功能二:电动机保护功能:实现了比热继电器、马这保护器更加可靠的保护功能。
具有12种对电流、电压.、功率、相位等异常保护功能:功能三:具有端子可编程维电器翰出.4--20mA 棍拟电流翰出。
端子输出功能丰富.继电器输出可编程，使用方便功能四:工作状态实时星示，可替代却分仪器仪表及数显表功能。
LCP 大屏幕中文显示，简洁明了，参数设置，查询方便。
上海约拿电气电机软启动器其主要作用有以下几个方面: ◆减小了电动机及负载设备的起动应力，延长了电动机及相关设备的使用寿命。
◆软停车功能有效地解决了惯性系统的停车喘振问题，是传统起动设备无法实现的。
◆完善可靠的保护功能，有效地保护了电动机及相关生产设备的使用安全。
◆电动机软起动器智能化网络化技术的应用使得电机控制技术适应了飞速发展的电力自 动化技术的更高要求。
使用条件：供电电源:市电、自备电站、柴油发电机组三相交流380V 或660V 士15%、50Hz ，电特点保护功能失压、欠压、过压保护 软起动器过热、起动时间过长保护。
输入缺相、输出缺相、三相不平衡保护 起动过流、运行过载、负载短路保护参数丰富，软件不断升级“旁路切换时间’‘参数避免大电流劳路切换时烧毁接触器、“间隔延时”参赛，避免频繁起动造成电机损坏等。
自主软件着作权 完美的人性化设计LCD 中文液晶显示；参数、状态均采用中文显示;便于现场操作人员调试及维护通讯功能以及其他独特功能 五种起动模式、五级保护设定七种组合控制方式、十种附加功能、十二种保护功能。
可无限扩充的微机接迅捷周到的售后服 及时周到的使用的配套设计方案 产品“三包”服品维修、故障做源容量应满足软起动器对电动机的起动要求。

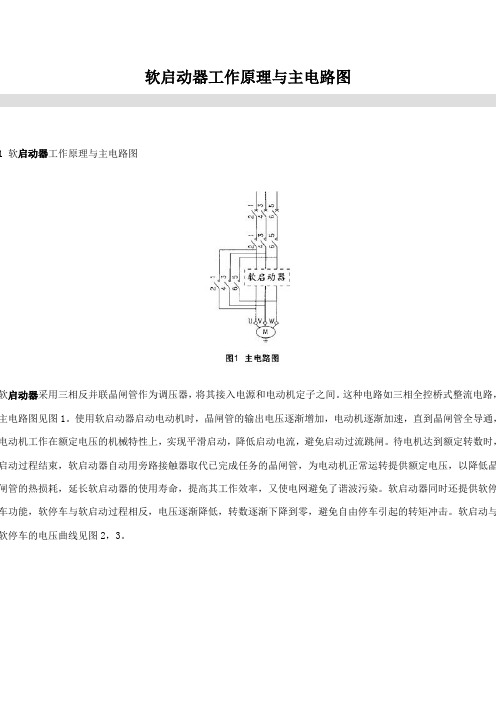

软启动器工作原理与主电路图1 软启动器工作原理与主电路图软启动器采用三相反并联晶闸管作为调压器，将其接入电源和电动机定子之间。
这种电路如三相全控桥式整流电路，主电路图见图1。
使用软启动器启动电动机时，晶闸管的输出电压逐渐增加，电动机逐渐加速，直到晶闸管全导通，电动机工作在额定电压的机械特性上，实现平滑启动，降低启动电流，避免启动过流跳闸。
待电机达到额定转数时，启动过程结束，软启动器自动用旁路接触器取代已完成任务的晶闸管，为电动机正常运转提供额定电压，以降低晶闸管的热损耗，延长软启动器的使用寿命，提高其工作效率，又使电网避免了谐波污染。
软启动器同时还提供软停车功能，软停车与软启动过程相反，电压逐渐降低，转数逐渐下降到零，避免自由停车引起的转矩冲击。
软启动与软停车的电压曲线见图2，3。
2 软启动器的选用（1）选型：目前市场上常见的软启动器有旁路型、无旁路型、节能型等。
根据负载性质选择不同型号的软启动器。
旁路型：在电动机达到额定转数时，用旁路接触器取代已完成任务的软启动器，降低晶闸管的热损耗，提高其工作效率。
也可以用一台软启动器去启动多台电动机。
无旁路型：晶闸管处于全导通状态，电动机工作于全压方式，忽略电压谐波分量，经常用于短时重复工作的电动机。
节能型：当电动机负荷较轻时，软启动器自动降低施加于电动机定子上的电压，减少电动机电流励磁分量，提高电动机功率因数。
（2）选规格：根据电动机的标称功率，电流负载性质选择启动器，一般软启动器容量稍大于电动机工作电流，还应考虑保护功能是否完备，例如：缺相保护、短路保护、过载保护、逆序保护、过压保护、欠压保护等。
3 Alt48软启动器的特点Alt48软启动器启动时采用专利技术的转矩控制。
转矩斜坡上升更快速，损耗更低。
具有电动机和软启动器综合保护功能，能全时连续检测电机电流，提供电机可靠和完整保护，这种保护功能在启动结束旁路后仍能起作用，这是其它软启动器都不具备的。
Alt48在保持加速力矩的同时，实时计算定子和转子的功率。
电机软启动器的主接线种类及常见故障主接线种类：1.直接启动：直接将电机连接到电源，启动时电机的电流瞬间达到额定值，会对电网和电动机产生很大的冲击。
2.自耦变压器启动：通过自耦变压器，将电动机依次连接到较低的电压上，然后逐渐提升电压，实现电机平稳起动。
3.瞬流式软启动器：通过控制器控制电源电压和电流的斜变，实现电机的平稳启动。
4.动切换器：通过启动电压和相位的改变，实现电机的平稳起动。
常见故障：1.供电故障：软启动器依赖于电源供电，如果电源不稳定，容易导致软启动器无法正常工作或启动失败。
2.控制器故障：软启动器的控制器是关键部分，如果控制器损坏或程序错误，可能导致软启动器无法启动或无法实现平稳启动。
3.电压和电流传感器故障：软启动器需要准确地检测电压和电流，如果传感器损坏或测量不准确，会影响软启动器的工作效果。
4.电动机故障：软启动器主要是为了保护电动机，但如果电动机本身存在故障，如绕组短路、轴承损坏等，软启动器可能无法正常工作或起不到保护作用。
5.过载保护故障：软启动器通常具备过载保护功能，如果电动机超过额定负载工作，软启动器会自动切断电源。
但如果过载保护设置不正确或故障，会导致误切断或无法切断。
对于电机软启动器的故障，可以通过以下方法进行排查和解决：1.检查电源供电和电源线路，确保电源正常稳定。
2.检查软启动器的控制器，如控制器是否正常供电、控制程序是否正确、控制器是否损坏等。
3.检查软启动器的电压和电流传感器，如传感器是否损坏、接线是否松动、传感器是否精准等。
4.检查电动机本身是否存在故障，如绕组是否有短路或断路、轴承是否损坏等。
5.检查过载保护设置和功能，如设置是否正确、过载保护器是否损坏等。
总之，电机软启动器在电动机启动时起到了非常重要的作用，合理使用并及时排查故障，可以保证电机的正常启动和运行。
1 软启动器工作原理与主电路图软启动器采用三相反并联晶闸管作为调压器，将其接入电源和电动机定子之间。
这种电路如三相全控桥式整流电路，主电路图见图1。
使用软启动器启动电动机时，晶闸管的输出电压逐渐增加，电动机逐渐加速，直到晶闸管全导通，电动机工作在额定电压的机械特性上，实现平滑启动，降低启动电流，避免启动过流跳闸。
待电机达到额定转数时，启动过程结束，软启动器自动用旁路接触器取代已完成任务的晶闸管，为电动机正常运转提供额定电压，以降低晶闸管的热损耗，延长软启动器的使用寿命，提高其工作效率，又使电网避免了谐波污染。
软启动器同时还提供软停车功能，软停车与软启动过程相反，电压逐渐降低，转数逐渐下降到零，避免自由停车引起的转矩冲击。
软启动与软停车的电压曲线见图2，3。
2 软启动器的选用（1）选型：目前市场上常见的软启动器有旁路型、无旁路型、节能型等。
根据负载性质选择不同型号的软启动器。
旁路型：在电动机达到额定转数时，用旁路接触器取代已完成任务的软启动器，降低晶闸管的热损耗，提高其工作效率。
也可以用一台软启动器去启动多台电动机。
无旁路型：晶闸管处于全导通状态，电动机工作于全压方式，忽略电压谐波分量，经常用于短时重复工作的电动机。
节能型：当电动机负荷较轻时，软启动器自动降低施加于电动机定子上的电压，减少电动机电流励磁分量，提高电动机功率因数。
（2）选规格：根据电动机的标称功率，电流负载性质选择启动器，一般软启动器容量稍大于电动机工作电流，还应考虑保护功能是否完备，例如：缺相保护、短路保护、过载保护、逆序保护、过压保护、欠压保护等。
3 Alt48软启动器的特点Alt48软启动器启动时采用专利技术的转矩控制。
转矩斜坡上升更快速，损耗更低。
具有电动机和软启动器综合保护功能，能全时连续检测电机电流，提供电机可靠和完整保护，这种保护功能在启动结束旁路后仍能起作用，这是其它软启动器都不具备的。
Alt48在保持加速力矩的同时，实时计算定子和转子的功率。

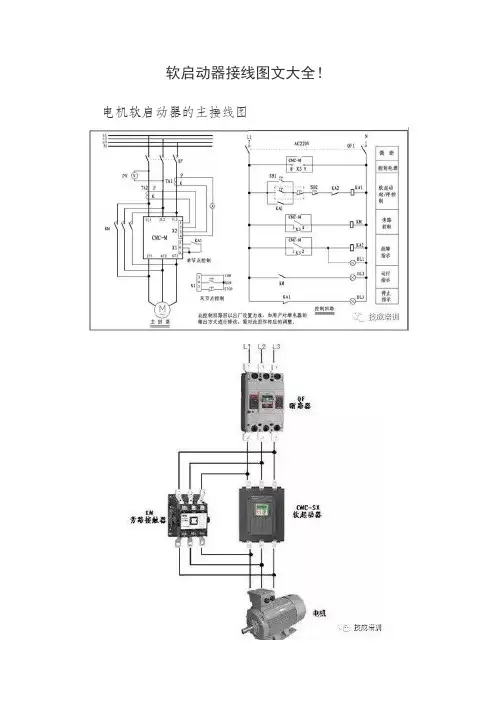

软启动器接线图文大全！电机软启动器的主接线图电机软启动器的主接线方法：1、在线型：所有软启动器的控制器都有电动机过载保护，当软启动器在线运行时软启动器的控制器能对电机进行过载保护，不要加装热过载继电器。
由于经过可控硅后的电流谐波电流非常大，所以不能加装电子式热过载继电器，否则热继的误动作使系统不能正常工作。
由于可控硅比较昂贵而且更换困难，为了保护可控硅要用快速熔断器防止软启动器下口发生短路烧毁可控硅，图4A是指在经常使用的场所，软起动器的上口不加接触器，图4B是指不经常使用的场所，在停车后将软启动器的电源断开。
2、旁路型：旁路运行软启动器，离开旁路接触器是无法运行的，所以在两种主接线方案里都有。
对于软启动器上口的接触器的作用和在线运行方式下作用相同在此不再重复。
着重说明的是热继电器，把它安方在旁路接触器的下口，不通过起动电流最好，尤其是电子热继电器，由于经过软启动器后电流谐波很大能干扰电子热继电器误动作而使电机停车。
另外因为可控硅的短时工作没必要安装快速熔断器，所以在主结线方案里没有加装快速熔断器。
3、内置旁路型：它的主接线和在线型的大致相同，唯一的优点是因为可控硅的短时工作没必要安装快速熔断器。
电动机的过载保护是有软启动器的控制器实现的，它不仅在功能和性能上超过电子热继电器，而且不会因主回路的谐波电流及外界的干扰而误动作。
常用的五种电机软启动器接线图一、CMC-L系列数码型电机软启动器是一种将电力电子技术，微处理器和自动控制相结合的新型电机起动、保护装置。
它能无阶跃地平稳起动/停止电机，避免因采用直接起动、星/三角起动、自耦减压起动等传统起动方式起动电机而引起的机械与电气冲击等问题，并能有效地降低起动电流及配电容量，避免增容投资。
1、CMC-L系列数码型电机软启动器基本接线原理图：软起动器端子1L1、3L2、5L3接三相电源，2T1、4T2、6T3接电动机。
当采用旁路接触器时，可通过内置信号继电器K2控制旁路接触器。
软启动电路及原理一软起动主电路图、晶闸管降压软起动主电路如图所示，其中M是异步电动机，晶闸管KPl～KP6组成移相控制的三相交流调压电路，利用品闸管进行调压，其输出电压大小由晶闸管的导通角决定，而晶闸管的导通角又与其触发角有关。
触发角越小，输出越大。
因此，只需在电动机起动过程中通过控制晶闸管触发角的大小，不断改变晶闸管的导通角来改变输出电压波形，从而改变输出电压的有效值。
随着输出电压的增加，电机转速不断上升。
而电机定子电流的大小J下比于定子端电压，起动仞期，电机端电压较小，冲击电流电小，随着电机定子端电压的不断增加，定子电流也不断增加，最终达到额定转速，实现了电机的软起动。
在每一瞬间，在三相交流调压电路中，至少要有两个器件导通，它们应处于不同的相，其中至少有一个是流向负载端，同时有另一个流向电源。
在电路的正常工作状态下，6个晶闸管按照KPI、K_P2、KP3、KP4、KP5和KP6的顺序循环触发导通，而且相邻的两个晶闸管触发时刻之间相差600电角度。
三相调压起动其实质是降压起动，与传统降压起动不同之处是无机械触点，起动电压和起动电流任意可调㈣。
图中F为快速熔断器，RZ为压敏电阻，KP为晶闸管，另外还有并联于晶闸管两端的RC保护电路。
理论上讲，本起动器可起动各种容量的三相异步电动机，针对不同的容量，软件控制思想均可不变，只要重新设计一下主电路即可，其中各元件的选择取决于被控电动机的容量。
．主电路图、软启动触发电路二如图，出发电路主要有监测、移相控制、脉冲串产生电路、触发驱动电路等组成。
同步信号取于电源输入端R、S、T，即、信号，i、vi uwV三相交流电源经电阻分压后，分别送往R、R与R、、R、RR252482379电压比较器U7A、U7B、U7C反相输入端。
三个电压比较器的同相端经接在作星形连接的公共端上,相当R R、R、R25232429于接至三相交流电的中相点。
各相交流电正向过零点时，对应的比较器输出低电平，驱动光电耦合器内发光二极管发光，光耦内的光电三极管导通，将低电平有效的同步信号送往单片机的P1.0、P1.1、P1.2输入端；而当交流电反相过零时，对应的比较器输出高电平送往单片机。

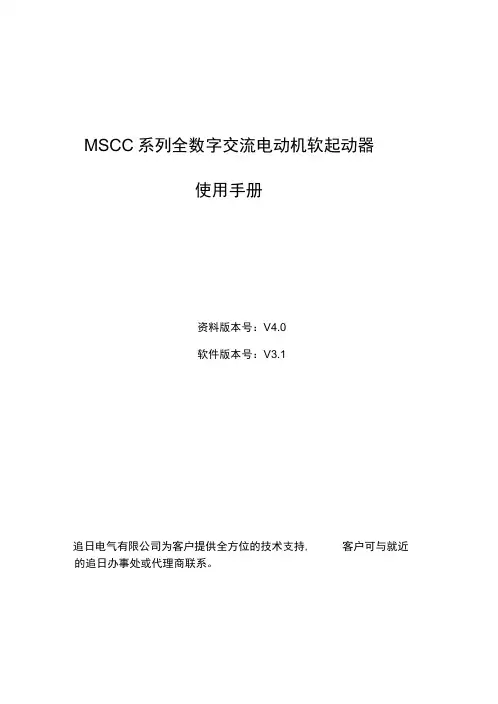

MSCC系列全数字交流电动机软起动器使用手册资料版本号：V4.0软件版本号：V3.1追日电气有限公司为客户提供全方位的技术支持,客户可与就近的追日办事处或代理商联系。
.、八、-刖言感谢您选用追日电气有限公司生产的MSCC系列全数字交流电动机软起动装置。
MSCC系列交流电动机软起动装置是采用电力电子技术、微处理装置技术及现代控制理论设计生产的具有当今国际先进水平的新型起动设备。
该产品能有效地改善交流电动机的起动特性，是传统的星/三角转换、自耦降压、磁控降压等降压起动设备的理想换代产品。
请您在使用前认真阅读本说明书，并按规程正确操作和使用，以充分发挥MSCC系列软起动装置的作用，确保操作人员和设备的安全。
科技创新未来攀登永无止境!安全注意事项1.应由专业技术人员安装或指导安装本软起动装置；2.应尽量保证负载电动机功率、规格与本软起动装置匹配;3.严禁在软起动装置的输岀端（U.V.W）接电容装置；4.与软起动装置输入及输岀连线应用绝缘胶带包好；5.软起动装置外壳应该可靠接地；6.设备维修时，必须先切断输入电源；7.内部电路板带有高压，非专业人员请勿维修。
目录1. MSCC系列软起动器的作用及特点 (1)1.1作用 (1)1.2特点 (1)2. 产品型号及检查 (2)3. 使用条件及安装 (3)3.1使用条件 (3)3.2安装要求 (3)4. 工作原理 (4)5. 基本接线及外接端子 (5)5.1主电路接线 (5)5.2控制电路接线 (5)5.3 MSCC系列基本接线图及外控端子对照表 (6)5.3.1基本接线图 (6)5.3.2外控端子对照表 (7)6. MSCC系列软起动器控制模式及工作状态 (8)6.1电压斜坡软起动控制模式 (8)6.2限流软起动控制模式 (8)6.3点动运行控制模式 (8)6.4 MSCC系列软起动器的五种工作状态 (9)7. 操作键盘功能及说明 (10)8. 参数查询及设置 (12)8.1参数功能、显示方式及设置范围 (12)8.2参数查询 (13)8.2.1当前额定电流查询 (13)822最近一次故障查询 (13)8.3参数设置 (13)8.3.1起动模式的设置 (13)8.3.2电压斜坡起动模式下相关参数的设置 (14)8.3.3限流起动模式下相关参数的设置 (15)8.3.4点动工作模式下相关参数设置 (16)8.3.5控制方式设置 (17)8.3.6额定输出电流调整设置 (17)8.3.7显示电流的校准 (18)9. 故障显示说明及解决办法 (19)10. MSCC 系列应用典型接线图 (20)10.1适用于160K W及以下功率软起动控制柜接线图 (20)10.2适用于187K W及以上功率软起动控制柜接线图 (21)11. 试运行 (22)11.1运行前检查 (22)11.2通电及运行 (22)11.3试运行注意事项及安全 (22)12. 规格及型号 (23)13. 安装方式及外形尺寸 (24)14. MSCC系列软起动器键盘显示状态对照表 (25)1. MSCC系列软起动器的作用及特点MSCC系列数字式交流电动机软起动器是采用电力电子技术、微处理器技术及现代控制理论设计的具有当今国际先进水平的新型起动设备。
一、CMC-L系列数码型电机软启动器是一种将电力电子技术，微处理器和自动控制相结合的新型电机起动、保护装置。
它能无阶跃地平稳起动/停止电机，避免因采用直接起动、星/三角起动、自耦减压起动等传统起动方式起动电机而引起的机械与电气冲击等问题，并能有效地降低起动电流及配电容量，避免增容投资。
1、CMC-L系列数码型电机软启动器基本接线原理图：
软起动器端子1L1、3L2、5L3接三相电源，2T1、4T2、6T3接电动机。
当采用旁路接触器时，可通过内置信号继电器K2控制旁路接触器。
2、CMC-L系列数码型电机软启动器基本接线示意图：
3、CMC-L系列数码型电机软启动器典型应用接线图：
注意：
1．上图所示为单节点控制方式。
接点闭合软起动起动，接点打开软起动器停止。
但要注意这种接线LED面板起动操作无效。
端子3、4、5起停信号是一个无源节点。
2．PE接地线应尽可能短，接于距软起动器最近的接地点，合适的接地点应位于安装板上紧靠软起动器处，安装板也应接地，此处接地为功能地而不是保护接地。
3. 电流互感器副边线径不小于2.5mm2。
二、CMC-M系列数码智能型电机软启动器是一种将电力电子技术，微处理器和自动控制相结合的新型电机起动、保护装置。
它能无阶跃地平稳起动/停止电机，避免因采用直接起动、星/三角起动、自耦减压起动等传统起动方式起动电机而引起的机械与电气冲击等问题，并能有效地降低起动电流及配电容量，避免增容投资。
1、基本接线原理图
软起动器端子1L1、3L2、5L3接三相电源，2T1、4T2、6T3接电动机。
软起动器可通过参数设定选择是否检测相序。
当采用旁路接触器时，可通过内置信号继电器K2控制旁路接触器。
2、基本接线示意图
3、典型应用接线图
注意：
1．上图所示为单节点控制方式。
接点闭合软起动起动，接点打开软起动器停止。
但要注意这种接线LED面板起动操作无效。
端子3、4、5起停信号是一个无源节点。
2．PE接地线应尽可能短，接于距软起动器最近的接地点，合适的接地点应位于安装板上紧靠软起动器处，安装板也应接地，此处接地为功能地而不是保护接地。
3. 电流互感器副边线径不小于2.5mm2。
电流互感器接线时要注意方向P表示进线，K表示出线。
请按照典型应用接线图接线。
三、CMC-SX系列汉显智能型电机软启动器是国内唯一一款基于32位ARM核微控制器开发的电机软起动器，是一种新型智能化的异步电动机起动、保护装置。
它是集起动、显示、保护、数据采集于一体的电机终端控制设备。
用户使用较少的元件，就可实现较复杂的控制功能。
而中英文界面显示又使得操作更简便。
1、基本接线原理图
软起动器端子1L1、3L2、5L3接三相电源，软起动器端子2T1、4T2、6T3接电动机。
软起动器可通过参数设定选择是否检测相序。
当采用旁路接触器时，可通过内置信号继电器K2控制旁路接触器。
2、基本接线示意图
3、典型应用接线图
注意：1．上图所示为单节点控制方式。
接点闭合软起动起动，接点打开软起动器停止。
但要注意这种接线LCD面板起动操作无效。
端子3、4、5起停信号是一个无源节点。
2．PE接地线应尽可能短，接于距软起动器最近的接地点，合适的接地点应位于安装板上紧靠软起动器处，安装板也应接地，此处接地为功能地而不是保护接地。
3. 电流互感器副边线径不小于2.5mm2。
电流互感器接线时要注意方向P表示进线，K表示出线。
请按照基本接线图接线。
四、CT系列分级变频软启动器是采用电力电子技术、微处理器技术及现代控制理论技术生产的具有当今国际先进水平的新型起动设备。
通过对晶闸管的控制达到有级变频、无级调压、小起动电流、大起动转矩的起动特性。
集起动、显示、保护、数据采集于一体。
用户使用较少的元件，就可实现较复杂的控制功能。
而中英文界面显示又使得操作更简便。
1、基本接线原理图
软起动器端子1L1、3L2、5L3接三相电源、2T1、4T2、6T3接电动机、B1、B2、B3接旁路接触器。
软起动器可通过参数设定选择是否检测相序。
当采用旁路接触器时，可通过内置信号继电器K2控制旁路接触器。
2、典型应用接线图
注意：
1．上图所示为单节点控制方式。
接点闭合软起动器起动，接点打开软起动器停止。
但要注意这种接线LCD面板起动操作无效。
端子X1\1、X1\2、X1\3起停信号是一个无源节点。
2．PE接地线应尽可能短，接于距软起动器最近的接地点，合适的接地点应位于安装板上紧靠软起动器处，安装板也应接地，此处接地为功能地而不是保护接地。
五、CMC-MX系列内置旁路型电机软启动器是一种将电力电子技术，微处理器和自动控制相结合的新型电机起动、保护装置。
它能无阶跃地平稳起动/停止电机，避免因采用直接起动、星/三角起动、自耦减压起动等传统起动方式起动电机而引起的机械与电气冲击等问题，并能有效地降低起动电流及配电容量，避免增容投资。
同时CMC-MX软起动器内部集成电流互感器、接触器，用户无需外接。
1、基本接线原理图
软起动器端子1L1、3L2、5L3接三相电源， 2T1、4T2、6T3接电动机。
无需外接旁路接触器，软起动器可通过参数设定选择是否检测相序。
2、三角形内接连接图
若用户使用三角形内接连接时，用户必须严格按照下图进行连接，否则有可能导致电机或软起损坏。
本机在启动前会对电机接线进行判断，若接线错误软起会报接线错误故障。
3、典型应用接线图
注意：
1．上图所示为单节点控制方式。
接点闭合软起动起动，接点打开软起动器停止。
但要注意这种接线LED面板起动操作无效。
端子3、4、5起停信号是一个无源节点。
2．PE接地线应尽可能短，接于距软起动器最近的接地点，合适的接地点应位于安装板上紧靠软起动器处，安装板也应接地，此处接地为功能地而不是保护接地。
