GBT形状和位置公差未注公差值

线性尺寸未注公差的一般公差标准（GB/T1804-1992）
一、说明：
一般公差是指在车间一般加工条件下可保证的公差，采用一般公差的尺寸，在该尺寸后不注极限偏差。

对零件上一些特殊要求的要素，无论其线性尺寸、角度尺寸，形状还是位置都规定有未注公差。

未注公差决不是没有公差要求，只是为简化图样标注，不在图上注出，而是在图样上、技术文件或其它标准中作出总的说明。

线性尺寸的一般公差，主要用于较低精度的非配合尺寸，当功能上允许的公差等于或大于一般公差时，均采用一般公差。

线性尺寸的一般公差，在正常车间精度保证的条件下一般可不检验。

二、线性尺寸未注公差极限偏差数值表（GB/T 1804-1992）
三、圆角半径与倒角高度尺寸的极限偏差数值表（GB/T 6403.4）。

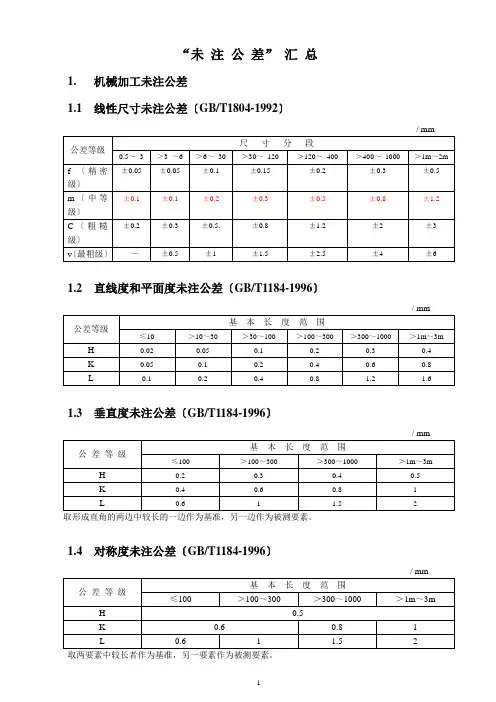

“未注公差”汇总1.机械加工未注公差1.1 线性尺寸未注公差〔GB/T1804-1992〕1.2 直线度和平面度未注公差〔GB/T1184-1996〕1.3 垂直度未注公差〔GB/T1184-1996〕取形成直角的两边中较长的一边作为基准，另一边作为被测要素。

1.4 对称度未注公差〔GB/T1184-1996〕取两要素中较长者作为基准，另一要素作为被测要素。

1.5 圆跳动未注公差〔GB/T1184-1996〕1.6 其他形状和位置未注公差1. 圆度的未注公差值等于标准的直径公差值，但不能大于上表的圆跳动值。

2. 圆柱度的未注公差值不作规定。

它由圆度、直线度和相对素线的平行度误差组成。

3. 同轴度的未注公差值未作规定。

其公差值可使用径向圆跳动值。

4. 线轮廓度、面轮廓度、倾斜度、位置度和全跳动的未注公差均由各要素的注出或未注形位公差、线性尺寸公差或角度公差控制。

2. 冲压件未注公差2.1 尺寸未注公差〔GB/T15055-1994〕2.2 冲裁、成型的圆角半径未注公差〔GB/T15055-1994〕2.3 冲裁、弯曲的角度未注公差〔GB/T15055-1994〕2.4 冲压件形状和位置未注公差2.4.1 同轴度、对称度未注公差〔GB/T13916-1992〕B——要求对称的宽度尺寸。

D——要求同轴的直径尺寸。

L——要求同轴的中心距。

2.4.2直线度和平面度未注公差〔GB/T13916-1992〕L——要求平直的长度尺寸。

H——要求母线直线度的深度尺寸。

D——要求母线直线度的直径尺寸。

3. 接焊结构件未注公差3.1 尺寸与形位未注公差〔GB/T5000.3-1998〕注： 1. 尺寸小于30mm的，偏差为±1mm。

2. 一般选用尺寸偏差B级和形位公差F级的，在图样上可不标注，其他等级均应标注。

3. 列表形位公差指接焊件的未注直线度、平面度和平行度公差。

3.2 角度未注公差〔GB/T5000.3-1998〕注： 1. 公称尺寸以短边为基准边，其长度从图样标明的基准点算起。

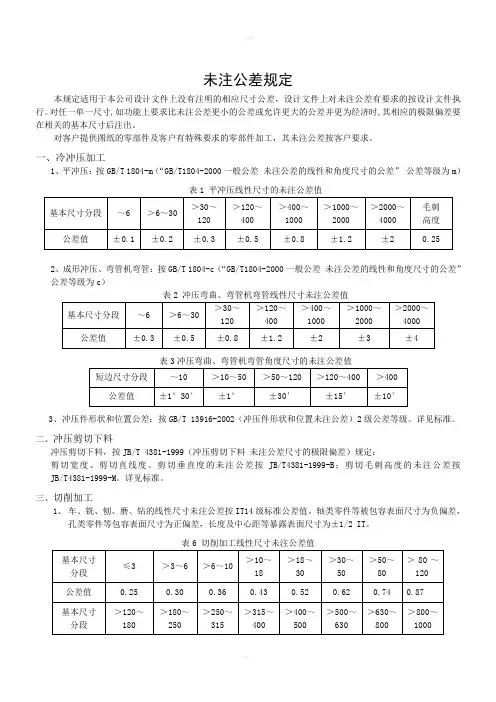

未注公差规定本规定适用于本公司设计文件上没有注明的相应尺寸公差，设计文件上对未注公差有要求的按设计文件执行。

对任一单一尺寸,如功能上要求比未注公差更小的公差或允许更大的公差并更为经济时,其相应的极限偏差要在相关的基本尺寸后注出。

对客户提供图纸的零部件及客户有特殊要求的零部件加工，其未注公差按客户要求。

一、冷冲压加工1、平冲压：按GB/T 1804-m（“GB/T1804-2000一般公差未注公差的线性和角度尺寸的公差”公差等级为m）2、成形冲压、弯管机弯管：按GB/T 1804-c（“GB/T1804-2000一般公差未注公差的线性和角度尺寸的公差”公差等级为c）3、冲压件形状和位置公差：按GB/T 13916-2002（冲压件形状和位置未注公差）2级公差等级。

详见标准。

二、冲压剪切下料冲压剪切下料，按JB/T 4381-1999（冲压剪切下料未注公差尺寸的极限偏差）规定：剪切宽度、剪切直线度、剪切垂直度的未注公差按JB/T4381-1999-B；剪切毛刺高度的未注公差按JB/T4381-1999-M。

详见标准。

三、切削加工1、车、铣、刨、磨、钻的线性尺寸未注公差按IT14级标准公差值。

轴类零件等被包容表面尺寸为负偏差，孔类零件等包容表面尺寸为正偏差，长度及中心距等暴露表面尺寸为±1/2 IT。

表6 切削加工线性尺寸未注公差值2、车、铣、刨、磨、钻的形位公差未注公差按GB/T1184-K（“形状和位置公差未注公差值”中的K级公差）规定。

详见标准。

四、焊接结构参照GB/T19804-2005（焊接结构的一般尺寸公差和形位公差）制定。

五、塑料件塑料模塑件的未注公差，参照GB/T 14486-2008（塑料模塑件尺寸公差）中未注公差制定。

六、模压橡胶制品模压橡胶制品（不包含精密的环形密封圈）的未注公差按GB/T3672.1-2002(橡胶制品的公差第1部分:尺寸公差)中的M3级公差F规定值。

XXXXXXXX有限公司 第三层次文件

Class:

类别：三层管理标准

Version: 版本：第01版 Subject 文件主题： 一般公差 未注尺寸及几何公差的规定 Number: 编号： Source: 编制部门： 质量部 Page： 页码：共 10页，第1页

版 本 记 录

版 本 更改内容简述 编 制 批 准 管理单号 发布时间 01 首次发布 XXXXXXXX有限公司 第三层次文件

Class:

类别：三层管理标准

Version: 版本：第01版 Subject 文件主题： 一般公差 未注尺寸及几何公差的规定 Number: 编号： Source: 编制部门： 质量部 Page： 页码：共 10页，第2页

1 目的 根据公司产品图样的实际情况及加工成本对未注的一般公差进行规定，以有效控制产品的质量，统一产品的生产、检验标准，确保产品符合设计要求。 2 适用范围 本标准适用于公司所有XXXXXX，以及本公司加工和委外加工成品、半成品，外购来料，产品之检验。 3 职责 无 4 定义 4.1 一般公差 1) 未注公差的线性和角度尺寸公差主要有： a. 线性尺寸，包括外尺寸、内尺寸、阶梯尺寸、直径、半径、倒圆半径和倒角高度 b. 角度尺寸，包括通常不注出角度值的角度尺寸，例如直角（90º） 2) 未注公差的几何公差主要有： a. 形状公差，包括直线度、平面度 b. 位置公差，包括垂直度、对称度、圆跳动等 4.2 参考标准 GB/T1800.1-2009（产品几何技术规范 极限与配合 第1部分：公差、偏差和配合的基础） GB/T1800.2-2009（产品几何技术规范 极限与配合 第2部分：标准公差等级和孔、轴极限偏差表） GB/T1804-2000（一般公差 未注公差的线性和角度尺寸的公差） GB/T15055-2007（冲压件未注公差尺寸极限偏差） GBT13914-2013（冲压件尺寸公差） GBT13915-2013（冲压件角度公差） GB/T13916-2013（冲压件形状与位置未注公差） GB/T1184-1996 (形状与位置公差 未注公差值) GB/T6414-1999 (铸件 尺寸公差与机械加工余量) XXXXXXXX有限公司 第三层次文件
